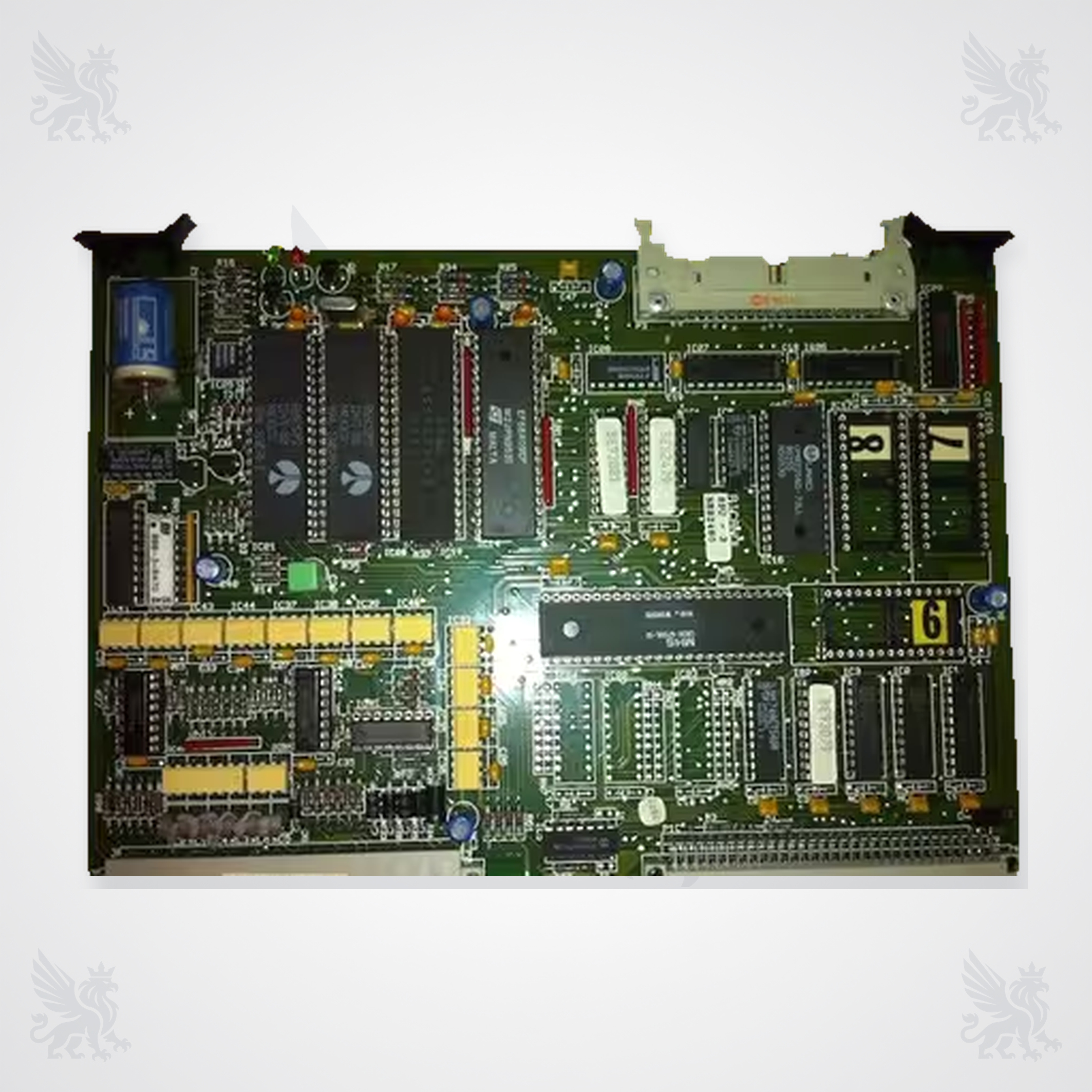

برد الکترونیکی SPU-3 پیکانول کد BE82480

مشخصات فنی و اطلاعات شناسایی

برد SPU-3 BE82480 چیست؟

SPU-3 نام درج‌شده برای این برد الکترونیکی و BE82480 کد اصلی شناسایی آن است. برد از مجموعه‌ای از مدارهای مجتمع، قطعات پسیو، حافظه‌ها، کانکتورهای لبه‌ای و اتصالات چندپین تشکیل شده و برای نصب در جایگاه مشخص سامانه الکترونیکی ماشین طراحی شده است. در ارزیابی یا خرید چنین بردی، ظاهر کلی به‌تنهایی کافی نیست؛ زیرا دو PCB می‌توانند اندازه نزدیک داشته باشند اما از نظر برنامه، ریویژن، تخصیص پایه‌ها یا پیکربندی ماشین متفاوت باشند.

برای جلوگیری از اشتباه انبار و تعمیرگاه، بهتر است عبارت کامل SPU-3 BE82480 روی برچسب قطعه، گزارش عیب و درخواست خرید ثبت شود. اگر روی برد موجود پسوند، شماره نسخه یا برچسب برنامه دیده می‌شود، تصویر خوانا از آن نیز باید همراه درخواست فنی نگهداری شود.

کاربرد و اهمیت برد در ماشین بافندگی

بردهای پلاگین بخشی از زنجیره کنترل و تبادل سیگنال در ماشین بافندگی هستند. خرابی خود برد، تغذیه نامناسب، اتصال ضعیف یا مشکل در یکی از مصرف‌کننده‌های متصل می‌تواند به توقف، خطای متناوب، راه‌اندازی نامطمئن یا عملکرد ناپایدار منجر شود. به همین دلیل تعویض برد باید پس از بررسی مدار پیرامونی انجام شود؛ نصب برد سالم روی ماشینی که در بخش تغذیه، ارت، کابل یا بار خروجی ایراد دارد ممکن است خطا را برطرف نکند و حتی قطعه جایگزین را در معرض آسیب قرار دهد.

در فرآیند تعمیر، ثبت وضعیت چراغ‌ها، پیام‌های خطا، شرایط بروز عیب و تغییرات اخیر ماشین ارزش زیادی دارد. این اطلاعات کمک می‌کند ایراد واقعی از خرابی خود PCB، کانکتور، کابل، تغذیه یا بخش دیگری از ماشین تفکیک شود.

سازگاری و انتخاب صحیح

تطبیق قطعی این برد باید با کاتالوگ قطعات الکترونیکی یا eSPC مربوط به همان شماره سریال ماشین انجام شود. پیکانول در بروشور رسمی PicConnect، دسترسی به کاتالوگ قطعات eSPC، دفترچه‌های ماشین، پیکربندی ماشین و توزیع نرم‌افزار ماشین را معرفی کرده است. بنابراین شماره سریال و پرونده دیجیتال ماشین، مرجع مناسب‌تری از شباهت ظاهری یا نام عمومی برد است.


• کد BE82480 و عنوان SPU-3 را با قطعه بازشده تطبیق دهید.

• ریویژن، پسوندها، برچسب‌های برنامه و شماره‌های روی حافظه‌ها را ثبت کنید.

• تعداد، موقعیت و کلید مکانیکی کانکتورها را مقایسه کنید.

• شماره سریال و پیکربندی ماشین را در eSPC یا Parts Book کنترل کنید.

• در صورت اختلاف هر یک از موارد بالا، نصب را تا دریافت تأیید فنی متوقف کنید.


نشانه‌های احتمالی خرابی

علائم زیر می‌توانند با خرابی برد مرتبط باشند، اما هیچ‌کدام به‌تنهایی تشخیص قطعی نیستند:


• توقف یا ریست متناوب سامانه الکترونیکی؛

• خطاهایی که پس از گرم‌شدن ماشین یا ایجاد لرزش ظاهر می‌شوند؛

• آثار داغی، تغییر رنگ، بوی سوختگی یا بادکردگی قطعات؛

• اکسیدشدگی، آلودگی یا شل‌شدن کانکتورها؛

• ترک لحیم، شکستگی پایه یا آسیب مکانیکی لبه PCB.


راهنمای عیب‌یابی و تعویض ایمن


1. ماشین را مطابق دستورالعمل رسمی همان مدل متوقف و منابع انرژی را ایزوله کنید. زمان انتظار و تخلیه انرژی باید از دفترچه همان ماشین گرفته شود.

2. از حفاظت ESD استفاده کنید و پیش از جداکردن هر کانکتور، عکس واضح و برچسب‌گذاری تهیه کنید.

3. برد و کانکتورها را از نظر داغی، رطوبت، گردوغبار، خوردگی، پایه خم‌شده و لحیم آسیب‌دیده بررسی کنید.

4. تغذیه ورودی، ارت، کابل‌ها، فیوزها و بارهای متصل را طبق نقشه رسمی ماشین کنترل کنید؛ حفاظت‌ها را بای‌پس نکنید.

5. پیش از نصب قطعه جایگزین، کد، ریویژن، پیکربندی و جهت اتصال را دوباره تطبیق دهید.

6. پس از راه‌اندازی، پیام‌های خطا و نتیجه کار را در لاگ تعمیرات ثبت کنید و عملکرد ماشین را در شرایط کنترل‌شده زیر نظر بگیرید.


اندازه‌گیری روی برد برقدار، تغییر جامپر، پروگرام حافظه یا تعمیر سطح قطعه باید فقط توسط تکنسین مجاز و بر اساس نقشه و دفترچه معتبر انجام شود. عددهای عمومی اینترنتی برای ولتاژ، زمان تخلیه یا نقاط تست نمی‌توانند جایگزین مستندات همان ماشین باشند.

نگهداری پیشگیرانه

محفظه الکترونیک باید تمیز، خشک و دارای مسیر تهویه سالم باشد. هنگام سرویس دوره‌ای، وضعیت فن یا جریان هوای مجاز، محکم‌بودن کانکتورها، نشانه‌های رطوبت، گردوغبار رسانا و تغییر رنگ حرارتی بررسی شود. از اسپری نامشخص، برس زبر یا هوای فشرده کنترل‌نشده روی PCB استفاده نکنید. روش پاک‌سازی باید با دستورالعمل سرویس ماشین سازگار باشد.

پیکانول در PicConnect امکان برنامه‌ریزی نگهداری پیشگیرانه و ثبت رویدادها در Logbook را معرفی می‌کند. برای ماشین‌هایی که این امکانات را دارند، ثبت تعویض برد، کد قطعه، تاریخ، علت تعویض و نتیجه آزمون، سابقه مفیدی برای عیب‌یابی‌های بعدی ایجاد می‌کند.

مزیت تأمین تخصصی از فارا تکس

در تأمین بردهای الکترونیکی قدیمی، ارزش اصلی در شناسایی دقیق قطعه است. فارا تکس درخواست را بر اساس کد، تصاویر دو طرف برد، ریویژن، وضعیت ظاهری و شماره سریال ماشین بررسی می‌کند تا احتمال سفارش اشتباه کاهش یابد. بسته‌بندی ضدالکتریسیته ساکن، حفاظت مکانیکی کانکتورها و ثبت اطلاعات شناسایی نیز برای حمل ایمن PCB اهمیت دارد.

پرسش‌های متداول

آیا BE82480 همان SPU-3 است؟

در این محصول، عنوان شناسایی SPU-3 همراه کد BE82480 استفاده می‌شود. برای سفارش، هر دو عبارت و ریویژن برد را ثبت کنید.

آیا SPU-2 BE93064 جایگزین مستقیم این برد است؟

خیر؛ چنین جایگزینی در منابع عمومی رسمی پیکانول تأیید نشده است. فقط eSPC یا Parts Book همان شماره سریال می‌تواند جایگزینی را مشخص کند.

برای استعلام چه اطلاعاتی لازم است؟

کد کامل، ریویژن، تصاویر واضح برد و کانکتورها، شماره سریال ماشین، مدل ماشین و شرح خطا ارسال شود.

آیا با مشاهده خطا باید فوراً برد تعویض شود؟

خیر. تغذیه، ارت، کابل، کانکتور و بارهای متصل نیز باید طبق دفترچه رسمی بررسی شوند تا علت بیرونی به برد جایگزین آسیب نزند.

دفترچه مناسب را از کجا پیدا کنیم؟

مرجع مناسب، دفترچه و Parts Book مخصوص شماره سریال ماشین در سامانه‌های رسمی پیکانول است. در ماشین‌های مجهز به BlueTouch، پیکانول دسترسی دیجیتال به راهنمای تنظیمات را نیز معرفی کرده است.

منابع فنی رسمی


• بروشور رسمی PicConnect پیکانول؛ معرفی eSPC، دفترچه ماشین، پیکربندی، نگهداری پیشگیرانه و Logbook.

• راهنمای رسمی پیکانول درباره Machine Setting Manual در BlueTouch؛ مربوط به ماشین‌های مجهز به BlueTouch.

• بخش رسمی Parts & Accessories / Weave-Up پیکانول؛ مرجع عمومی قطعات و راهکارهای ارتقای ماشین.


یادداشت پژوهش: در منابع عمومی رسمی پیکانول، صفحه‌ای که کد BE82480 را به مدل یا شماره‌سریال مشخص ماشین نگاشت کند یافت نشد؛ بنابراین سازگاری مدل به‌صورت قطعی ادعا نشده و باید در eSPC یا Parts Book همان ماشین تأیید شود.
