| مشخصه | مقدار یا وضعیت |
|---|---|

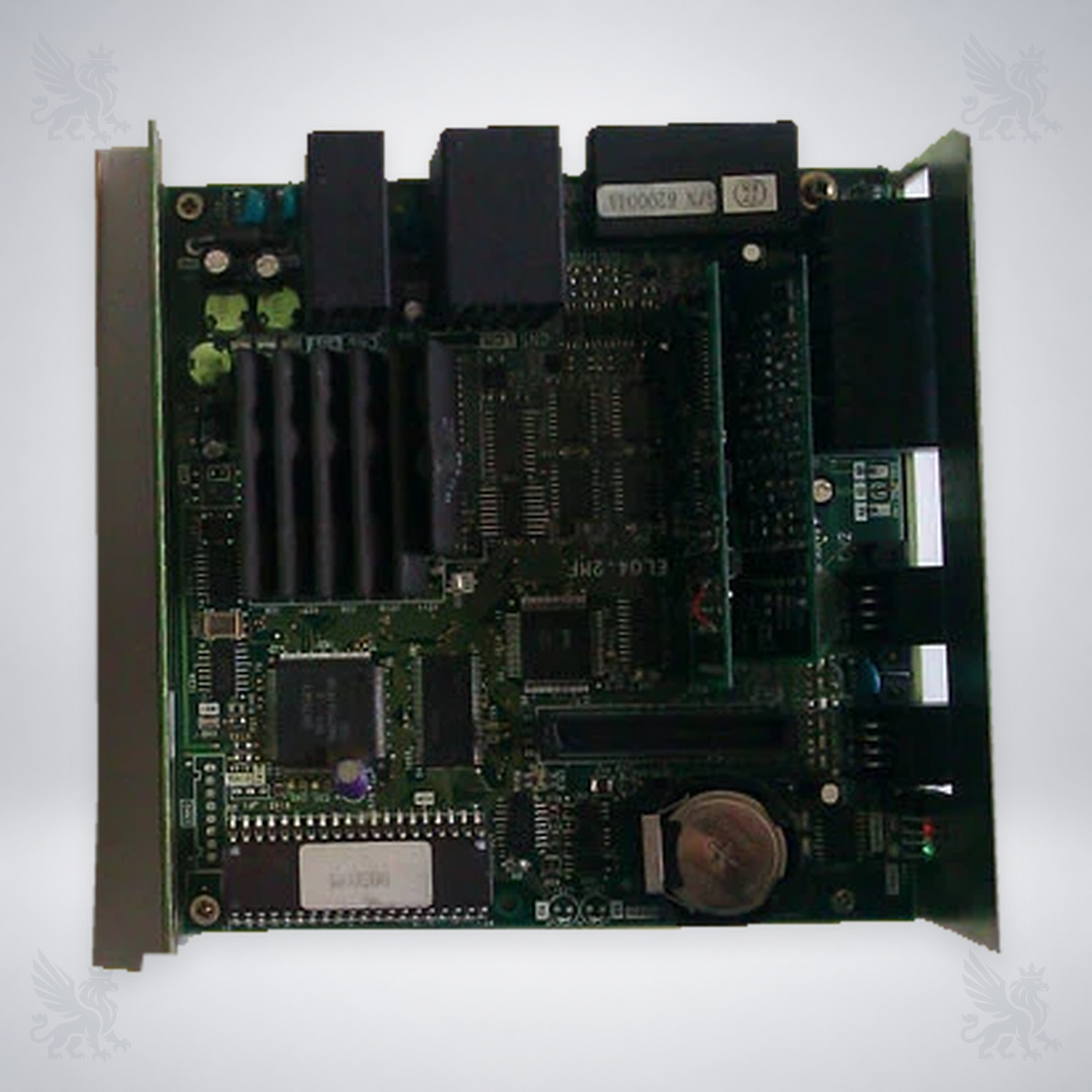

| نام فارسی | برد سروو آمپلیفایر ELO5 تسوداکوما ZAX-E کد 625725-70 |
| نام انگلیسی | Tsudakoma ZAX-E ELO5 Electronic Let-Off Servo Amplifier Board 625725-70 |
| کد کامل قطعه | 625725-70 |
| شناسه روی پنل | ELO5 |
| نوع قطعه | برد الکترونیکی / سروو آمپلیفایر سامانه بازکن چله |
| سامانه مرتبط | ELO — Electronic Let-Off |
| مدل دارای تطبیق بازاری | Tsudakoma ZAX-E؛ تأیید نهایی با Parts Book و نمونه نصبشده |

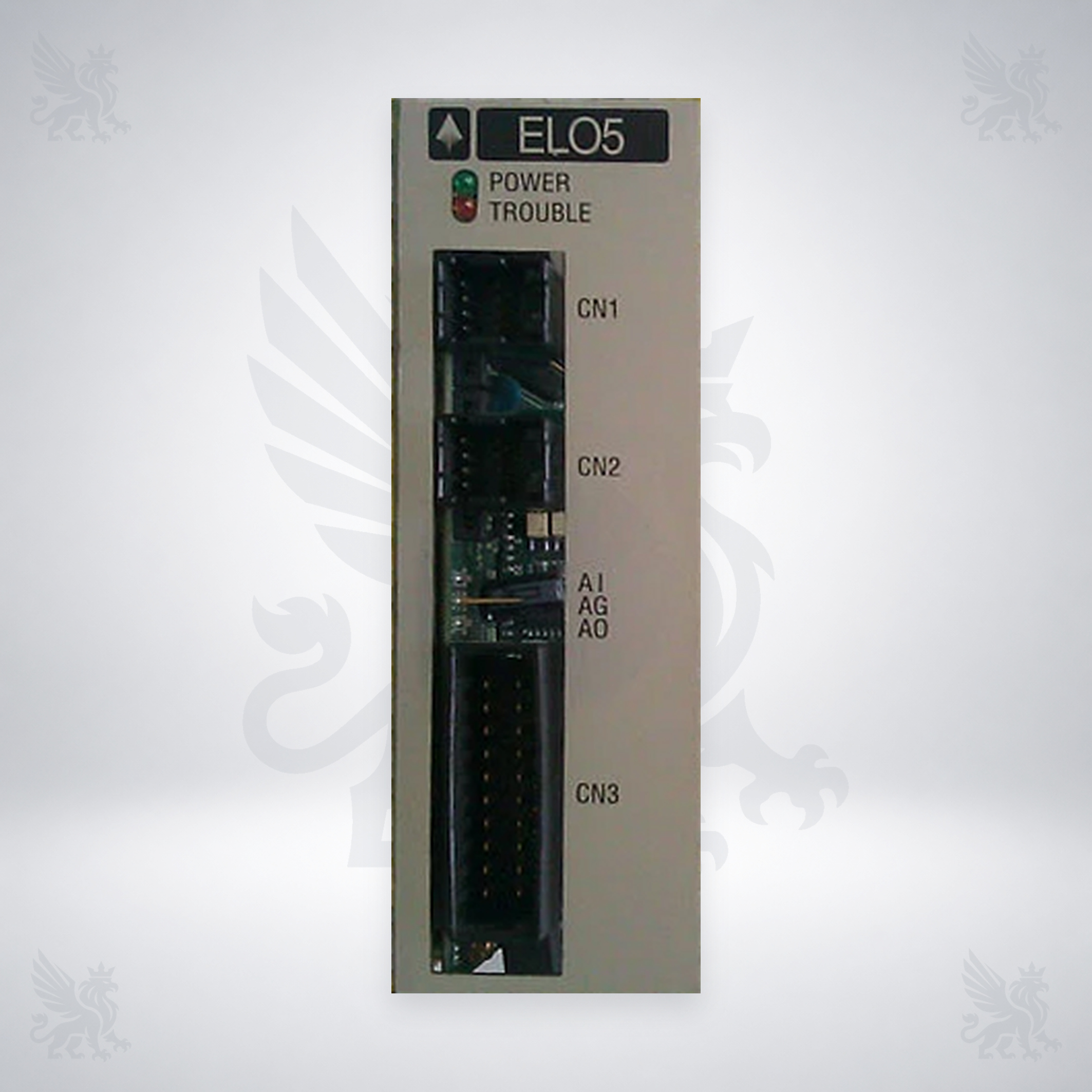

| نشانگرهای قابل مشاهده | POWER / TROUBLE |
| شناسه کانکتورها | CN1 / CN2 / CN3؛ همچنین A1 / AG / A0 روی پنل |
| معیار اصلی سفارش | تطبیق دقیق 625725-70 و ELO5، آرایش سوکتها، نسخه برد، ولتاژ و نقشه برق، مدل و شماره سریال ماشین |
برد ELO5 با کد 625725-70 در مسیر کنترل سامانه بازکردن چله ماشین بافندگی قرار میگیرد. در نامگذاری رسمی تسوداکوما، ELO مخفف Electronic Let-Off است؛ یعنی بخشی که حرکت بازشدن چله و کنترل کشش تار را در هماهنگی با اجزایی مانند سرووموتور، حسگر کشش، سیمکشی و تنظیمات ماشین مدیریت میکند. عنوان «سروو آمپلیفایر» برای این قطعه در بازار رایج است، اما برای تشخیص نسخه صحیح باید خود کد و آرایش سختافزاری ملاک باشد، نه فقط نام عمومی قطعه.
| مدل یا خانواده | وضعیت تطبیق | اقدام لازم |
|---|---|---|
| Tsudakoma ZAX-E | ارتباط بازاری تکرارشونده با کد 625725-70؛ تأیید رسمی Parts Book در دسترس عمومی پیدا نشد | تطبیق کد، ELO5، سوکتها، نسخه مدار، سریال ماشین و Parts Book |
| ZAX-N / ZAX9100 / ZAX9200i / ZAX001 | جایگزینی مستقیم برای کد 625725-70 تأیید نشده است | صرف شباهت نام ELO یا شکل برد کافی نیست؛ استعلام با شماره قطعه OEM الزامی است |
| بردهای ELO5T، ETU و نسخههای همخانواده | معادل مستقیم محسوب نمیشوند | پسوند، شماره کامل برد، فریمور یا منطق کنترل و پینآرایی بررسی شود |
این تفکیک مهم است، زیرا تسوداکوما در نسلهای مختلف ماشین از سامانههای ELO و ETU استفاده کرده، اما وجود یک عملکرد مشترک در دو ماشین به معنی یکسانبودن برد، کانکتور، نرمافزار یا تنظیمات آنها نیست. در این محصول تنها ZAX-E بهعنوان تطبیق بازاری کد 625725-70 ذکر میشود و برای سایر مدلها ادعای سازگاری مستقیم وجود ندارد.
روشننشدن چراغ POWER، فعالشدن TROUBLE، بینظمی در بازشدن چله یا ناپایداری کشش تار میتواند نیاز به بررسی مدار ELO را نشان دهد، اما هیچکدام بهتنهایی خرابی برد 625725-70 را ثابت نمیکند. مشکل مشابه ممکن است از تغذیه، فیوز، سوکت و کابل، سرووموتور، پالسژنراتور، حسگر کشش یا لودسل، تنظیم صفر کشش، گیر مکانیکی، روغن گیربکس یا پارامترهای ماشین ایجاد شود.
یک رونوشت فنی از راهنمای نگهداری مکانیکی ZAX-N با شناسه B309-1B، برای مجموعه Let-Off نکات مفیدی ارائه میکند. این راهنما مربوط به کل سامانه ELO است و سند تطبیق مستقیم برد 625725-70 با ZAX-N محسوب نمیشود؛ بااینحال برای جلوگیری از تشخیص اشتباه برد، نکات زیر کاربردیاند:
نوع روغن، مقدار، دوره سرویس و روش تنظیم برای هر آرایش ماشین باید از دفترچه همان مدل و شماره سریال استخراج شود. اطلاعات یک راهنمای ZAX-N نباید بدون کنترل به ZAX-E یا مدل دیگری تعمیم داده شود.
ELO در نامگذاری تسوداکوما به سامانه Electronic Let-Off مربوط است؛ یعنی کنترل بازشدن چله و هماهنگی آن با کشش تار. وظیفه دقیق برد 625725-70 در هر آرایش باید با نقشه برق همان ماشین بررسی شود.
خیر. در مستندات رسمی تسوداکوما، ELO برای Let-Off و ETU برای Take-Up به کار میرود. شباهت کاربرد کنترلی دلیل یکسانبودن این دو نیست.
خیر. تطبیق بازاری این کد با ZAX-E دیده میشود، اما جایگزینی مستقیم برای ZAX-N، ZAX9100، ZAX9200i یا مدلهای دیگر تأیید نشده است.
نه لزوماً. این وضعیت میتواند به ورودیها، موتور، پالسژنراتور، حسگر کشش، کابل، تغذیه، تنظیمات یا خود برد مربوط باشد و نیاز به عیبیابی مرحلهای دارد.
کد کامل 625725-70، نوشته ELO5، آرایش CN1 تا CN3، تصویر کامل برد، مدل و سریال ماشین و شماره Parts Book باید همزمان تطبیق داده شوند.
