برد الکترونیکی FU6 تسوداکوما کد 625851-70

برد FU6 تسوداکوما 625851-70 چیست؟

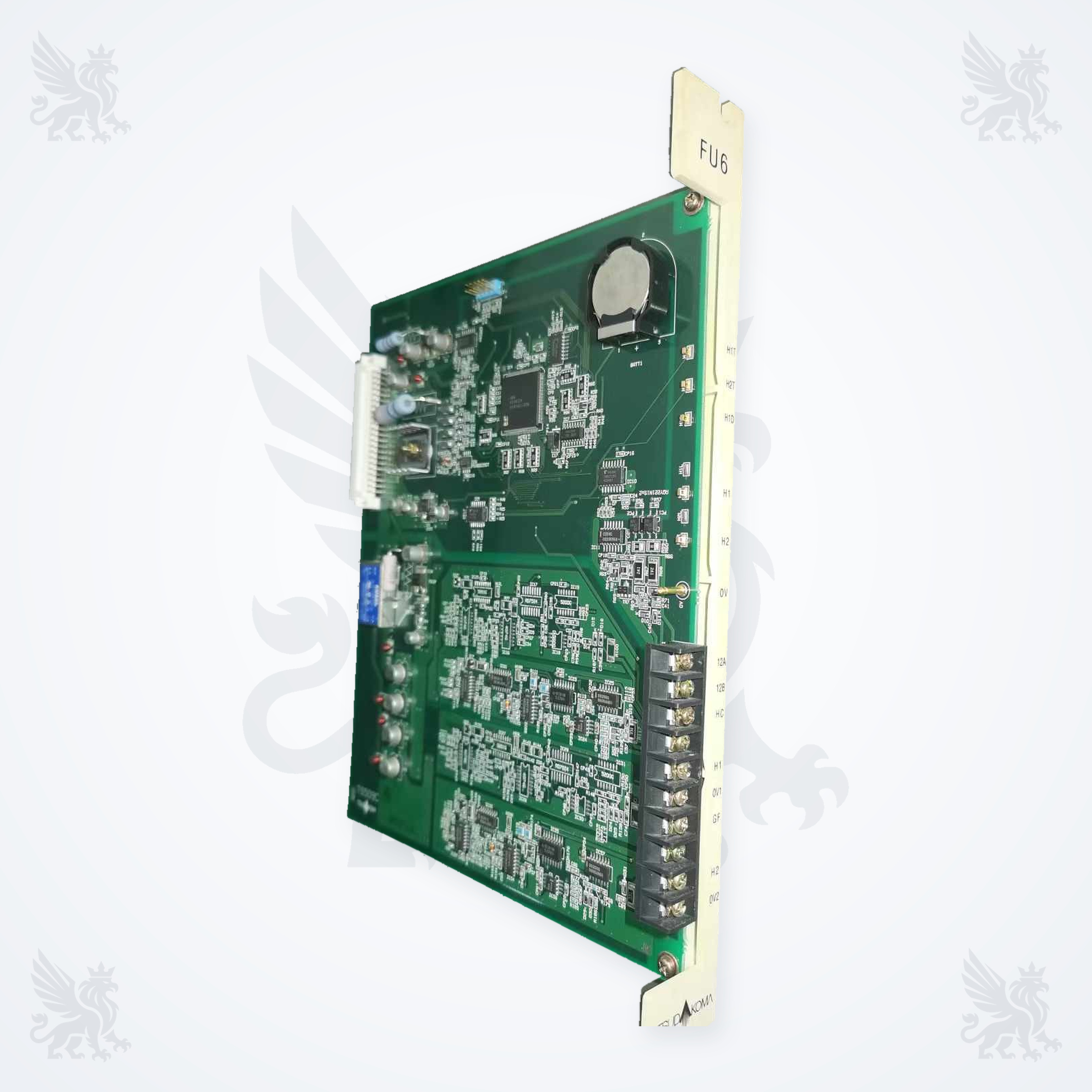

این محصول یک برد الکترونیکی مونتاژشده با ساختار کارت رک است که از طریق کانکتورها و ترمینال‌های خود به بخش‌های تعریف‌شده در سامانه کنترل ماشین متصل می‌شود. شناسه FU6 روی پنل جلویی برای تشخیص محل و نوع کارت به‌کار می‌رود و شماره 625851-70 باید به‌عنوان کد کامل سفارش ثبت شود.

وجود پردازنده‌ها و مدارهای مجتمع، باتری، بخش‌های رابط و ترمینال‌ها نشان می‌دهد که برد با سیگنال‌ها و داده‌های کنترلی ماشین در ارتباط است؛ بااین‌حال نقش دقیق هر ورودی، خروجی یا کانال بدون نقشه همان ماشین نباید حدس زده شود. نام FU6 به‌تنهایی نیز برای انتخاب برد کافی نیست، زیرا نسخه، پسوند، آرایش مدار و اتصالات می‌توانند متفاوت باشند.

نقش برد در سامانه ماشین و قطعات مجاور

برد FU6 از طریق سوکت چندپین، ترمینال‌های پیچ‌دار و مسیرهای پنل به سیم‌کشی و سایر ماژول‌های تابلو متصل می‌شود. عملکرد صحیح آن به تغذیه پایدار، اتصال زمین، سلامت کانکتورها، کابل‌ها، ترمینال‌ها و بردهای مرتبط وابسته است. به همین دلیل مشاهده یک خطای ماشین یا خاموش‌بودن یک نشانگر به‌تنهایی خرابی خود برد را ثابت نمی‌کند.


• شل‌شدن ترمینال یا اکسیدشدگی کانکتور می‌تواند عملکرد مدار سالم را مختل کند.

• اشکال در منبع تغذیه یا اتصال زمین می‌تواند چند خطای هم‌زمان ایجاد کند.

• آسیب بار یا سیم‌کشی خارجی ممکن است به مدار خروجی برد فشار وارد کند.

• تنظیمات، جامپرها یا نسخه متفاوت برد می‌تواند مانع جایگزینی مستقیم شود.

• باتری روی برد باید فقط طبق Service Manual و با رعایت قطبیت و روش مجاز بررسی شود.


جدول سازگاری و روش تأیید

روش شناسایی برد صحیح پیش از سفارش


• شماره قطعه باید به‌طور کامل 625851-70 ثبت شود و بخش -70 حذف نشود.

• شناسه FU6 روی زبانه پنل جلویی با کارت قبلی و Parts Book تطبیق داده شود.

• تعداد و محل ترمینال‌های پیچی، کانکتور چندپین، باتری، چراغ‌ها و قطعات اصلی مقایسه شوند.

• هر نوشته ریویژن، کد چاپی PCB، برچسب تعمیر یا اصلاح سیمی عکس‌برداری شود.

• جهت ورود کارت به رک، محل پیچ‌های پنل و جایگاه بالا و پایین آن ثبت شوند.

• مدل، سال ساخت، شماره سریال و شماره صفحه Parts Book ماشین همراه استعلام ارسال شوند.

• کدهای 625851، 625852 یا نام‌های FU6.2 و FU6.3 بدون سند جایگزینی معادل در نظر گرفته نشوند.


علائم نیاز به بازرسی و عیب‌یابی

نصب، جابه‌جایی و نگهداری برد FU6


1. ماشین را متوقف و انرژی‌ها را ایزوله کنید. برق اصلی و انرژی‌های ذخیره‌شده طبق دستورالعمل کارخانه قفل‌گذاری شوند.

2. زمان تخلیه مدارها را رعایت کنید. نبود ولتاژ خطرناک پیش از لمس برد با ابزار مناسب تأیید شود.

3. از حفاظت ESD استفاده کنید. برد فقط روی سطح و داخل بسته‌بندی آنتی‌استاتیک جابه‌جا شود.

4. قبل از جداکردن عکس بگیرید. شماره، جهت و محل همه سیم‌ها، ترمینال‌ها، سوکت‌ها و تنظیمات ثبت شوند.

5. ترمینال و کانکتور را از بدنه بگیرید. کشیدن سیم یا اهرم‌کردن سوکت می‌تواند پین و لحیم را آسیب بزند.

6. باتری را اتصال کوتاه نکنید. نوع، قطبیت و روش تعویض فقط طبق Service Manual همان نسخه تعیین شود.

7. کارت را بدون فشار اضافی در رک قرار دهید. گیرکردن معمولاً نشانه جهت نادرست، پین خم‌شده یا نسخه ناسازگار است.

8. آزمون اولیه کنترل‌شده انجام دهید. پس از نصب، تغذیه و خطاها بررسی و ماشین ابتدا در حالت مجاز تعمیرات یا حرکت آهسته آزمایش شود.



• فن، فیلتر، دمای تابلو و تجمع پرز در برنامه نگهداری پیشگیرانه کنترل شوند.

• ترمینال‌ها و سوکت‌ها از نظر تغییر رنگ، داغی، اکسیدشدگی و لق‌شدن بررسی شوند.

• از برس فلزی، اسپری ناشناخته، هوای فشرده مرطوب و تماس دست با پایه‌های مدار خودداری شود.

• کد برد، خطای اولیه، نتیجه تعمیر و تاریخ نصب در پرونده سرویس ماشین ثبت شود.

• موجودی قطعه بر اساس مصرف واقعی و سوابق خرابی هر مدل و سریال برنامه‌ریزی شود.


اطلاعات لازم برای استعلام فراتکس پارتس


• عکس واضح از نمای قطعات، پشت برد، پنل FU6، ترمینال‌ها و کانکتورها

• شماره کامل 625851-70 و هر کد چاپی، ریویژن یا برچسب ثانویه

• مدل، سال ساخت و شماره سریال ماشین TSUDAKOMA

• شماره صفحه Parts Book یا تصویر Parts Catalog مربوط به محل نصب

• عکس سیم‌بندی و شماره سیم‌های متصل به ترمینال‌های برد قبلی

• شرح خطا، زمان وقوع و نتیجه بررسی تغذیه، ارت، سیم‌کشی و بارهای خارجی


پرسش‌های متداول

خرید و استعلام برد FU6 از فراتکس پارتس

برای خرید یا استعلام برد الکترونیکی FU6 تسوداکوما کد 625851-70، عکس کامل برد قبلی، پنل، سوکت‌ها و ترمینال‌ها را همراه مدل، سال ساخت، شماره سریال ماشین و صفحه Parts Book برای فراتکس پارتس ارسال کنید. این اطلاعات از سفارش نسخه مشابه اما ناسازگار و آسیب احتمالی هنگام نصب جلوگیری می‌کنند.

منابع فنی معتبر


• راهنمای رسمی سفارش قطعات TSUDAKOMA — تأکید بر ارسال اطلاعات پلاک ماشین و استفاده از Parts Catalog برای سفارش قطعه.

• بخش رسمی ماشین‌آلات نساجی TSUDAKOMA — مرجع محصولات، خدمات و اطلاعات قطعات ماشین‌های نساجی.

• سامانه رسمی TISS تسوداکوما — پشتیبانی بهره‌برداری، نگهداری پیشگیرانه و اطلاعات عملکرد ماشین‌های بافندگی.

• مرکز رسمی دانلود کاتالوگ‌ها و نقشه‌های TSUDAKOMA — دسترسی به کاتالوگ‌ها و مسیر درخواست اطلاعات فنی تکمیلی.


یادداشت پژوهش: ترکیب FU6 و 625851-70 در منبع دقیق کد و تصویر تکرار شده است. در منابع عمومی رسمی TSUDAKOMA، Parts Book، شماتیک، پین‌آوت، ولتاژها یا تطبیق این کد با مدل مشخص ماشین منتشر نشده بود؛ بنابراین مدل سازگار قطعی، عملکرد هر ترمینال و جایگزینی با 625852 اعلام نشده‌اند.
