برد کنترل الکترونیکی تسوداکوما کد 625634AA با شناسه PCB 625622-M1

برد کنترل تسوداکوما 625634AA چیست؟

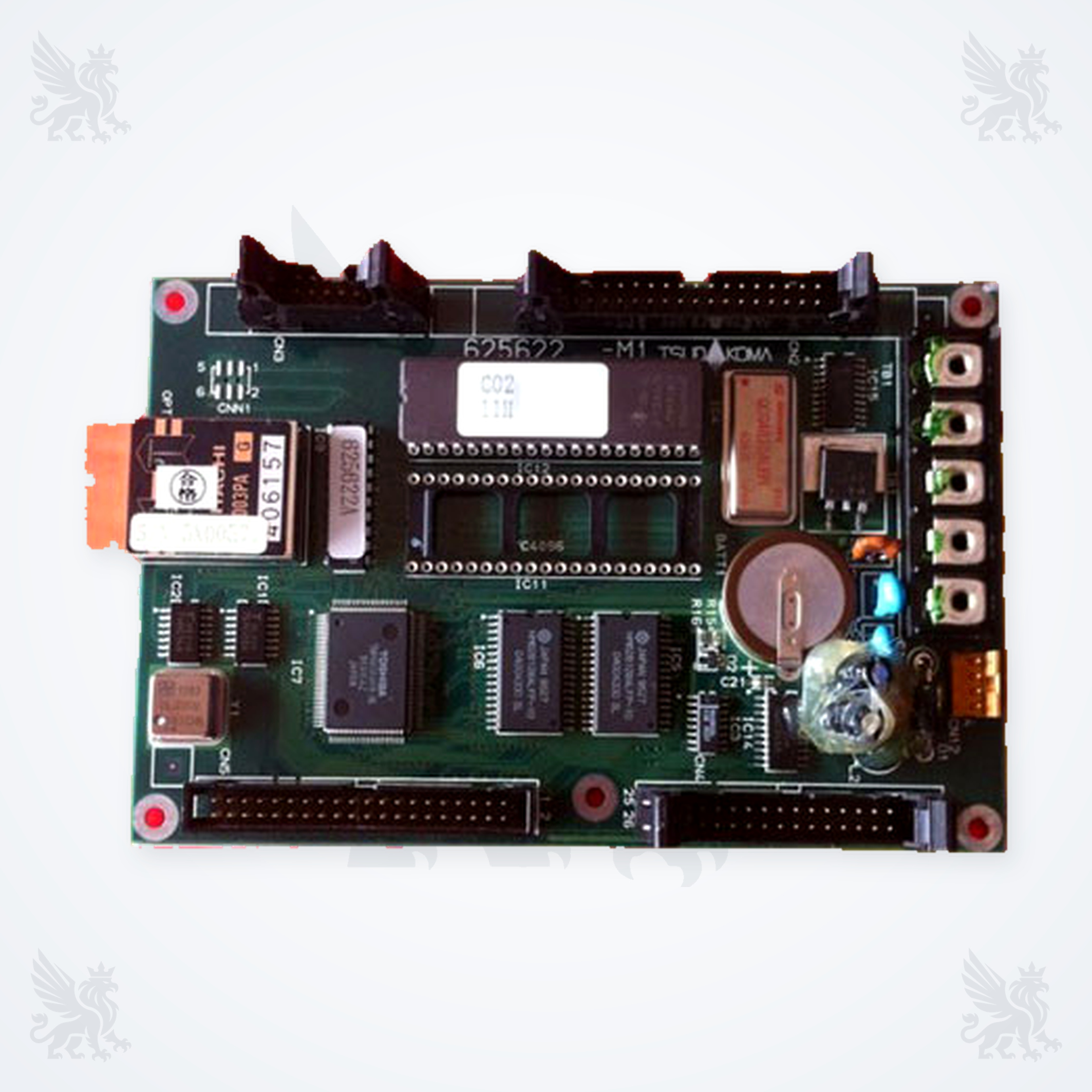

این قطعه یک برد الکترونیکی مستطیلی با چند تراشه پردازشی و رابط، جایگاه حافظه سوکتی، باتری پشتیبان، نوسان‌ساز، رله، ترمینال‌های پیچی و چند کانکتور روبانی است. شناسه 625622-M1 روی خود PCB خوانده می‌شود، درحالی‌که کد 625634AA به‌عنوان کد سفارش مجموعه در صفحه قطعه و فهرست‌های بازار ثبت شده است.

اختلاف میان کد سفارش و شماره چاپی PCB در بردهای صنعتی غیرعادی نیست؛ یک شماره می‌تواند به مجموعه قابل سفارش و شماره دیگر به طرح یا نسخه برد مربوط باشد. این برداشت جایگزین Parts Book نیست و هر دو شماره باید هنگام استعلام ثبت شوند.

نقش برد در سامانه کنترل ماشین

وجود تراشه‌های پردازشی، حافظه سوکتی، باتری و کانکتورهای متعدد نشان می‌دهد که برد در پردازش یا نگهداری بخشی از داده‌های کنترلی و تبادل سیگنال با مدارهای مجاور نقش دارد. عملکرد دقیق هر پایه، نوع داده ذخیره‌شده و ارتباط آن با ورودی‌ها و خروجی‌های ماشین باید از نقشه برق و Manual همان مدل و ریویژن استخراج شود.


• برقراری ارتباط با سایر مدارها از طریق کانکتورهای چندپین و ترمینال‌ها

• اجرای بخشی از منطق پردازشی یا رابط کنترلی مطابق نسخه سخت‌افزاری

• استفاده از حافظه سوکتی و باتری برای نگهداری داده یا تنظیمات تعریف‌شده در معماری ماشین

• همکاری با منبع تغذیه، کابل‌ها، بردهای مجاور، سنسورها و عملگرهای متصل


جدول سازگاری برد 625634AA

روش تشخیص نسخه صحیح برد


1. کد سفارش: شماره 625634AA را از روی برچسب، بسته‌بندی معتبر، سابقه تعمیر یا Parts Book ثبت کنید.

2. شناسه PCB: نوشته 625622-M1 روی برد باید با نمونه قبلی مقایسه شود.

3. حافظه و تراشه‌ها: برچسب حافظه سوکتی، تعداد تراشه‌ها و محل نصب آن‌ها بدون جابه‌جایی ثبت شود.

4. آرایش فیزیکی: کانکتورهای بالا و پایین، ترمینال‌های کناری، رله، باتری، نوسان‌ساز و چهار سوراخ نصب باید منطبق باشند.

5. مدل و سریال: اطلاعات کامل پلاک ماشین و کنترل‌باکس همراه درخواست ارسال شود.

6. Parts Book: شماره صفحه یا موقعیت قطعه در کاتالوگ همان ماشین معیار نهایی باشد.


نشانه‌هایی که بررسی برد را ضروری می‌کنند


• راه‌اندازی نشدن، ریست‌شدن یا توقف نامنظم کنترل

• از دست رفتن تنظیمات، ناپایداری داده یا رفتار متفاوت پس از خاموش و روشن شدن

• قطع ارتباط با بخش‌های متصل یا عملکرد نامنظم چند سیگنال

• خوردگی پایه باتری، سوکت حافظه، ترمینال‌ها یا کانکتورها

• آثار سوختگی، ترک لحیم، گردوغبار رسانا یا آسیب ناشی از رطوبت

• تغییر خطا با حرکت کنترل‌شده کابل یا فشار ملایم روی سوکت‌ها


راهنمای نصب، نگهداری و ایمنی


• ماشین را متوقف و همه منابع انرژی را مطابق دستورالعمل کارخانه ایزوله و قفل‌گذاری کنید.

• از مچ‌بند، زیرانداز و بسته‌بندی مناسب ESD استفاده کنید و برد را از لبه‌ها نگه دارید.

• پیش از بازکردن هر اتصال، جهت نصب، شماره کابل‌ها و وضعیت جامپرها یا حافظه را عکس‌برداری کنید.

• حافظه سوکتی، تراشه یا باتری را بدون مراجعه به Manual همان نسخه جابه‌جا نکنید؛ امکان از دست رفتن داده یا ناسازگاری وجود دارد.

• کانکتورها را بدون فشار جانبی، خم‌کردن پین یا تغییر اجباری سوکت نصب کنید.

• پس از نصب، ارت، نشستن کامل سوکت‌ها، پیچ‌های پایه و نبود جسم فلزی آزاد در کنترل‌باکس کنترل شود.

• آزمایش اولیه در حالت دستی یا Slow Jog انجام شود و پیام‌های خطا، ورودی‌ها و خروجی‌ها پایش شوند.


ثبت تاریخ تعویض باتری، وضعیت تغذیه، خطاهای مشاهده‌شده و نتیجه بررسی بردهای مجاور به جلوگیری از تعویض تکراری کمک می‌کند. برد یدکی باید در بسته‌بندی ضدالکتریسیته ساکن، محیط خشک و دور از ضربه نگهداری شود.

اطلاعات لازم برای استعلام از فراتکس پارتس


• عکس عمود و واضح از هر دو سمت برد

• نمای نزدیک کد 625634AA و نوشته 625622-M1

• عکس برچسب حافظه، تراشه‌ها، باتری و تمام کانکتورها

• مدل، سال ساخت و سریال کامل ماشین و کنترل‌باکس

• شماره صفحه یا موقعیت قطعه در Parts Book

• شرح خطا و نتیجه بررسی تغذیه، باتری، ارت، کابل‌ها و بردهای مجاور
