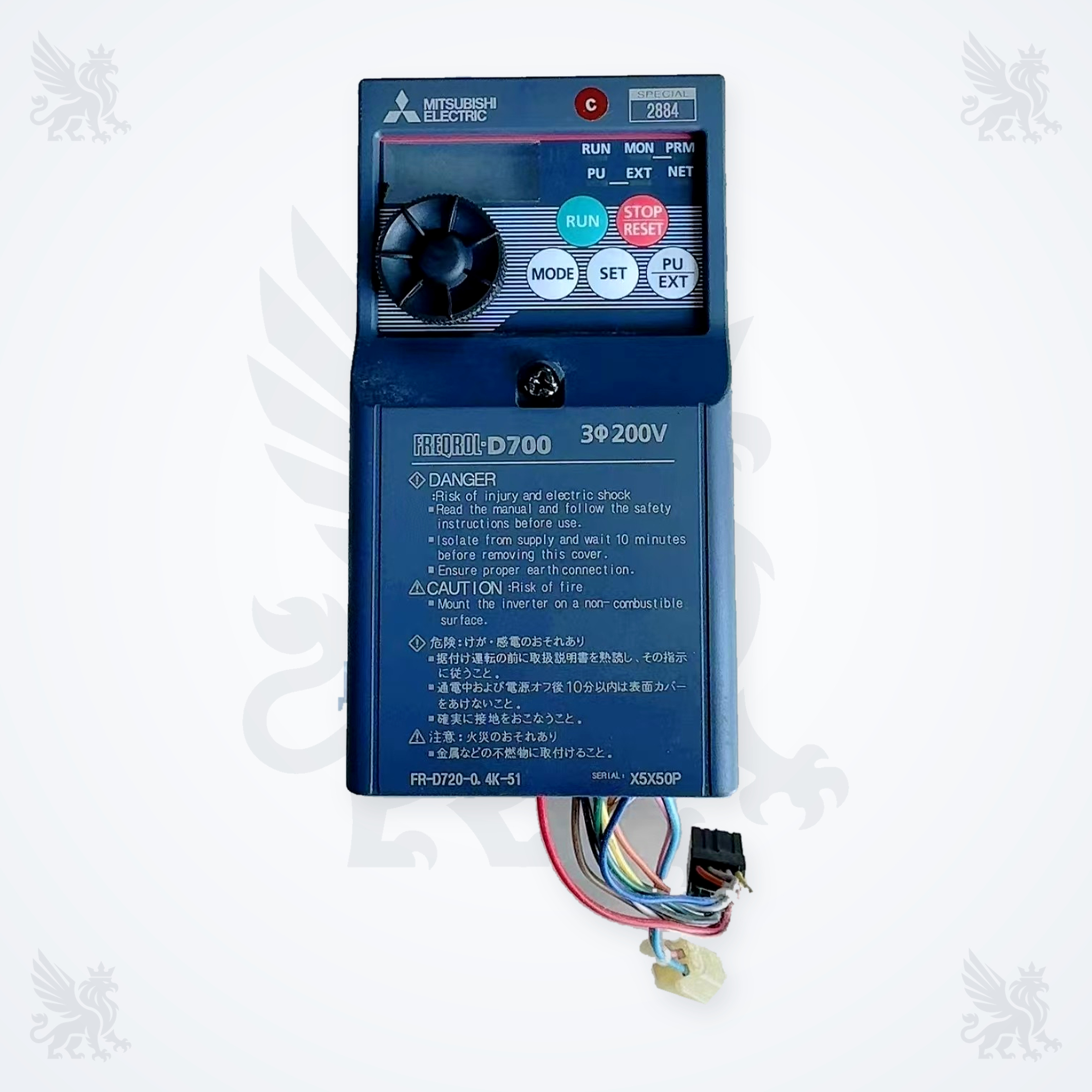

این قطعه یک اینورتر کنترل فرکانس موتور پودبر از خانواده Mitsubishi Electric FREQROL-D700 با کد کامل FR-D720-0.4K-51 و شناسه سفارشی Special 2884 است. روی بدنه کلاس 3Φ 200V درج شده و کد پایه FR-D720-0.4K در مستندات Mitsubishi به ظرفیت نامی 0.4kW مربوط است. پیش از سفارش باید پسوند -51، برچسب Special 2884، دستهسیم، کانکتورها، پارامترها و Parts Book همان ماشین تطبیق داده شوند.
| نام فارسی | اینورتر پودبر تسوداکوما Mitsubishi FREQROL-D700 مدل FR-D720-0.4K-51 Special 2884 |
|---|---|
| نام انگلیسی | Mitsubishi FREQROL-D700 Weft Feeder Inverter FR-D720-0.4K-51 Special 2884 for TSUDAKOMA |
| کد کامل | FR-D720-0.4K-51 |
| کد پایه | FR-D720-0.4K |
| شناسه سفارشی روی قطعه | SPECIAL 2884 |
| نوع قطعه | اینورتر/VFD کنترل موتور پودبر؛ نه سروو آمپلیفایر |
| کلاس ورودی درجشده | 3Φ 200V |
| ظرفیت نامی کد پایه | 0.4kW |
| ماشین ثبتشده در منبع محصول | TSUDAKOMA سری 9200؛ مدل دقیق نیازمند Parts Book |
| معیار اصلی سفارش | کد کامل -51، Special 2884، کانکتورها، سیمبندی، پارامترها، موتور پودبر و شمارهسریال ماشین |
اینورتر یا درایو فرکانس متغیر، فرکانس و ولتاژ خروجی موتور AC را کنترل میکند تا سرعت، شتابگیری و توقف موتور مطابق فرمان سیستم تنظیم شود. مدل FR-D720-0.4K-51 یک نسخه از خانواده FREQROL-D700 است که پسوند -51 آن در فهرست رسمی مدلهای Mitsubishi ثبت شده است. وجود برچسب Special 2884 و دستهسیم آماده روی نمونه نشان میدهد هنگام جایگزینی نباید فقط کد پایه FR-D720-0.4K ملاک قرار گیرد.
عنوان «Frequency Servo» که گاهی در بازار استفاده میشود، طبقهبندی فنی دقیق این دستگاه نیست. نام صحیحتر آن اینورتر یا VFD موتور پودبر است؛ زیرا Mitsubishi این خانواده را در گروه Inverter معرفی میکند.
موتور پودبر باید نخ را با سرعت و توالی هماهنگ با بافت در اختیار سیستم پودگذاری قرار دهد. اینورتر فرمان راهاندازی و سرعت را دریافت میکند و خروجی کنترلشده را به موتور میرساند. پارامترهای شتاب، کاهش سرعت، محدودیت جریان، روش دریافت فرمان و تنظیمات حفاظتی میتوانند با سیمبندی و منطق کنترل همان ماشین ارتباط مستقیم داشته باشند.
اجزای مجاور شامل موتور پودبر، سنسورهای پود، کابلها و کانکتورها، منبع تغذیه، مدار فرمان و مکانیزم اندازهگیری/ذخیره نخ هستند. خطا در هرکدام از این اجزا میتواند نشانهای شبیه خرابی اینورتر ایجاد کند؛ بنابراین تعویض درایو بدون عیبیابی سیستم کامل توصیه نمیشود.
| ماشین یا کاربرد | وضعیت | کنترل پیش از سفارش |
|---|---|---|
| پودبر TSUDAKOMA سری 9200 | کاربرد ثبتشده در منبع محصول؛ مدل دقیق نامشخص | کد -51، Special 2884، موتور، سوکتها و Parts Book |
| TSUDAKOMA ZAX9200 | جایگزینی مستقیم تأیید نشده است | مدل کامل و شمارهسریال ماشین، نقشه برق و نمونه بازشده |
| TSUDAKOMA ZAX9200i | جایگزینی مستقیم تأیید نشده است | Parts Book همان ماشین و نوع دقیق مجموعه پودبر |
| سایر ماشینهای ZA یا ZAX | سازگاری تأیید نشده | همسانی خانواده ماشین یا ظاهر درایو کافی نیست |
| FR-D720-0.4K استاندارد بدون پسوند -51 | معادل مستقیم محسوب نمیشود | پسوند، پارامتر، پینآوت و Special 2884 باید بررسی شود |
خیر؛ جایگزینی مستقیم تأیید نشده است. پسوند -51، Special 2884، پینآوت، دستهسیم و پارامترهای نسخه پودبر باید تطبیق داده شوند.
خیر. طبقهبندی فنی Mitsubishi برای FREQROL-D700، اینورتر یا VFD است. این قطعه در کاربرد موردنظر سرعت موتور پودبر را کنترل میکند.
سند عمومی رسمی برای اتصال این کد دقیق به ZAX9200i پیدا نشد. Parts Book، نمونه بازشده، موتور، سوکتها و شمارهسریال ماشین باید بررسی شوند.
کد پایه FR-D720-0.4K در مستندات Mitsubishi به ظرفیت نامی 0.4kW اشاره دارد؛ بااینحال مشخصات موتور و تنظیمات نسخه -51 باید جداگانه کنترل شوند.
پارامترها رفتار موتور، روش دریافت فرمان و حفاظت را تعیین میکنند. تغییر یا انتقال تنظیمات ناسازگار میتواند موجب حرکت نامنظم یا توقف حفاظتی شود.
یادداشت تحریریه: کد کامل، Special 2884، کلاس ولتاژ و شکل دستهسیم از روی تصویر واقعی خوانده شدهاند. ارتباط مستقیم این کد با ZAX9200 یا ZAX9200i در Parts Book عمومی تأیید نشد و به همین دلیل بهعنوان سازگاری قطعی منتشر نشده است.
