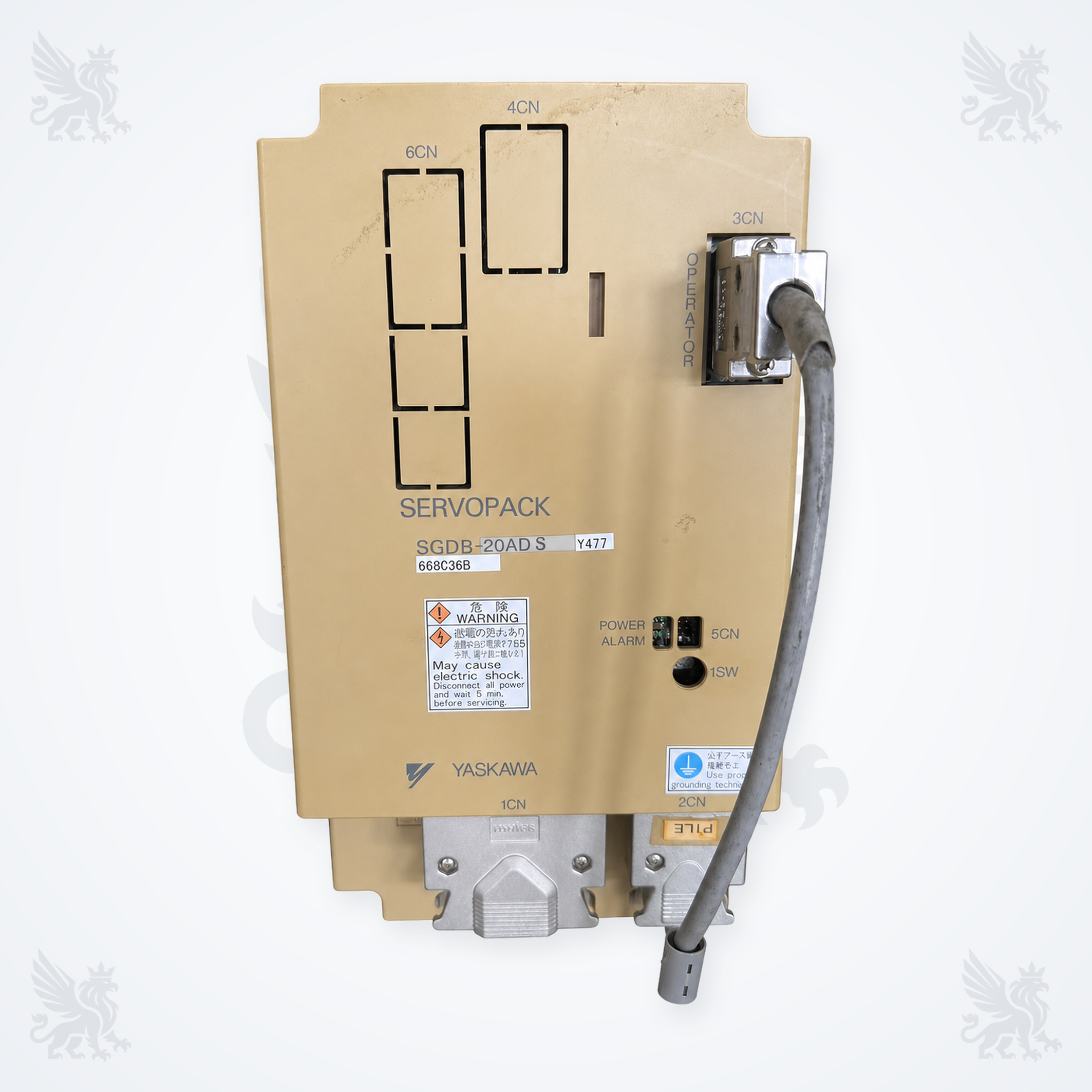

| نام فارسی | سرووپک یاسکاوا SGDB-20ADS کد تسوداکوما 668C36B |
|---|---|
| نام انگلیسی | YASKAWA SGDB-20ADS SERVOPACK – TSUDAKOMA Code 668C36B |
| کد کامل روی نمونه | SGDB-20ADS / 668C36B |
| سری و نوع قطعه | YASKAWA Σ-Series SGDB SERVOPACK؛ سروو درایو صنعتی |
| ظرفیت کد 20 | 2.0 kW؛ مطابق جدول کدگذاری رسمی YASKAWA |
| کلاس تغذیه کد A | 200 V؛ مطابق راهنمای رسمی سری SGDB |
| نوع کنترل کد D | کنترل سرعت، گشتاور و موقعیت |
| سری موتور کد S | SGMS؛ مدل متناظر جدول رسمی برای SGDB-20ADS برابر خانواده SGMS-20AjA است |
| ماشین سازگار | ماشین TSUDAKOMA دارای همین کد و پیکربندی پس از تأیید Parts Book و پلاک؛ مدل دقیق عمومی تأیید نشده است |
| معیار سفارش | کد کامل، مدل و سریال ماشین، مدل موتور و انکودر، آرایش کانکتورها، ولتاژ، پارامترها و سوابق سرویس |
SGDB-20ADS یک SERVOPACK از نسل Sigma یاسکاوا است که توان الکتریکی و حلقههای کنترلی لازم برای راهاندازی سرووموتور را فراهم میکند. طبق کدگذاری رسمی، این مدل در کلاس 200 ولت و ظرفیت 2.0 کیلووات قرار میگیرد، کنترل سرعت/گشتاور و موقعیت را پشتیبانی میکند و برای سری موتور SGMS تعریف شده است. عبارت 668C36B روی برچسب نمونه، شناسه مرتبط با کاربرد تسوداکوما در همان مجموعه است و نباید جای کد کامل YASKAWA را بگیرد.
سرووپک میان کنترلر ماشین، تغذیه قدرت، سرووموتور و بازخورد انکودر قرار میگیرد. فرمان سرعت، گشتاور یا موقعیت را از کنترلر دریافت میکند، جریان مناسب موتور را میسازد و بازخورد انکودر را برای بستن حلقه کنترل بهکار میبرد. بنابراین عملکرد آن به موتور، کابل انکودر، کابل قدرت، اتصال زمین، پارامتر انتخاب موتور و منطق کنترلی ماشین وابسته است؛ ایراد در هر جزء مجاور میتواند نشانهای شبیه خرابی درایو ایجاد کند.
| مدل یا مجموعه | وضعیت | کنترل پیش از سفارش |
|---|---|---|
| YASKAWA SGMS-20AjA family | متناظر رسمی با SGDB-20ADS در جدول انتخاب YASKAWA | پسوند کامل موتور، نوع انکودر، کابلها و پارامتر Cn-2A تطبیق شود |
| TSUDAKOMA loom / Code 668C36B | کد روی نمونه ثبت شده؛ مدل ماشین در منبع رسمی عمومی اعلام نشده است | Parts Book، مدل، سال ساخت، شماره سریال، آرایش سوکتها و برنامه پارامتر بررسی شود |
| سایر مدلهای SGDB یا سرووپکهای نسل جدید | جایگزینی مستقیم تأیید نشده است | توان و ولتاژ مشابه کافی نیست؛ رابط کنترلی، موتور، انکودر، کانکتورها و پارامترها باید مهندسی شود |
در جدول نگهداری YASKAWA، دوره استاندارد فن خنککننده 4 تا 5 سال و خازن صافی 7 تا 8 سال ذکر شده است؛ این اعداد برای شرایط مرجع سازندهاند و با دما، بار و ساعات کار تغییر میکنند. تعویض داخلی و تست خازن باید توسط متخصص واجد صلاحیت انجام شود.
طبق کدگذاری YASKAWA، عدد 20 ظرفیت 2.0 کیلووات، A کلاس 200 ولت، D کنترل سرعت/گشتاور و موقعیت، و S سری موتور SGMS را مشخص میکند.
خیر. این کد روی نمونه دیده میشود، اما مدل دقیق ماشین در منبع رسمی عمومی اعلام نشده است. تأیید Parts Book و پلاک همان ماشین ضروری است.
خیر. رابط فرمان، سری موتور، انکودر، کانکتورها، منطق ترمز و پارامترها نیز باید یکسان یا مهندسیشده باشند؛ جایگزینی مستقیم تأیید نشده است.
برق را ایزوله کنید، حداقل پنج دقیقه صبر کنید، خاموششدن CHARGE را کنترل کنید و سپس نقشه و شماره همه کابلها و پارامترها را ثبت نمایید.
الزاماً خیر. کد آلارم باید خوانده شود و تغذیه، موتور، انکودر، کابلها، بار مکانیکی، اتصال زمین و پارامترها همزمان بررسی شوند.
برای استعلام سرووپک SGDB-20ADS کد 668C36B، عکس خوانا از پلاک و کانکتورها، مدل و سریال ماشین تسوداکوما، مدل سرووموتور، کد آلارم و Parts Book را برای کارشناسان فراتکس پارتس ارسال کنید. این اطلاعات ریسک سفارش نسخه نامنطبق و تکرار خرابی ناشی از سیمکشی یا پارامتر اشتباه را کاهش میدهد.
یادداشت تحریریه: مشخصات کد SGDB-20ADS از راهنمای رسمی YASKAWA استخراج شده است. مدل دقیق ماشین تسوداکوما برای کد 668C36B در منابع رسمی عمومی یافت نشد و عمداً حدس زده نشده است.
