سرووموتور ELO سوداکوما کد 668D95C مدل یاسکاوا SGMP-06AFTF23

توضيحات و نقد و بررسی سرووموتور ELO سوداکوما کد 668D95C مدل یاسکاوا SGMP-06AFTF23

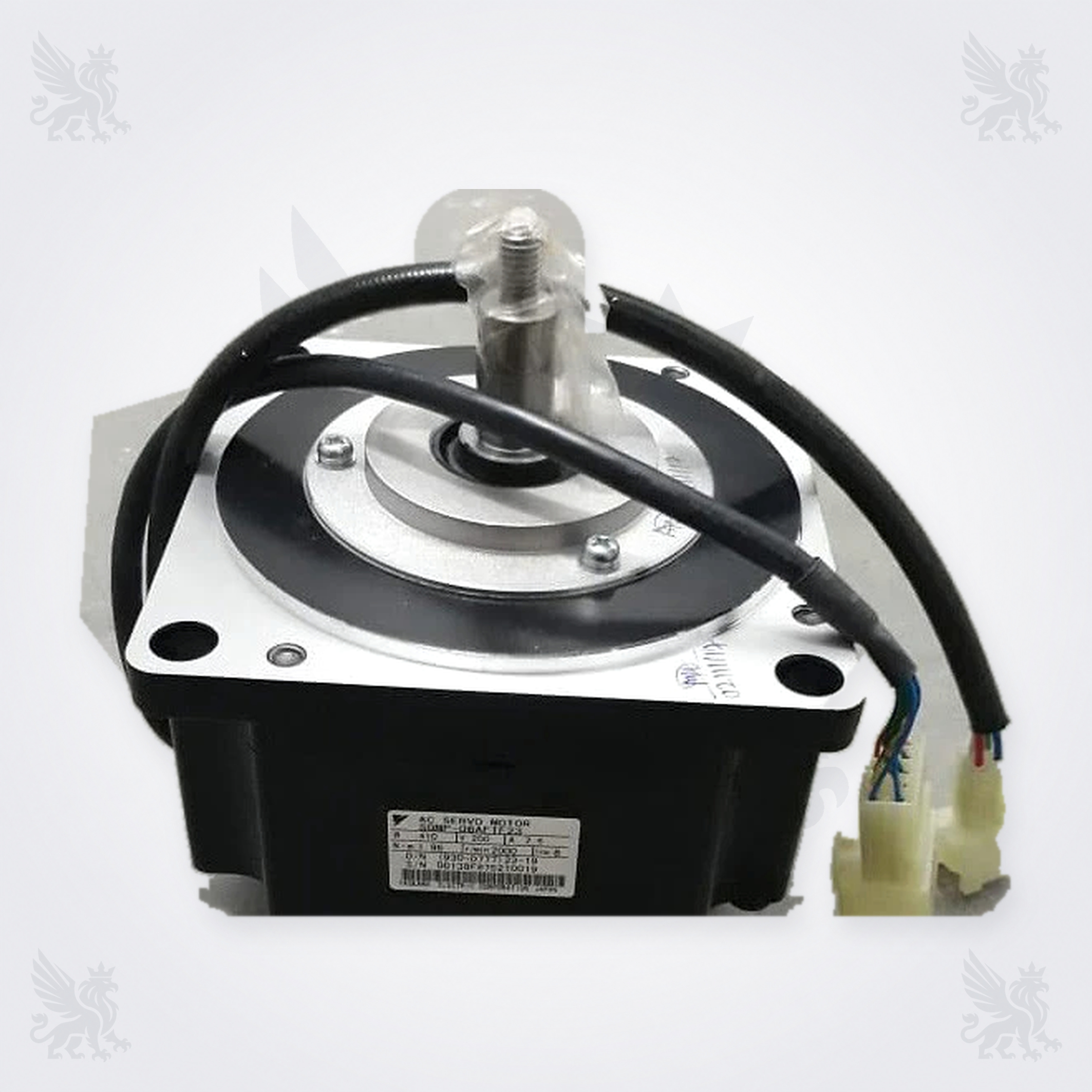

سرووموتور ELO سوداکوما کد 668D95C مدل YASKAWA SGMP-06AFTF23

سرووموتور 668D95C با مدل کامل YASKAWA SGMP-06AFTF23 برای مجموعه ELO یا بازکن الکترونیکی نخ تار در ماشین بافندگی سوداکوما عرضه می‌شود. در بروشور رسمی سوداکوما، ELO مخفف Electronic Let-Off است؛ سامانه‌ای که آزادشدن کنترل‌شده نخ تار از چله را با نیاز بافت هماهنگ می‌کند. انتخاب این موتور باید هم‌زمان بر پایه کد سوداکوما، مدل کامل یاسکاوا، مشخصات پلاک، نوع شفت، کابل‌ها و کانکتورها انجام شود.

مشخصات فنی و شناسنامه قطعه

نام فارسی	سرووموتور ELO سوداکوما کد 668D95C مدل یاسکاوا SGMP-06AFTF23
نام انگلیسی	TSUDAKOMA ELO AC Servo Motor 668D95C / YASKAWA SGMP-06AFTF23
کد قطعه سوداکوما	668D95C
مدل کامل موتور	YASKAWA SGMP-06AFTF23
نوع قطعه	سرووموتور AC سنکرون، خانواده SGMP
کاربرد ثبت‌شده	موتور سامانه ELO یا بازکن الکترونیکی نخ تار
توان نامی روی پلاک نمونه	410 W
ولتاژ روی پلاک نمونه	200 V
جریان روی پلاک نمونه	2.6 A
گشتاور روی پلاک نمونه	1.96 N·m
سرعت روی پلاک نمونه	2000 r/min
کلاس عایقی روی پلاک نمونه	Insulation Class B
سازنده موتور	YASKAWA Electric Corporation, Japan

نکته مهم درباره توان موتور: عدد 410 W مستقیماً از پلاک نمونه SGMP-06AFTF23 خوانده شده است. این مقدار را نباید با توان‌های استاندارد بعضی مدل‌های عمومی خانواده SGMP جایگزین کرد؛ پسوند کامل TF23 و همه مشخصات پلاک باید در سفارش حفظ شوند.

وظیفه موتور ELO در ماشین بافندگی

ELO آزادشدن نخ تار از چله را به‌صورت الکترونیکی کنترل می‌کند تا مقدار تحویل نخ با سرعت و شرایط بافت هماهنگ باشد. بروشور رسمی سوداکوما نشان می‌دهد ELO با ETU و سامانه‌های کنترلی ماشین در جبران تغییرات کشش و کاهش اثر توقف و راه‌اندازی مشارکت دارد. این موتور نیروی حرکتی موردنیاز مکانیزم بازکن را فراهم می‌کند؛ اما مقدار کشش، نسبت انتقال، پارامترهای سروو و جهت چرخش باید از تنظیمات و دفترچه همان ماشین استخراج شود.

جدول سازگاری و تطبیق

مورد تطبیق	وضعیت	اقدام لازم
668D95C + SGMP-06AFTF23	تطبیق پایه قطعه	هر دو کد باید با قطعه بازشده و Parts Book یکسان باشند.
ماشین سوداکوما مجهز به ELO	سازگاری مشروط	مدل کامل، سال ساخت، شماره سریال، مشخصات درایو و اتصالات بررسی شود.
ZAX / ZAX9100	در بازار برای این مدل‌ها عرضه می‌شود؛ تأیید رسمی عمومی برای همه نسخه‌ها پیدا نشد	شماره قطعه در Parts Book همان ماشین ملاک نهایی است.
ZA / ZAX-N / ZAX-E / ZW	تأییدنشده	صرف شباهت ظاهری یا تعلق به خانواده SGMP برای جایگزینی کافی نیست.

چک‌لیست شناسایی پیش از سفارش

کد 668D95C در Parts Book یا سابقه تعمیر ماشین کنترل شود.
مدل کامل SGMP-06AFTF23 بدون حذف پسوند روی پلاک خوانده شود.
توان 410 وات، ولتاژ 200 ولت، جریان 2.6 آمپر، گشتاور 1.96 نیوتن‌متر و سرعت 2000 دوربردقیقه با پلاک قطعه موجود تطبیق داده شود.
قطر و طول شفت، رزوه انتهایی، فاصله سوراخ‌های فلنج و جهت نصب مقایسه شود.
تعداد رشته‌ها، رنگ سیم‌ها، طول کابل، شکل کانکتورها و آرایش پایه‌ها بررسی شود.
مدل سروودرایو متصل، پارامترهای ELO و اطلاعات کامل پلاک ماشین ثبت شود.

علائم احتمالی خرابی

نوسان یا بی‌ثباتی کشش نخ تار و آزادشدن نامنظم چله
آلارم سروو، خطای موقعیت یا توقف مرتبط با سامانه ELO
صدای غیرعادی یاتاقان، لرزش، گیرکردن یا سفتی محور
افزایش دمای بدنه، بوی عایق یا تغییر رنگ در کابل و کانکتور
حرکت ضربه‌ای، تأخیر در پاسخ یا اختلاف میان فرمان و حرکت واقعی
آسیب مکانیکی شفت، رزوه، فلنج یا سوکت‌های اتصال

این نشانه‌ها به‌تنهایی خرابی موتور را ثابت نمی‌کنند. سروودرایو، کابل قدرت، فیدبک، مکانیزم انتقال، ترمز یا کوپلینگ، سنجش کشش و پارامترهای کنترلی ELO نیز باید هم‌زمان بررسی شوند.

راهنمای نصب و نگهداری

ماشین را متوقف کنید، برق ورودی را ایزوله کنید و مطابق رویه ایمنی کارخانه منتظر تخلیه کامل مدار قدرت بمانید.
قبل از بازکردن، جهت نصب، محل کابل‌ها، کانکتورها، کوپلینگ و موقعیت مکانیکی مجموعه را ثبت کنید.
به شفت، فلنج و بخش فیدبک ضربه وارد نکنید و موتور را از کابل بلند نکنید.
کوپلینگ، یاتاقان‌های مجاور، هم‌محوری، لقی و گیر مکانیکی مجموعه بازکن را کنترل کنید.
موتور جایگزین را فقط با پارامترهای تأییدشده همان ماشین و سروودرایو راه‌اندازی کنید.
پس از نصب، ابتدا حرکت آزمایشی ایمن انجام دهید و سپس کشش تار، صدا، لرزش، دما و خطاهای ELO را پایش کنید.

هشدار فنی: اندازه‌گیری مقاومت عایقی یا اعمال ولتاژ آزمون به خطوط موتور و فیدبک باید فقط طبق دستورالعمل یاسکاوا و با جداسازی صحیح تجهیزات الکترونیکی انجام شود. آزمون نامناسب می‌تواند به بخش فیدبک یا سروودرایو آسیب بزند.

اطلاعات لازم برای استعلام فراتکس پارتس

برای کاهش ریسک سفارش نامنطبق، همراه درخواست خود این اطلاعات را ارسال کنید:

عکس واضح و مستقیم از پلاک کامل موتور
کد 668D95C و مدل SGMP-06AFTF23
مدل، سال ساخت، شماره سریال و عرض کار ماشین سوداکوما
عکس شفت، فلنج، کابل‌ها، کانکتورها و محل نصب
مدل سروودرایو، متن آلارم و شرح دقیق نشانه خرابی

پرسش‌های متداول

آیا SGMP-06AFTF23 یک موتور 410 وات است؟

بله؛ روی پلاک نمونه بررسی‌شده مقدار 410 W ثبت شده است. مشخصات همین پلاک باید مبنای سفارش باشد، نه صرفاً عدد 06 در نام خانواده موتور.

آیا 668D95C برای همه ماشین‌های ZAX مناسب است؟

خیر، چنین تعمیمی از منابع رسمی عمومی قابل اثبات نیست. شماره سریال ماشین، Parts Book، سروودرایو و شکل اتصالات باید بررسی شوند.

آیا می‌توان یک SGMP-06 دیگر را جایگزین کرد؟

بدون تأیید فنی خیر. پسوند TF23، مشخصات نامی، فیدبک، شفت، کابل و کانکتورها ممکن است ویژه این کاربرد باشند.

برای تشخیص خرابی موتور چه بخش‌هایی باید بررسی شوند؟

علاوه بر موتور، سروودرایو، کابل قدرت و فیدبک، کانکتورها، کوپلینگ، مکانیزم ELO، حسگر یا مسیر سنجش کشش و پارامترهای ماشین باید بررسی شوند.

استعلام قطعه: برای بررسی موجودی سرووموتور ELO سوداکوما 668D95C، تصویر پلاک و اطلاعات کامل ماشین را برای کارشناسان فراتکس پارتس ارسال کنید تا تطبیق فنی پیش از سفارش انجام شود.

منابع معتبر و روش راستی‌آزمایی

یادداشت تحریریه: مقادیر 410 W، 200 V، 2.6 A، 1.96 N·m، 2000 r/min و کلاس B از پلاک نمونه واقعی خوانده شده‌اند. سازگاری‌های منتشرنشده عمداً حدس زده نشده‌اند و مرجع نهایی انتخاب قطعه، Parts Book و پلاک همان ماشین است.
