پد کنترل دستی سوداکوما ZAX-E کد 627C31AB

پد کنترل دستی سوداکوما 627C31AB چیست؟

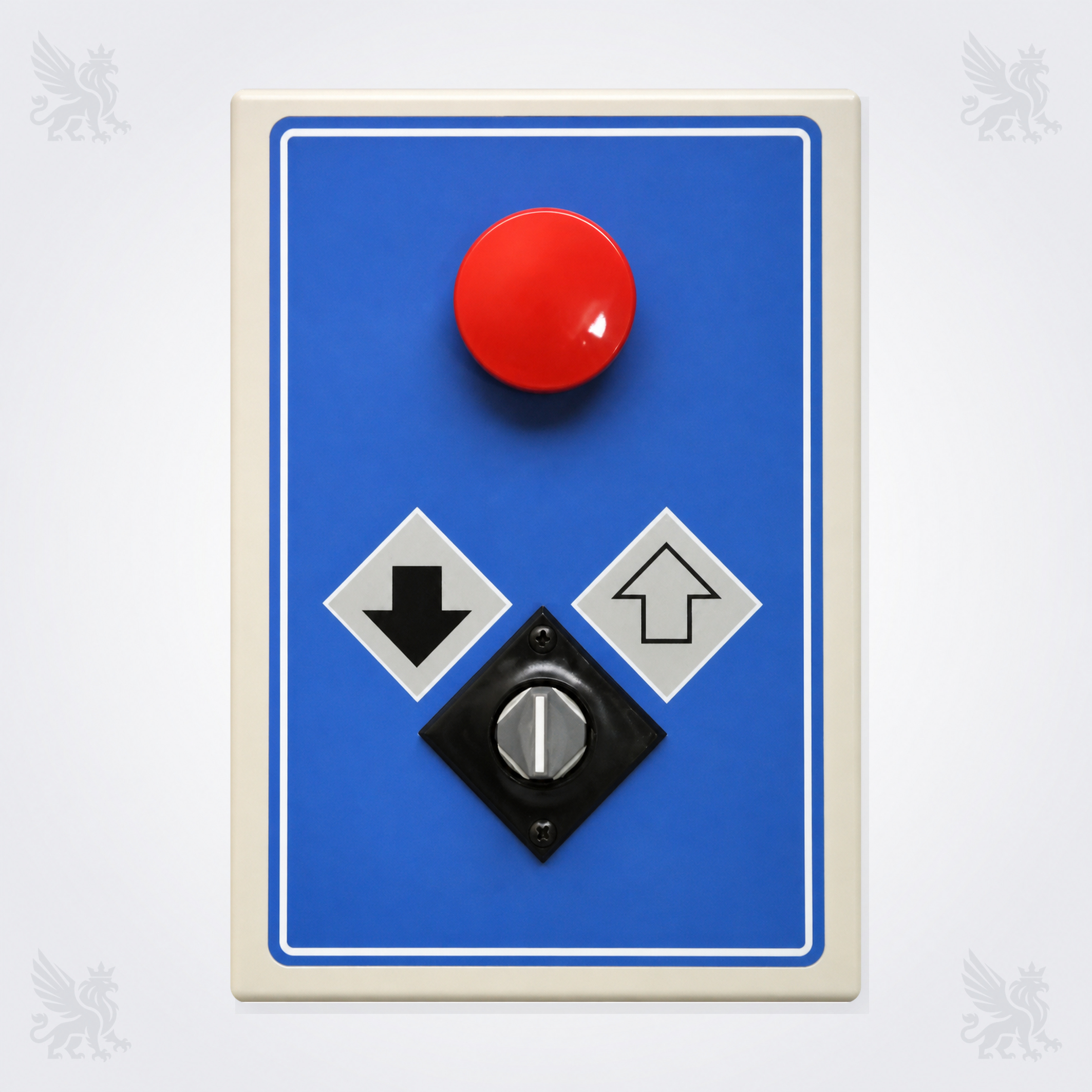

این قطعه یک رابط فرمان فیزیکی و موضعی است که به اپراتور یا تکنسین اجازه می‌دهد در وضعیت‌های مجاز ماشین، یک فرمان جهت‌دار را انتخاب کند. نمای پنل شامل زمینه آبی، کادر سفید، عملگر قرمز، دو علامت فلش مخالف و یک انتخابگر چرخشی مرکزی است. این آرایش نشان می‌دهد که فرمان انتخابی باید همراه با شرایط مجاز مدار کنترل و اینترلاک‌های ماشین اجرا شود.

در منابع عمومی، ارتباط مستقیم کد 627C31AB با یک موتور یا محور مشخص منتشر نشده است. بنابراین این پد نباید بدون بررسی نقشه برق به‌عنوان کنترل قطعی ELO، ETU، حرکت بیم، جابه‌جایی رول یا مکانیزم دیگری معرفی شود. نام دقیق مدار تحت فرمان باید از صفحه قطعه در Parts Book و سیم‌کشی همان ماشین استخراج شود.

نقش پد در مدار فرمان ماشین

پد فرمان به‌تنهایی محرک قدرت نیست. کلیدها و انتخابگر آن وضعیت فرمان را به مدار کنترل منتقل می‌کنند و اجرای حرکت به آماده‌بودن کنترلر، درایو، کنتاکتورها، سنسورها و اینترلاک‌های ایمنی وابسته است. مستندات سوداکوما درباره کلیدهای عملیاتی تأکید می‌کنند که فرمان‌های دستی باید فقط در وضعیت توقف و شرایط مجاز ماشین اجرا شوند.


• دریافت انتخاب اپراتور از طریق انتخابگر چرخشی و علائم دو جهت

• انتقال فرمان به سیم‌کشی و ورودی مدار کنترل ماشین

• وابستگی عملکرد به کلیدهای مجوز، کنترلر، کنتاکتورها یا درایو مربوط

• جلوگیری مدار ماشین از حرکت در صورت فعال‌بودن اینترلاک یا شرایط ممنوع

• فراهم‌کردن کنترل موضعی در عملیات سرویس، تنظیم یا آماده‌سازی تعریف‌شده در دفترچه


جدول سازگاری پد 627C31AB

روش تشخیص نسخه صحیح


1. کد کامل 627C31AB در Parts Book، برچسب پشت مجموعه یا سابقه قطعه بازشده کنترل شود.

2. پسوند AB جداگانه ثبت شود و کد پایه 627C31 به‌تنهایی مبنای سفارش قرار نگیرد.

3. زمینه آبی، کادر سفید، محل عملگر قرمز، دو فلش و انتخابگر چرخشی با نمونه تطبیق داده شوند.

4. نمای پشت قطعه، نوع و جهت کانکتور، تعداد پین‌ها، رنگ و شماره سیم‌ها و محل پیچ‌های نصب عکاسی شوند.

5. مدل کامل ZAX-E، شماره سریال، ماه و سال ساخت، عرض کار و نوع کنترل ماشین از پلاک ثبت شوند.

6. موقعیت نصب و شماره آیتم قطعه در Parts Book همان شماره سریال بررسی شود.


علائم نیاز به بررسی پد و مدار مرتبط


• اجرا نشدن فرمان در یک یا هر دو جهت با وجود آماده‌بودن ماشین

• عملکرد مقطعی، نیاز به فشار یا چرخش غیرعادی و قطع‌و‌وصل فرمان

• گیرکردن، لقی یا بازنگشتن انتخابگر به وضعیت مورد انتظار

• شل‌شدن پیچ‌ها، ترک‌خوردگی صفحه، نفوذ روغن یا تجمع شدید پرز

• آثار داغی، تغییر رنگ، بوی سوختگی یا خوردگی در کنتاکت و کانکتور پشت پنل

• فعال‌شدن فرمان ناخواسته یا تفاوت جهت واقعی با علامت روی پنل


راهنمای نصب، نگهداری و ایمنی


1. پیش از بازکردن پنل، ماشین متوقف، کلید اصلی خاموش و روش قفل و برچسب‌گذاری اجرا شود.

2. هیچ کلید، سیم یا کانکتوری در حالت برق‌دار جدا و وصل نشود و اینترلاک‌های ایمنی دور زده نشوند.

3. از نمای جلو و پشت، ترتیب سیم‌ها، جهت کانکتور، شماره ترمینال‌ها و وضعیت انتخابگر عکس تهیه شود.

4. کنتاکت‌ها فقط پس از جداسازی ایمن مدار و طبق نقشه توسط تکنسین برق بررسی شوند.

5. برای نظافت از روش خشک و ملایم استفاده شود؛ پاشش مستقیم حلال، آب یا هوای پرفشار به کلیدها مناسب نیست.

6. پنل بدون سوراخ‌کاری، خم‌کاری یا فشار اجباری در جهت اصلی نصب شود و سیم‌ها تحت کشش قرار نگیرند.

7. پس از نصب، کاورها و حفاظ‌ها بسته و تست عملکرد در حالت مجاز، سرعت پایین و فضای ایمن انجام شود.

8. هم‌خوانی جهت واقعی حرکت با فلش انتخاب‌شده کنترل شود؛ در صورت اختلاف، ماشین فوراً متوقف و سیم‌کشی بازبینی شود.


اطلاعات لازم برای استعلام از فراتکس پارتس


• کد کامل 627C31AB و تصویر هر برچسب پشت قطعه

• عکس واضح نمای جلو، پشت، کانکتور، سیم‌ها و محل نصب

• مدل ZAX-E، شماره سریال، سال ساخت و عرض کار ماشین

• صفحه Parts Book و شماره موقعیت قطعه در نقشه انفجاری

• شرح دقیق عیب، جهت معیوب و نتیجه بررسی سیم‌کشی و اینترلاک‌ها

• وضعیت ظاهری عملگر قرمز، انتخابگر چرخشی و علائم روی پنل


پرسش‌های متداول

منابع فنی و روش راستی‌آزمایی


• ادبیات فنی رسمی TSUDAKOMA ZAX-E / ZAX-E Terry Air Jet Loom درباره پنل‌های عملیاتی، کنترل‌های دستی و سامانه‌های ELO/ETU.

• دفترچه رسمی TSUDAKOMA ZAX Air Jet Loom Maintenance Manual – Electrical Adjustment, B368-1, July 2002؛ بخش Operation Button و الزامات ایمنی نگهداری الکتریکی.

• راهنمای رسمی سوداکوما برای سفارش قطعات و دریافت Parts Catalog

• صفحه رسمی ماشین‌آلات نساجی TSUDAKOMA

• بخش رسمی دانلود کاتالوگ‌ها و مدارک TSUDAKOMA

• تماس رسمی با بخش ماشین‌آلات نساجی TSUDAKOMA


یادداشت تحریریه: کد 627C31AB و انتساب آن به ZAX-E از منبع محصول استخراج شده است، اما صفحه عمومی رسمی حاوی همین کد پیدا نشد. به همین دلیل، محور دقیق تحت فرمان و سازگاری با سایر مدل‌ها حدس زده نشده و Parts Book همان ماشین مرجع نهایی معرفی شده است.
