| مشخصه | قطعه سمت راست | قطعه سمت چپ |
|---|---|---|
| کد فنی | 627C67 | 627G00 |
| نام عمومی | سنسور حلقه ذخیره نخ پود / Weft Storage Loop Sensor | |
| ماشین اعلامشده | TSUDAKOMA ZAX9100 Air Jet Loom | |
| فرم هد سنسور | هد فلزی زاویهدار با برچسب کد و کابل حلقهای | هد فلزی دارای شیار V، جزء حسگر مرکزی و کابل حلقهای |
| اجزای قابل مشاهده | هد فلزی، پیچها و نقاط نصب، کابل خاکستری، روکش حرارتی، سیمهای رنگی و سوکت چندپین سفید | |
| معیار سفارش | کد دقیق، فرم هد، تعداد و رنگ سیمها، سوکت، طول کابل، محل نصب، جهت نصب، مدل، سریال و صفحه Parts Book | |
در ماشین بافندگی ایرجت، نخ پود پیش از پرتاب باید در مسیر اندازهگیری و ذخیره بهشکل پایدار آماده شود. سنسور حلقه ذخیره نخ، حضور یا وضعیت حلقه نخ را در بخش مربوط پایش میکند و سیگنال لازم را به مدار کنترل میفرستد. نتیجه این پایش میتواند در زمانبندی تغذیه پود، تشخیص وضعیت ذخیره و جلوگیری از ادامه کار در شرایط نامناسب نقش داشته باشد. منطق دقیق سیگنال، فاصله نصب و روش آزمون تابع نقشه برق و دفترچه سرویس همان ماشین است.

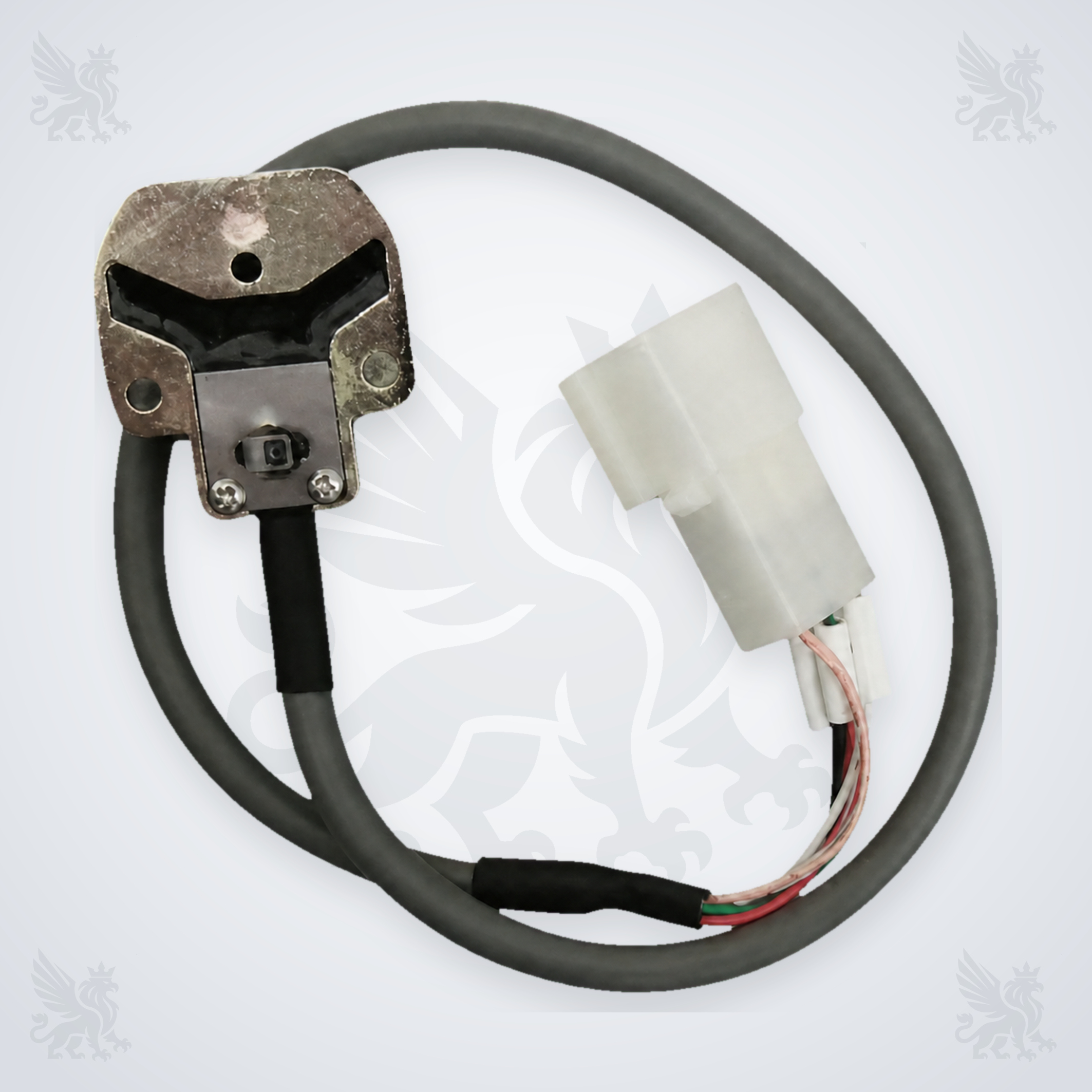

قطعه 627C67 در سمت راست تصویر مرجع قرار دارد و کد آن روی برچسب هد فلزی خوانده میشود. قطعه 627G00 در سمت چپ، هد فلزی متفاوتی با شیار مشکی Vشکل، جزء حسگر مرکزی و آرایش نصب متمایز دارد. هر دو قطعه کابل حلقهای، سیمهای رنگی و سوکت سفید دارند، اما شکل هد و نقاط نصب یکسان نیست. به همین دلیل این دو کد نباید صرفاً بهدلیل شباهت کابل و سوکت، معادل یا جایگزین مستقیم فرض شوند.
| مدل یا کد | وضعیت تطبیق | کنترل لازم |
|---|---|---|
| ZAX9100 + 627C67 | کاربرد اعلامشده؛ تأیید نهایی وابسته به Parts Book و سریال | برچسب قطعه قبلی، فرم هد، سوکت، سیمبندی، محل و جهت نصب |
| ZAX9100 + 627G00 | کاربرد اعلامشده؛ تأیید نهایی وابسته به Parts Book و سریال | کد صفحه قطعه، فرم V هد، سوکت، طول کابل و موقعیت نصب |
| سایر مدلهای سوداکوما | تأیید نشده | نیازمند کد صریح در Parts Book یا سند رسمی جایگزینی |
| 627C67 ↔ 627G00 | جایگزینی مستقیم تأیید نشده است | مقایسه مدار، نوع سیگنال، هد، پایه، سوکت و صفحه Parts Book |
بیثباتی تشکیل حلقه ذخیره، توقفهای مرتبط با تغذیه پود، خطای تکرارشونده در بخش ذخیره یا فیدر، قطع و وصل سیگنال با حرکت کابل و آسیب ظاهری هد، سیم یا سوکت میتواند بررسی این سنسورها را ضروری کند. این علائم بهتنهایی خرابی سنسور را ثابت نمیکنند؛ مسیر نخ، تنظیم فیدر، آلودگی محل حسگر، تغذیه برق، اتصالات، سیمکشی و مدار کنترل نیز باید بررسی شوند.
قطعه سمت راست؛ کد 627C67 و عدد 9995 روی برچسب هد آن خوانا است.
در صفحه مرجع این قطعه با کد 627G00 معرفی شده است؛ چون برچسب کد روی نمای ارائهشده دیده نمیشود، Parts Book و فرم هد Vشکل باید کنترل شوند.
جایگزینی مستقیم تأیید نشده است. شکل هد و نقاط نصب متفاوت است و تطبیق مدار، سوکت و Parts Book لازم است.
خیر. مدل فرعی، بازنگری، سریال، مدار و آرایش نصب میتواند متفاوت باشد؛ کد دقیق Parts Book تعیینکننده است.
