برد سروو WCU5 سوداکوما با کد 625813-70، ماژول الکترونیکی دارای نشانگرهای POWER و TROUBLE و کانکتورهای CN1 تا CN3 برای ماشین بافندگی ZAX-E است. پیش از سفارش، کد کامل، چیدمان کانکتورها، ابعاد قاب، ریویژن، Parts Book و شماره سریال ماشین را تطبیق دهید.
توضيحات و نقد و بررسی برد سروو WCU5 سوداکوما کد 625813-70
برد سروو WCU5 سوداکوما کد 625813-70 یک ماژول الکترونیکی پنلی با نشانگرهای POWER و TROUBLE و کانکتورهای CN1، CN2 و CN3 است که برای کاربرد در سامانه کنترل ماشین بافندگی ZAX-E عرضه میشود. معیار اصلی سفارش، تطبیق همزمان عبارت WCU5، کد کامل 625813-70، آرایش کانکتورها، ابعاد قاب، ریویژن، شماره سریال ماشین و Parts Book همان دستگاه است؛ شباهت ظاهری بهتنهایی جایگزینی مستقیم را ثابت نمیکند.
| مشخصه | اطلاعات فنی |
|---|---|
| نام فارسی | برد سروو WCU5 سوداکوما کد 625813-70 |
| نام انگلیسی | TSUDAKOMA WCU5 Servo Board 625813-70 |
| کد کامل | WCU5 625813-70 |
| شناسه پایه | WCU5 |
| نوع قطعه | ماژول/برد پنلی کنترل سروو |
| ماشین قابل تطبیق | ماشین بافندگی ایرجت سوداکوما ZAX-E، مشروط به کنترل Parts Book و سریال |

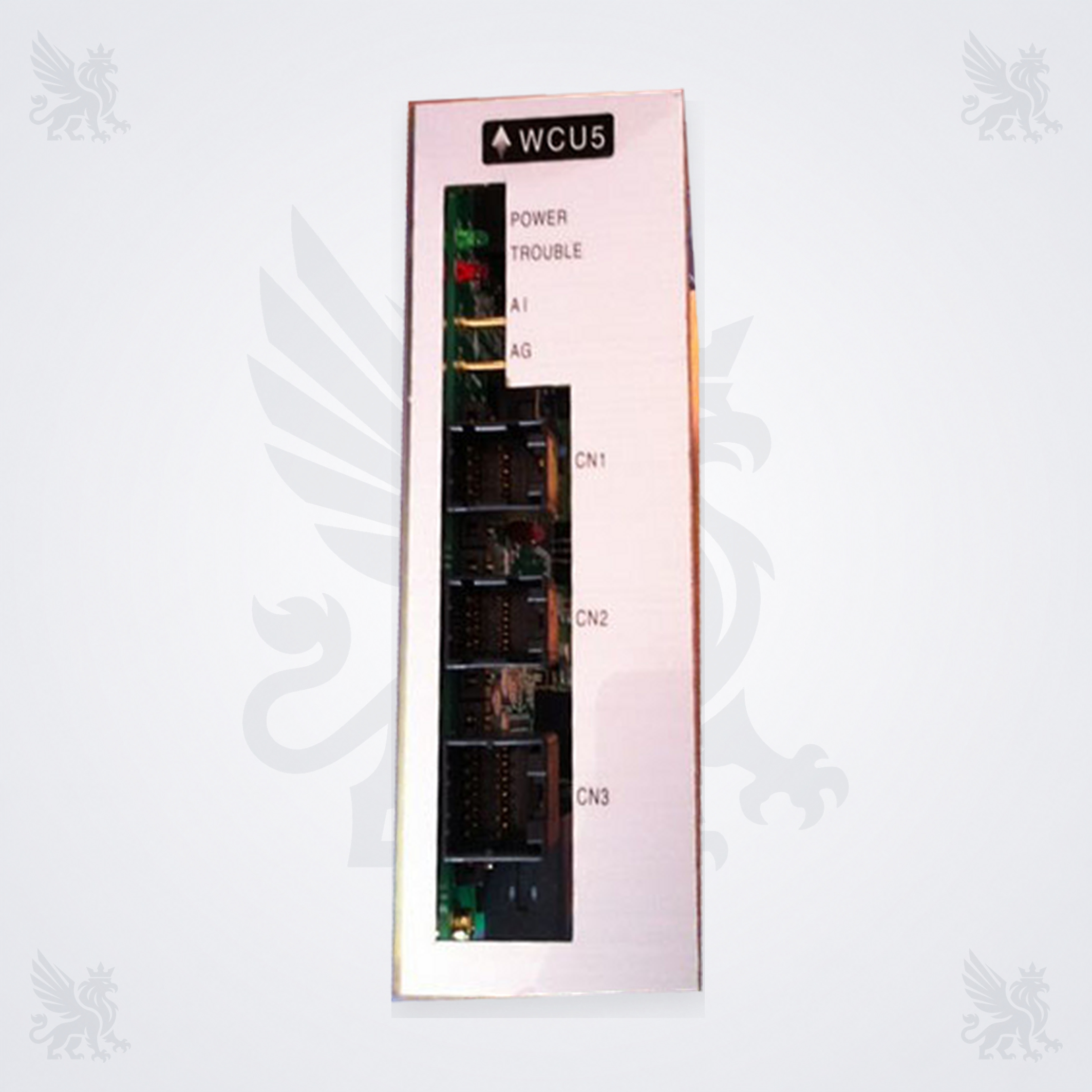

| نشانههای ظاهری | برچسب WCU5، نشانگرهای POWER و TROUBLE، علائم A1 و AG و سه کانکتور CN1 تا CN3 |
| معیار سفارش | کد کامل، ریویژن، هندسه قاب، آرایش کانکتورها، جهت نصب، مدل و شماره سریال ماشین |
برد سروو WCU5 سوداکوما 625813-70 چیست؟
WCU5 یک ماژول الکترونیکی پنلی در مجموعه کنترل ماشین بافندگی است. روی نمونه قابل شناسایی، دو وضعیت POWER و TROUBLE و مسیرهای اتصال A1، AG، CN1، CN2 و CN3 دیده میشود. این علائم برای شناسایی قطعه مفیدند، اما وظیفه دقیق هر پایه و سیگنال باید فقط از نقشه برق و دفترچه سرویس مربوط به همان مدل و سریال خوانده شود.
کد 625813-70 باید بهصورت کامل بررسی شود. حذف پسوند «-70» یا انتخاب بردی که فقط عبارت WCU5 را دارد، بدون کنترل ریویژن و Parts Book میتواند به ناسازگاری مکانیکی، تفاوت کانکتورها یا عملکرد نامطمئن در سامانه کنترل منجر شود.
نقش برد در سامانه ماشین
این ماژول در زنجیره کنترل الکتریکی و سروو قرار میگیرد و از طریق کانکتورهای پنلی با بخشهای مجاور ارتباط دارد. نشانگرهای جلویی امکان مشاهده وضعیت تغذیه و وجود خطای عمومی را فراهم میکنند. برای عیبیابی صحیح باید علاوه بر خود برد، منبع تغذیه، کابلها، سوکتها، ارت، اتصالات مجاور، واحد سروو و پیامهای خطای کنترلر نیز بررسی شوند.
روشن یا خاموش بودن یک LED بهتنهایی دلیل قطعی خرابی برد نیست؛ افت ولتاژ، اتصال ضعیف، آسیب کابل، مشکل واحد مجاور یا تفاوت پیکربندی نیز میتواند نشانه مشابه ایجاد کند.
سازگاری با ماشینهای بافندگی سوداکوما
| مدل ماشین | وضعیت | کنترل پیش از سفارش |
|---|---|---|
| TSUDAKOMA ZAX-E | قابل تطبیق با کد WCU5 625813-70؛ جایگزینی مستقیم وابسته به Parts Book و سریال | عکس کامل برد نصبشده، کد، ریویژن، CN1 تا CN3، قاب و شماره سریال ماشین |
| ZA / ZAX عمومی | جایگزینی مستقیم تأیید نشده است | جدول قطعات مدل دقیق و شماره سریال بررسی شود |
| ZAX9100 | جایگزینی مستقیم تأیید نشده است | کد برد متناظر در Parts Book همان ماشین کنترل شود |
| ZW408 | برای کد کامل 625813-70 تأیید نشده است | صرف شباهت عبارت WCU5 کافی نیست؛ کد و ریویژن کامل لازم است |
روش شناسایی کد و ریویژن درست
- عبارت WCU5 و کد کامل 625813-70 را از روی قطعه، برچسب یا فهرست قطعات ثبت کنید.
- تعداد، جایگاه و جهت کانکتورهای CN1، CN2 و CN3 را با برد نصبشده مقایسه کنید.
- ابعاد و شکل قاب، محل پنجره برد، نوشتههای POWER، TROUBLE، A1 و AG و جهت نصب را تطبیق دهید.
- ریویژن PCB یا برچسبهای پشت و کناره قطعه را در عکس جداگانه بخوانید؛ اطلاعات ناخوانا را حدس نزنید.
- مدل کامل، سال ساخت و شماره سریال ماشین را با Parts Book و نقشه برق همان سریال کنترل کنید.
نشانههایی که بررسی فنی لازم است
روشن نشدن POWER، فعال شدن TROUBLE، قطع ارتباط با واحد مجاور، خطای تکرارشونده سروو یا تغییر رفتار پس از گرم شدن میتواند نیاز به بررسی ایجاد کند؛ بااینحال هیچیک از این علائم بهتنهایی خرابی قطعی برد WCU5 را اثبات نمیکند.
پیش از تعویض، ولتاژ تغذیه طبق مستندات همان ماشین، کیفیت اتصال سوکتها، سلامت کابل و ارت، آلودگی و رطوبت، شلشدن ترمینالها، نشانههای سوختگی و خطاهای ذخیرهشده در کنترلر بررسی شود. تعویض آزمایشی بدون تطبیق کد ممکن است خرابی تازه یا خطای گمراهکننده ایجاد کند.
نصب، نگهداری و ایمنی
- پیش از بازکردن تابلو، برق اصلی و انرژیهای ذخیرهشده را طبق روش ایمن کارخانه قطع و قفلگذاری کنید.
- از حفاظت ESD استفاده کنید و برد را از لبهها بگیرید؛ به پینها، مسیرهای مدار و قطعات فشار وارد نکنید.
- قبل از جداسازی، از جهت نصب و هر سه کانکتور عکس واضح بگیرید و برچسبگذاری انجام دهید.
- سوکت را با کشیدن کابل جدا نکنید و هیچ کانکتور یا پیچ را با زور، خمکاری یا سوراخکاری منطبق نکنید.
- پس از نصب، ابتدا بازرسی چشمی و سپس آزمون طبق دستورالعمل سرویس انجام شود؛ در صورت امکان ماشین با حالت کمسرعت یا آزمون کنترلشده بررسی شود.
ثبت علت خرابی، وضعیت کابلها و واحدهای مجاور و تاریخچه تعمیرات کمک میکند خرابی تکراری به اشتباه فقط به برد نسبت داده نشود. برنامه موجودی نیز بهتر است بر اساس مصرف واقعی، زمان تأمین و سابقه خرابی همان ماشین تنظیم شود.
اطلاعات لازم برای استعلام و سفارش
برای بررسی توسط فراتکس پارتس، عکس روبهرو و پشت برد، عکس نزدیک از همه کدها و ریویژنها، تصویر CN1 تا CN3، مدل کامل ماشین، شماره سریال، شماره صفحه Parts Book، شرح خطا و نتیجه بررسی منبع تغذیه و کابلها ارسال شود. اگر قطعه قبلاً تعمیر شده است، نوع تعمیر و علائم فعلی نیز اعلام شود.
پرسشهای متداول
آیا عبارت WCU5 برای سفارش کافی است؟
خیر. کد کامل 625813-70، ریویژن، آرایش کانکتورها، ابعاد قاب و اطلاعات ماشین باید همزمان تطبیق داده شوند.
آیا این برد برای همه مدلهای ZAX قابل استفاده است؟
خیر. این محتوا فقط ZAX-E را برای تطبیق معرفی میکند. کاربرد در ZA، سایر ZAXها یا ZAX9100 بدون Parts Book و تأیید کد همان ماشین قطعی نیست.
روشن شدن چراغ TROUBLE یعنی برد خراب است؟
نه الزاماً. تغذیه، کابل، ارت، سوکت، واحد سروو و خطاهای کنترلر باید همراه برد بررسی شوند.
آیا WCU5 ماشین ZW408 جایگزین همین قطعه است؟
برای کد کامل 625813-70 جایگزینی مستقیم تأیید نشده است. عبارت مشترک WCU5 بدون کد و ریویژن کامل کافی نیست.
استعلام فنی از فراتکس پارتس: برای تطبیق برد سروو WCU5 سوداکوما 625813-70، عکس واضح قطعه، کد و ریویژن، مدل و شماره سریال ماشین، صفحه Parts Book و شرح خطا را ارسال کنید تا پیش از سفارش، اختلاف کد یا کانکتورها بررسی شود.
