برد کنترل WCU6 سوداکوما کد 625850-70 برای سیستم Double Beam یک برد الکترونیکی صنعتی مربوط به پیکربندی دو بیم تار در ماشین بافندگی سوداکوما است. کد سفارش 625850-70 روی لیبل فلزی پشت مجموعه دیده میشود و عبارت TS-510C روی سطح PCB قابل مشاهده است. این دو نوشته کاربرد یکسانی ندارند و کد نهایی سفارش باید از Parts Book همان ماشین تأیید شود. منبع عمومی رسمی، انتساب این کد را به تمام نسلها و شمارهسریالهای سوداکوما تأیید نمیکند؛ بنابراین تا تطبیق کامل کد، ریویژن، کانکتورها، پیکربندی Double Beam و سریال ماشین، جایگزینی مستقیم تأیید نشده است.
| مشخصه | اطلاعات قابل اتکا |
|---|
| نام فارسی | برد کنترل WCU6 سوداکوما برای سیستم Double Beam |
| نام انگلیسی | TSUDAKOMA WCU6 Control Board for Double Beam System |
| کد کامل قطعه | 625850-70؛ پسوند -70 بخشی از کد فنی است |
| خانواده برد | WCU6 |
| نشان چاپی روی PCB | TS-510C؛ نشان برد است و نباید خودکار جای کد سفارش 625850-70 استفاده شود |
| نوع قطعه | برد کنترل صنعتی چندکانکتوره ماشین بافندگی ایرجت |
| پیکربندی مرجع | Double Beam یا دو بیم تار |
| کارکرد کلی قابل بیان | مدیریت و تبادل سیگنالهای کنترلی مرتبط با زیرسامانه بیم تار؛ شرح دقیق پایهها نیازمند نقشه برق همان ماشین است |
| وضعیت سازگاری | نیازمند تطبیق Parts Book و شماره سریال؛ جایگزینی مستقیم تأیید نشده است |
| معیار نهایی سفارش | تطبیق 625850-70، WCU6، TS-510C، ریویژن PCB، تعداد و جهت کانکتورها، پیکربندی Double Beam و سریال ماشین |
برد WCU6 سوداکوما کد 625850-70 چیست؟

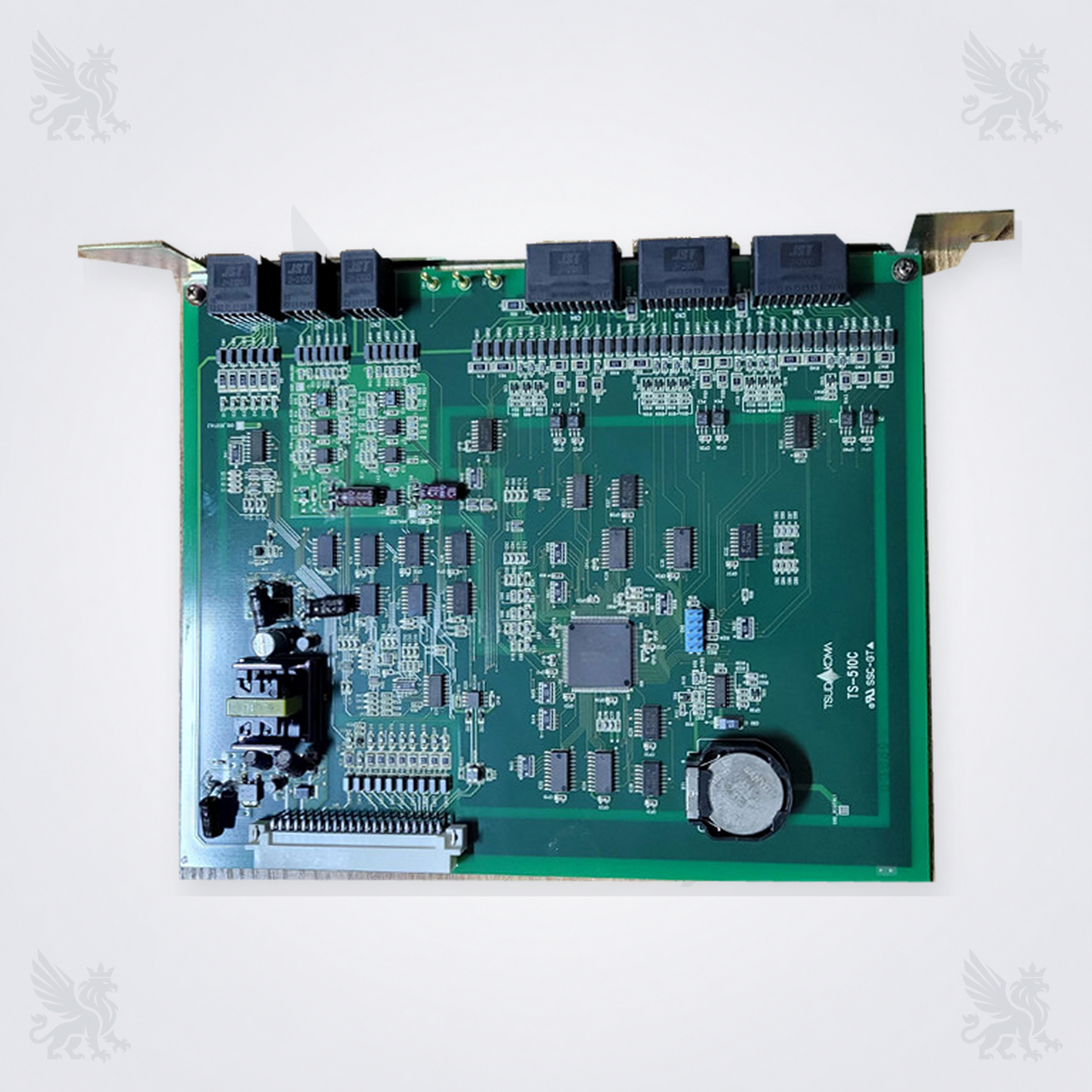

WCU6 نام خانواده این برد کنترلی است و 625850-70 کد کامل درجشده روی لیبل مجموعه محسوب میشود. نمونه تصویری از یک PCB سبزرنگ با مدارهای مجتمع، بخشهای تغذیه و حفاظت، رلهها یا قطعات سوئیچینگ، باتری پشتیبان، چند کانکتور و براکت فلزی تشکیل شده است. آرایش این اجزا نشان میدهد برد با چند مدار میدانی و بخش کنترل ماشین در ارتباط است؛ با این حال بدون نقشه برق نمیتوان وظیفه هر کانکتور، سطح ولتاژ یا ترتیب تست را قطعی اعلام کرد.
در نامگذاری مرجع، این برد برای پیکربندی Double Beam معرفی شده است. در مستند رسمی سوداکوما نیز Double Beam بهعنوان یکی از گزینههای سیستم Let-off مطرح میشود. این موضوع جایگاه کلی کاربرد را روشن میکند، اما به معنی مناسببودن 625850-70 برای هر ماشینی که دو بیم دارد نیست.
نقش برد در پیکربندی Double Beam
- تبادل سیگنالهای کنترلی مرتبط با زیرسامانه بیم تار در پیکربندی تعریفشده ماشین.
- برقراری ارتباط میان بخش پردازش برد و تجهیزات یا بردهای مجاور از طریق کانکتورهای چندپین.
- سوئیچکردن یا انتقال برخی فرمانها به کمک قطعات رلهای و مدارات خروجی قابل مشاهده روی PCB.
- نگهداری بخشی از دادهها یا وضعیت تعریفشده مدار به کمک قطعه پشتیبان نصبشده روی برد، طبق طراحی OEM.
- کار در کنار سنسورها، انکودرها، درایوها، هارنسها و بردهای دیگر؛ جزئیات دقیق تابع مدل و آپشنهای همان ماشین است.
در سیستم دو بیم، تنظیمات مکانیکی و الکترونیکی هر دو مسیر تار باید هماهنگ با نسخه نرمافزار و نقشه ماشین باشد. برد سالم نیز در صورت وجود افت ولتاژ، قطعی هارنس، خرابی سنسور یا ایراد درایو میتواند خطا یا عملکرد نامنظم نشان دهد.
ساختار و نشانههای قابل مشاهده

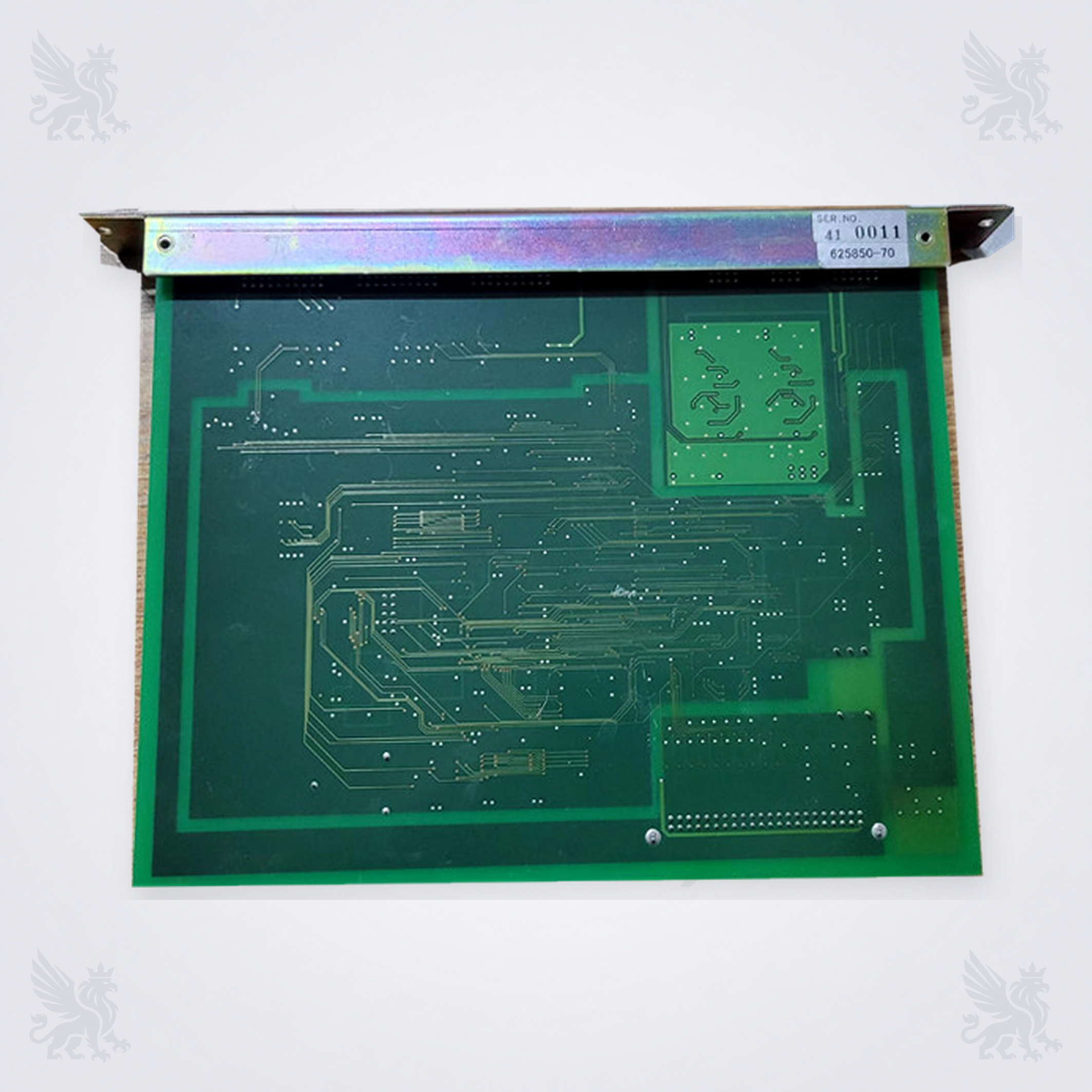

- لیبل فلزی پشت براکت با کد واضح 625850-70؛ این کد باید کامل ثبت شود.
- عبارت WCU6 در عنوان فنی خانواده برد.
- نوشته TS-510C روی PCB بههمراه نشان TSUDAKOMA.
- چند ردیف کانکتور در لبههای برد با تعداد پین و جهت مکانیکی مشخص.
- چند قطعه رلهای یا سوئیچینگ در لبه بالایی مجموعه.
- باتری یا قطعه پشتیبان گرد در بخش کناری که وضعیت فیزیکی و مشخصات آن باید کنترل شود.
- براکت فلزی نگهدارنده با نقاط نصب مشخص؛ شکل و جهت آن بخشی از تطبیق مکانیکی است.
عدد سریال دیدهشده روی یک نمونه تصویری، شناسه همان نمونه است و نباید بهعنوان کد عمومی محصول استفاده شود. برای خرید، کد 625850-70، تمام نوشتههای ریویژن و تصویر دو سمت برد فعلی مشتری اهمیت بیشتری دارند.
بررسی سازگاری و جایگزینی
| ماشین یا قطعه مورد مقایسه | وضعیت قابل اتکا | کنترل لازم پیش از سفارش |
|---|
| ماشین سوداکوما با Double Beam و کد 625850-70 در Parts Book | گزینه قابل بررسی برای همان ماشین و همان پیکربندی | ریویژن، TS-510C، آرایش سوکتها، براکت، نسخه نرمافزار و شماره سریال تطبیق داده شود |
| نسلهای جدید سوداکوما دارای گزینه Double Beam | وجود گزینه Double Beam در مستند OEM تأیید شده، اما نگاشت عمومی کد 625850-70 به همه مدلها منتشر نشده است | Parts Book و نقشه برق همان مدل و سریال بررسی شود |
| سایر ماشینهای سوداکوما با دو بیم | مشابهت کاربرد یا نام سیستم برای تأیید نصب کافی نیست | کد قطعه فعلی و صفحه Parts Book باید دقیقاً 625850-70 را نشان دهد یا جایگزین رسمی معرفی شده باشد |
| بردهای WCU6 یا WCU6.2 با کدهای نزدیک | همنامی یا شباهت ظاهری به معنی همارزی نیست | هر کد، پسوند، ریویژن، کانکتور و برنامه داخلی مستقل بررسی شود |
نتیجه سازگاری: مستند رسمی سوداکوما وجود پیکربندی Double Beam را در بخش Let-off تأیید میکند، اما منبع عمومی رسمی که کد 625850-70 را به تمام مدلها یا شمارهسریالهای دارای این آپشن مرتبط کند یافت نشد. معیار نهایی، Parts Book و مشخصات خود ماشین است و تا تکمیل این تطبیق، جایگزینی مستقیم تأیید نشده است.
تفاوت 625850-70، WCU6 و TS-510C
این سه نوشته سه نقش متفاوت دارند: 625850-70 کد کامل قطعه روی لیبل مجموعه است، WCU6 نام خانواده برد محسوب میشود و TS-510C نشانه چاپشده روی PCB نمونه است. هیچکدام نباید بدون بررسی مستندات جای دیگری را بگیرد. همچنین حذف پسوند -70 میتواند باعث سفارش اشتباه شود.
- کد 625850-70 را دقیقاً با خط تیره و پسوند ثبت کنید.
- عبارت WCU6 و تمام شمارههای ریویژن دو سمت برد را جداگانه عکسبرداری کنید.
- نشان TS-510C را با برد فعلی مقایسه کنید، اما آن را کد سفارش مستقل فرض نکنید.
- کدهای نزدیک خانواده WCU، از جمله نسخههای WCU6.2، باید مستقل بررسی شوند.
- تعداد پین، محل سوکتها، جهت شیارها و براکت فلزی را تصویر به تصویر تطبیق دهید.
- شماره سریال روی لیبل یک برد، شناسه همان نمونه است و الزاماً در همه قطعات یکسان نیست.
علائم نیاز به بازرسی و عیبیابی
ناهماهنگی عملکرد دو بیم، تغییرات غیرعادی در کشش تار، خطای متناوب Let-off، توقف مرتبط با مسیر بیم، قطع ارتباط، ریست ناخواسته، گرمشدن، بوی سوختگی، خوردگی یا تغییر رنگ سوکتها از نشانههای نیاز به بررسی هستند. این علائم بهتنهایی خرابی برد WCU6 را ثابت نمیکنند؛ سنسور، انکودر، درایو، موتور، کابل، منبع تغذیه و تنظیمات ماشین نیز میتوانند علائم مشابه ایجاد کنند.
- کد خطا، زمان وقوع، شرایط بافت و اینکه مشکل مربوط به کدام بیم است ثبت شود.
- پس از قطع و ایمنسازی برق، آثار حرارت، خازن معیوب، خوردگی، آلودگی و سوکت شل بررسی شود.
- ولتاژ تغذیه و اتصال زمین فقط مطابق نقشه برق و با ابزار مناسب اندازهگیری شود.
- هارنسها، سنسورها، انکودرها، درایوها و عملگرهای مرتبط پیش از محکومکردن برد آزمون شوند.
- تعویض آزمایشی فقط با بردی انجام شود که کد، ریویژن و پیکربندی آن رسماً تأیید شده باشد.
قطعات و مدارهای مجاور که باید کنترل شوند
- منبع تغذیه و پایداری ولتاژ در زمان راهاندازی و زیر بار.
- اتصال زمین حفاظتی و زمین سیگنال بر اساس نقشه رسمی ماشین.
- هارنسها، پینها، قفل سوکت و هرگونه کشش یا آسیب مکانیکی کابل.
- سنسورها و انکودرهای مرتبط با هر بیم تار، در صورت وجود در پیکربندی ماشین.
- درایوها، موتورها و عملگرهای Let-off که میتوانند جریان یا بازخورد غیرعادی ایجاد کنند.
- برد اصلی، بردهای واسط و ارتباطات بینبردی مرتبط با WCU6.
- تهویه تابلو، دمای محیط، گردوغبار رسانا، روغن و رطوبت.
نصب، حمل و نگهداری ایمن
هشدار ایمنی و ESD: پیش از بازکردن تابلو، برق اصلی و منابع ذخیرهشده را طبق دستورالعمل ایمنی قطع، قفلگذاری و بیبرقی را تأیید کنید. برد WCU6 نسبت به تخلیه الکترواستاتیک، اتصال اشتباه سوکت و ولتاژ نامناسب حساس است؛ نصب و تست باید توسط تکنسین واجد صلاحیت انجام شود.
- قبل از جداسازی، از محل برد، جهت براکت و تکتک کانکتورها عکس شمارهگذاریشده بگیرید.
- از بند مچ و سطح کار ESD استفاده کنید و برد را از لبههای مجاز بگیرید.
- برای بیرونآوردن سوکت، بدنه کانکتور را بگیرید و کابل را نکشید.
- هیچ سوکت مشابهی را با فشار در محل اشتباه جا نزنید و کلید مکانیکی را کنترل کنید.
- باتری یا قطعات سوکتی را بدون دستورالعمل معتبر و ثبت تنظیمات جابهجا نکنید.
- از اعمال ولتاژ حدسی یا اتصال مستقیم ابزار آزمون به پایههای ناشناخته خودداری کنید.
- برای حمل از کیسه آنتیاستاتیک، محافظ کانکتور و بستهبندی ضربهگیر استفاده کنید.
- پس از نصب، ابتدا وضعیت تغذیه و خطاهای ثابت و سپس عملکرد هر دو بیم را طبق روش سرویس بررسی کنید.
اطلاعات لازم برای استعلام از فراتکس پارتس
- عکس واضح لیبل 625850-70 و تمام نوشتههای ریویژن روی دو سمت PCB.
- نمای کامل و مستقیم از روی برد، پشت برد، براکت و همه کانکتورها.
- تصویر نزدیک عبارت WCU6 و نشان TS-510C یا کد متناظر روی قطعه موجود.
- مدل کامل، سال ساخت و شماره سریال ماشین از روی نامپلیت.
- تأیید اینکه ماشین تکبیم، Twin Beam یا Double Beam است و مشخصات آپشن نصبشده.
- صفحه Parts Book یا بخش نقشه برق که کد WCU و شماره قطعه را نشان میدهد.
- شرح خطا، زمان وقوع و نتیجه بررسی تغذیه، کابل، سنسور، انکودر و درایوهای مرتبط.
پرسشهای متداول
آیا برد 625850-70 برای همه ماشینهای Double Beam سوداکوما مناسب است؟
خیر. Double Beam نوع پیکربندی سیستم است و برای تأیید برد کافی نیست؛ کد کامل، ریویژن، کانکتورها، Parts Book و شماره سریال باید تطبیق داده شوند.
آیا TS-510C همان کد سفارش قطعه است؟
خیر. TS-510C روی PCB نمونه دیده میشود، اما کد کامل قطعه روی لیبل مجموعه 625850-70 است. هر دو نوشته باید در تطبیق فنی ثبت شوند.
آیا WCU6 و WCU6.2 جایگزین یکدیگر هستند؟
صرف شباهت نام برای جایگزینی کافی نیست. کد قطعه، پسوند، ریویژن، برنامه داخلی، براکت و آرایش سوکتهای هر نسخه باید مستقل بررسی شود.
آیا ناهماهنگی دو بیم خرابی قطعی برد WCU6 را ثابت میکند؟
خیر. سنسورها، انکودرها، درایوها، موتورها، هارنس، تغذیه و تنظیمات مکانیکی یا نرمافزاری نیز باید بررسی شوند.
برای دریافت قیمت و تأیید نسخه چه اطلاعاتی لازم است؟
تصاویر دو سمت برد، کد 625850-70، نشان TS-510C، ریویژنها، کانکتورها، مشخصات Double Beam، نامپلیت و صفحه Parts Book را برای فراتکس پارتس ارسال کنید.
استعلام فنی از فراتکس پارتس: برای بررسی برد WCU6 سوداکوما کد 625850-70، عکس کامل دو سمت برد، نشان TS-510C، ریویژن PCB، آرایش کانکتورها و براکت، مشخصات Double Beam، مدل و سریال ماشین و صفحه Parts Book را ارسال کنید. کارشناسان فراتکس پارتس اطلاعات فنی را پیش از اعلام موجودی یا پیشنهاد هر نسخه جایگزین بررسی میکنند.
