این مجموعه برای کنترل قطعووصل یک مسیر اصلی هوا در مدار پنوماتیک ماشین بافندگی جت هوا معرفی شده است. کد ED01205A در بازار برای این فرم قطعه و ماشین ZAX9100 به کار میرود، اما انتساب OEM و سازگاری آن در منبع رسمی سوداکوما تأیید نشده است. سفارش باید با کد Parts Book، آرایش پورتها، سوکت، کابل، مدل و سریال ماشین کنترل شود؛ جایگزینی مستقیم تأیید نشده است.
| مشخصه | اطلاعات |
|---|---|
| نام فارسی | شیر برقی اصلی سوداکوما ED01205A (کد مرجع بازار) |
| نام انگلیسی | TSUDAKOMA Main Solenoid Valve ED01205A — Market Reference Code |
| کد کامل | ED01205A — کد مرجع بازار؛ انتساب OEM نیازمند تطبیق است |
| پسوند کد | حرف A بخشی از کد کامل است و نباید در استعلام حذف شود |
| نوع قطعه | شیر برقی اصلی مدار پنوماتیک |
| ماشین اعلامشده | سوداکوما ZAX9100؛ سازگاری بازار و نیازمند تأیید فنی |
| وظیفه عمومی | تبدیل فرمان الکتریکی به قطعووصل مسیر اصلی هوا در مدار پنوماتیک |
| معیار اصلی سفارش | کد کامل Parts Book، تعداد و محل پورتها، فرم بدنه، سوکت، مسیر کابل، جهت نصب، مدل و سریال ماشین |

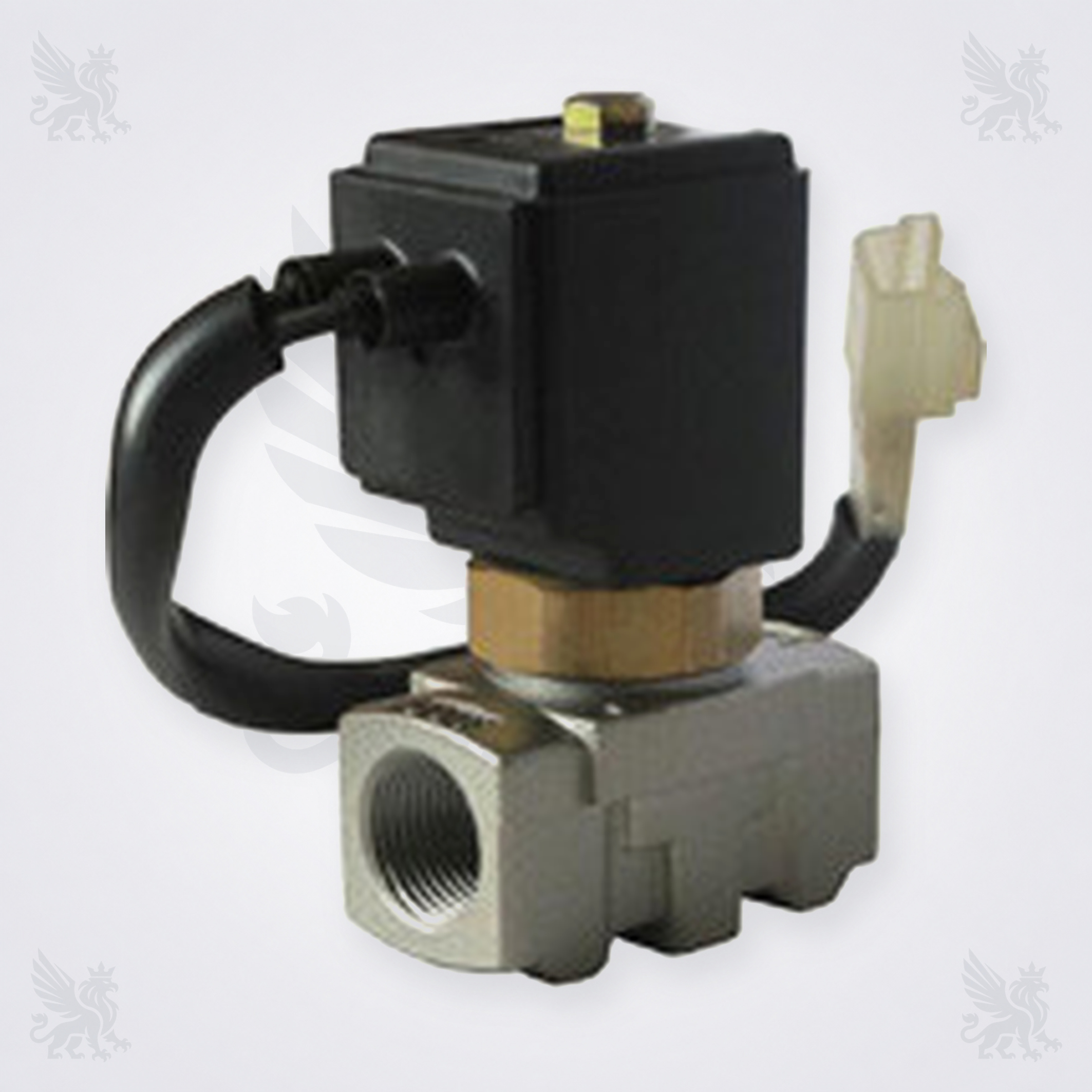

این قطعه یک مجموعه شیر برقی پنوماتیک با کویل مشکی، رابط برنجی، بدنه فلزی، پورت رزوهدار، کابل و سوکت است. با دریافت فرمان الکتریکی، مسیر اصلی هوای مربوط به مدار را قطع یا وصل میکند. عبارت «شیر برقی اصلی» و کد مرجع ED01205A بهتنهایی نوع مسیر، وضعیت عادی شیر، ولتاژ کویل یا مشخصات فشار را تعیین نمیکنند؛ این موارد باید از مدارک همان ماشین خوانده شوند.
در ماشین بافندگی جت هوا، فرمان کنترلی به کویل شیر میرسد تا مسیر اصلی تعیینشده در مدار پنوماتیک برقرار یا متوقف شود. عملکرد مجموعه به سلامت منبع هوا، فیلتر، شیلنگها، اتصالات، آببندیها، سوکت، کابل و خروجی کنترل وابسته است. خود شیر فشار تولید نمیکند و خرابی هر جزء مجاور میتواند نشانهای شبیه ایراد شیر ایجاد کند.
| مدل یا خانواده | وضعیت | کنترل پیش از سفارش |
|---|---|---|
| TSUDAKOMA ZAX9100 | سازگاری اعلامشده در بازار؛ جایگزینی مستقیم تأیید نشده است | کد Parts Book، سریال ماشین، عکس نمونه، پورتها، سوکت و کابل |
| TSUDAKOMA ZAX / ZAX-L / ZAX9200 و سایر مدلها | تأیید نشده؛ شباهت نام یا ظاهر دلیل سازگاری نیست | شماره قطعه کامل و بررسی Parts Book همان مدل، آپشن و سریال |
خانوادههای مختلف ZAX میتوانند از نظر مدار، بدنه، پورت، کویل یا سوکت تفاوت داشته باشند. کد یا شکل نزدیک نباید بدون تطبیق کامل بهعنوان جایگزین مستقیم پذیرفته شود.
قطعووصل نامنظم هوا، پاسخ دیرهنگام، نشتی، صدای غیرعادی، گرمشدن غیرعادی کویل یا خطای کنترلی میتواند بررسی را ضروری کند؛ اما این علائم بهتنهایی خرابی شیر را ثابت نمیکنند. فشار و کیفیت هوای ورودی، فیلتر، شیلنگ، اتصال، آببندی، سیمکشی، سوکت و فرمان خروجی نیز باید آزمایش شوند.
ثبت علت خرابی، وضعیت هوای ورودی و سلامت قطعات مجاور از تعویض تکراری جلوگیری میکند. برنامه موجودی یدکی نیز بهتر است بر اساس مصرف واقعی و سابقه سرویس ماشین تنظیم شود.
برای بررسی فراتکس پارتس، عکس واضح از همه وجوه شیر، نمای نزدیک نوشتههای کویل و کابل، تصاویر پورتها و سوکت، کد کامل Parts Book، مدل دقیق، آپشن، شماره سریال ماشین و محل نصب را ارسال کنید. عکس نمونه بازشده باید بدون برش و با نور کافی باشد.
این کد برای شناسایی بازار قطعه استفاده میشود، اما انتساب OEM آن در منبع رسمی در دسترس تأیید نشده است؛ Parts Book ماشین باید کنترل شود.
خیر. پسوند A بخشی از کد کامل ED01205A است و حذف آن میتواند تطبیق را مبهم یا اشتباه کند.
خیر. جایگزینی مستقیم تأیید نشده است و کد Parts Book، پورتها، سوکت، مدل و سریال باید یکسان یا رسماً معادل باشند.
خیر. شیلنگ، اتصال، آببندی، رزوه، نشیمن و کیفیت هوای ورودی باید همراه با شیر بررسی شوند.
ولتاژ نباید از روی ظاهر حدس زده شود؛ نوشته کویل، نقشه برق و Parts Book همان ماشین ملاک انتخاب است.
برای جلوگیری از ارسال نسخه نامنطبق، تصاویر کامل قطعه، کد خوانا، مدل دقیق، شماره سریال ماشین، شماره Parts Book و محل نصب را برای فراتکس پارتس بفرستید. بررسی سفارش بر اساس مجموعه این اطلاعات انجام میشود، نه فقط عنوان ZAX9100 یا کد مرجع بازار.
