این قطعه یک ماژول نمایشگر صنعتی برای نمایش اطلاعات در پنل اپراتوری ماشین است. کد کامل EDMGRB7KIF و نام Matsushita Electric Industrial Co., Ltd. روی برچسب نمونه خوانده میشود. کاربرد آن برای ماشین جت هوای سوداکوما ZAX-E و ارتباط با کد 627B61 در منابع ثانویه گزارش شده است، اما نگاشت رسمی این کد به تمام شمارههای سریال در دسترس نبود؛ بنابراین لیبل، ابعاد، وضوح، کانکتورها، کابل نور پسزمینه و Parts Book همان ماشین باید پیش از سفارش تطبیق داده شوند.
| مشخصه | اطلاعات |
|---|---|
| نام فارسی | نمایشگر LCD ماتسوشیتا EDMGRB7KIF |
| نام انگلیسی | Matsushita Industrial LCD Display Module EDMGRB7KIF |
| کد کامل روی لیبل | EDMGRB7KIF |
| سازنده درجشده روی لیبل | Matsushita Electric Industrial Co., Ltd. |
| نوع قطعه | ماژول نمایشگر LCD صنعتی؛ تاچ پنل یا صفحه کلید ممبران نیست |
| ماشین گزارششده | ماشین جت هوای سوداکوما ZAX-E؛ تطبیق مستقیم همه سریالها تأیید نشده است |
| کد متقاطع گزارششده | 627B61؛ باید در Parts Book همان شماره سریال تأیید شود |
| مشخصات بازار گزارششده | اندازه ۱۲٫۱ اینچ و وضوح 800×600؛ دیتاشیت رسمی دردسترس پیدا نشد |
| معیار اصلی سفارش | کد کامل لیبل، Parts Book، ابعاد ماژول و ناحیه فعال، وضوح، کانکتورها، پینآرایی و کابلهای نور پسزمینه |

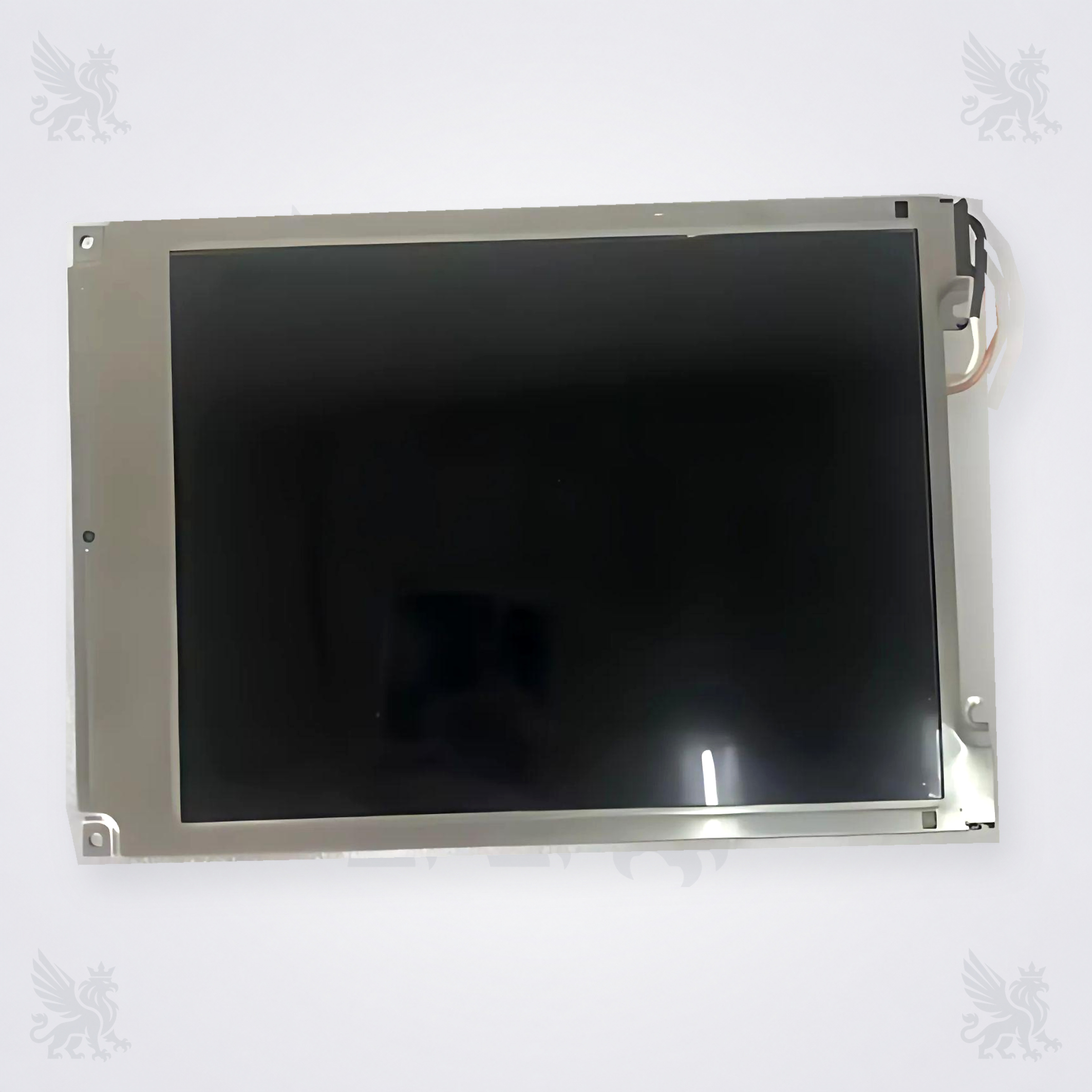

این قطعه یک ماژول LCD صنعتی با قاب فلزی، سطح نمایش و اتصالات الکتریکی است که تصویر تولیدشده توسط مدار پنل اپراتوری را نمایش میدهد. کد EDMGRB7KIF روی برچسب پشت نمونه ثبت شده و معیار اصلی شناسایی همین کد کامل است. نوع رابط سیگنال، ولتاژها، ترتیب پینها و جزئیات راهاندازی نباید از روی ظاهر حدس زده شوند و باید از دیتاشیت همان بازنگری یا مدار پنل استخراج شوند.
نمایشگر اطلاعات وضعیت ماشین، منوها، تنظیمات مجاز، پیامهای کنترلی و هشدارهای سامانه را در اختیار اپراتور قرار میدهد. ماژول LCD فقط بخش تولید تصویر است؛ برد کنترل، کابل سیگنال، منبع تغذیه، مدار نور پسزمینه، تاچ یا ممبران و قاب جلویی اجزای جداگانهای هستند. خرابی یکی از این بخشها میتواند علامتی شبیه خرابی خود نمایشگر ایجاد کند و باید مسیر کامل تصویر بررسی شود.
| بخش | وظیفه | کنترل هنگام عیبیابی |
|---|---|---|
| نمایشگر LCD | تولید و نمایش تصویر پنل | تصویر، خطوط، لکهها، روشنایی و اتصال سیگنال |
| تاچ پنل | دریافت موقعیت لمس کاربر | پاسخ نقاط صفحه، فلت و کالیبراسیون |
| صفحه کلید ممبران | دریافت فرمان از کلیدهای فشاری | کلیدها، مسیرهای چاپی، فلت و کانکتور |
| مدار نور پسزمینه | تأمین روشنایی پشت صفحه | کابلها، کانکتورها و مدار راهانداز با رعایت هشدار ولتاژ |
وجود تصویر بسیار کمرنگ زیر نور خارجی میتواند مسیر بررسی نور پسزمینه را مطرح کند، درحالیکه صفحه کاملاً سفید، خطوط ثابت یا تصویر ناقص ممکن است از سیگنال، تغذیه، کابل، اتصال یا خود ماژول ناشی شود. هیچیک از این علائم بهتنهایی خرابی قطعی LCD را ثابت نمیکند.
| مدل یا کد | وضعیت | کنترل پیش از سفارش |
|---|---|---|
| TSUDAKOMA ZAX-E | برای EDMGRB7KIF در منابع ثانویه گزارش شده است؛ جایگزینی مستقیم برای همه سریالها تأیید نشده است | Parts Book همان سریال، مدل پنل، لیبل کامل، ابعاد، وضوح، رابط سیگنال و کابل نور پسزمینه |
| 627B61 | بهعنوان کد متقاطع مرتبط گزارش شده، اما سند رسمی نگاشت دردسترس پیدا نشد | تأیید در Parts Book همان ماشین و و مقایسه کامل نمونه بازشده |
| KL6440RSTS / KL6440SSTT-B / KL6440ASTC | همارزی با EDMGRB7KIF تأیید نشده و دادههای بررسیشده آنها را بهصورت خانوادههای متفاوت نشان میدهد | هر کد باید جداگانه با لیبل، اندازه، وضوح، پینآرایی و ماشین مقصد تطبیق داده شود |
| سایر مدلهای سوداکوما یا ماشینهای دیگر | تأیید نشده؛ شباهت قاب یا اندازه اسمی دلیل جانشینی نیست | فقط Parts Book رسمی همان شماره سریال و تطبیق فنی کامل |
تاریخچه رسمی سوداکوما آغاز تولید ZAX-e را ثبت میکند، ولی آن صفحه یک فهرست قطعه نیست و کد EDMGRB7KIF را به مدل متصل نمیکند. بنابراین سازگاری ZAX-E در این محتوا بهصورت گزارششده درج شده و تأیید نهایی باید از Parts Book و نمونه واقعی همان ماشین انجام شود.
خاموشبودن صفحه، نور بسیار کم، تصویر سفید، خطوط ثابت، لکه، پرش تصویر یا تغییر رنگ میتواند بازرسی ماژول نمایشگر را ضروری کند. این نشانهها خرابی قطعی LCD را ثابت نمیکنند؛ منبع تغذیه، برد کنترل، کابل سیگنال، کانکتورها، مدار نور پسزمینه و تنظیمات پنل نیز باید بررسی شوند. بخش نور پسزمینه ممکن است دارای ولتاژ خطرناک باشد و آزمایش آن باید توسط تعمیرکار واجد صلاحیت انجام شود.
ثبت سابقه خرابی، وضعیت کابلها، نتیجه آزمون تغذیه و شرایط محیطی میتواند از تعویض غیرضروری ماژول جلوگیری کند. آلودگی، رطوبت، گرمای زیاد، اتصال ضعیف یا خرابی مدار راهانداز ممکن است باعث تکرار ایراد حتی پس از نصب نمایشگر دیگر شود.
برای بررسی فراتکس پارتس، عکس واضح از نمای جلو و پشت، تصویر نزدیک از همه لیبلها، کانکتور سیگنال و سوکتهای نور پسزمینه را ارسال کنید. ابعاد کامل ماژول و ناحیه فعال، مدل پنل اپراتوری، شماره برد کنترل، مدل و شماره سریال ماشین، سال ساخت، کد Parts Book و شرح دقیق ایراد تصویر نیز لازم است. اگر روی نمونه کد دیگری غیر از EDMGRB7KIF دیده میشود، هر دو کد باید جداگانه ثبت شوند.
کد خواندهشده از برچسب نمونه EDMGRB7KIF است و باید بهصورت کامل و بدون حذف حروف ثبت شود.
کاربرد آن برای ZAX-E در منابع ثانویه گزارش شده، اما تأیید همه سریالها در دسترس نیست؛ Parts Book و مشخصات پنل واقعی باید کنترل شوند.
627B61 بهعنوان کد متقاطع مرتبط گزارش شده است، اما همارزی قطعی باید در Parts Book شماره سریال ماشین تأیید شود.
جایگزینی مستقیم تأیید نشده است. هر کد KL6440 باید از نظر اندازه، وضوح، کانکتور، پینآرایی و ماشین مقصد جداگانه بررسی شود.
خیر. تغذیه، برد کنترل، کابل سیگنال، مدار نور پسزمینه و کانکتورها نیز میتوانند همان علامت را ایجاد کنند.
برای کاهش ریسک ارسال نسخه نامنطبق، کد EDMGRB7KIF، تصاویر کامل دو سمت ماژول، همه لیبلها و اتصالات، ابعاد دقیق، مدل پنل اپراتوری، مدل و شماره سریال ماشین و کد Parts Book را برای فراتکس پارتس بفرستید. عنوان عمومی «نمایشگر سوداکوما» یا شباهت قاب برای تأیید قطعه کافی نیست.
