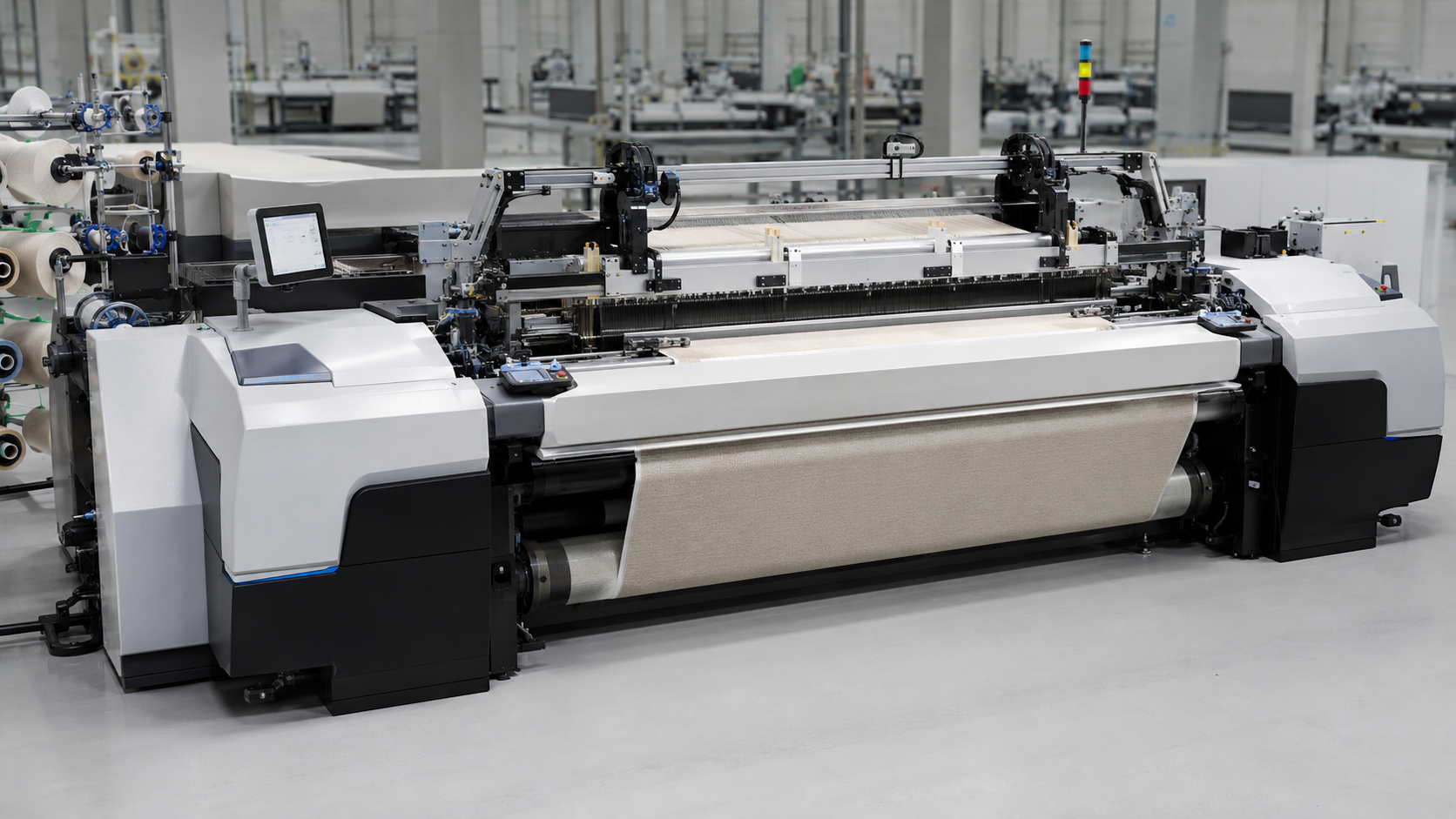

قطعات ماشین بافندگی پیکانول Ultimax
قطعات ماشین بافندگی پیکانول Ultimax
در این صفحه میتوانید قطعات ماشین بافندگی راپیر Picanol Ultimax را بر اساس کد فنی، نوع سیستم راپیر، محل نصب و پیکربندی ماشین بررسی کنید. قطعات این خانواده میتواند شامل گریپر، نوار راپیر، راهنما، چرخ و مجموعه محرک راپیر، سنسور، کاتر پود و اجزای مکانیکی و الکترونیکی باشد.
مدل ماشین Picanol Ultimaxفناوری پودگذاری راپیر با سامانه گریپر متناسب با کاربردخدمات فراتکس پارتس بررسی فنی، تأمین و امکانسنجی ساخت قطعهمشاهده راهنمای کامل شناسایی و سفارش قطعات Ultimax
Picanol Ultimax چه نوع ماشین بافندگی است؟
Ultimax پلتفرم جدید ماشینهای بافندگی راپیر پیکانول است که نخستین بار در سال ۲۰۲۳ معرفی شد. در ماشین راپیر، نخ پود بهوسیله گریپرها و مجموعه انتقال راپیر از میان دهنه عبور میکند. بنابراین انتخاب قطعات باید با توجه به نوع گریپر، مسیر راپیر، عرض و پیکربندی ماشین انجام شود.
سامانههای راپیر قابل استفاده در Ultimax
GC یا Guided Gripper
در سیستم Guided Gripper، هدایت گریپر و نوار راپیر در مسیر مشخص انجام میشود. شکل گریپر، نوع راهنما، نوار، موقعیت نصب و کاربرد پارچه باید هنگام سفارش قطعه بررسی شود.
FF یا Free Flight
در سیستم Free Flight، ساختار هدایت و انتقال گریپر با سیستم GC یکسان نیست. قطعات گریپر، نوار راپیر، مجموعه محرک و تنظیمات مربوط به FF نباید بدون تطبیق دقیق با قطعات GC جایگزین شوند.
گروههای اصلی قطعات Picanol Ultimax
۱. گریپر سمت آورنده و گیرنده پود
گریپرها باید بر اساس نوع سیستم راپیر، سمت نصب، کاربرد، نوع نخ و کد فنی انتخاب شوند. گریپر سمت چپ و راست یا آورنده و گیرنده، قطعات یکسانی نیستند.
۲. نوار راپیر و اجزای اتصال
عرض، ضخامت، طول، شکل سوراخها، جهت نصب، محل اتصال گریپر و جنس نوار از مشخصات مهم تطبیق هستند. آسیب یا تابداشتگی نوار میتواند حرکت گریپر را مختل کند.
۳. راهنما، چرخ و مجموعه محرک راپیر
راهنماها، چرخها، رولرها، شفتها، بلبرینگها و مجموعه محرک باید بر اساس ابعاد، کد فنی، سمت نصب، فاصله سوراخها و نسخه ماشین بررسی شوند.
۴. کاتر پود و اجزای لبه پارچه
تیغه، پایه کاتر، محرک، فنر، گیره و قطعات لبه باید با نوع مکانیزم، سمت نصب، ابعاد و شرایط تولید تطبیق داده شوند.
۵. سنسورها، کابلها و قطعات کنترلی
Ultimax از حسگرها و سامانههای دیجیتال برای پایش عملکرد استفاده میکند. کد سنسور، نوع کانکتور، تعداد پین، طول کابل، محل نصب و نسخه نرمافزاری یا سختافزاری باید کنترل شود.
۶. قطعات مکانیکی، دابی و تشکیل دهنه
اهرم، بوش، شفت، پایه، بلبرینگ، قطعات تمپل و اجزای مرتبط با دابی یا تشکیل دهنه بر اساس کد، ابعاد و مدل تجهیزات جانبی انتخاب میشوند. برای قطعات دابی، مدل کامل دابی نیز باید اعلام شود.
اطلاعات لازم برای تطبیق قطعات Ultimax
گروه قطعه اطلاعات اصلی کنترل تکمیلی گریپر Part Number، GC یا FF، آورنده یا گیرنده سمت نصب، نوع نخ و تصویر دو طرف نوار راپیر کد، طول، عرض، ضخامت و شکل اتصال جهت نصب، فاصله سوراخها و نوع گریپر راهنما و محرک کد، ابعاد، محل و سمت نصب نسخه ماشین، جنس و تلرانس مونتاژ سنسور و کابل کد، کانکتور، تعداد پین و طول کابل محل نصب و نسخه سیستم کنترل قطعه مکانیکی کد، ابعاد، جنس، سختی و فاصله سوراخها پوشش سطحی و نمونه مصرفی چکلیست سفارش قطعات Picanol Ultimax
- نام کامل ماشین و سال یا نسخه ساخت
- نوع سیستم راپیر: GC یا FF
- Part Number یا نوشتههای روی قطعه
- سمت نصب: چپ، راست، آورنده یا گیرنده
- تصاویر واضح از قطعه و محل نصب
- ابعاد، فاصله سوراخها و نوع اتصال
- برای قطعات برقی: ولتاژ و نوع کانکتور
- تعداد موردنیاز و امکان ارسال نمونه
صفحات مرتبط در فراتکس پارتس
تأمین و امکانسنجی ساخت توسط فراتکس پارتس
فراتکس پارتس درخواست تأمین قطعات Ultimax و امکان ساخت برخی قطعات فلزی یا پلیمری را بر اساس نمونه، نقشه و کد فنی بررسی میکند. قطعات حساس ایمنی، گریپر، نوار راپیر، سنسور و قطعات الکترونیکی تنها پس از بررسی تخصصی قابل پیشنهاد هستند و امکان ساخت یا جایگزینی آنها از پیش تضمین نمیشود.
پرسشهای متداول قطعات Ultimax
آیا Ultimax ماشین ایرجت است یا راپیر؟
Ultimax یک ماشین بافندگی راپیر پیکانول است و انتقال نخ پود در آن با سامانه گریپر و راپیر انجام میشود.
تفاوت GC و FF در سفارش قطعه چیست؟
GC به Guided Gripper و FF به Free Flight اشاره دارد. نوع گریپر، مسیر هدایت، نوار و اجزای مرتبط میتواند متفاوت باشد؛ بنابراین نوع سیستم باید هنگام سفارش اعلام شود.
آیا قطعات OptiMax-i روی Ultimax نصب میشوند؟
بهصورت عمومی خیر. اشتراک احتمالی بعضی قطعات تنها با تطبیق Part Number، نسخه ماشین، ابعاد و محل نصب قابل تأیید است.
برای سفارش گریپر چه اطلاعاتی لازم است؟
نوع GC یا FF، کد فنی، آورنده یا گیرنده بودن، سمت نصب، نوع نخ، تصاویر واضح و مشخصات کامل ماشین باید ارائه شود.
اگر قطعه در فهرست سایت دیده نشود چه کنیم؟
نبودن قطعه در فهرست به معنی غیرقابلبررسی بودن درخواست نیست. کد فنی، تصاویر، ابعاد، محل نصب و مشخصات ماشین را برای بررسی ارسال کنید.
آیا موجودی قطعات Ultimax ثابت است؟
خیر. موجودی، امکان تأمین و زمان تحویل باید هنگام سفارش استعلام شود و نمایش اطلاعات یک قطعه به معنی موجودی قطعی آن نیست.
نامهای Picanol و Ultimax علائم تجاری صاحبان مربوطه هستند و در این صفحه فقط برای شناسایی مدل و سازگاری فنی قطعات استفاده شدهاند. فراتکس پارتس وابسته به شرکت سازنده ماشین نیست؛ مگر آنکه درباره یک کالا صراحتاً خلاف آن ذکر شود.
استعلام قطعات Picanol Ultimax
برای بررسی قطعه، کد فنی، نوع سیستم GC یا FF، تصویر نمونه، سمت و محل نصب و تعداد موردنیاز را برای فراتکس پارتس ارسال کنید.
