قفل چرخ راپیر ماشین بافندگی سومت SM93 کد A1A501B یک بست حلقهای شکافدار در مجموعه انتقال حرکت راپیر است. فرم دوتکه اطراف سوراخ مرکزی و پیچ قفلکن، امکان بستن و تثبیت قطعه روی بخش استوانهای متناظر را فراهم میکند.
وضعیت شناسایی: کد A1A501B از نام فایل اصلی تصویر همین صفحه استخراج شده و مدل Somet SM93 نیز توسط فراتکس پارتس تأیید شده است. تصویر با یک قفل/کلمپ حلقهای مخصوص مجموعه چرخ راپیر سازگار است؛ بااینحال صفحه عمومی Parts Book رسمی برای اثبات نصب روی همه شمارهسریالها پیدا نشد. تأیید نهایی باید با کد روی قطعه، قطر داخلی، هندسه و Parts Book همان ماشین انجام شود.
| مشخصه | اطلاعات فنی |
|---|---|
| نام فارسی | قفل چرخ راپیر ماشین بافندگی سومت SM93 |
| نام انگلیسی | Somet SM93 Rapier Wheel Locking Clamp |
| کد فنی | A1A501B |
| نوع قطعه | قفل یا کلمپ حلقهای شکافدار با پیچ دستی قفلکن |
| ماشین هدف | Somet SM93 Rapier Loom |

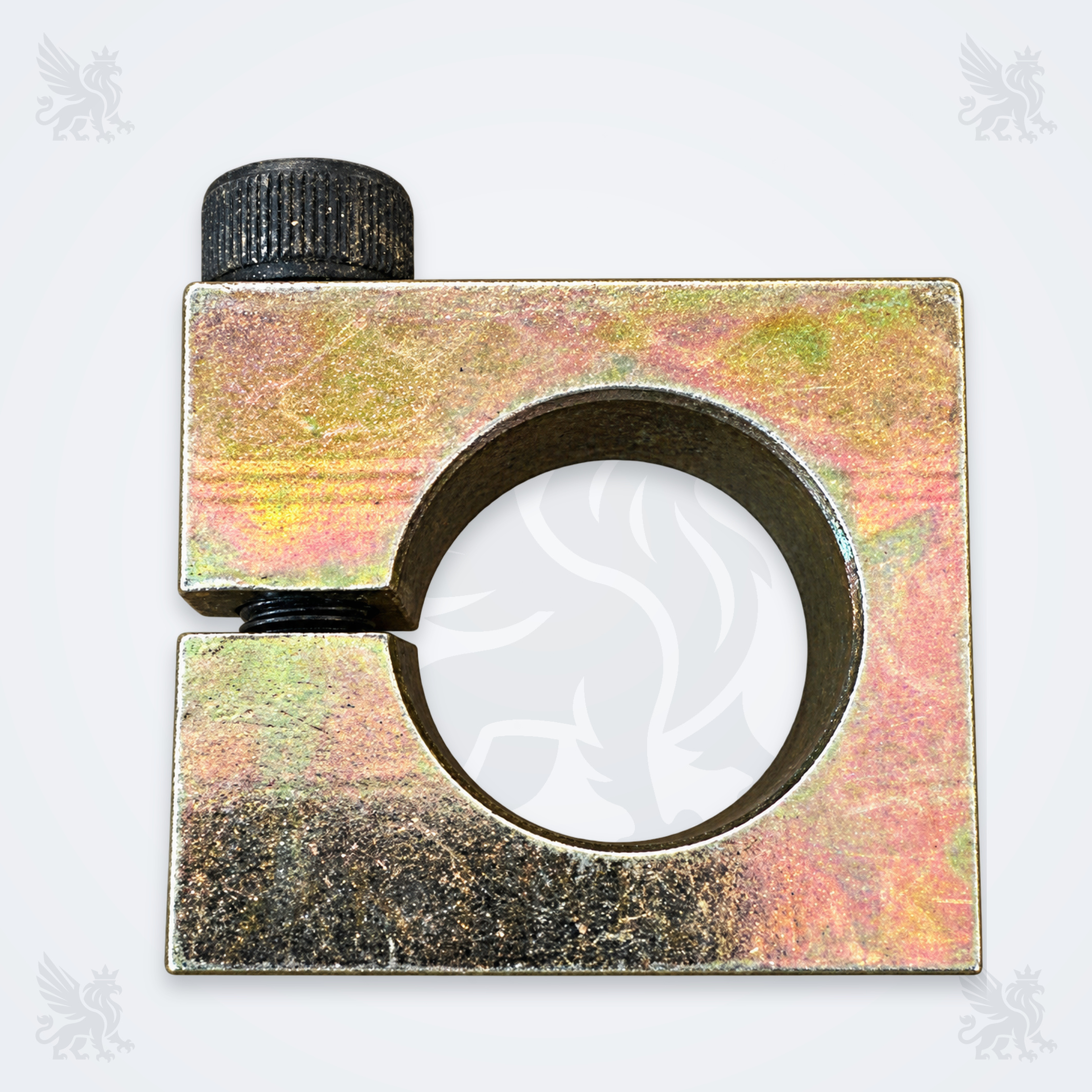

| شکل قابل شناسایی | بدنه تقریباً مربعی با پوشش زینک زرد، سوراخ دایرهای بزرگ، شیار باز از لبه چپ و پیچ مشکی شیاردار |
| کارکرد عمومی | ایجاد نیروی گیرهای پیرامون سطح استوانهای متناظر برای تثبیت یا قفلکردن موقعیت عضو مجموعه چرخ راپیر |
| معیار نهایی سفارش | کد کامل، شماره سریال ماشین، قطر داخلی، ضخامت و ابعاد بدنه، جهت شیار، نوع و گام پیچ، محل نصب و نمونه بازشده |
A1A501B قطعهای مکانیکی با سوراخ مرکزی بزرگ و شیار جانبی است که برای ماشین بافندگی راپیری Somet SM93 گزارش شده است. با سفتشدن پیچ، دو بخش اطراف شیار به یکدیگر نزدیک میشوند و نیروی گیرهای روی سطح استوانهای محل نصب ایجاد میکنند.
این محصول خود چرخ راپیر، نوار راپیر یا پیچ معمولی نیست. در زمان سفارش باید مشخص شود که مجموعه موردنیاز، قفل کامل همراه پیچ است یا فقط بدنه و پیچ آن جداگانه درخواست میشوند.
نقش دقیق محل نصب و روش تنظیم باید از Parts Book و دستورالعمل سرویس همان ماشین استخراج شود. این قطعه نباید بهعنوان وسیله عمومی قفل شفت یا جایگزین کلمپهای مشابه در مدلهای دیگر استفاده شود.
| ماشین یا کد | وضعیت شواهد | نتیجه سفارش |
|---|---|---|
| Somet SM93 — A1A501B | مدل توسط فراتکس پارتس تأیید شده و کد از فایل اصلی تصویر صفحه استخراج شده است؛ هندسه تصویر با یک قفل/کلمپ حلقهای سازگار است | سازگاری اولیه قوی؛ کنترل نهایی کد، قطر و Parts Book الزامی است |
| کلمپها و قفلهای مشابه Somet | قطعاتی با فرم نزدیک در خانوادههای SM93، Thema و Excel دیده میشوند، اما شباهت ظاهری برای همارزی کافی نیست | جایگزینی مستقیم تأیید نشده است |
| سایر ماشینهای Somet یا Itema | شاهد عمومی کافی برای کاربرد A1A501B در مدل دیگر پیدا نشد | فقط با Parts Book یا تأیید رسمی بر اساس شماره سریال |
سفتکردن بیش از حد میتواند موجب تغییر شکل بدنه، تمرکز تنش در انتهای شیار یا آسیب رزوه شود. کمبودن نیروی بستن نیز ممکن است به جابهجایی قطعه منجر شود؛ مقدار مناسب باید از مستندات فنی همان ریویژن گرفته شود.
کد درجشده در نام فایل اصلی تصویر این صفحه A1A501B است. برای سفارش نهایی، این کد باید با Parts Book، شماره سریال و نمونه بازشده تطبیق داده شود.
خیر. تصویر یک قفل یا کلمپ حلقهای شکافدار را نشان میدهد که در مجموعه چرخ راپیر بهکار میرود؛ خود چرخ، محور و سایر بستها قطعات جداگانهاند.
خیر، شباهت ظاهری کافی نیست. قطر داخلی، ضخامت، شیار، پیچ و ریویژن محل نصب باید یکسان باشند و جایگزینی مستقیم بدون سند فنی تأیید نمیشود.
تصویر صفحه قطعه را همراه پیچ مشکی نشان میدهد، اما محتویات بسته باید هنگام استعلام مشخص شود؛ بدنه و پیچ ممکن است در بعضی تأمینها جداگانه عرضه شوند.
قطر داخلی مهم است، اما بهتنهایی کافی نیست. ضخامت، ابعاد بیرونی، موقعیت شیار و مشخصات پیچ نیز باید با نمونه اصلی کنترل شوند.
کد A1A501B از نام فایل اصلی تصویر ثبتشده برای همین محصول استخراج شد و مدل SM93 بر اساس تأیید فنی فراتکس پارتس در نظر گرفته شد. شکل قطعه نیز با تعریف عمومی یک قفل یا کلمپ حلقهای شکافدار سازگار است.
صفحه رسمی و عمومی Parts Book که کد، محل نصب و همه ریویژنهای این قطعه را همزمان نشان دهد پیدا نشد. Itema در خدمات رسمی خود همچنان قطعات و مستندات ماشینهای میراثی Somet را پشتیبانی میکند؛ بنابراین مرجع نهایی سفارش باید Parts Book همان ماشین یا تأیید رسمی بر اساس شماره سریال باشد.
