پیچ وسط برگرداننده سولزر کد 911319819

توضيحات و نقد و بررسی پیچ وسط برگرداننده سولزر کد 911319819

پیچ وسط برگرداننده سولزر کد 911319819
کد فنی: 911319819 | نام فنی: Center Screw / Projectile Feeder Axle | دسته‌بندی مرجع: Sulzer P-LEAN
وضعیت سازگاری: کارشناسان فراتکس پارتس سازگاری این قطعه را برای Sulzer P7100، Sulzer P7200، Sulzer P7150، Sulzer P-LEAN و Sulzer P7300 تأیید می‌کنند. سازگاری تکمیلی Sulzer PU/D1 و D2 نیازمند تطبیق Parts Book همان مدل است.

مشخصه	شرح
نام کالا	پیچ وسط برگرداننده سولزر کد 911319819
نام انگلیسی	Sulzer Projectile Loom Center Screw, P7100/P7200/P7150/P-LEAN/P7300, 911319819
کد فنی	911319819
شماره کالای صفحه	14597؛ برای ارجاع داخلی صفحه محصول
بارکد صفحه	4412؛ شناسه درج‌شده در صفحه مرجع
نوع قطعه	پیچ وسط یا محور رزوه‌دار و فلنج‌دار مجموعه برگرداننده در ماشین پروژکتایل
ماشین‌های سازگار	Sulzer P7100، Sulzer P7200، Sulzer P7150، Sulzer P-LEAN و Sulzer P7300
ویژگی ظاهری قابل بررسی	رزوه بزرگ در یک سمت، بدنه استوانه‌ای، فلنج تخت نزدیک سمت رزوه و رزوه کوتاه‌تر در سمت مقابل
معیار سفارش	کد فنی، مدل ماشین، طول، قطر، فرم فلنج، نوع رزوه و جهت نصب

پیچ وسط برگرداننده 911319819 چیست؟

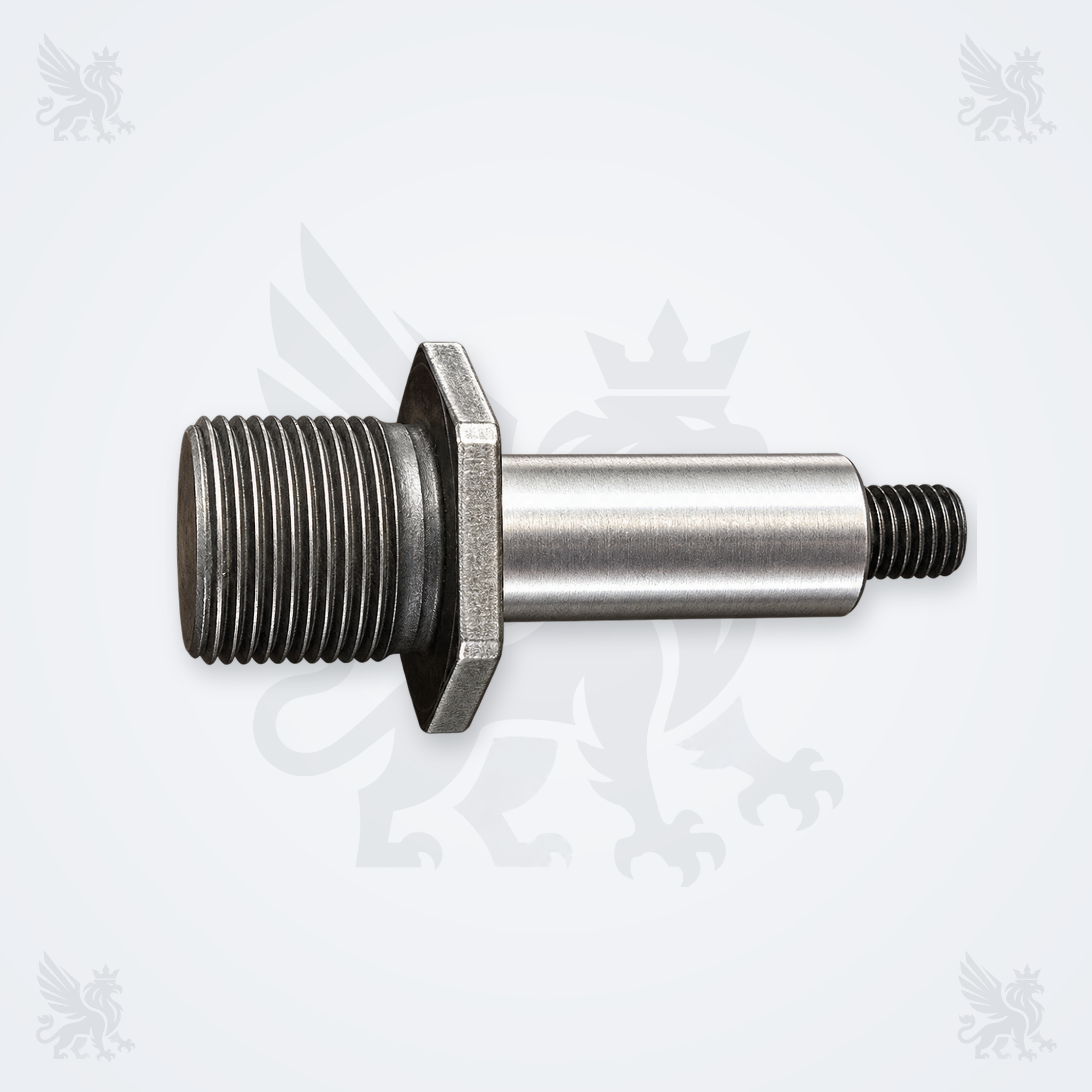

این قطعه یک پیچ یا محور رزوه‌دار در مجموعه برگرداننده ماشین‌های پروژکتایل سولزر است. تصویر مرجع، بدنه‌ای استوانه‌ای با رزوه بزرگ در یک سمت، فلنج تخت نزدیک همان سمت و رزوه کوتاه‌تر در انتهای مقابل نشان می‌دهد. برای سفارش، تطبیق کد فنی و هندسه قطعه با نمونه ضروری است.

نقش قطعه در مجموعه برگرداننده

پیچ وسط، قطعات مجاور مجموعه برگرداننده را در موقعیت کاری نگه می‌دارد و از طریق رزوه و فلنج در محل مشخص خود قرار می‌گیرد. سایش رزوه، تاب‌برداشتن محور، آسیب لبه فلنج یا بستن قطعه با رزوه نامنطبق می‌تواند موجب لقی و اختلال در حرکت مجموعه شود.

سازگاری با ماشین‌های سولزر

مدل یا دسته	وضعیت	کنترل هنگام سفارش
Sulzer P7100	تأیید کارشناسان فراتکس پارتس	کد 911319819، طول و فرم فلنج با نمونه کنترل شود
Sulzer P7200 و Sulzer P7150	تأیید کارشناسان فراتکس پارتس	قطر، رزوه و جهت نصب تطبیق داده شود
Sulzer P-LEAN	تأیید کارشناسان فراتکس پارتس	کد فنی و فرم فلنج با قطعه بازشده مقایسه شود
Sulzer P7300	تأیید کارشناسان فراتکس پارتس	بدون تطبیق رزوه و طول، جایگزینی انجام نشود
Sulzer PU/D1 و D2	سازگاری تکمیلی گزارش‌شده؛ نیازمند بررسی	جایگزینی مستقیم بدون تطبیق Parts Book تأیید نشده است

برای مشاهده محصولات مرتبط، به دسته‌بندی داخلی قطعات Sulzer P-LEAN مراجعه کنید.

شناسایی نمونه صحیح

کد فنی 911319819 را با سفارش یا بسته‌بندی تطبیق دهید. رزوه بزرگ، بدنه استوانه‌ای، فلنج تخت، رزوه کوتاه‌تر سمت مقابل، طول کلی، قطرها و جهت نصب را با نمونه بازشده مقایسه کنید. شماره کالای 14597 و بارکد 4412 شناسه‌های داخلی صفحه هستند و جای کد فنی 911319819 را نمی‌گیرند.

نشانه‌های نیاز به بازرسی

لقی در مجموعه، سخت بسته‌شدن یا هرزشدن رزوه، خوردگی و سایش رزوه، تاب‌داشتن محور، ترک یا تغییر شکل فلنج، صدای ضربه‌ای و اختلال در حرکت برگرداننده می‌تواند شروع بازرسی باشد. این نشانه‌ها به‌تنهایی خرابی پیچ را ثابت نمی‌کنند و قطعات جفت‌شونده و هم‌محوری مجموعه نیز باید بررسی شوند.

پیش از بازکردن مجموعه، ماشین را متوقف و انرژی‌های مرتبط را طبق دستورالعمل سازنده ایمن کنید. برای جا زدن قطعه از ضربه، رزوه‌کنی مجدد، تراش اجباری یا تغییر شکل فلنج استفاده نکنید.

نصب و نگهداری

پیش از بازکردن، جهت نصب و ترتیب قطعات را ثبت کنید. رزوه‌ها، فلنج، نشیمن و قطعات جفت‌شونده را از نظر آلودگی، براده، خوردگی، سایش و تاب‌داشتن بررسی کنید. گشتاور بستن و روش روان‌کاری را فقط از راهنمای مدل و revision همان ماشین دریافت کنید. پس از نصب، حرکت دستی یا آزمون آهسته در حالت مجاز انجام شود و سپس ماشین به تولید برگردد.

لینک‌های داخلی مرتبط

اطلاعات لازم برای استعلام

برای استعلام پیچ وسط برگرداننده 911319819، مدل دقیق ماشین، تصویر کامل قطعه، تصویر رزوه و فلنج، طول و قطر اندازه‌گیری‌شده، تعداد موردنیاز و هر کد درج‌شده روی قطعه را برای فراتکس پارتس ارسال کنید.

پرسش‌های متداول

کد 911319819 چه قطعه‌ای است؟
این کد برای پیچ وسط یا محور رزوه‌دار و فلنج‌دار مجموعه برگرداننده در ماشین‌های پروژکتایل سولزر معرفی شده است.

این قطعه برای کدام ماشین‌ها سازگار است؟
کارشناسان فراتکس پارتس سازگاری آن را برای Sulzer P7100، Sulzer P7200، Sulzer P7150، Sulzer P-LEAN و Sulzer P7300 تأیید می‌کنند. Sulzer PU/D1 و D2 در بررسی تکمیلی گزارش شده‌اند، اما برای آن‌ها تطبیق Parts Book لازم است.

آیا شماره 14597 کد فنی قطعه است؟
خیر؛ 14597 شماره داخلی صفحه محصول است و کد فنی قطعه 911319819 است.

آیا هر پیچ مشابهی قابل جایگزینی است؟
خیر؛ رزوه، طول، قطر، فرم فلنج و جهت نصب باید با نمونه و کد فنی تطبیق داشته باشد.

درخواست استعلام از فراتکس پارتس

برای دریافت قیمت و بررسی نهایی، کد 911319819، مدل ماشین، تصویر قطعه، ابعاد قابل اندازه‌گیری و تعداد موردنیاز را برای فراتکس پارتس ارسال کنید.
