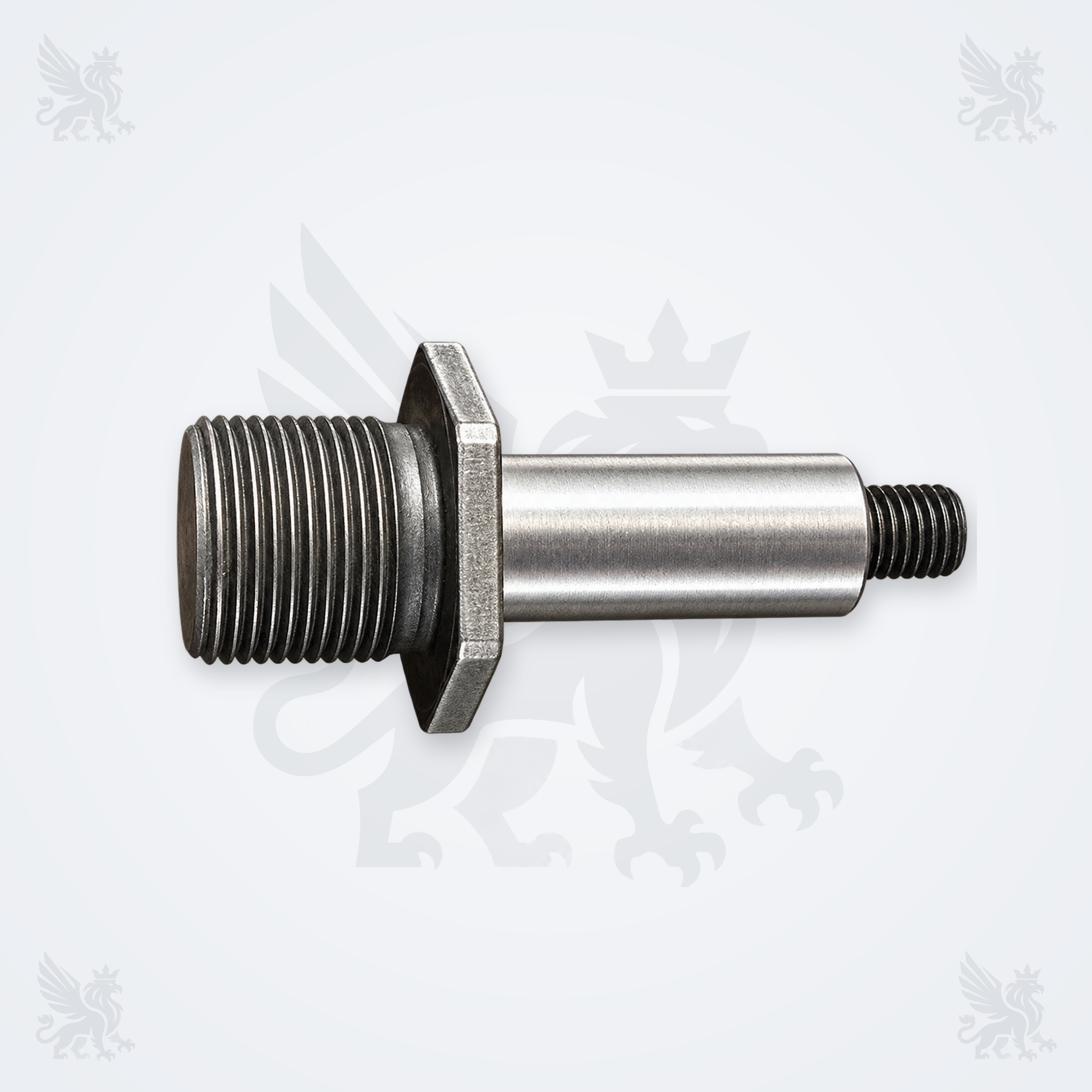

صفحه ضامن پیچ وسط برگرداننده سولزر کد 911326037

توضيحات و نقد و بررسی صفحه ضامن پیچ وسط برگرداننده سولزر کد 911326037

صفحه ضامن پیچ وسط برگرداننده سولزر کد 911326037
کد فنی: 911326037 | نام فنی: Center Screw Retainer Plate | دسته‌بندی مرجع: Sulzer P-LEAN
وضعیت سازگاری: طبق تأیید فنی کاربر، این قطعه برای Sulzer P7300، P7200، P7150، P7100، PU، PS و PLEAN سازگار اعلام شده است. شکل صفحه و نقاط نصب پیش از سفارش با نمونه تطبیق داده شود.

مشخصه	شرح
نام کالا	صفحه ضامن پیچ وسط برگرداننده سولزر کد 911326037
نام انگلیسی	Sulzer Projectile Loom Center Screw Retainer Plate, P7300/P7200/P7150/P7100/PU/PS/PLEAN, 911326037
کد فنی	911326037
شماره کالای صفحه	14604؛ برای ارجاع داخلی صفحه محصول
نوع قطعه	صفحه ضامن یا نگهدارنده پیچ وسط برگرداننده در ماشین پروژکتایل
ماشین‌های سازگار	Sulzer P7300، P7200، P7150، P7100، PU، PS و PLEAN
کارکرد عمومی	مهار و نگهداری پیچ وسط در مجموعه برگرداننده و حفظ موقعیت آن نسبت به قطعات مجاور
معیار سفارش	کد فنی، مدل ماشین، شکل کلی صفحه، دهانه مرکزی، سوراخ‌ها، لبه‌ها و جهت نصب

صفحه ضامن پیچ وسط برگرداننده 911326037 چیست؟

این قطعه یک صفحه ضامن یا نگهدارنده در مجموعه برگرداننده ماشین پروژکتایل است که برای مهار پیچ وسط و نگه‌داشتن آن در موقعیت کاری استفاده می‌شود. شکل دهانه، لبه‌ها و نقاط اتصال صفحه در عملکرد صحیح مجموعه اهمیت دارد و نباید با قطعه‌ای صرفاً مشابه از نظر ظاهر جایگزین شود.

نقش قطعه در مجموعه برگرداننده

صفحه ضامن در کنار پیچ وسط، نشیمن، واشرها و قطعات نگهدارنده کار می‌کند. این صفحه باید موقعیت پیچ را حفظ کند و مانع جابه‌جایی ناخواسته آن در چرخه کاری شود. سایش لبه‌ها، تغییر شکل صفحه یا نصب وارونه می‌تواند باعث لقی و اختلال در حرکت مجموعه شود.

سازگاری با ماشین‌های سولزر

مدل ماشین	وضعیت	کنترل هنگام سفارش
Sulzer P7300	سازگار طبق تأیید فنی کاربر	کد 911326037 و فرم صفحه با نمونه کنترل شود
Sulzer P7200 و P7150	سازگار طبق تأیید فنی کاربر	دهانه، سوراخ‌ها و جهت نصب تطبیق داده شود
Sulzer P7100، PU، PS و PLEAN	سازگار طبق تأیید فنی کاربر	کد فنی، شکل لبه‌ها و وضعیت مجموعه بررسی شود

برای مشاهده محصولات مرتبط، به دسته‌بندی داخلی Sulzer P-LEAN مراجعه کنید.

شناسایی نمونه صحیح

کد فنی 911326037 را با سفارش یا بسته‌بندی تطبیق دهید. شکل کلی صفحه، دهانه مرکزی، حلقه یا لبه نگهدارنده، سوراخ‌های نصب، ضخامت ظاهری و جهت قرارگیری را با نمونه بازشده مقایسه کنید. شماره کالای 14604 شناسه داخلی صفحه محصول است و جای کد فنی 911326037 را نمی‌گیرد.

نشانه‌های نیاز به بازرسی

لقی پیچ وسط، تغییر شکل صفحه، شکستگی یا ترک در لبه‌ها، آثار سایش اطراف دهانه، جابه‌جایی صفحه، صدای ضربه‌ای و اختلال در حرکت برگرداننده می‌تواند شروع بازرسی باشد. این نشانه‌ها به‌تنهایی خرابی صفحه را ثابت نمی‌کنند و پیچ، واشر، نشیمن و قطعات مجاور نیز باید بررسی شوند.

پیش از بازکردن مجموعه، ماشین را متوقف و انرژی‌های مرتبط را طبق دستورالعمل سازنده ایمن کنید. صفحه را برای تطبیق با خم‌کاری، سوراخ‌کاری یا نصب اجباری اصلاح نکنید.

نصب و نگهداری

پیش از بازکردن، جهت نصب و ترتیب قطعات را ثبت کنید. پیچ وسط، واشرها، نشیمن و صفحه ضامن را از نظر آلودگی، سایش، خوردگی و تغییر شکل بررسی کنید. گشتاور اتصال، لقی مجاز و روش روان‌کاری را فقط از راهنمای مدل و revision همان ماشین بگیرید. پس از نصب، حرکت دستی یا آزمون آهسته در حالت مجاز انجام شود و سپس ماشین به تولید برگردد.

لینک‌های داخلی مرتبط

اطلاعات لازم برای استعلام

برای استعلام صفحه ضامن 911326037، مدل ماشین، تصویر کامل قطعه، تصویر پیچ وسط و محل نصب، تعداد موردنیاز و هر کد درج‌شده روی قطعه را برای فراتکس پارتس ارسال کنید.

پرسش‌های متداول

کد 911326037 چه قطعه‌ای است؟
این کد برای صفحه ضامن پیچ وسط برگرداننده در ماشین‌های پروژکتایل سولزر معرفی شده است.

این صفحه برای کدام ماشین‌ها سازگار است؟
طبق تأیید فنی کاربر، برای Sulzer P7300، P7200، P7150، P7100، PU، PS و PLEAN سازگار اعلام شده است.

آیا شماره 14604 کد فنی قطعه است؟
خیر؛ 14604 شماره داخلی صفحه محصول است و کد فنی قطعه 911326037 است.

آیا تغییر شکل جزئی صفحه قابل قبول است؟
بدون مقایسه با نمونه سالم و بررسی پیچ و نشیمن، تغییر شکل نباید قابل قبول فرض شود.

درخواست استعلام از فراتکس پارتس

برای دریافت قیمت و بررسی نهایی، کد 911326037، مدل ماشین، تصویر قطعه و تعداد موردنیاز را برای فراتکس پارتس ارسال کنید.
