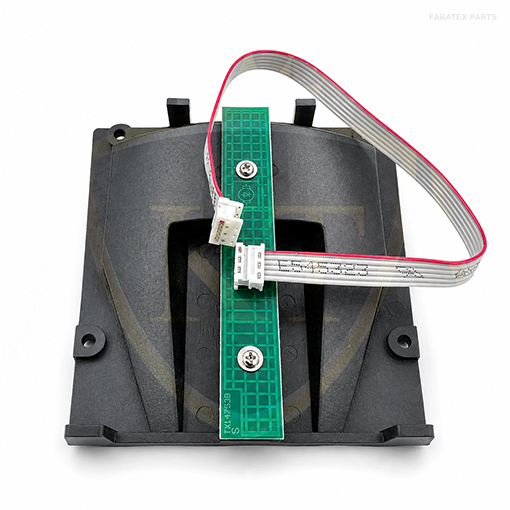

قطعه دیدهشده در تصاویر، پوسته کامل سنسور به همراه برد طولی و کابلهای نواری فیدر ذخیره پود IRO Laser است. در مدارک فنی آیرو این مجموعه با عنوان Yarn Store Sensor Assembly معرفی میشود. وظیفه آن تشخیص سطح ذخیره نخ روی درام فیدر و ارسال وضعیت به سیستم کنترل موتور است تا ذخیره نخ در محدوده مناسب باقی بماند.
نتیجه شناسایی از روی عکس: فرم پوسته، برد باریک چندبخشی، محل پیچها و کابلهای نواری با مجموعه سنسور ذخیره نخ IRO Laser مطابقت دارد. عبارت X14753B روی برد، شناسه برد چاپی است و بهتنهایی کد سفارش رسمی مجموعه کامل محسوب نمیشود.
| کد یا شناسه | تعریف | نکته تطبیق |
|---|---|---|
| 120.4007.011 | مجموعه سنسور با سنسور پارگی نخ | کد رسمی آیرو برای نسخه مجهز به Yarn Break Sensor |
| 120.4007.012 | مجموعه سنسور بدون سنسور پارگی نخ | کد رسمی آیرو برای نسخه فاقد Yarn Break Sensor |
| X14753B | مارک چاپشده روی برد | برای شناسایی مفید است، اما کد قطعی سفارش مجموعه کامل نیست |
| KTS W055 | کد کاتالوگی بازار برای IRO Laser Sensor | کد فروشنده است و جایگزین تأیید کد OEM نمیشود |
| TMS 90009 | شناسه کاتالوگی بازار | با عنوان IRO Laser Sensor Weft Feeders عرضه شده است |
| AWM STYLE 2651 | مشخصات عمومی کابل نواری | این عبارت کد فنی سنسور یا مجموعه آیرو نیست |
انتخاب کد نهایی: از نمای بیرونی عکس نمیتوان با قطعیت تعیین کرد که مجموعه دارای سنسور پارگی نخ است یا خیر. برای سفارش میان کدهای 120.4007.011 و 120.4007.012 باید مدل کامل فیدر، شماره سریال، تعداد کابلها، نوع سوکتها و وجود واحد Yarn Break Sensor بررسی شود.
فیدر ذخیره پود پیش از ورود نخ به ماشین بافندگی، مقدار مشخصی نخ را روی بدنه یا درام خود ذخیره میکند. مجموعه سنسور، موقعیت اجزای حسگر و سطح تقریبی این ذخیره را تشخیص میدهد. کنترلر با دریافت این اطلاعات، موتور فیدر را روشن، متوقف یا تنظیم میکند تا مقدار نخ ذخیرهشده با مصرف ماشین هماهنگ باقی بماند.
نکته فنی مهم: واژه Laser در این محصول نام خانواده فیدر آیرو است. این قطعه را نباید صرفاً یک سنسور نوری یا لیزری تصور کرد؛ مدارک سرویس به حسگرهای ذخیره نخ و حرکت آزاد آهنرباهای حسگر اشاره میکنند.
| مشخصه | اطلاعات شناسایی |
|---|---|
| نام فارسی پیشنهادی | مجموعه سنسور ذخیره نخ آیرو لیزر |
| نام انگلیسی | IRO Laser Yarn Store Sensor Assembly |
| نوع قطعه | مجموعه پوسته سنسور، برد طولی و کابلهای ارتباطی |
| کاربرد اصلی | تشخیص سطح ذخیره نخ و کنترل عملکرد موتور ذخیره پود |
| خانواده فیدر | IRO Laser 5020.08.XX / 7020.08.XX |
| مارک برد دیدهشده | X14753B |
| نوع اتصال قابل مشاهده | کابل نواری چندرشته با سوکتهای سفید |
| نسخه دقیق | دارای یا فاقد سنسور پارگی نخ؛ نیازمند تطبیق پیش از سفارش |
در فهرست قطعات آیرو، مجموعه کامل نشاندادهشده در عکس با موقعیت 25 و کدهای سری 120.4007 مرتبط است. کدهای 25.0435 و 25.0435.001 به کیت کوچک سنسور نخ در موقعیت 54 مربوط میشوند و نباید بهعنوان کد مجموعه بزرگ پوستهدار موجود در تصاویر ثبت شوند.
هشدار خرید: ثبت کد برد X14753B یا کد کیت 25.0435 بهجای کد مجموعه کامل ممکن است به تحویل قطعه متفاوت منجر شود. هنگام استعلام، عکس هر دو سمت قطعه و لیبل کامل فیدر ارسال شود.
| دستگاه یا خانواده | وضعیت | شرط تطبیق |
|---|---|---|
| IRO Laser 5020.08.XX | خانواده تأییدشده | شماره سریال، نوع سنسور پارگی نخ و سوکتها کنترل شود |
| IRO Laser 7020.08.XX | خانواده تأییدشده | شماره سریال، نوع سنسور پارگی نخ و سوکتها کنترل شود |
| IRO Nova | غیرقطعی | سنسور Nova در کاتالوگ بازار جداگانه معرفی شده و جایگزینی مستقیم نباید فرض شود |
| IRO Laser G2 | غیرقطعی | نسل جدید طراحی متفاوت دارد و نیازمند بررسی کد مخصوص خود است |
| ماشینهای پیکانول، سولزر، دورنیر و سایر برندها | وابسته به فیدر نصبشده | برند ماشین بهتنهایی معیار نیست؛ وجود فیدر سازگار IRO Laser باید تأیید شود |
فهرست رسمی بررسیشده برای مدلهای 5020.08.XX و 7020.08.XX از شماره سریال 98110944 به بعد منتشر شده است. برای فیدرهای قدیمیتر نیز تطبیق شماره سریال و آرایش سوکتها ضروری است.
برای جلوگیری از اشتباه میان نسخههای مشابه، تنها ارسال عکس جلوی قطعه کافی نیست. اطلاعات زیر همراه درخواست قیمت ارسال شود:
نام فنی مناسب برای صفحه محصول، مجموعه سنسور ذخیره نخ آیرو لیزر یا IRO Laser Yarn Store Sensor Assembly است. عبارت سنسور ذخیره پود نیز در بازار ایران برای همین کاربرد رایج است.
برای مجموعه دارای سنسور پارگی نخ کد 120.4007.011 و برای نسخه بدون آن کد 120.4007.012 ثبت شده است. انتخاب میان این دو کد به پیکربندی فیدر بستگی دارد.
خیر. این عبارت روی برد سبزرنگ دیده میشود و برای شناسایی نسخه برد مفید است، اما در مدارک بررسیشده بهعنوان کد سفارش مجموعه کامل ثبت نشده است.
سازگاری مستقیم نباید فرض شود. سنسور IRO Nova در کاتالوگها جداگانه معرفی شده و نسل Laser G2 نیز طراحی متفاوتی دارد. کد، پوسته، سوکت و شماره سریال باید تطبیق داده شوند.
این قطعه متعلق به فیدر IRO Laser است و سازگاری آن براساس مدل ذخیره پود تعیین میشود، نه صرفاً برند ماشین بافندگی. بنابراین ممکن است روی ماشینهای مختلف مجهز به همین فیدر استفاده شود.
برای بررسی موجودی و انتخاب کد صحیح، عکس لیبل فیدر، شماره سریال، هر دو سمت قطعه قبلی و نمای واضح سوکتها را برای فراتکس پارتس ارسال کنید. تطبیق نسخه دارای یا فاقد سنسور پارگی نخ پیش از ثبت سفارش انجام میشود.
نام IRO و مدلهای ذکرشده صرفاً برای شناسایی کاربرد و سازگاری قطعه استفاده شدهاند. وضعیت اصلی، تأمینی یا تولیدی قطعه باید هنگام سفارش مشخص شود و تطبیق نهایی براساس نمونه قبلی، کد فنی و مشخصات فیدر انجام گیرد.
