قطعه N1019026 دقیقاً چیست؟

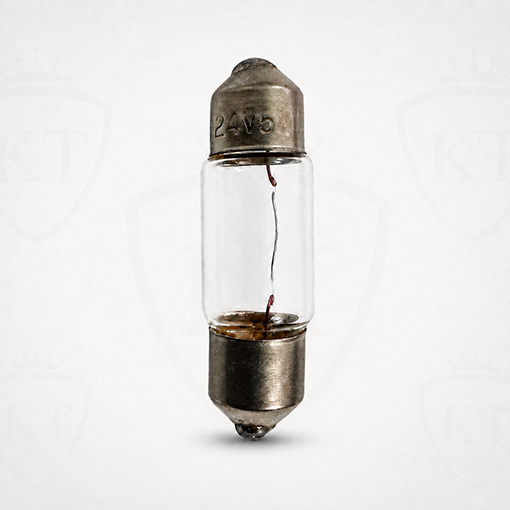

N1019026 کد شناسایی یک لامپ رشتهای کمولتاژ با مشخصات نامی 24V–5W برای ماشینهای بافندگی پیکانول است. در این لامپ، رشته فلزی داخل حباب شیشهای با عبور جریان گرم میشود و نور تولید میکند. دو کلاهک فلزی انتهایی همزمان وظیفه نگهداری مکانیکی و برقراری اتصال الکتریکی با هولدر را بر عهده دارند.
نتیجه شناسایی: عبارت حکشده 24V5 روی قطعه، ولتاژ ۲۴ ولت و توان ۵ وات را نشان میدهد. تطابق دقیق این مشخصات با عنوان N1019026 LAMP 24V 5W در چند فهرست قطعات نساجی، N1019026 را به محتملترین Part Number این لامپ تبدیل میکند. تأیید نهایی باید با eSPC، شماره سریال ماشین یا بستهبندی قطعه قبلی انجام شود.
جدول مشخصات شناسایی لامپ
| مشخصه | اطلاعات فنی و شناسایی |
|---|
| نام فارسی پیشنهادی | لامپ ۲۴ ولت ۵ وات پیکانول |
| نام انگلیسی | Picanol 24V 5W Incandescent Lamp |
| کد فنی قطعه | N1019026 |
| ولتاژ نامی | 24 V |
| توان نامی | 5 W |
| جریان نامی محاسباتی | حدود ۰٫۲۱ آمپر در ولتاژ نامی |
| نوع لامپ | لامپ رشتهای شیشهای با دو کلاهک فلزی انتهایی |
| ابعاد و استاندارد پایه | از روی حک 24V5 قابل تعیین قطعی نیست؛ طول کل، قطر حباب، قطر کلاهکها و فاصله هولدر باید اندازهگیری شوند. |
| برند ماشین | Picanol |
وظیفه لامپ N1019026 در ماشین بافندگی
لامپ N1019026 انرژی الکتریکی مدار ۲۴ ولت را به نور تبدیل میکند. محل نصب میتواند با توجه به نسل و پیکربندی ماشین در مجموعه روشنایی یا نشانگر قرار داشته باشد؛ بنابراین تعیین دقیق محل استفاده باید از روی کاتالوگ قطعات و نقشه برق همان ماشین انجام شود.
- تولید نور در مدار کمولتاژ ۲۴ ولت ماشین
- مصرف نامی ۵ وات و جریان تقریبی ۰٫۲۱ آمپر
- برقراری اتصال الکتریکی از طریق دو کلاهک فلزی و هولدر متناسب
- امکان تعویض سریع، مشروط به یکسانبودن ابعاد و فرم نقاط تماس
تفاوت مهم: عبارت 24V5 فقط مشخصات الکتریکی را نشان میدهد و بهتنهایی کد پیکانول نیست. لامپهای ۲۴ ولت و ۵ وات با طول، قطر و پایههای متفاوت تولید میشوند؛ بنابراین هر لامپ 24V 5W جایگزین مستقیم N1019026 محسوب نمیشود.
کدهای شناسایی و تفاوت آنها
| کد یا عبارت | معنی و ارتباط | نکته سفارش |
|---|
| N1019026 | Part Number شناساییشده برای لامپ پیکانول ۲۴ ولت ۵ وات | مبنای نام و صفحه این محصول است؛ با eSPC همان ماشین کنترل شود. |
| 24V5 | حک مشخصات نامی ۲۴ ولت و ۵ وات روی کلاهک لامپ | کد قطعه نیست و برای تعیین ابعاد یا مدل ماشین کافی نیست. |
| JW-B0972 | شماره داخلی گزارششده توسط یک تأمینکننده برای محصول N1019026 | کد رسمی پیکانول یا جایگزین مستقل در نظر گرفته نشود. |
قاعده تطبیق: یکسانبودن ولتاژ و توان برای جایگزینی کافی نیست. کد N1019026، طول کل، قطر حباب، قطر کلاهکها، شکل نوکهای تماس و فاصله هولدر باید همزمان بررسی شوند.
ماشینهای مرتبط با N1019026
| مدل یا خانواده ماشین | وضعیت شواهد | شرط تأیید پیش از سفارش |
|---|
| Picanol GTM | کد N1019026 در کاتالوگ عمومی قطعات خانواده GTM دیده میشود. | تطبیق eSPC، نسخه ماشین، محل نصب، ابعاد و هولدر |
| Picanol GTM-AS | کد N1019026 در کاتالوگ عمومی قطعات خانواده GTM-AS دیده میشود. | تطبیق Part Number و نمونه فیزیکی نصبشده |
| Picanol GTX | کد N1019026 در کاتالوگ عمومی قطعات خانواده GTX دیده میشود. | کنترل شماره سریال، هولدر و اندازههای لامپ قبلی |
| سایر مدلهای پیکانول | برخی فروشندگان این کد را برای قطعات ایرجت یا راپیر نیز معرفی کردهاند، اما مدل دقیق یکسان نیست. | فقط پس از تأیید eSPC یا کد فهرست قطعات همان ماشین |
محدودیت سازگاری: وجود N1019026 در کاتالوگ GTM، GTM-AS و GTX به معنی سازگاری خودکار با تمام ماشینهای پیکانول نیست. هولدر و مدار روشنایی ممکن است بر اساس نسل، سال ساخت و پیکربندی ماشین متفاوت باشند.
نشانههای خرابی لامپ یا هولدر
- قطعشدن یا سوختگی قابل مشاهده رشته داخل حباب
- روشننشدن لامپ با وجود رسیدن ولتاژ صحیح به هولدر
- چشمکزدن یا قطع و وصل نور بر اثر تماس ضعیف کلاهکها و هولدر
- سیاهشدن شدید حباب یا کاهش محسوس شدت نور
- ترک شیشه، لقشدن کلاهک یا تغییر شکل نقاط تماس
- گرمشدن غیرعادی هولدر یا آثار اکسیدشدگی و سوختگی روی اتصالها
آیا روشننشدن همیشه به معنی سوختن لامپ است؟ خیر. خرابی فیوز، نبود ولتاژ ۲۴ ولت، قطعی سیم، اکسیدشدگی هولدر یا ضعف فشار تماسها نیز میتوانند باعث خاموشماندن لامپ شوند.
جدول عیبیابی اولیه
| علامت مشاهدهشده | مواردی که باید بررسی شوند |
|---|
| لامپ روشن نمیشود | رشته لامپ، ولتاژ دو سر هولدر، فیوز، کابل و نقاط اتصال |
| نور چشمک میزند | شلبودن لامپ، اکسیدشدگی کلاهک یا هولدر، لرزش و قطعی مقطعی سیم |
| لامپ زود میسوزد | اضافهولتاژ، لرزش شدید، توان نامناسب، تماس ضعیف و داغشدن هولدر |
| نور ضعیف است | افت ولتاژ، پایان عمر رشته، سیاهشدن حباب و مقاومت تماس هولدر |
| هولدر بیش از حد گرم میشود | شلبودن تماس، اکسیدشدگی، تغییر شکل هولدر یا استفاده از لامپ با توان بالاتر |
چکلیست بررسی پیش از تعویض
- برق ماشین بهصورت ایمن قطع و از راهاندازی ناخواسته جلوگیری شود.
- حک 24V5، کد N1019026 و وضعیت ظاهری لامپ قبلی ثبت شود.
- طول کل، طول حباب، قطر شیشه و قطر کلاهکها با کولیس اندازهگیری شود.
- فرم نوکهای تماس و فاصله مفید هولدر با لامپ جدید مقایسه شود.
- هولدر از نظر شلشدن، سوختگی، اکسیدشدگی و فشار مناسب نقاط تماس بررسی شود.
- ولتاژ مدار و سلامت فیوز توسط تکنسین و مطابق نقشه برق ماشین کنترل شود.
- مدل، نسخه و شماره سریال ماشین با eSPC یا لیست قطعات تطبیق داده شود.
هشدار تعمیراتی: اندازهگیری پیوستگی رشته یا بررسی هولدر باید با برق قطعشده انجام شود. اتصال لامپ با ولتاژ بالاتر از ۲۴ ولت یا استفاده از نمونهای با توان بیشتر میتواند به لامپ، هولدر و سیمکشی آسیب بزند.
توصیههای نگهداری و نصب
- لامپ با فشار یکنواخت و بدون خمکردن کلاهکها در هولدر نصب شود.
- پیش از نصب، آلودگی و اکسیدشدگی نقاط تماس هولدر با روش مناسب پاک شود.
- از واردکردن ضربه، پیچش یا فشار جانبی به حباب شیشهای خودداری شود.
- لامپ جایگزین دقیقاً با ولتاژ ۲۴ ولت و توان ۵ وات انتخاب شود.
- علت لرزش شدید یا داغشدن هولدر پیش از نصب لامپ جدید برطرف شود.
تجربه فنی: داغشدن یا سوختن تکراری لامپ فقط با تعویض آن برطرف نمیشود. اضافهولتاژ، هولدر شل، مقاومت تماس بالا یا لرزش غیرعادی میتواند عمر نمونه جدید را نیز کاهش دهد.
راهنمای سفارش از فراتکس پارتس
برای تأیید دقیق N1019026 و جلوگیری از ارسال لامپ ۲۴ ولت ۵ وات با ابعاد یا پایه ناسازگار، اطلاعات زیر همراه درخواست ارسال شود:
- مدل کامل، نسخه و شماره سریال ماشین پیکانول
- عکس واضح از حک 24V5 و هر نوشته دیگر روی کلاهکها
- تصویر کامل لامپ از روبهرو و دو انتهای آن
- طول کل، قطر حباب، قطر کلاهک و فاصله هولدر
- عکس هولدر و محل نصب روی ماشین
- کد N1019026 از eSPC، لیست قطعات یا بستهبندی قبلی در صورت دسترسی
سؤالات متداول
N1019026 چه قطعهای است؟
N1019026 کد یک لامپ رشتهای ۲۴ ولت و ۵ وات برای ماشینهای بافندگی پیکانول است که با نام Picanol 24V 5W Lamp نیز شناخته میشود.
عبارت 24V5 روی لامپ چه معنایی دارد؟
این عبارت نشان میدهد ولتاژ نامی لامپ ۲۴ ولت و توان آن ۵ وات است. 24V5 بهتنهایی Part Number پیکانول محسوب نمیشود.
آیا هر لامپ ۲۴ ولت ۵ وات جایگزین N1019026 است؟
خیر. طول، قطر حباب، اندازه کلاهکها، فرم نقاط تماس و فاصله هولدر نیز باید با نمونه قبلی یکسان باشند.
این لامپ برای کدام مدلهای پیکانول است؟
کد N1019026 در کاتالوگ عمومی قطعات Picanol GTM، GTM-AS و GTX دیده میشود. کاربرد آن در سایر مدلها باید با eSPC و نمونه فیزیکی تأیید شود.
جریان مصرفی لامپ ۲۴ ولت ۵ وات چقدر است؟
جریان نامی محاسباتی این لامپ در ولتاژ ۲۴ ولت حدود ۰٫۲۱ آمپر است. رفتار لحظه شروع لامپ رشتهای با جریان نامی پایدار یکسان نیست.
برای استعلام N1019026 چه اطلاعاتی لازم است؟
مدل و شماره سریال ماشین، تصویر کامل لامپ و هولدر، عکس حک روی کلاهکها و اندازههای دقیق قطعه قبلی برای تطبیق لازم هستند.
