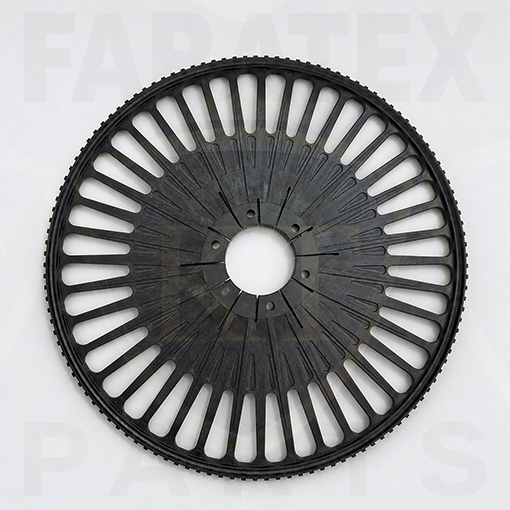

چرخ راپیر واماتکس 9000 PLUS با کد فنی 2548460 یکی از قطعات تخصصی سیستم انتقال حرکت تسمه راپیر در ماشینهای بافندگی Vamatex است. این قطعه با نام Rapier Drive Wheel و شناسه SD1701 نیز شناخته میشود و با درگیری دندانههای محیطی با تسمه راپیر، حرکت را به مجموعه راپیر انتقال میدهد. قطر 356 میلیمتر، سوراخ مرکزی 60 میلیمتر و 120 دندانه از مشخصات آن است.
کد 2548460 به یک چرخ محرک راپیر برای ماشین بافندگی واماتکس 9000 پلاس اشاره دارد. این قطعه در منابع قطعات نساجی با نامهای Rapier Drive Wheel، Toothed Drive Wheel و شناسه SD1701 نیز معرفی میشود.
چرخ راپیر در مسیر انتقال حرکت به تسمه راپیر قرار میگیرد. دندانههای محیطی چرخ با شیارهای تسمه درگیر میشوند تا حرکت رفتوبرگشتی تسمه و سر راپیر با نظم و هماهنگی انجام شود. سلامت دندانهها، هممحوری قطعه و تنظیم مناسب مجموعه در کیفیت حرکت راپیر مؤثر است.
| مشخصه | توضیحات |
|---|---|
| نام قطعه | چرخ راپیر / چرخ محرک تسمه راپیر |
| کد فنی | 2548460 |
| شناسه دیگر | SD1701 |
| برند ماشین | واماتکس / Vamatex |
| مدل مرتبط | Vamatex 9000 PLUS |
| قطر بیرونی کاتالوگی | 356 میلیمتر |
| قطر سوراخ مرکزی | 60 میلیمتر |
| تعداد دندانه | 120 دندانه (Z=120) |
| مشخصات مرجع | D.356 × D.60 – Z=120 |
| کاربرد | انتقال حرکت به تسمه و مجموعه راپیر |
توجه: اطلاعات ابعادی بالا برای شناسایی اولیه ارائه شدهاند. مرجع نهایی خرید، تطبیق کد 2548460، تعداد دندانه، ابعاد، شکل محل نصب و نمونه بازشده از ماشین است.
وظیفه اصلی این قطعه، انتقال حرکت از مجموعه محرک به تسمه راپیر است. با حرکت چرخ، دندانهها تسمه را در مسیر تعیینشده جابهجا میکنند و سر راپیر وارد دهانه بافت شده یا از آن خارج میشود. درگیری منظم چرخ و تسمه به حرکت یکنواخت، کاهش ضربه و حفظ موقعیت مناسب راپیر کمک میکند.
فرسودگی دندانهها یا نصب نامناسب میتواند الگوی درگیری با تسمه را تغییر دهد. در چنین شرایطی ممکن است حرکت تسمه ناپایدار شود یا فشار موضعی روی تسمه، راهنماها و اجزای مرتبط افزایش پیدا کند. تشخیص قطعی باید پس از بررسی کل مجموعه انجام شود.
در ماشین بافندگی راپیری، نخ پود به کمک سر یا سرهای راپیر در عرض دهانه بافت منتقل میشود. تسمه راپیر مسیر رفتوبرگشت این مجموعه را فراهم میکند و چرخ راپیر نیروی لازم برای جابهجایی تسمه را انتقال میدهد. به همین دلیل، وضعیت دندانهها و تنظیم مجموعه میتواند بر نرمی حرکت و تکرارپذیری پودگذاری اثر بگذارد.
این قطعه بهتنهایی کنترلکننده تمام مراحل پودگذاری نیست؛ زمانبندی ماشین، وضعیت تسمه و سر راپیر، راهنماها و اجزای انتقال نیز در عملکرد نهایی نقش دارند. هنگام بروز ایراد باید مجموعه بهصورت سیستماتیک بررسی شود.
مشاهده یک علامت بهتنهایی برای تعویض قطعه کافی نیست. ابتدا وضعیت تسمه، راهنماها، محل نصب، لقی محور و تنظیمات مرتبط کنترل شود تا علت اصلی مشخص گردد.
خیر. حرکت نامنظم راپیر میتواند از تسمه فرسوده، راهنمای نامناسب، لقی محور، ایراد یاتاقان، تنظیم نبودن زمانبندی، آلودگی مسیر یا مشکل در سر راپیر ناشی شود. چرخ راپیر یکی از اجزای مهم این مجموعه است، اما تصمیم به تعویض آن باید بر اساس بازرسی فنی و مشاهده نشانههای واقعی خرابی انجام شود.
اگر دندانهها سالماند اما تسمه در یک بخش مشخص گیر میکند، ابتدا مسیر حرکت و راهنماها بررسی شوند. اگر سایش روی یک سمت دندانهها بیشتر است، هممحوری چرخ و تسمه اهمیت ویژه دارد. وجود لقی شعاعی یا محوری نیز باید پیش از نسبت دادن مشکل به خود چرخ ارزیابی شود.
| قطعه | نقش اصلی | نکته بررسی |
|---|---|---|
| چرخ راپیر | انتقال حرکت به تسمه از طریق دندانهها | سلامت دندانه، هممحوری و محل نصب |
| تسمه راپیر | حمل سر راپیر در مسیر رفتوبرگشت | شیارها، انعطاف، ترک و الگوی سایش |
| راهنمای تسمه | هدایت و تثبیت مسیر حرکت تسمه | سایش سطح تماس و تنظیم مسیر |
| سر راپیر | گرفتن، انتقال یا تحویل نخ پود | عملکرد مکانیزم نخگیری و وضعیت قطعات مصرفی |
در بررسی عملی این مجموعه، فقط ظاهر یک دندانه نباید مبنای تصمیم قرار گیرد. الگوی سایش تمام محیط چرخ، نحوه تماس با تسمه و وضعیت محور اطلاعات دقیقتری میدهند. سایش یکنواخت معمولاً با کارکرد تدریجی ارتباط دارد، اما سایش یکطرفه یا موضعی میتواند نشانه تنظیم نبودن مسیر، لقی یا تماس نامناسب باشد.
هنگام نصب قطعه جایگزین، تمیز بودن محل مونتاژ و تطبیق کامل دندانهها با تسمه اهمیت دارد. استفاده از تسمهای که شیارهای آن آسیب دیدهاند ممکن است عمر چرخ جدید را کاهش دهد؛ بنابراین چرخ و تسمه باید همزمان از نظر سازگاری و سلامت بررسی شوند.
برای کاهش احتمال خطا در سفارش، اطلاعات زیر همراه درخواست ارسال شوند:
شباهت ظاهری بهتنهایی برای تأیید سازگاری کافی نیست. اگر کد روی قطعه خوانا نیست، تصاویر و اندازههای دقیق برای بررسی کارشناسی ارسال شوند.
این کد برای چرخ محرک دندانهدار سامانه تسمه راپیر ماشین واماتکس 9000 پلاس معرفی شده است و با شناسه SD1701 نیز شناخته میشود.
مشخصات کاتالوگی آن D.356 × D.60 – Z=120 است؛ یعنی قطر بیرونی 356 میلیمتر، سوراخ مرکزی 60 میلیمتر و 120 دندانه.
خیر. کاربرد این محصول برای واماتکس 9000 پلاس ذکر شده است، اما سازگاری نهایی باید با کد قطعه، ابعاد، تعداد دندانه و نمونه نصبشده تأیید شود.
خیر. تسمه، راهنماها، محور، یاتاقانها و تنظیمات حرکت نیز میتوانند باعث صدا یا ضربه شوند. کل مجموعه باید بررسی شود.
کد 2548460، مدل ماشین، تصاویر دو طرف قطعه، اندازه قطر بیرونی و سوراخ مرکزی، تعداد دندانه و تعداد مورد نیاز را ارسال کنید.
خیر. اختلاف در قطر، سوراخ مرکزی، تعداد یا فرم دندانهها و نحوه نصب میتواند مانع استفاده صحیح شود. کد و اندازهها باید همزمان تطبیق داده شوند.
برای استعلام قیمت، موجودی و بررسی سازگاری چرخ راپیر واماتکس 9000 پلاس کد 2548460، کد قطعه و تصاویر نمونه موجود را برای کارشناسان فراتکس پارتس ارسال کنید. در صورت در دسترس بودن اطلاعات نصب، مشخصات ماشین و اندازههای قطعه نیز به درخواست افزوده شوند.
فراتکس پارتس، تأمینکننده قطعات ماشینآلات بافندگی و قطعات تخصصی ماشینهای راپیری.
