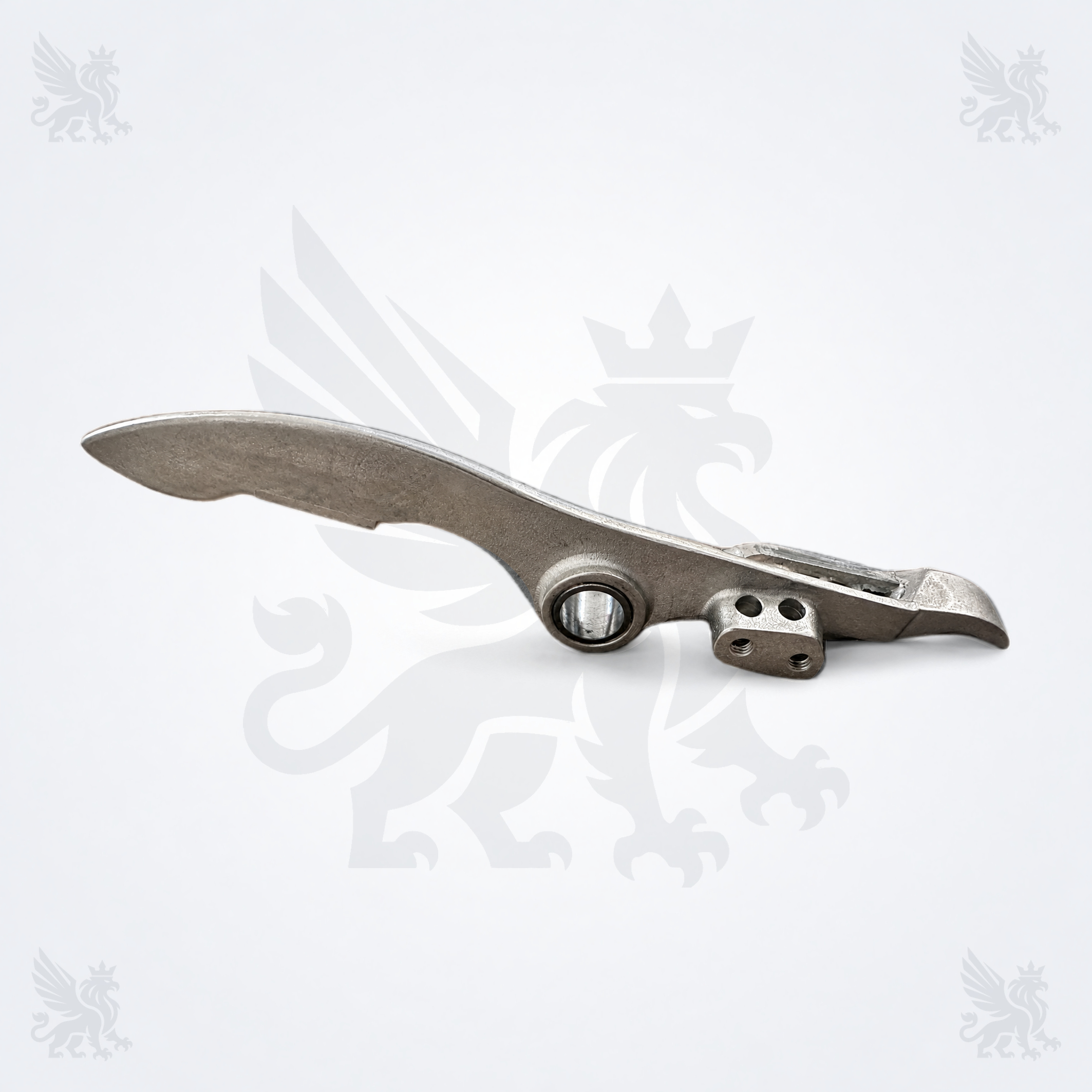

اهرم کامل گیره راپیر چپ دورنیر کد 730225 از اجزای هد راپیر سمت چپ DORNIER است و با عناوین CLAMP LEVER CPL LHS SMOOTH SURFACE و LH GRIPPER LEVER شناخته میشود. این قطعه حرکت مکانیزم گیره را کنترل میکند. پیش از سفارش، کد، سمت LHS، سطح صاف، نسخه هد و تصویر نمونه باید تطبیق داده شوند.
730225 کد فنی اهرم کامل گیره در هد راپیر سمت چپ ماشین بافندگی DORNIER است. این قطعه در فهرستهای تخصصی با عبارتهای Clamp Lever CPL., LHS, Smooth Surface، Clamping Lever LHS Plain و LH Gripper Lever معرفی میشود.
اهرم گیره بخشی از مکانیزم حرکتی هد راپیر است و نیروی بازوبستهشدن را به مجموعه فک منتقل میکند. شکل اهرم، محور چرخش، محل تماس، ابعاد بوش و هماهنگی آن با فنر، فک و بازکننده باید با نسخه هد یکسان باشد؛ بنابراین عبارت کلی Left Rapier Gripper برای انتخاب این قطعه کافی نیست.
| مشخصه | توضیحات |
|---|---|
| نام فارسی | اهرم کامل گیره راپیر چپ دورنیر با سطح صاف |
| نام انگلیسی | CLAMP LEVER CPL LHS SMOOTH SURFACE DORNIER |
| نام فنی مرتبط | LH Gripper Lever / Clamping Lever LHS Plain |
| کد فنی اصلی | 730225 |
| کد مرجع کاتالوگی | LD2082/1؛ در برخی فهرستهای بازار با عنوان 10 mm Old Type نیز معرفی شده است |
| برند ماشین | DORNIER / دورنیر |
| سمت نصب | هد راپیر سمت چپ؛ LH یا LHS |
| نوع سطح | Smooth / Plain یا سطح صاف |
| مجموعه مرتبط | مکانیزم گیره و هد راپیر سمت چپ |
| طبقهبندی بازار | در یک فهرست با عبارت 10 mm Old Type آمده است؛ ابعاد و نسخه باید تأیید شوند |
| مدل سازگار | پس از تطبیق کد، نسخه هد، سطح اهرم، Type و Serial No. ماشین |
| وضعیت عرضه | موجودی، تأمین یا بررسی ساخت پس از استعلام فنی |
مکانیزم گیره راپیر باید در زمان مشخص باز شود، نخ پود را دریافت یا نگهداری کند و سپس در نقطه تنظیمشده آزاد سازد. اهرم گیره، حرکت ورودی از بازکننده و مجموعه فنر را به بخش فک منتقل میکند تا این توالی با دامنه و زمانبندی مناسب انجام شود.
سایش محل محور، تغییر شکل اهرم یا اختلاف در هندسه سطح تماس میتواند دامنه حرکت فک و نیروی گیره را تغییر دهد. نصب اهرم نامتناسب ممکن است باعث بازنشدن کامل، بستهنشدن فک، افزایش لقی یا واردشدن بار اضافی به پین، بوش، فنر و فک شود.
اهرم گیره قطعه متحرکی است که حرکت را در مکانیزم کلمپ منتقل میکند. فک یا Rapier Jaw بخش گیرنده و تماسدهنده مجموعه گیره است و هد کامل راپیر مجموعه بزرگتری شامل بدنه و چند جزء مکانیکی است.
کد 730225 فقط برای اهرم کامل گیره چپ گزارش شده است. کدهایی مانند 712311 یا 712313 به فک راپیر و کدهایی مانند 764194 یا 764441 به هد کامل یا گیره کامل چپ مربوط میشوند؛ بنابراین این شمارهها نباید بهجای یکدیگر ثبت شوند.
فهرستهای قطعات برای یک خانواده از اهرمهای گیره چپ، نسخههای متفاوتی را بر اساس نوع سطح معرفی میکنند. این تفاوت میتواند با هندسه تماس و نسخه هد مرتبط باشد و صرف شباهت ابعادی برای جایگزینی کافی نیست.
سطح صاف، دندانهدار و دندانهریز اصطلاحات مستقل هستند. نوع سطح باید از روی کد، نمای نزدیک قطعه و نقشه هد تأیید شود و با نام بازاری یا تشخیص چشمی از فاصله دور انتخاب نشود.
نشانههای زیر میتوانند نیاز به بازدید اهرم و مجموعه هد راپیر چپ را مطرح کنند. هیچ نشانهای بهتنهایی خرابی قطعی 730225 را ثابت نمیکند و اجزای مجاور نیز باید بررسی شوند.
| نشانه | موارد قابل بررسی | اقدام پیشنهادی |
|---|---|---|
| فک کامل بسته نمیشود | اهرم، فنر، پین، بوش، آلودگی و گیر مکانیکی | بررسی دامنه حرکت و رفع گیر پیش از تعویض قطعه |
| حرکت اهرم دارای لقی است | سایش سوراخ، پین، بوش، پیچ اتصال و بدنه هد | اندازهگیری لقی و تعویض مجموعه قطعات فرسوده |
| نیروی گیره کم یا ناپایدار است | فنر، اهرم، فک، سطح تماس و تنظیم بازکننده | مقایسه با هد سالم و عیبیابی مرحلهای کل مکانیزم |
| انتقال پود با ضربه انجام میشود | تایمینگ، همراستایی هدها، اهرم، بازکننده و محدودیت حرکت | تنظیم طبق دستورالعمل و رفع علت بار یا برخورد اضافی |
| قطعه جدید نصب نمیشود | کد 730225، سمت LHS، نسخه Smooth، ابعاد و نقاط اتصال | از سوراخکاری یا سنگزنی خودداری و تطبیق فنی را تکرار کنید |
خیر. عملکرد نامناسب گیره میتواند از خرابی فنر، سایش فک، لقی پین و بوش، تنظیم نادرست بازکننده، آلودگی، ناهمراستایی هدها یا تایمینگ نامناسب ناشی شود. تعویض مستقیم اهرم بدون بررسی این اجزا ممکن است مشکل را برطرف نکند.
برای تشخیص بهتر، مسیر حرکت اهرم بدون اعمال زور بررسی شود، میزان لقی با هد سالم مقایسه گردد و نقاط تماس از نظر سایش یا ضربه کنترل شوند. همچنین باید مشخص شود مشکل در حرکت خود اهرم است یا در نیروی فنر و مقاومت قطعات متصل.
کد 730225 به هد راپیر سمت چپ دورنیر مرتبط است، اما عبارت LH Gripper Lever برای تأیید سازگاری با تمام ماشینهای DORNIER کافی نیست. نسل هد، نوع بدنه، قطر و طول محور، نوع فک، بازنگری قطعه و آرایش بازکننده میتوانند مشخصات اهرم را تغییر دهند.
پیش از سفارش باید Part Number، Type کامل ماشین، Serial No. یا Werk Nr.، نسخه هد و ابعاد نمونه کنترل شوند. فهرست قطعات ماشینهای بافندگی راپیر دورنیر برای دسترسی به خانواده محصول است و بهتنهایی سازگاری کد 730225 با یک مدل خاص را تأیید نمیکند.
برای کاهش احتمال اشتباه در انتخاب اهرم کامل گیره سمت چپ، اطلاعات زیر را همراه درخواست ارسال کنید:
برای بررسی ساخت، نمونه سالم یا کمفرسوده نسبت به قطعه دارای لقی شدید ارجح است. علاوه بر ابعاد باید جنس، عملیات سطحی، تلرانس سوراخ محور، هندسه محل تماس و شرایط کاری قطعه مشخص شوند.
این کد برای اهرم کامل گیره راپیر سمت چپ دورنیر با سطح صاف ثبت شده است و با نام LH Gripper Lever نیز شناخته میشود.
خیر. 730225 اهرم گیره داخل هد راپیر چپ است. هد یا گیره کامل شامل قطعات بیشتری مانند بدنه، فک، فنر و اجزای اتصال است.
این کد برای نسخه Smooth یا Plain گزارش شده است. نسخههای دندانهدار و دندانهریز کدهای جداگانه دارند.
در فهرستهای بررسیشده، این کدها بهترتیب برای اهرم صاف، دندانهدار و دندانهریز خانواده گیره راپیر چپ گزارش شدهاند.
خیر. فنر، فک، پین، بوش، بازکننده، آلودگی، تایمینگ و تنظیم هدها نیز میتوانند علائم مشابه ایجاد کنند.
امکان ساخت پس از بررسی نمونه سالم یا نقشه، جنس، عملیات سطحی، هندسه تماس، تلرانس سوراخها و تیراژ ارزیابی میشود.
قیمت و زمان تحویل پس از تأیید کد، سمت LHS، نسخه Smooth، مدل هد، تعداد و روش تأمین یا ساخت اعلام میشود.
برای استعلام موجودی، قیمت، زمان تحویل و بررسی تطابق فنی CLAMP LEVER CPL LHS SMOOTH SURFACE DORNIER با کد 730225، مشخصات ماشین، نسخه هد و تصاویر اهرم فعلی را برای کارشناسان فراتکس پارتس ارسال کنید.
تطبیق کد فنی، جهت LHS، مدل و شماره ماشین، نسخه سطح صاف، ابعاد محور و نقاط اتصال پیش از سفارش، احتمال انتخاب اشتباه را کاهش میدهد و روند تأمین یا بررسی ساخت قطعه را دقیقتر میکند.
