قطعه PNP27049 با نام انگلیسی Back Rest Roller Ring Spacer یک رینگ فاصلهگذار برای ماشینهای بافندگی SMIT FAST، GS900 و Sulzer / SMIT G6300 است. تصاویر محصول، نمای رو و پشت یک قطعه را نشان میدهند: سمت رو دارای پله حلقوی در اطراف سوراخ مرکزی و سمت پشت دارای سطح تختتر است. پیش از سفارش، کد، ابعاد، جهت نصب و نمونه بازشده تطبیق داده شود.
| مشخصه | اطلاعات |
|---|---|
| نام فارسی | حلقه فاصلهگذار رول پشت ماشین بافندگی اسمیت |
| نام انگلیسی | SMIT Back Rest Roller Ring Spacer |
| کد کامل | PNP27049 |
| فرم نوشتاری جایگزین | PNP 27049 |
| نوع قطعه | رینگ یا حلقه فاصلهگذار پلهدار |
| ماشینهای هدف اعلامشده | SMIT FAST, SMIT GS900, Sulzer / SMIT G6300 |
| ساختار قابل مشاهده | دیسک حلقوی با سوراخ مرکزی؛ یک سمت دارای پله هممرکز و سمت دیگر تختتر |
| رنگ و جنس ظاهری | ظاهر مسیـبرنزی؛ نوع و گرید دقیق آلیاژ در منابع بررسیشده تأیید نشده است |
| معیار اصلی سفارش | کد PNP27049، مدل و سریال ماشین، قطر بیرونی و داخلی، ضخامت کل، ابعاد پله، جهت نصب و نمونه واقعی |
کد PNP27049 برای یک حلقه فاصلهگذار فلزی در گروه قطعات رول پشت ماشین بافندگی معرفی میشود. شکل حلقوی قطعه، سطح تخت یک سمت و پله هممرکز سمت دیگر، امکان ایجاد فاصله مونتاژی و سطح تکیه مشخص را فراهم میکند. محل و جهت دقیق قرارگیری باید از روی Parts Book همان ماشین یا نمونهای که بدون تغییر از مجموعه باز شده است تعیین شود.
وظیفه عمومی رینگهای فاصلهگذار، حفظ فاصله محوری، ایجاد سطح تکیه و کمک به قرارگیری صحیح اجزای مجاور است. در مجموعه رول پشت، فرسودگی یا انتخاب ضخامت نامناسب چنین قطعهای میتواند روی لقی محوری، تماس سطوح و همراستایی مجموعه اثر بگذارد. نقش دقیق PNP27049 و تلرانس مجاز آن به نسخه مونتاژ وابسته است؛ بنابراین مقدار لقی یا پیشبار نباید بدون دستورالعمل فنی همان ماشین تعیین شود.
| نما | نشانه ظاهری | نکته تطبیق |
|---|---|---|

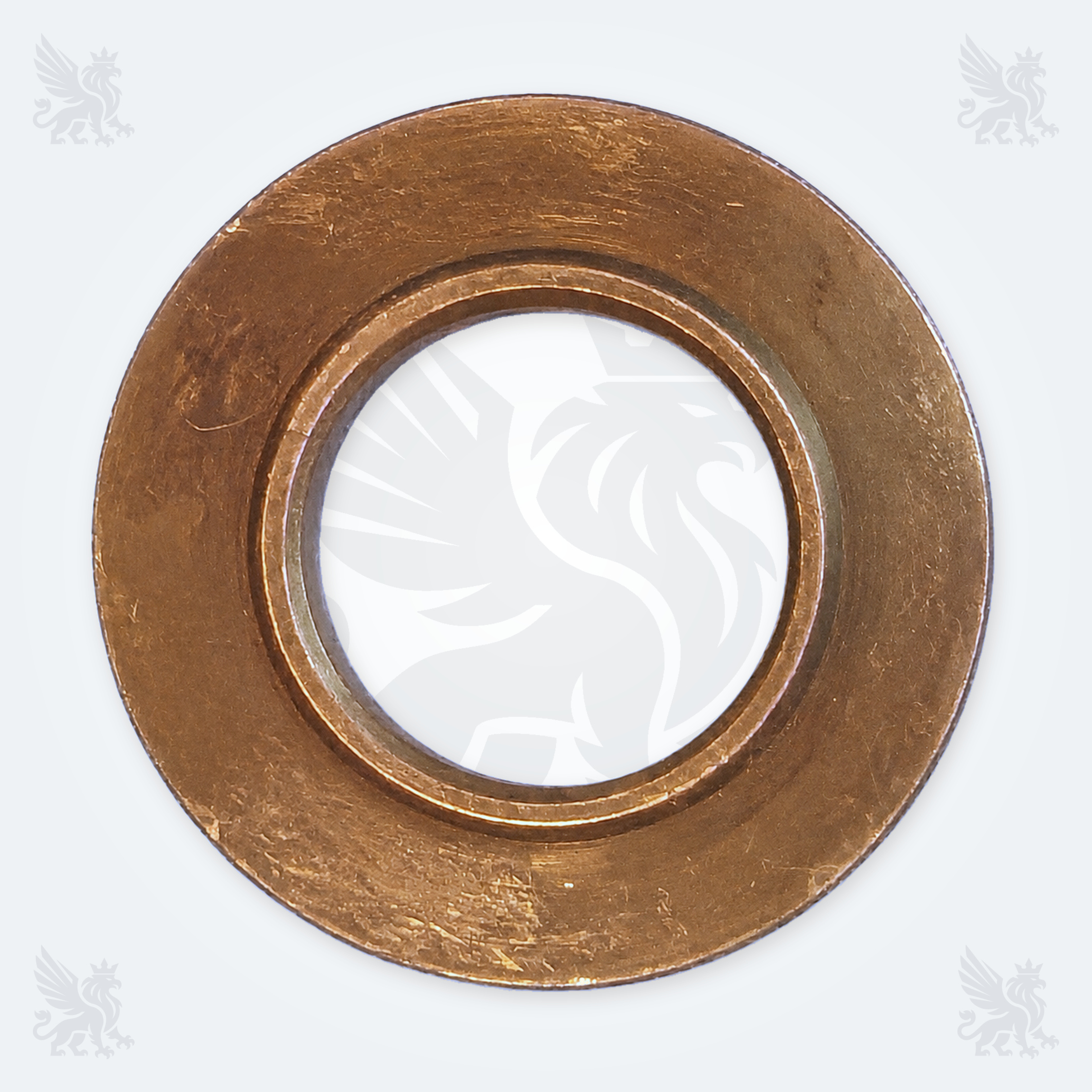

| نمای رو | پله یا برجستگی حلقوی هممرکز در اطراف قطر داخلی | قطر و ارتفاع پله و وضعیت لبه داخلی اندازهگیری شود |

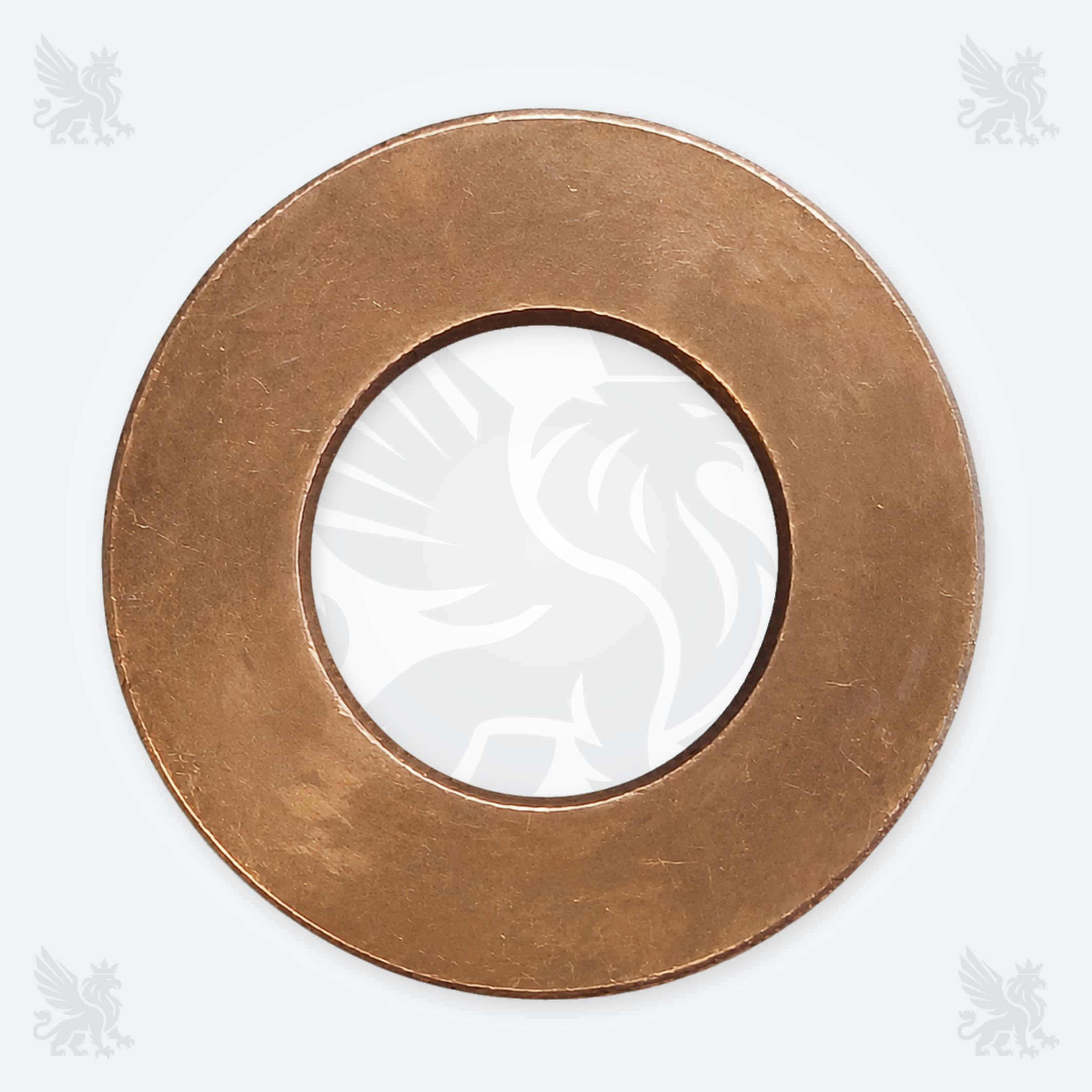

| نمای پشت | سطح حلقوی تختتر و بدون برجستگی مشابه نمای رو | تختی، آثار سایش و جهت قرارگیری با نمونه قبلی کنترل شود |
| ماشین یا خانواده | وضعیت تطبیق | کنترل پیش از سفارش |
|---|---|---|
| SMIT FAST | از مدلهای هدف اعلامشده برای کد PNP27049 | Parts Book، نسخه ماشین، ابعاد و نمونه قبلی |
| SMIT GS900 | از مدلهای هدف اعلامشده برای کد PNP27049 | کد، سریال، محل نصب و اندازههای اصلی |
| Sulzer / SMIT G6300 | از مدلهای هدف اعلامشده برای کد PNP27049 | نسخه مجموعه رول پشت، ابعاد پله و ضخامت |
| G6200, GS920, GS940, GS980 و مدلهای دیگر | جایگزینی مستقیم تأیید نشده است | کد مستقل و Parts Book همان مدل بررسی شود |
سطح قطعه در تصاویر مرجع رنگ گرم مسیـبرنزی دارد و تصاویر این صفحه نیز با همین ظاهر رنگی آماده شدهاند. بااینحال رنگ عکس بهتنهایی ثابت نمیکند که قطعه از مس، برنج، برنز یا آلیاژ مشخص دیگری ساخته شده است؛ نور، اکسید سطحی، پرداخت و شرایط عکاسی نیز روی رنگ اثر میگذارند.
خیر. نمای دارای پله داخلی و نمای تخت، دو سمت یک حلقه فاصلهگذار PNP27049 هستند. تعداد سفارش باید جداگانه مشخص شود.
از روی رنگ نمیتوان نوع آلیاژ را قطعی تشخیص داد. ظاهر نمونه مسیـبرنزی است، اما گرید متریال باید از مدرک فنی یا آنالیز نمونه تأیید شود.
مدلهای هدف این کد SMIT FAST، SMIT GS900 و Sulzer / SMIT G6300 هستند. برای هر ماشین، نسخه مونتاژ، کد Parts Book، ابعاد و نمونه قبلی باید کنترل شود.
بله. پله داخلی معمولاً با سطح یا قطعه مجاور درگیر میشود و جهت اشتباه میتواند فاصله مونتاژی را تغییر دهد. جهت صحیح از روی آرایش قبلی یا Parts Book تعیین شود.
قطر بیرونی، قطر داخلی، ضخامت کل، قطر و ارتفاع پله داخلی و تختی دو سطح مهمترین اندازهها هستند. عکس لبه جانبی و محل نصب نیز احتمال خطا را کاهش میدهد.
برای تطبیق حلقه فاصلهگذار PNP27049، تصاویر نمای رو، پشت و لبه جانبی، مدل و سریال ماشین، اندازههای اصلی و عکس محل نصب را ارسال کنید تا امکان تأمین یا بررسی ساخت ارزیابی شود.
