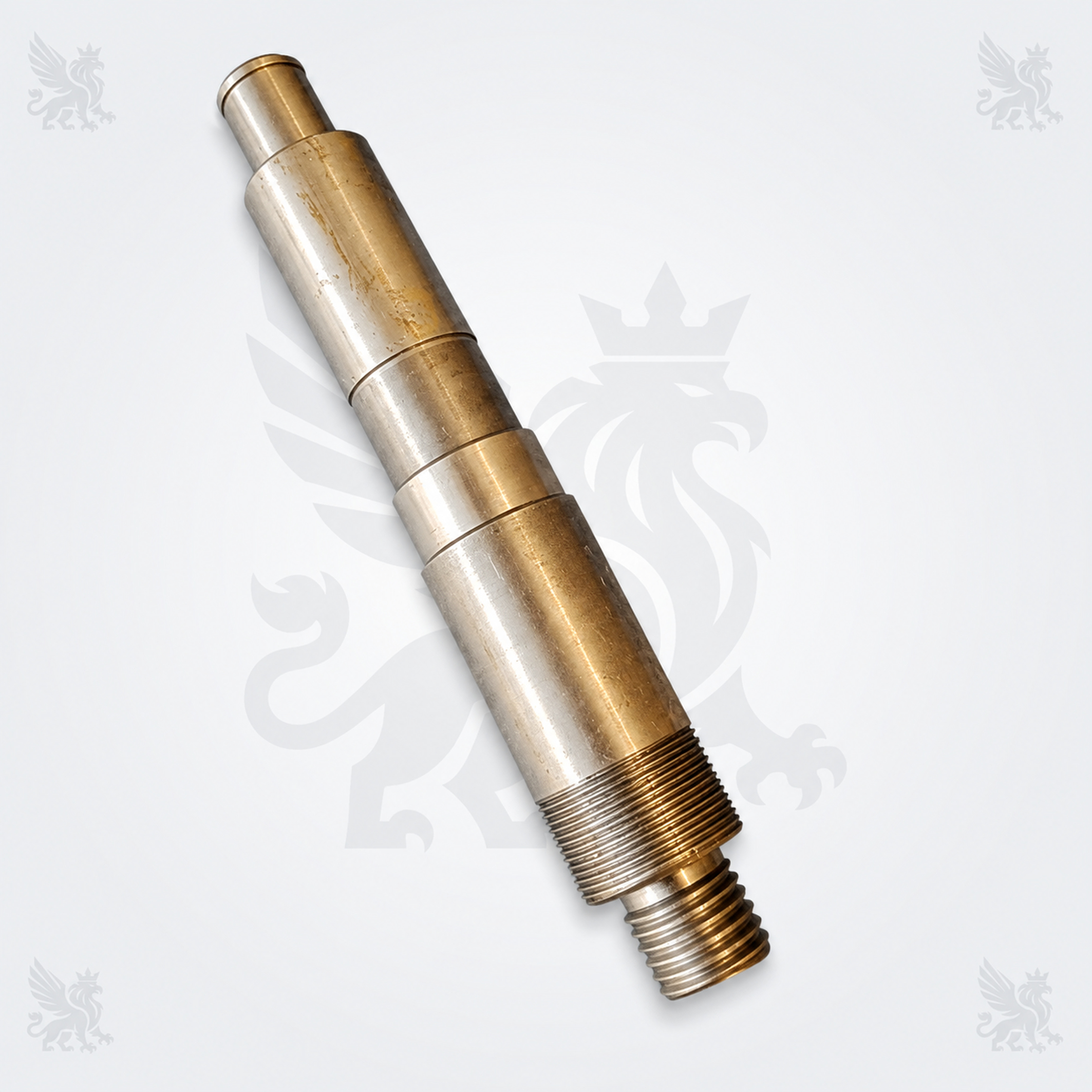

شفت غلتک پارچه، قطعهای پلهدار از مجموعه جمعکردن پارچه در ماشین بافندگی مدل G6300 است. این شفت دارای چند سطح نشیمن، شیارهای محیطی و دو بخش رزوهشده در یک انتهاست. پیش از سفارش، طول کلی، قطر پلهها، محل شیارها، قطر و گام رزوه و نمونه نصبشده را تطبیق دهید. کد فنی قطعه PQP25230 است.
مشاهده ادامه توضیحات| نام محصول | شفت غلتک پارچه G6300 |
|---|---|
| نام انگلیسی | G6300 Cloth Roller Shaft |
| کد فنی | PQP25230 |
| ماشین سازگارِ قابل انتشار | ماشین بافندگی راپیری G6300؛ تطبیق نسخه ماشین و مجموعه غلتک پارچه الزامی است |
| مجموعه کاربرد | غلتک پارچه و مکانیزم جمعکردن پارچه (Cloth Roller / Take-up) |
| جنس و ابعاد | آلیاژ، سختی، پوشش، ابعاد و تلرانسها در منابع عمومی بررسیشده منتشر نشده است |
قطعه PQP25230 با نام فنی Cloth Roller Shaft، شفتی پلهدار از مجموعه غلتک پارچه است. این مجموعه در بخش جمعکردن پارچه ماشین بافندگی قرار دارد. بر پایه شکل قطعه، سطوح استوانهای پلهدار میتوانند نقش نشیمن و هممحوری اجزای جفت را داشته باشند و بخشهای رزوهشده برای اتصال یا تنظیم مجموعه به کار روند؛ تعیین دقیق قطعات درگیر و ترتیب مونتاژ به نقشه انفجاری همان ماشین نیاز دارد.
این شفت نباید فقط با مشاهده طول تقریبی یا رنگ فلز انتخاب شود. طول کلی، قطر هر پله، فاصله شانهها، محل شیارهای محیطی، قطر و گام هر دو ناحیه رزوه و شکل دو انتهای شفت باید با قطعه نصبشده یا Parts Book تطبیق داده شود.
| مشخصه | نتیجه بررسی | سطح اطمینان |
|---|---|---|
| کد قطعه | PQP25230 | بالا |
| نام فنی | شفت غلتک پارچه | بالا |
| مدل قابل انتشار | G6300 | بالا برای خانواده مدل؛ وابسته به نسخه مجموعه |
| ساختار ظاهری | شفت پلهدار دارای شیارهای محیطی و دو بخش رزوه بیرونی | بالا؛ قابل مشاهده در تصویر |
| جنس، سختی و پوشش | اعلام نشده؛ از روی رنگ تصویر قابل تعیین نیست | نامشخص |
| ابعاد، تلرانس و گام رزوه | در منبع عمومی درج نشده است | نیازمند اندازهگیری یا نقشه |
شفت در یک مجموعه دوار معمولاً مرجع هممحوری، تکیهگاه سطوح جفت و رابط اتصال اجزای مکانیکی است. در قطعه PQP25230 نیز فرم پلهای و رزوههای متفاوت نشان میدهد چند ناحیه مونتاژی روی یک محور قرار گرفتهاند. بااینحال بدون نقشه مونتاژ نمیتوان نوع دقیق یاتاقان، بوش، مهره، هاب یا جهت انتقال نیرو را برای همه نسخهها قطعی اعلام کرد.
| مورد کنترل | روش پیشنهادی تطبیق |
|---|---|
| کد فنی | کنترل دقیق PQP25230 در Parts Book، سوابق تعمیر یا بستهبندی قطعه |
| مدل و نسخه ماشین | ارسال تصویر پلاک G6300 و مشخصات مجموعه Cloth Roller |
| طول و پلهها | اندازهگیری طول کلی، طول هر ناحیه و قطر تمام پلهها |
| رزوه بزرگ | کنترل قطر اسمی، گام، جهت و طول درگیری رزوه |
| رزوه انتهایی | اندازهگیری مستقل؛ مشابهبودن ظاهری دو رزوه کافی نیست |
| شیارها و دو سر شفت | تطبیق محل شیار، شکل لبه، قطر انتهایی و فاصله از شانه مرجع |
| نمونه قبلی | ارسال عکس کامل از دو انتها و نمای کنار همراه با اندازههای کلیدی |
| نشانه | موارد قابل بررسی |
|---|---|
| لقی یا صدای غیرعادی | سطوح نشیمن، بوش یا یاتاقان جفت، شانهها و مهرههای اتصال |
| چرخش نامنظم یا گیرکردن | تاب شفت، هممحوری، آلودگی و آسیب سطوح پلهای |
| شلشدن اتصال رزوهای | فرسایش رزوه، گام نادرست، گشتاور مونتاژ و قطعه جفت |
| سایش یکطرفه | همراستایی مجموعه، وضعیت تکیهگاهها و بارگذاری نامتقارن |
کد فنی منتشرشده برای این شفت غلتک پارچه PQP25230 است.
خیر. PQP25230 شفت یا محور مرتبط با مجموعه غلتک پارچه است و نباید با غلتک کامل، هاب، یاتاقان یا مجموعه کامل جمعکن پارچه اشتباه گرفته شود.
خیر. نور، روغن، پوشش و شرایط عکاسی بر رنگ اثر میگذارند. آلیاژ، سختی و عملیات سطحی فقط با نقشه، مدرک سازنده یا آزمون فنی قابل تعیین است.
کد در ارتباط با خانواده G6300 عرضه شده است، اما نسخه ماشین و تغییرات مجموعه میتواند مهم باشد. کد، ابعاد پلهها و رزوهها باید با قطعه قبلی تطبیق داده شود.
کد PQP25230، عکس پلاک ماشین، تصویر کامل دو سر شفت، طول کلی، قطر هر پله و مشخصات هر دو رزوه را ارسال کنید.
برای استعلام شفت غلتک پارچه PQP25230، کد فنی، تصویر پلاک ماشین و اندازههای نمونه قبلی را برای کارشناسان فراتکس پارتس ارسال کنید.
