شفت پینیون لبهبر PBQ60263 قطعهای مکانیکی برای نصب و موقعیتدهی پینیون در مجموعه لبهبر ماشین بافندگی است. این کد در مرجع کالا برای ماشینهای FAST و G6300 معرفی شده است؛ پیش از سفارش، کد کامل، ابعاد شانه، رزوه، سر آجدار و نمونه نصبشده باید تطبیق داده شوند.
| عنوان | مشخصات |
|---|---|
| نام فارسی | شفت پینیون لبهبر کد PBQ60263 |
| نام انگلیسی | Slitter Edge Pinion Spindle PBQ60263 |
| کد کامل | PBQ60263 |
| نوع قطعه | شفت یا محور پلهدار رزوهدار با سر آجدار و حفره ششگوش |
| ماشینهای مطرحشده برای این کد | SMIT FAST و Sulzer/Sultex G6300؛ تأیید نهایی با Parts Book، ابعاد و نمونه نصبشده الزامی است. |
| کاربرد عمومی | نصب، موقعیتدهی و حفظ همراستایی پینیون در مجموعه لبهبر |
| معیار اصلی سفارش | کد PBQ60263، طول کلی، قطر و طول شانه، مشخصات رزوه، ابعاد سر آجدار و اندازه حفره ششگوش |

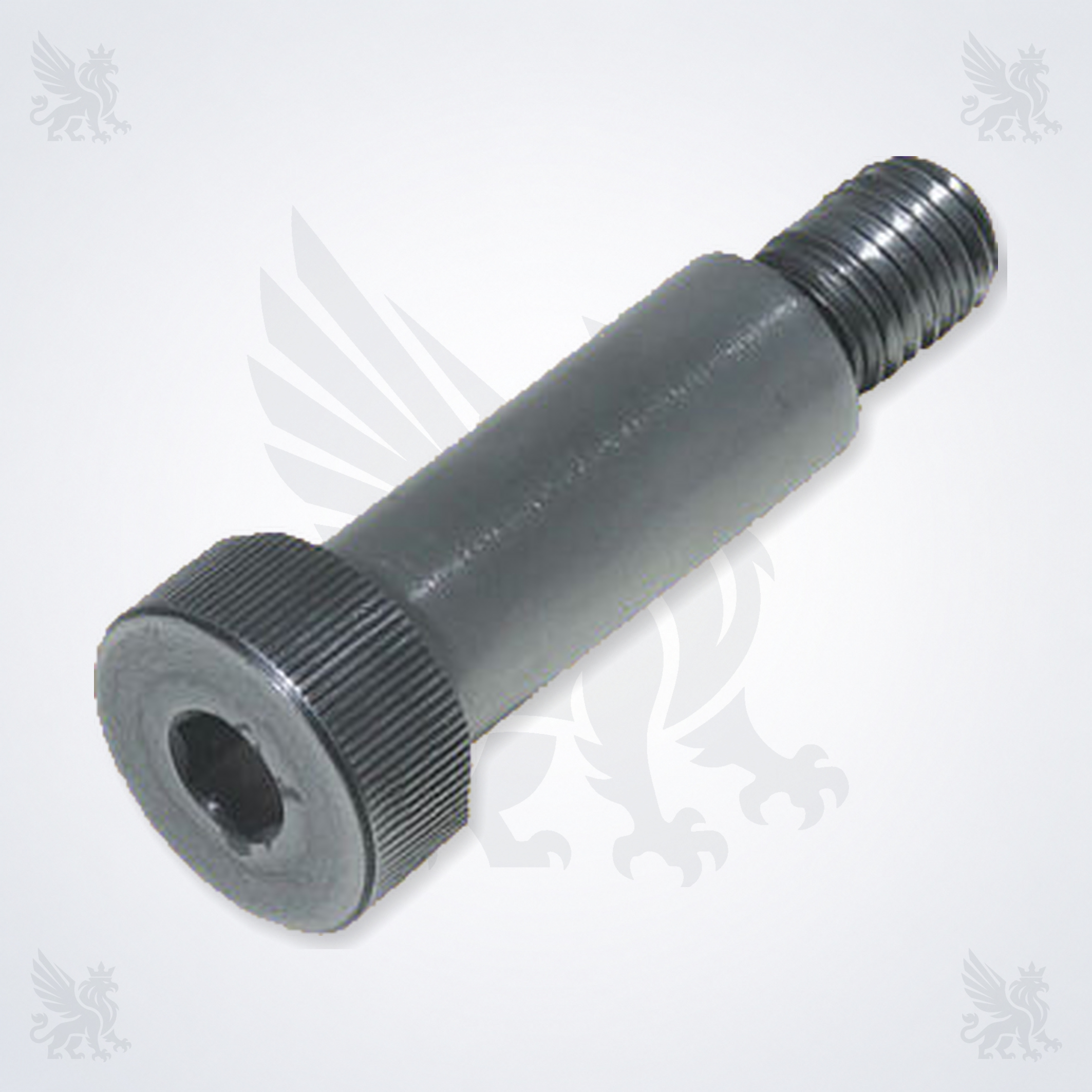

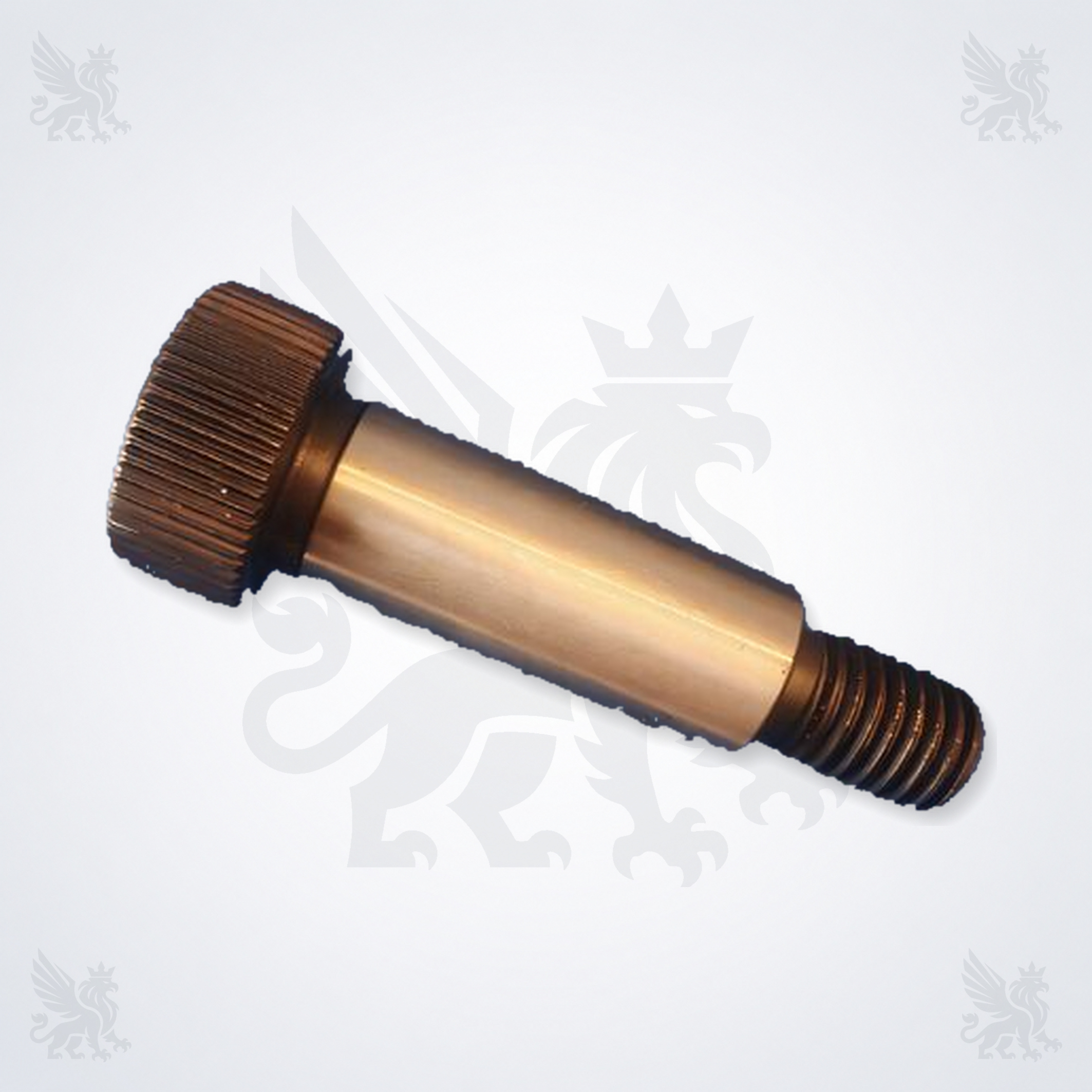

PBQ60263 یک شفت پلهدار مکانیکی است که با سر آجدار، حفره ششگوش داخلی، بدنه استوانهای و بخش رزوهشده شناخته میشود. این قطعه در مجموعه لبهبر برای نصب و موقعیتدهی پینیون بهکار میرود و صحت ابعاد آن بر همراستایی، لقی و عملکرد پایدار مجموعه اثر دارد.
در زمان استعلام، تنها شباهت ظاهری کافی نیست. تغییر کوچک در قطر شانه، طول بدنه، گام رزوه یا ضخامت سر میتواند مانع نصب صحیح شود؛ به همین دلیل کد کامل و مقایسه ابعادی باید همزمان انجام شوند.
شفت پینیون، محل نصب و نگهداری پینیون را در موقعیت تعریفشده مجموعه فراهم میکند. سلامت سطح شانه، رزوه و ناحیه نشیمن سر قطعه برای جلوگیری از لقی، انحراف یا تغییر موقعیت مجموعه اهمیت دارد. در صورت وجود سایش یا آسیب رزوه، ابتدا کل مکانیزم شامل پینیون، بوش یا محل نشیمن و قطعات قفلکننده نیز باید بررسی شود.
| ماشین | وضعیت | کنترل پیش از سفارش |
|---|---|---|
| SMIT FAST | همراه کد PBQ60263 در مرجع کالا ذکر شده است. | Parts Book، ابعاد و نمونه بازشده تطبیق داده شود. |
| Sulzer / Sultex G6300 | همراه کد PBQ60263 در مرجع کالا ذکر شده است. | نسخه ماشین، محل نصب، رزوه و قطر شانه کنترل شود. |
| G6200 | در توضیحات مرجع کالا نام برده شده؛ جایگزینی مستقیم تأیید نشده است. | شماره موقعیت در Parts Book و ابعاد قطعه قدیمی لازم است. |
| GS900 | در توضیحات مرجع کالا نام برده شده؛ جایگزینی مستقیم تأیید نشده است. | کد Parts Book، محل نصب و نمونه فیزیکی بررسی شود. |
برای تطبیق دقیق، موارد زیر را همراه درخواست خود ارسال کنید:
کد درجشده برای این قطعه PBQ60263 است و باید بدون حذف حروف یا ارقام در استعلام ثبت شود.
این دو مدل همراه کد در مرجع کالا ذکر شدهاند، اما سفارش نهایی باید با Parts Book، شماره موقعیت، ابعاد و نمونه نصبشده تأیید شود.
نام این مدلها در توضیحات مرجع آمده است، ولی جایگزینی مستقیم در منبع رسمی عمومی تأیید نشد؛ تطبیق Parts Book و اندازهگیری نمونه ضروری است.
طول کلی، قطر و طول شانه، مشخصات رزوه، قطر و ضخامت سر آجدار و اندازه حفره ششگوش باید مقایسه شوند.
خیر. این علامت میتواند از پینیون، بوش، نشیمن، تیغه، قطعات قفلکننده یا تنظیمات مجموعه نیز ایجاد شود و نیازمند بررسی کامل است.
برای تطبیق شفت پینیون لبهبر PBQ60263، تصاویر قطعه قدیمی، مدل و سریال ماشین، شماره Parts Book و اندازههای اصلی را برای کارشناسان فراتکس پارتس ارسال کنید.
