شفت انتقال حرکت غلتک پارچه کد PNP25318
شفت انتقال حرکت غلتک پارچه PNP25318 یک محور مکانیکی پلهدار با رزوه در دو سر و شیار طولی قابل مشاهده است که برای انتقال حرکت در مجموعه غلتک پارچه ماشین بافندگی بررسی میشود. پیش از سفارش، کد کامل، طول کل، قطر پلهها، مشخصات رزوه، محل شیار و نمونه نصبشده باید با Parts Book و قطعه قبلی تطبیق داده شوند.
| مشخصه | اطلاعات |
|---|---|
| نام فارسی | شفت انتقال حرکت غلتک پارچه کد PNP25318 |
| نام انگلیسی | Cloth Roller Transmission Shaft PNP25318 |
| کد کامل | PNP25318 |
| کد پایه | کد کوتاهتر یا Revision عمومی تأیید نشده است؛ کد کامل PNP25318 ملاک است. |
| نوع قطعه | شفت انتقال مکانیکی پلهدار و رزوهدار |
| ماشینهای مرتبط در فهرست اولیه | FAST، G6300 و GS900؛ ارتباط G6200، TP500 و TP600 نیز نیازمند بررسی است. جایگزینی مستقیم برای هیچ مدل بدون Parts Book تأیید نشده است. |
| کاربرد عمومی | انتقال حرکت و گشتاور میان اجزای مکانیکی مجموعه غلتک پارچه، متناسب با آرایش واقعی ماشین |
| معیار اصلی سفارش | کد کامل، مدل و سریال ماشین، طول کل، قطر و طول پلهها، رزوههای دو سر، شیار طولی و نمونه نصبشده |

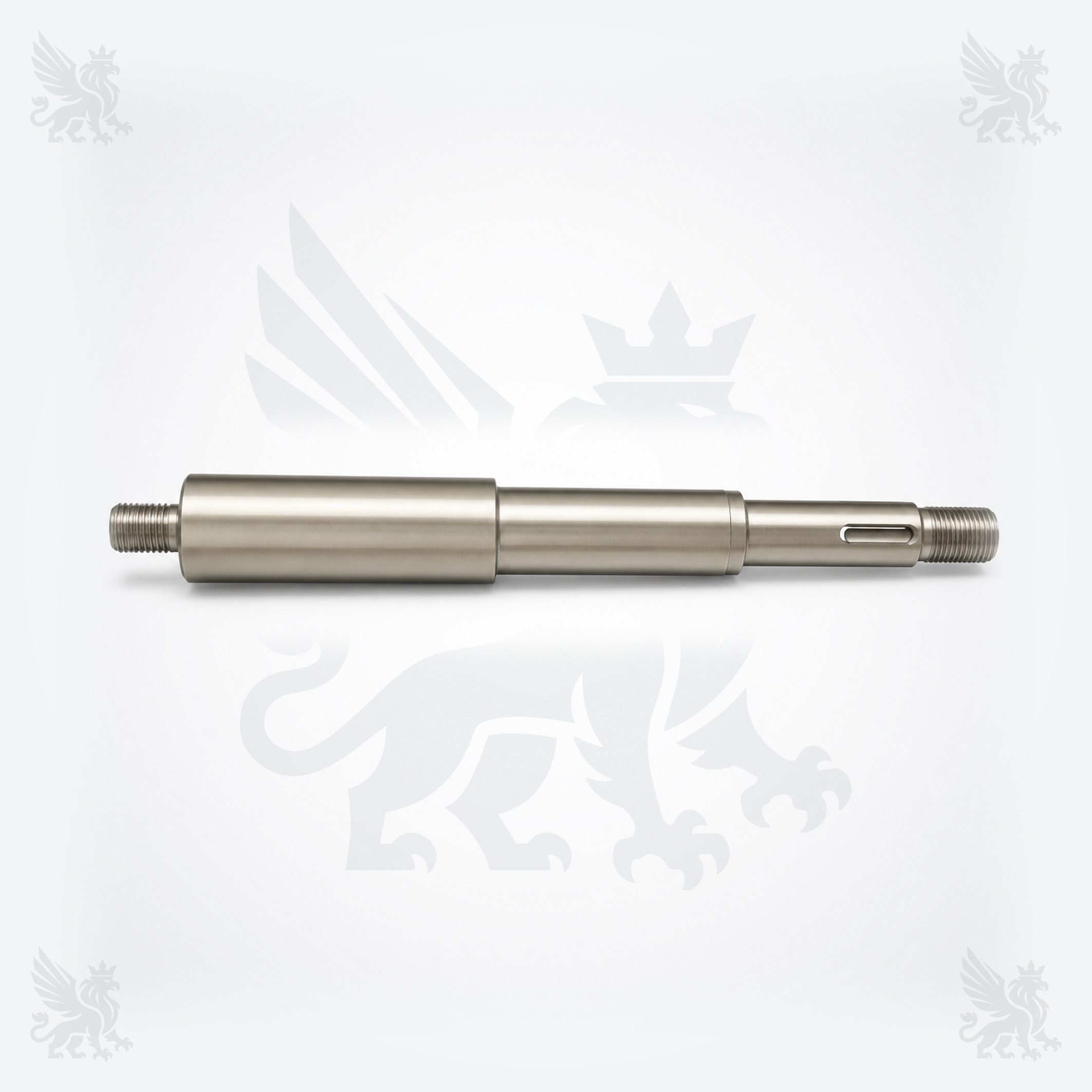

PNP25318 با عنوان انگلیسی Cloth Roller Transmission Shaft شناخته میشود. در تصویر مرجع، این قطعه بهصورت یک شفت فلزی ماشینکاریشده با چند قطر پلهای، رزوه در دو انتها و یک شیار طولی روی بخش باریک دیده میشود. این ویژگیها برای موقعیتدهی، اتصال و انتقال حرکت در مجموعه مکانیکی غلتک پارچه اهمیت دارند.
نوع دقیق آلیاژ، عملیات حرارتی، تلرانسها، گام رزوه و ابعاد قطعه در منبع رسمی عمومی در دسترس نیست؛ بنابراین این مشخصات نباید از روی تصویر تخمین زده شوند و لازم است از نقشه، Parts Book یا اندازهگیری نمونه سالم استخراج شوند.
در سامانه برداشت پارچه، حرکت باید از اجزای محرک به بخشهای مرتبط با غلتک منتقل شود. یک شفت انتقال میتواند میان چرخدنده، کوپلینگ، بوش، بلبرینگ یا عضو نگهدارنده ارتباط مکانیکی ایجاد کند. عملکرد صحیح آن به همراستایی محور، سلامت نشیمنها، لقی مجاز مجموعه، وضعیت رزوهها و درگیری درست شیار با قطعه جفت وابسته است.
نام قطعه نشاندهنده ارتباط آن با مجموعه غلتک پارچه است، اما محل دقیق نصب و آرایش اجزای متصل برای کد PNP25318 باید روی ماشین یا در Parts Book همان نسخه بررسی شود.
| مدل یا خانواده ماشین | وضعیت تطبیق | کنترل لازم پیش از سفارش |
|---|---|---|
| SMIT FAST / FAST-T | FAST در فهرست اولیه کالا ذکر شده است؛ جایگزینی مستقیم تأیید نشده است. | Parts Book، مدل کامل، کد نمونه و ابعاد شفت بررسی شود. |
| Sulzer / Sultex G6300 | در فهرست اولیه کالا ذکر شده است؛ جایگزینی مستقیم تأیید نشده است. | کد کامل، سری ماشین، قطر پلهها، رزوه و محل شیار تطبیق داده شود. |
| SMIT GS900 | در فهرست اولیه کالا ذکر شده است؛ جایگزینی مستقیم تأیید نشده است. | نمونه نصبشده، صفحه Parts Book و مشخصات محل اتصال کنترل شود. |
| G6200 | فقط در توضیح تکمیلی فهرست اولیه آمده است؛ جایگزینی مستقیم تأیید نشده است. | شماره موقعیت قطعه در Parts Book و تمام ابعاد با نمونه مقایسه شود. |
| TP500 / TP600 | فقط در توضیح تکمیلی فهرست اولیه آمده است؛ جایگزینی مستقیم تأیید نشده است. | کد کامل، نسخه مجموعه و نمونه فیزیکی پیش از خرید بررسی شود. |
ذکر نام FAST، G6300 یا GS900 در یک فهرست قطعه، بهتنهایی سازگاری را اثبات نمیکند. قطعات مشابه ممکن است در طول، قطر پلهها، نوع و گام رزوه، موقعیت شیار، عملیات سطحی یا نسخه مجموعه تفاوت داشته باشند. سفارش نهایی باید برای همان کد و همان نسخه ماشین تأیید شود.
نکته عیبیابی: این علائم بهتنهایی خرابی شفت PNP25318 را ثابت نمیکنند. وضعیت بلبرینگ یا بوش، چرخدنده، کوپلینگ، خار، همراستایی محور، بستها و تنظیمات کل مجموعه نیز باید بررسی شود.
برای تطبیق سریعتر شفت انتقال حرکت غلتک پارچه PNP25318، اطلاعات زیر را برای فراتکس پارتس ارسال کنید:
کد کامل درجشده برای این قطعه PNP25318 است. هنگام استعلام، همین کد کامل و بدون فاصله یا حذف حروف ارسال شود.
این مدلها در فهرست اولیه همراه کد آمدهاند، اما منبع رسمی عمومی برای اثبات جایگزینی مستقیم پیدا نشد. Parts Book، ابعاد و نمونه نصبشده باید تطبیق داده شوند.
نام این مدلها در توضیح تکمیلی فهرست اولیه دیده میشود، ولی جایگزینی مستقیم تأیید نشده است. نصب فقط پس از تطبیق کد و مشخصات فیزیکی قابل بررسی است.
خیر؛ شباهت ظاهری کافی نیست. قطر و طول پلهها، رزوه، شیار، تلرانس، جنس، سختی و محل درگیری باید با قطعه موردنیاز برابر باشند.
نمونه سالم یا نقشه قابل اعتماد، تمام ابعاد و تلرانسها، مشخصات رزوه و شیار، جنس، سختی، پوشش سطح و تعداد موردنیاز لازم است.
استعلام فنی شفت PNP25318 از فراتکس پارتس
برای بررسی سازگاری، تأمین یا امکان ساخت، کد کامل، مدل و سریال ماشین، تصاویر قطعه و محل نصب، ابعاد اصلی و تعداد موردنیاز را ارسال کنید. نتیجه پس از تطبیق فنی اعلام میشود.
