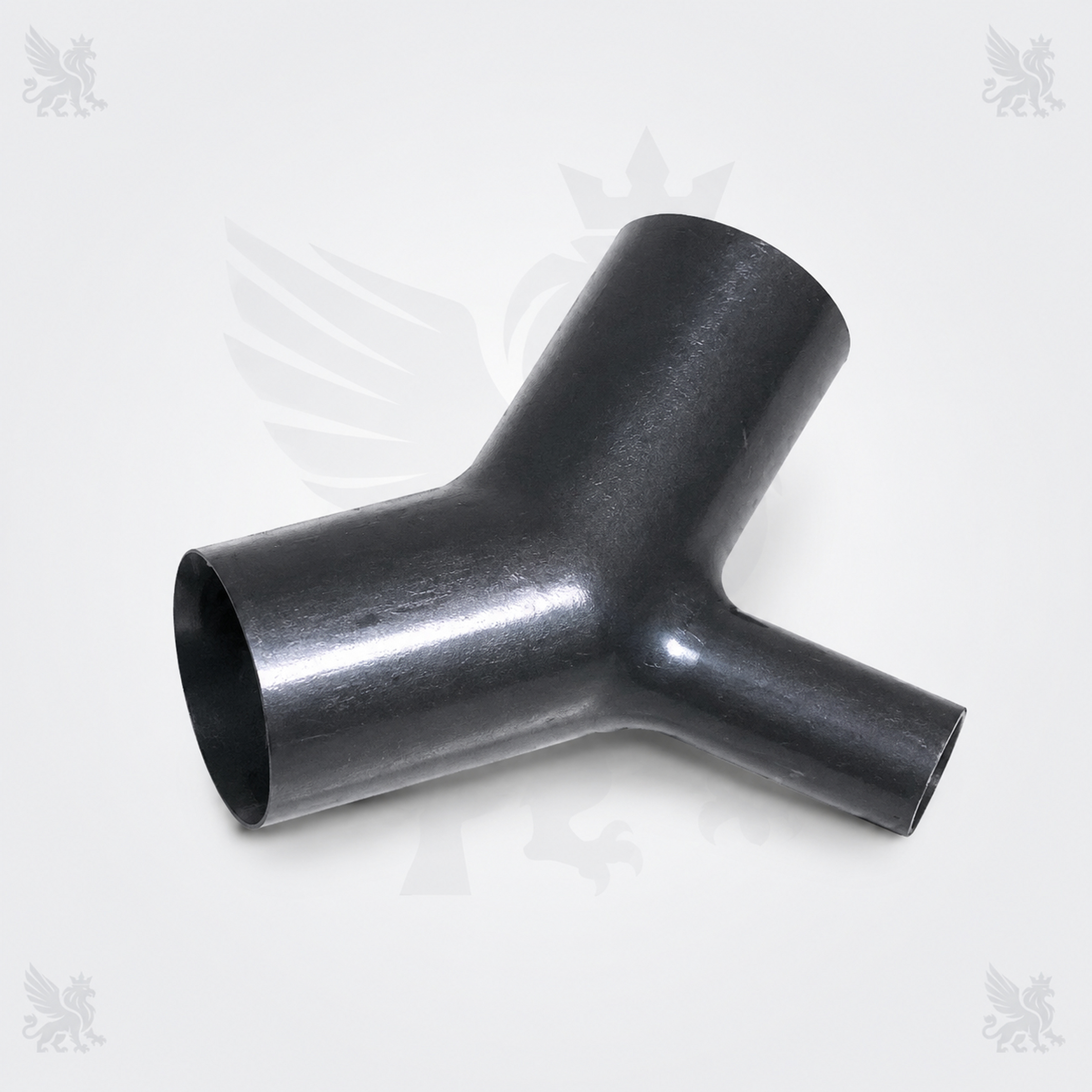

رابط سهراهی Y کد PNZ68010 قطعهای برای اتصال سه مسیر لولهای در مجموعه ماشینهای راپیر Nuovo Pignone/SMIT FAST، G6300 و GS900 است. این قطعه دو دهانه اصلی و یک انشعاب کوچکتر دارد. پیش از سفارش، کد، قطر هر سه دهانه، زاویه شاخهها و محل نصب باید با نمونه دستگاه تطبیق داده شود.
پاسخ کوتاه: PNZ68010 یک کانکتور یا رابط Y شکل با سه دهانه لولهای است که برای ایجاد اتصال سهطرفه در مجموعه مربوط به ماشین بافندگی راپیر استفاده میشود. دو شاخه اصلی قطر بزرگتری دارند و شاخه جانبی کوچکتر است. مسیر دقیق، نوع ماده عبوری و محل نصب باید از روی Parts Book یا نمونه بازشده دستگاه مشخص شود.
| نام قطعه | رابط سهراهی Y / Y Connector |
|---|---|
| کد فنی | PNZ68010 |
| ماشینهای دارای پشتوانه مستقیم | Nuovo Pignone / SMIT FAST، G6300 و GS900 |
| مدلهای نیازمند تأیید بیشتر | G6200، TP500 و TP600؛ فقط پس از کنترل Parts Book و ابعاد |
| ساختار ظاهری | بدنه Y شکل، دو دهانه اصلی و یک شاخه جانبی با قطر کوچکتر |
| کاربرد عمومی | اتصال یا ایجاد انشعاب میان سه مسیر لولهای در مجموعه مربوطه |
| جنس و پوشش دقیق | در مرجع محصول اعلام نشده؛ رنگ خاکستری تیره تصویر برای تعیین قطعی جنس کافی نیست |
| ابعاد | اعلام نشده؛ قطر سه دهانه، طول شاخهها، ضخامت دیواره و زاویه اتصال باید تطبیق داده شود |
| وضعیت سفارش | نیازمند استعلام موجودی، قیمت، ابعاد و سازگاری نهایی |
فرم سهراهی این قطعه امکان اتصال یک مسیر به دو شاخه یا ترکیب دو مسیر در یک خروجی را فراهم میکند. با توجه به اینکه مرجع محصول نوع مسیر را مشخص نکرده است، نمیتوان بدون نقشه دستگاه آن را بهطور قطعی رابط هوا، روغن یا مکش معرفی کرد.
قطر متفاوت انشعاب جانبی و زاویه اتصال شاخهها بخشی از مشخصات عملکردی قطعه هستند. استفاده از رابطی با زاویه، قطر یا طول متفاوت میتواند باعث ناهماهنگی مسیرها، اعمال تنش به لولههای متصل یا کاهش آببندی مجموعه شود.
PNZ68010 یک رابط Y شکل برای مجموعههای سازگار FAST، G6300 و GS900 است. برای جلوگیری از سفارش اشتباه، علاوه بر کد فنی باید قطر هر سه دهانه، زاویه شاخهها، ابعاد کلی و موقعیت نصب با نمونه دستگاه کنترل و سپس قیمت و موجودی استعلام شود.
