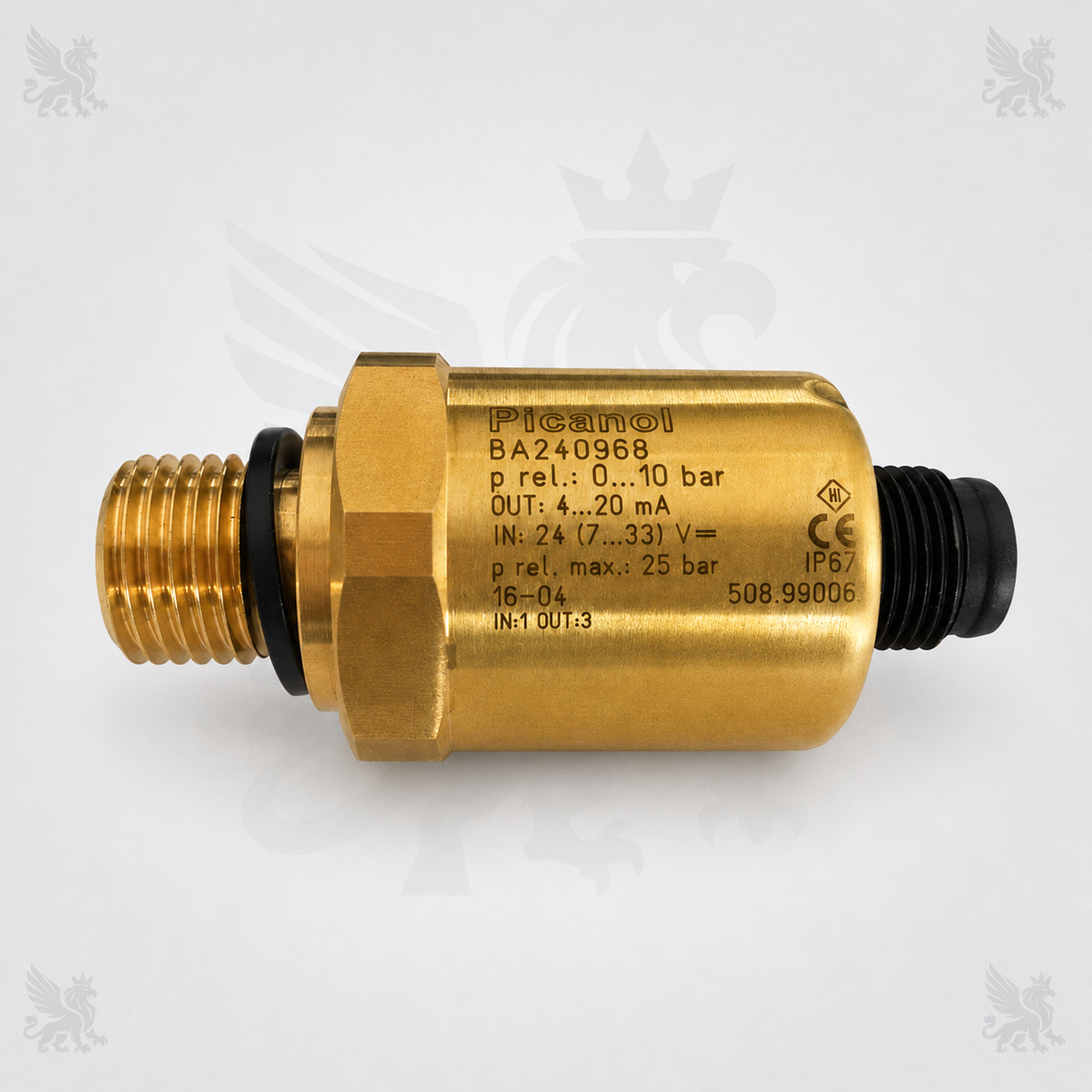

سنسور BA240968 یک ترانسمیتر فشار نسبی برای پایش فشار هوای مجموعه پنوماتیک ماشین بافندگی پیکانول است. مشخصات درجشده روی بدنه شامل محدوده ۰ تا ۱۰ بار، خروجی ۴ تا ۲۰ میلیآمپر، تغذیه نامی ۲۴ ولت DC و درجه حفاظت IP67 است. سازگاری دارای پشتوانه مستقیم برای Picanol OMNIplus Summum است.
پاسخ کوتاه: BA240968 یک سنسور یا ترانسمیتر فشار نسبی است که فشار هوا را اندازهگیری و آن را به سیگنال آنالوگ ۴ تا ۲۰ میلیآمپر برای سامانه کنترل ماشین تبدیل میکند. این بازخورد به نمایش و پایش فشار مجموعه پنوماتیک، بهویژه مدار مرتبط با شیرها و نازلهای سیستم پودگذاری، کمک میکند.
| نام قطعه | سنسور فشار هوا / ترانسمیتر فشار نسبی |
|---|---|
| نام انگلیسی | Picanol Air Pressure Sensor / Pressure Transmitter |
| کد فنی پیکانول | BA240968 |
| شماره درجشده روی بدنه | 508.99006 |
| نوع فشار | فشار نسبی یا Gauge Pressure با علامت p rel. |
| محدوده اندازهگیری | ۰ تا ۱۰ بار |
| سیگنال خروجی | ۴ تا ۲۰ میلیآمپر |
| ولتاژ تغذیه | ۲۴ ولت DC نامی؛ محدوده درجشده روی بدنه ۷ تا ۳۳ ولت DC |
| حداکثر فشار مجاز درجشده | ۲۵ بار فشار نسبی |
| درجه حفاظت | IP67 |
| علامت پایهها روی بدنه | IN: 1 و OUT: 3؛ اتصال نهایی باید با نقشه سیمکشی ماشین کنترل شود |
| ماشین سازگار با تأیید قوی | Picanol OMNIplus Summum ایرجت |
| مدلهای فاقد تأیید مستقیم کد | OMNIplus 800، OmniPlus-i، TerryPlus Summum و سایر مدلها؛ فقط پس از کنترل Parts Book و شماره سریال |
| ابعاد و نوع رزوه | در منبع عمومی اعلام نشده؛ رزوه، طول بدنه، سوکت و آببند باید با نمونه تطبیق داده شود |
کاتالوگ فنی OMNIplus Summum وجود سنسور فشار داخلی، مخزن هوای مجزا برای هر کانال و رگولاتورهای الکترونیکی فشار نازلهای اصلی و رله را تأیید میکند. در این معماری، فشار هوا از طریق سیستم کنترل ماشین پایش و روی نمایشگر مدیریت میشود.
شماره BA240968 در بروشور عمومی ماشین چاپ نشده است؛ بااینحال سوابق فنی و تجاری مربوط به همین کد، آن را سنسور فشار ۰ تا ۱۰ بار برای ماشین Summum و مدار هوای شیرهای اصلی معرفی میکنند. بر این اساس، سازگاری با OMNIplus Summum دارای اطمینان بالا است.
برای OMNIplus 800، OmniPlus-i، TerryPlus Summum یا هر اجرای دیگر، شباهت سامانه پنوماتیک بهتنهایی کافی نیست. کد باید در Parts Book همان ماشین، با توجه به سال ساخت، شماره سریال و اجرای سیستم هوا تأیید شود.
در ماشین ایرجت، پایداری فشار هوا بر عملکرد نازل اصلی، نازلهای رله و کیفیت انتقال پود اثر مستقیم دارد. BA240968 فشار نسبی مدار را اندازه میگیرد و یک سیگنال استاندارد ۴ تا ۲۰ میلیآمپر به سامانه کنترل ارسال میکند؛ بنابراین کنترلر میتواند مقدار فشار را نمایش داده و تغییرات غیرعادی را تشخیص دهد.
افت فشار، نشتی، گرفتگی مسیر، خرابی رگولاتور یا خطای خود سنسور میتواند باعث قرائت نامعتبر، تنظیم نادرست سیستم هوا، اختلال در پودگذاری یا افزایش توقف ماشین شود. عیبیابی باید همزمان شامل سنسور، سیمکشی، سوکت، رگولاتور، شیرها و مدار پنوماتیک باشد.
BA240968 سنسور فشار نسبی پیکانول با رنج ۰ تا ۱۰ بار، خروجی ۴ تا ۲۰ میلیآمپر و حفاظت IP67 است. سازگاری دارای اطمینان بالا برای OMNIplus Summum است؛ بااینحال پیش از سفارش باید کد، مدل و شماره سریال ماشین، مشخصات الکتریکی، رزوه، کانکتور و محل نصب با نمونه دستگاه تطبیق داده شود.
