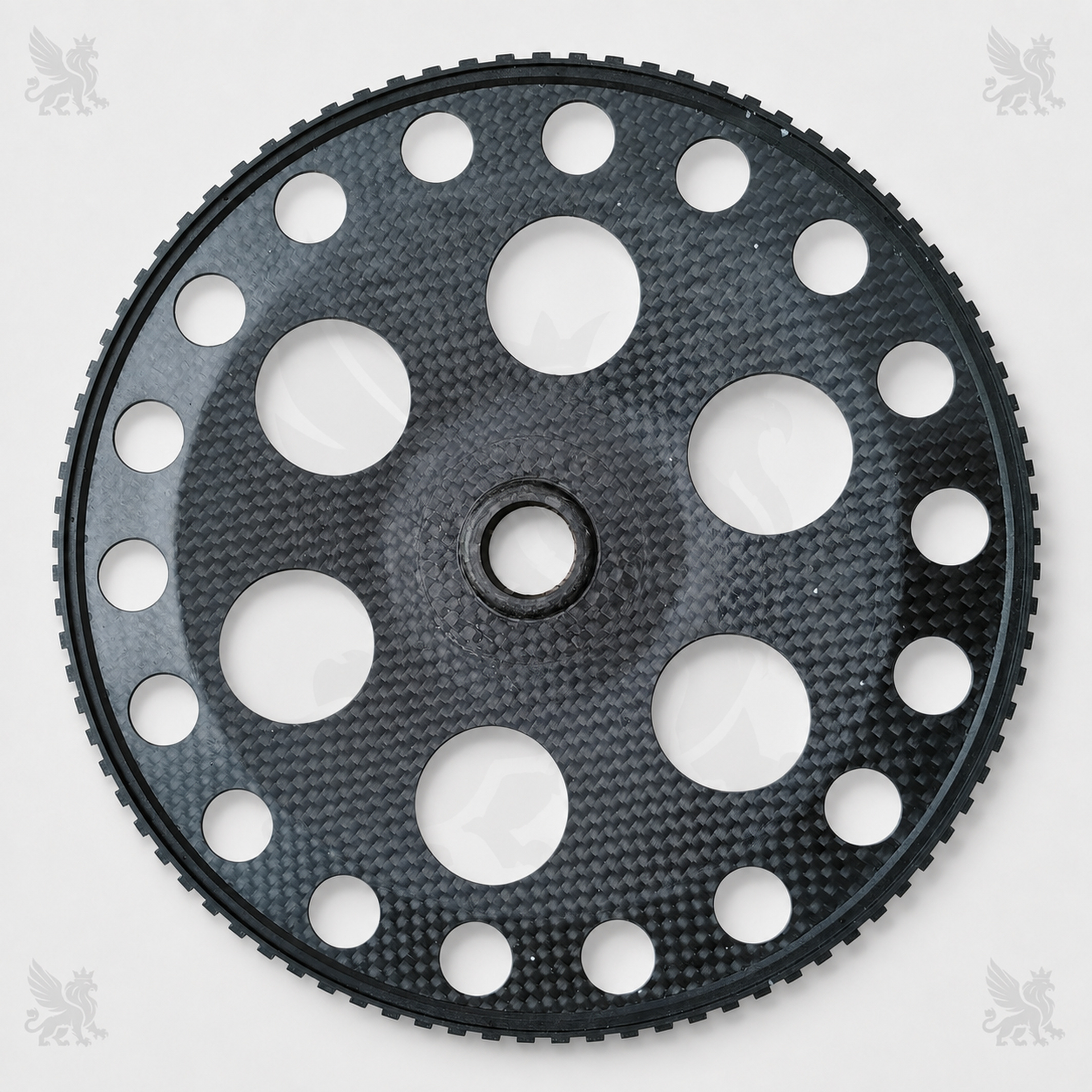

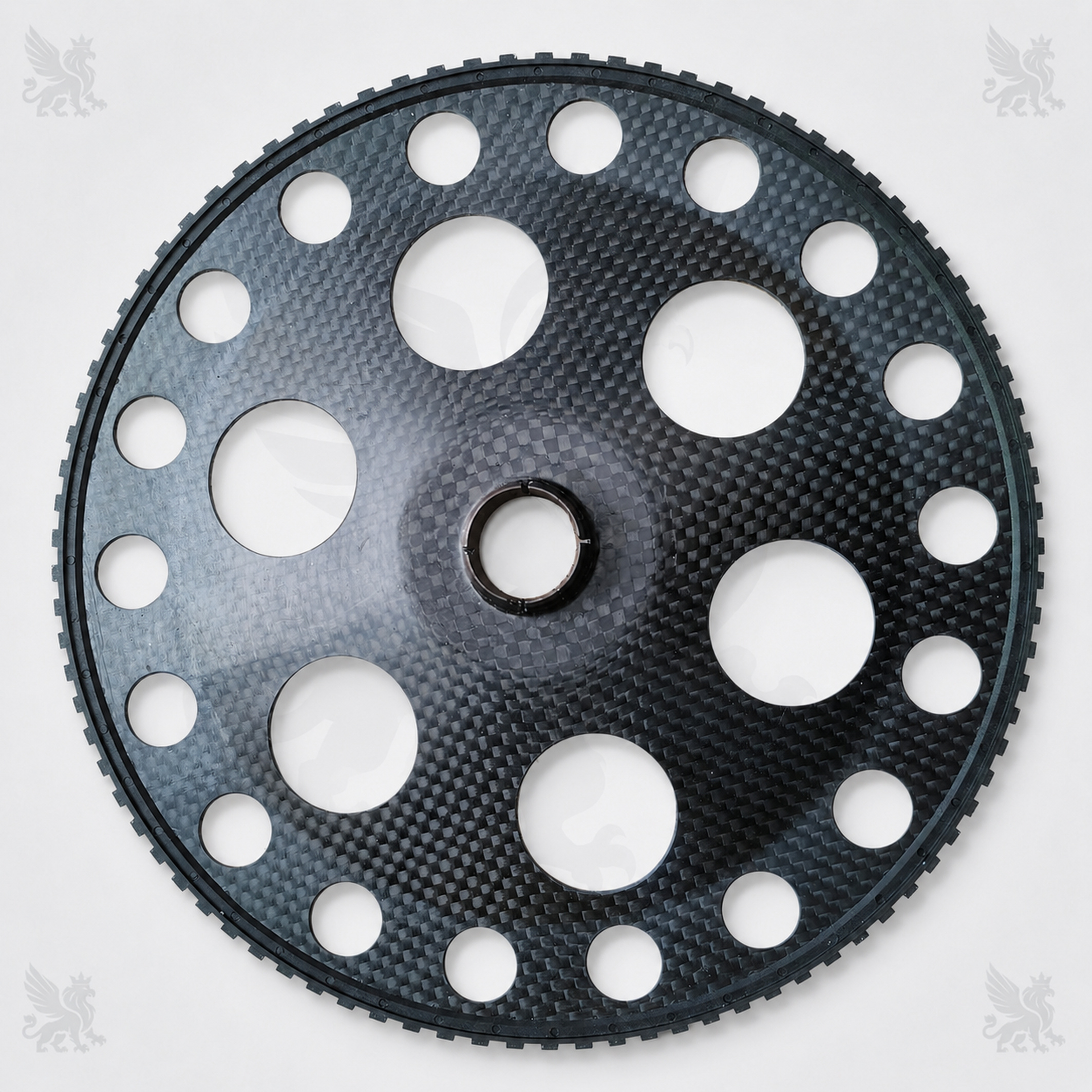

چرخ محرک راپیر SOMET کد BDB204A، قطعهای کامپوزیتی با ۹۶ دندانه برای انتقال دقیق حرکت در ماشین بافندگی THEMA 11E است. قطر بیرونی مرجع ۳۳۸ و قطر سوراخ مرکزی ۳۵ میلیمتر است. پیش از سفارش، کد Parts Book، تعداد دندانه، قطرها و نمای بوش با قطعه دستگاه تطبیق داده شود.
مشاهده ادامه توضیحاتBDB204A یک چرخ محرک دندانهدار در مجموعه حرکت راپیر ماشین بافندگی SOMET THEMA 11E است. این چرخ با انتقال منظم حرکت به مجموعه راپیر، در حفظ زمانبندی ورود و خروج راپیر و پایداری پودگذاری نقش دارد. صفحه سبکشده با سوراخهای شعاعی و ساختار فیبری، جرم دورانی را کاهش میدهد و رینگ دندانهدار پیرامونی درگیری یکنواخت سیستم محرک را فراهم میکند.
BDB203C را معادل مستقیم BDB204A در نظر نگیرید. در فهرستهای قطعات، BDB204A برای THEMA 11E با ۹۶ دندانه، قطر بیرونی ۳۳۸ و سوراخ مرکزی ۳۵ میلیمتر ثبت شده است؛ درحالیکه BDB203C در برخی فهرستها برای THEMA 11SE/THEMA SE با ۱۲۹ دندانه و قطر ۳۴۱٫۶ میلیمتر آمده است. بنابراین ثبت دو کد برای یک کالا میتواند باعث سفارش اشتباه شود.
| نام قطعه | چرخ محرک / چرخ دندانهدار راپیر |
|---|---|
| کد اصلی | BDB204A |
| مدل مرجع ماشین | SOMET THEMA 11E |
| تعداد دندانه | Z=96 / 96T |
| قطر بیرونی مرجع | ۳۳۸ میلیمتر |
| قطر سوراخ مرکزی مرجع | ۳۵ میلیمتر |
| ساختار قابل مشاهده | صفحه کامپوزیتی با بافت فیبری، رینگ دندانهدار تیره و بوش مرکزی |
| وضعیت عرضه | قطعه جایگزین؛ ابعاد نهایی و جنس دقیق هنگام استعلام تأیید شود |
سازگاری مستند این مشخصات با SOMET THEMA 11E است و سطح اطمینان برای کد BDB204A بالا ارزیابی میشود. بااینحال در ماشینهای قدیمی، بازسازیشده یا دارای تغییرات مکانیکی، سال ساخت و نسخه مجموعه راپیر میتواند تعیینکننده باشد.
حرکت راپیر باید با چرخه اصلی ماشین هماهنگ باشد تا گرفتن، انتقال و تحویل پود در موقعیت درست انجام شود. هرگونه تغییر در گام دندانهها، قطر مؤثر چرخ یا لقی بوش میتواند زمانبندی را تغییر دهد و به افزایش توقف پودی، سایش عضو انتقال، لرزش یا صدای غیرعادی منجر شود.
به همین دلیل، مشابه بودن ظاهر کلی کافی نیست. تعداد دقیق دندانهها، قطر بیرونی، قطر بوش، فرم دو سمت توپی و همراستایی چرخ باید با نمونه اصلی یکسان باشد.
نصب باید توسط تکنسین آشنا با تنظیمات راپیر انجام شود. پیش از بازکردن قطعه، موقعیت مرجع و جهت نصب علامتگذاری شود. سطح محور و بوش تمیز، بدون پلیسه و بدون لقی غیرمجاز باشد و اعمال ضربه مستقیم به صفحه کامپوزیتی یا دندانهها انجام نشود.
پس از نصب، همراستایی، آزادی حرکت، درگیری دندانهها و زمانبندی راپیر ابتدا با چرخاندن دستی و سپس در دور کم بررسی شود. مقدار لقی، گشتاور بست و تنظیم نهایی باید مطابق دستورالعمل سرویس همان شماره سریال ماشین باشد.
برای SOMET THEMA 11E، نسخه مرجع این قطعه کد BDB204A با ۹۶ دندانه، قطر بیرونی ۳۳۸ و سوراخ مرکزی ۳۵ میلیمتر است. برای جلوگیری از توقف ماشین و سفارش اشتباه، کد Parts Book، ابعاد، تعداد دندانه و نمای بوش هر دو سمت را کنترل کنید و BDB203C را بدون تأیید فنی جایگزین این کد نکنید. هنگام استعلام، عکس قطعه قبلی و شماره سریال ماشین را ارسال کنید.
