تیغه فنری فشار روکش کروم گریپر ورودی واماتکس لئوناردو کد 2563442

توضيحات و نقد و بررسی تیغه فنری فشار روکش کروم گریپر ورودی واماتکس لئوناردو کد 2563442

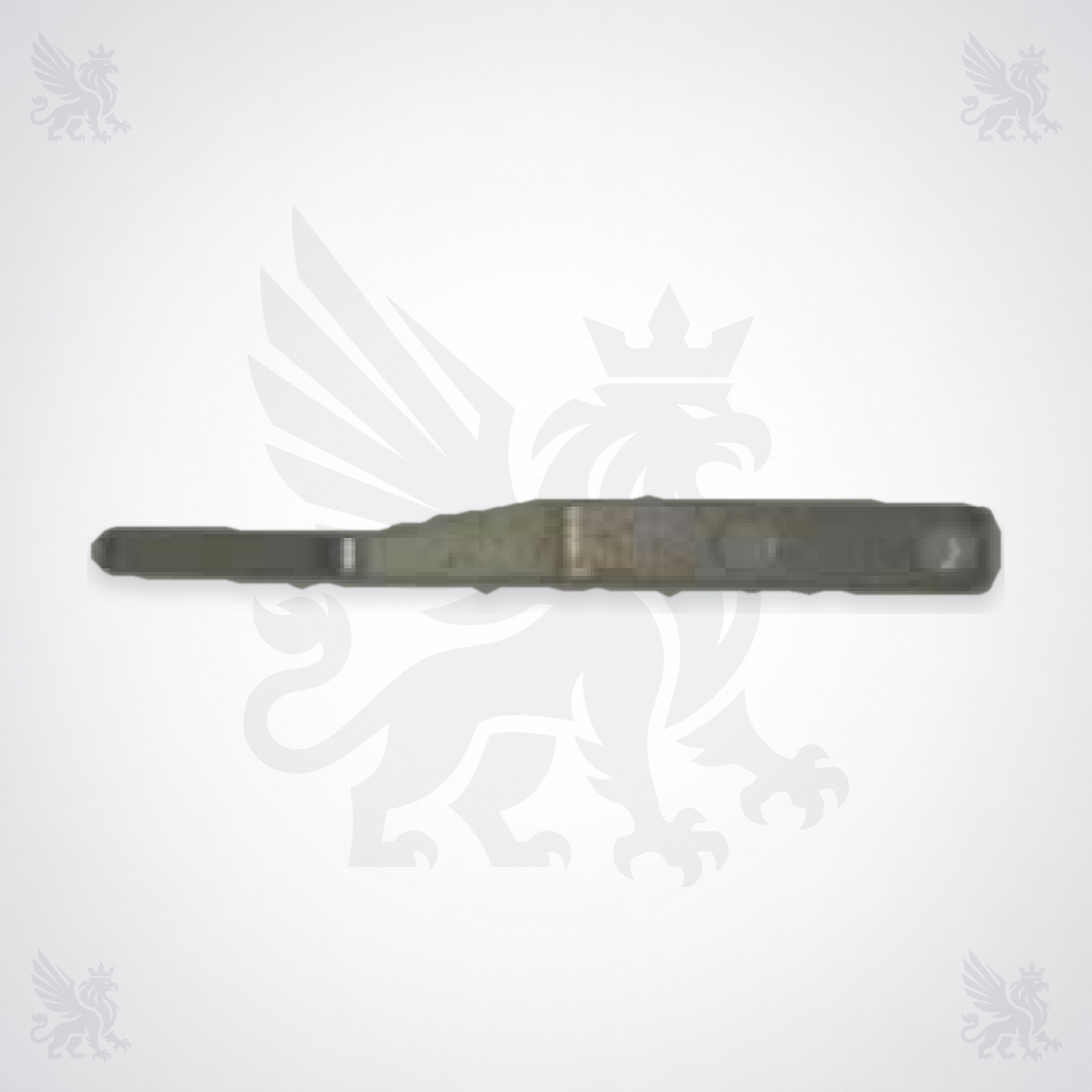

تیغه فنری فشار روکش کروم گریپر ورودی واماتکس لئوناردو کد 2563442 قطعه‌ای تخت و ارتجاعی در مجموعه گریپر حامل است که نیروی فشاری لازم را به مکانیزم نگهداری نخ پود منتقل می‌کند. این قطعه در Parts Book واماتکس با شرح Lamina di pressione ثبت شده است.

معیار اصلی سفارش، کد کامل 2563442 همراه با تطبیق شکل، ضخامت، انحنای آزاد، محل سوراخ و نوع گریپر است. عبارت روکش کروم از عنوان نسخه عرضه‌شده گرفته شده و مشخصات کمی پوشش باید در زمان استعلام تأیید شود.

نام فارسی محصول	تیغه فنری فشار روکش کروم گریپر ورودی واماتکس لئوناردو کد 2563442
نام انگلیسی	Vamatex Leonardo Cr-Coated Enter Gripper Pressure Blade 2563442
کد فنی	2563442
شرح Parts Book	Lamina di pressione / Pressure Blade
نوع قطعه	تیغه فشار تخت با عملکرد فنری
محل استفاده	گریپر حامل یا سمت ورود نخ پود؛ Left-Hand Rapier / Enter Gripper
ماشین هدف	Vamatex Leonardo؛ تطبیق سریال و نسخه گریپر پیش از سفارش ضروری است
سابقه رسمی کد	Vamatex P1001ES Parts Book — Table 07014
شرح پوشش	معرفی‌شده با عنوان روکش کروم؛ ضخامت و فرایند پوشش در منبع موجود اعلام نشده است
معیار سفارش	کد 2563442، ابعاد، ضخامت، انحنای آزاد، محل سوراخ، شکل دو انتها، جهت نصب و کد مجموعه گریپر

تیغه فنری فشار لئوناردو کد 2563442 چیست؟

این قطعه فنر مارپیچ نیست؛ یک تیغه فلزی تخت با خاصیت ارتجاعی است که در مونتاژ گریپر ورودی، فشار لازم را به اجزای نگهدارنده نخ منتقل می‌کند. شکل، ضخامت، انحنای آزاد و وضعیت سطح تماس آن بر عملکرد مکانیزم گیرش اثر می‌گذارد؛ به همین دلیل صاف‌کاری، خم‌کاری یا پرداخت دستی قطعه می‌تواند رفتار فنری آن را تغییر دهد.

کد 2563442 در Parts Book واماتکس داخل مجموعه PINZA PORTANTE / LEFT-HAND RAPIER با شرح Lamina di pressione ثبت شده است. نسخه حاضر با عنوان CR. COATED معرفی شده، اما جنس دقیق، سختی و ضخامت آبکاری از روی تصویر قابل تعیین نیست.

نقش تیغه فشار در گریپر ورودی

گریپر ورودی باید نخ پود را با نیروی کنترل‌شده بگیرد، در مسیر انتقال پایدار نگه دارد و در زمان تعیین‌شده آزاد کند. تیغه فشار در کنار بدنه گریپر، تیغه نگهدارنده و اجزای اهرمی کار می‌کند تا این تماس مکانیکی ایجاد شود. کاهش خاصیت ارتجاعی، تغییر انحنا یا ایجاد پلیسه می‌تواند فشار تماس را نامنظم کند و کیفیت انتقال پود را کاهش دهد.

ماشین‌های سازگار و وضعیت تطبیق

مدل ماشین	وضعیت	کنترل لازم پیش از سفارش
Vamatex Leonardo	ماشین هدف این کالا	کد کامل، سریال ماشین، نوع گریپر و نمونه نصب‌شده تطبیق داده شود.
Vamatex P1001ES	کد در Parts Book ثبت شده است	جدول 07014 و ریویژن مجموعه گریپر همان ماشین کنترل شود.
Vamatex K88	جایگزینی مستقیم تأیید نشده است	وجود کد 2563442 در Parts Book همان سریال و تطبیق ابعادی لازم است.
Leonardo II / Silver	جایگزینی مستقیم تأیید نشده است	نسل و کد مجموعه گریپر باید جداگانه بررسی شود.

روش شناسایی نسخه صحیح

کد کامل 2563442 را در Parts Book مربوط به مدل و سریال ماشین کنترل کنید.
طول، عرض، ضخامت، قطر و فاصله سوراخ، شکل پله‌ها و انحنای آزاد با نمونه بازشده مقایسه شود.
جهت نصب و محل قرارگیری قطعه در گریپر حامل ثبت و با نمونه جدید تطبیق داده شود.
تیغه فشار معمولی با نسخه سبک 2563476 یا تیغه‌های نگهدارنده 2563446 / 2563448 اشتباه نشود.
شرح روکش کروم، کیفیت لبه‌ها و وضعیت سطح تماس در پیش‌فاکتور یا نمونه تحویلی تأیید شود.

نشانه‌های نیاز به بررسی قطعه

گرفتن نامطمئن نخ پود یا رهاسازی نامنظم در سمت ورود.
خمیدگی دائمی، ترک مویی، خوردگی، سایش موضعی یا ایجاد پلیسه روی تیغه.
افزایش توقف‌های مرتبط با انتقال پود یا مشاهده رد و آسیب روی نخ.
تفاوت محسوس نیروی حرکت گریپر با نمونه سالم و تأییدشده.

هشدار عیب‌یابی: این علائم به‌تنهایی خرابی تیغه فشار را اثبات نمی‌کنند. بدنه گریپر، تیغه نگهدارنده، اهرم، پیچ‌ها، بازکننده گریپر، هم‌راستایی نوار و تنظیم انتقال پود نیز باید بررسی شوند.

نصب، نگهداری و ایمنی

ماشین را متوقف کنید، منابع انرژی را قطع و قفل‌گذاری کنید و جهت نصب قطعه قبلی را پیش از بازکردن ثبت کنید.
نشیمن، پیچ اتصال و اجزای مجاور را تمیز و از نظر سایش، پلیسه، لقی یا شکستگی بررسی کنید.
قطعه جدید را بدون خم‌کاری اجباری، سنگ‌زنی یا اصلاح سوراخ نصب کنید. مقدار گشتاور حدسی به کار نبرید.
پس از نصب، باز و بسته‌شدن گریپر را ابتدا دستی و سپس در حرکت آهسته کنترل کنید؛ هیچ تماس ناخواسته یا گیرکردنی نباید وجود داشته باشد.
روی سطح نگهدارنده نخ و سطح تماس تیغه روغن یا گریس نزنید، مگر اینکه دستورالعمل همان ریویژن الزام کند.
در سرویس ماهانه، سایش اجزای گیرش و سطوح تماس با نخ بررسی و تناوب بازدید متناسب با ساعت کار، نوع نخ و آلودگی محیط تنظیم شود.

چگونه مصرف تیغه فشار را کاهش دهیم؟

در خرابی‌های تکراری، فقط تیغه را تعویض نکنید. هم‌راستایی بازکننده گریپر، سایش اجزای نگهدارنده، لقی اتصال و مسیر حرکت نوار را کنترل کنید. ثبت کد ماشین، ساعت کارکرد، نوع نخ و علت تعویض برای هر دستگاه Leonardo کمک می‌کند موجودی انبار بر اساس مصرف واقعی تنظیم شود و تعویض بی‌دلیل کل مجموعه گریپر کاهش یابد.

اطلاعات لازم برای استعلام و سفارش

نام و مدل کامل ماشین و شماره سریال آن.
کد 2563442 و کد مجموعه کامل گریپر.
عکس واضح دو طرف قطعه بازشده و محل نصب آن.
اندازه طول، عرض، ضخامت، قطر سوراخ و انحنای آزاد.
نوع نخ و شرح ایرادی که باعث بررسی یا تعویض قطعه شده است.

پرسش‌های متداول

کد اصلی این تیغه فنری چیست؟

کد فنی قطعه 2563442 است و در Parts Book با شرح Lamina di pressione ثبت شده است.

این قطعه مربوط به گریپر ورودی است یا خروجی؟

کد 2563442 در مجموعه PINZA PORTANTE / LEFT-HAND RAPIER قرار دارد که در بازار ایران به گریپر حامل یا گریپر ورودی شناخته می‌شود.

آیا 2563476 جایگزین 2563442 است؟

خیر. کد 2563476 در Parts Book به‌عنوان تیغه فشار سبک معرفی شده است. جایگزینی باید براساس نوع گریپر، کاربرد و Parts Book همان ماشین انجام شود.

آیا روی K88 یا Leonardo Silver قابل استفاده است؟

جایگزینی مستقیم برای این مدل‌ها تأیید نشده است. کد قطعه، ریویژن گریپر و شماره سریال باید در Parts Book همان ماشین کنترل شود.

آیا می‌توان تیغه خم‌شده را اصلاح و دوباره نصب کرد؟

خم‌کاری یا صاف‌کاری می‌تواند خاصیت فنری و فشار تماس را تغییر دهد. برای قطعه تغییرشکل‌یافته، تعویض با نمونه منطبق و بررسی علت خرابی راه مطمئن‌تری است.

استعلام فنی از فراتکس پارتس

برای تطبیق تیغه فنری فشار کد 2563442، تصویر دو طرف قطعه، مدل و سریال ماشین، کد مجموعه گریپر و ابعاد اصلی را برای کارشناسان فراتکس پارتس ارسال کنید. این اطلاعات از سفارش نسخه نامنطبق و مصرف غیرضروری قطعات جلوگیری می‌کند.
