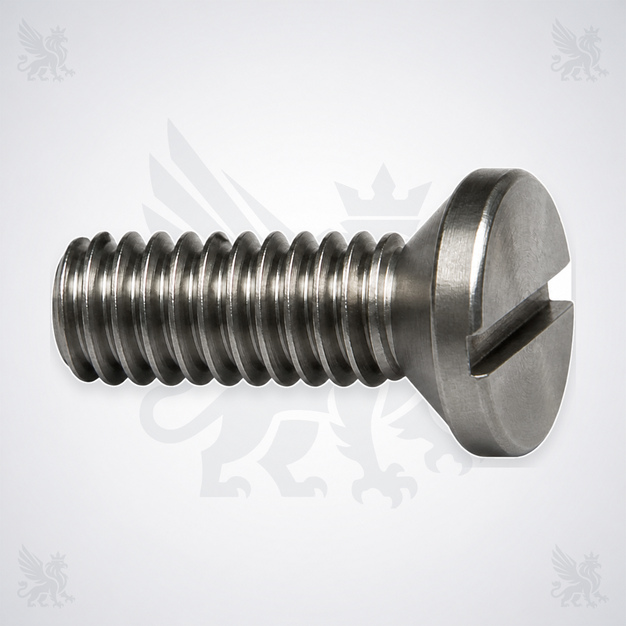

پیچ 2113036 یک پیچ سرخزینه دوسو با رزوه M2 و طول 4.5 میلیمتر برای تثبیت مجموعه گریپر چپ/ورودی واماتکس است. این کد با مجموعههای Leonardo، K88 و P1001ES دیده میشود؛ پیش از سفارش، محل نصب، فرم سر پیچ و نسخه گریپر با Parts Book دستگاه تطبیق داده شود.
توضيحات و نقد و بررسی پیچ سرخزینه دوسو M2×4.5 گریپر چپ واماتکس لئوناردو کد 2113036
پیچ 2113036 یک پیچ ظریف با مشخصه کاتالوگی TSPI M2×4.5 است که در مجموعه گریپر سمت چپ یا گریپر ورودی ماشین بافندگی برای تثبیت دقیق قطعات گریپر به کار میرود. نشستن صحیح سر پیچ، سالم بودن شیار و انتخاب طول درست اهمیت زیادی دارد؛ زیرا حتی اختلاف نیم میلیمتر میتواند باعث تهنشینی پیچ در سوراخ، مهار ناقص قطعه، لقی مجموعه یا آسیب به رزوه ظریف گریپر شود. این پیچ برای نگهداری قطعهای از گریپر ورودی در موقعیت تعیینشده استفاده میشود و باید بدون بیرونزدگی نامجاز، کجشدن یا ایجاد تنش اضافی روی بدنه و نوار راپیر بنشیند. لقی این اتصال میتواند وضعیت اجزای گریپر را تغییر دهد و در ادامه به گرفتن نامطمئن نخ پود، انتقال ناپایدار، توقفهای تکراری یا سایش زودرس قطعات مجاور منجر شود. در تصویر اولیه عنوان M2×5 دیده میشود، اما اندازه خوانا روی خود تصویر 4.5 میلیمتر است و مشخصه مستند کد 2113036 نیز M2×4.5 است. پیچ M2×5 را نباید فقط بهدلیل شباهت ظاهری جایگزین کرد. اختلاف طول، شکل سر، زاویه سرخزینه و عمق سوراخ باید پیش از نصب کنترل شود. در بازدیدهای دورهای و پس از هر گیرکردن شدید پود یا ضربه به گریپر، همسطح بودن سر پیچ، نبود لقی، سلامت شیار و وضعیت قطعات مجاور را کنترل کنید. اگر پیچ مکرراً شل میشود، فقط تعویض پیچ کافی نیست؛ رزوه داخلی، سرخزینه، تابداشتن قطعه نگهدارنده، همراستایی گریپر و احتمال برخورد مجموعه نیز باید بررسی شود. پیچ دارای شیار آسیبدیده یا رزوه تغییرشکلیافته را دوباره مصرف نکنید. تمرکز این قطعه روی گریپر چپ/ورودی Vamatex Leonardo است. کد 2113036 در فهرست قطعات مجموعه گریپر P1001ES با مشخصه M2×4.5 ثبت شده و در فهرستهای تطبیقی قطعات K88 نیز دیده میشود. بااینحال، نسخه گریپر، شماره مونتاژ، محل پیچ و شکل سرخزینه باید روی Parts Book همان ماشین کنترل شود. سازگاری مستقیم Leonardo II، سایر گریپرها یا پیچ M2×5 بدون این تطبیق تأیید نشده است. آیا پیچ M2×5 جایگزین مستقیم 2113036 است؟ آیا این کد برای K88 و P1001ES هم استفاده میشود؟ گشتاور بستن این پیچ چقدر است؟ علت شلشدن مکرر پیچ چیست؟پیچ سرخزینه دوسو M2×4.5 گریپر چپ واماتکس لئوناردو کد 2113036
نام قطعه پیچ سرخزینه دوسو گریپر چپ واماتکس کد قطعه 2113036 مشخصه کاتالوگی Vite TSPI M2×4.5 رزوه و طول اسمی M2 با طول 4.5 میلیمتر نوع سر و ابزار سرخزینه دوسو؛ پیچگوشتی یا بیت تخت کاملاً متناسب با شیار محل کاربرد مجموعه گریپر چپ/ورودی و اتصال قطعه گریپر به نوار راپیر، مطابق نسخه مونتاژ مدلهای مرتبط Vamatex Leonardo، K88 و P1001ES با الزام تطبیق کد و نقشه گریپر کاربرد پیچ 2113036 در گریپر چپ
نکته مهم درباره M2×5
نشانههای نیاز به تعویض
راهنمای نصب ایمن و دقیق
هشدار فنی: چسب رزوه، روغن یا گریس را بدون دستور صریح دفترچه سرویس استفاده نکنید. این مواد میتوانند ضریب اصطکاک و نیروی پیشبار را تغییر دهند و در رزوه کوچک M2 باعث سفتکاری بیشازحد یا دشواری تعمیر بعدی شوند. تعمیر و نگهداری
چگونه مصرف پیچ را کاهش دهیم؟
سازگاری با مدلهای واماتکس
پرسشهای متداول
خیر. مشخصه مستند 2113036 برابر M2×4.5 است. اختلاف نیم میلیمتر و تفاوت فرم سر میتواند روی عمق نشستن و مهار قطعه اثر بگذارد.
کد 2113036 در مجموعه گریپر این مدلها نیز ثبت یا گزارش شده است؛ با این حال، نصب باید پس از تطبیق شماره مونتاژ و محل دقیق در Parts Book انجام شود.
مقدار عمومی و مطمئنی برای همه نسخههای گریپر قابل اعلام نیست. گشتاور دفترچه سرویس همان ماشین و ابزار کالیبره ملاک است.
علاوه بر بستن نامناسب، خرابی رزوه داخلی، آلودگی سطح نشیمن، تاب قطعه، برخورد گریپر یا تنظیم نادرست نوار راپیر میتواند عامل باشد.
