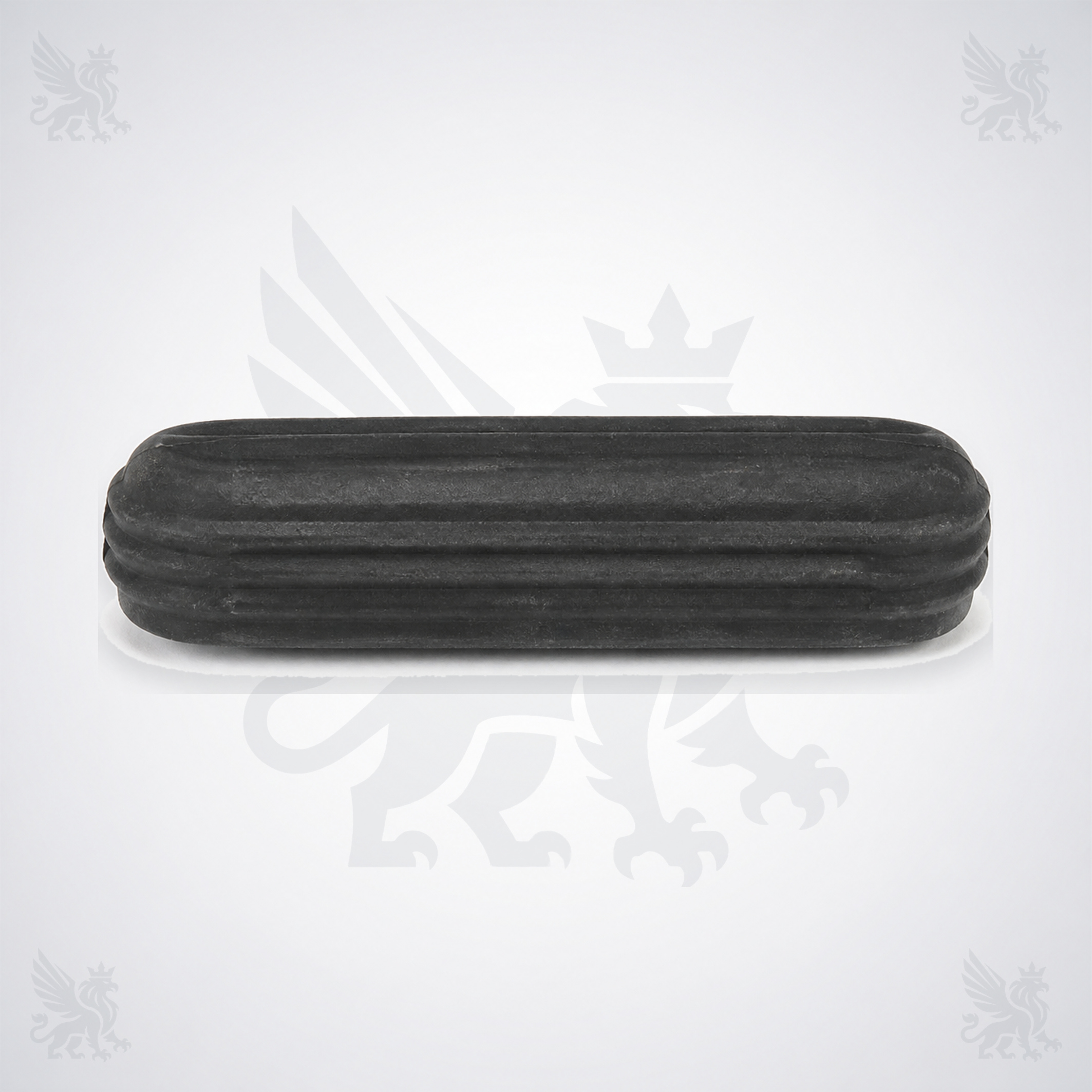

اسپیسر نرم مشکی گریپر چپ واماتکس کد 2568086

این قطعه چیست؟

اسپیسر 2568086 یک قطعه کوچک، نرم و مشکی در مونتاژ گریپر چپ واماتکس است. واژه «Spacer» روی تصویر فروشنده فقط یک عنوان عمومی بود؛ کد واقعی از روی جدول قطعات دستگاه تعیین شد. در کاتالوگ، این اسپیسر کنار بدنه گریپر، Falcon، پد، تیغه فشار و تیغه نگهدارنده فهرست شده و جزئی از مونتاژ دقیق گریپر حامل به شمار می‌آید.

نرم بودن و رنگ مشکی بخشی از مشخصات شناسایی کاتالوگی این نسخه است. از ظاهر قطعه نمی‌توان سختی، ترکیب مواد یا اندازه نهایی را با اطمینان استخراج کرد؛ بنابراین انتخاب نمونه جایگزین باید بر پایه کد 2568086 و تطبیق فیزیکی با قطعه بازشده انجام شود، نه صرفاً بر پایه رنگ یا شباهت کلی.

نقش اسپیسر در سیستم گریپر

این فاصله‌گذار نرم در موقعیت تعریف‌شده مونتاژ قرار می‌گیرد تا شرایط نشستن و فاصله اجزای نگهدارنده گریپر مطابق طراحی حفظ شود. تغییر ضخامت، لهیدگی، سخت‌شدن یا بیرون‌زدگی آن می‌تواند هندسه تماس اجزای مجاور را تغییر دهد. نتیجه احتمالی ممکن است کاهش پایداری گرفتن پود، تغییر رفتار تیغه نگهدارنده، افزایش تماس ناخواسته یا بالا رفتن دفعات تنظیم و تعویض قطعات مجاور باشد.

این نشانه‌ها به‌تنهایی خرابی اسپیسر را ثابت نمی‌کنند؛ زیرا تنظیم گریپر، وضعیت تیغه‌ها، آلودگی، فرسودگی نوار راپیر، زمان‌بندی انتقال و نوع نخ پود نیز می‌توانند علائم مشابه ایجاد کنند. تشخیص درست باید با بازدید مستقیم اسپیسر و کنترل مونتاژ کامل انجام شود.

سازگاری با مدل‌های واماتکس

روش شناسایی و تطبیق پیش از سفارش


1. مدل کامل ماشین، شماره سریال و در صورت وجود شماره مونتاژ گریپر چپ را یادداشت کنید.

2. محل قطعه را با موقعیت 3 در جدول 07014 مجموعه LEFT-HAND RAPIER مقایسه کنید.

3. کد 2568086، رنگ مشکی و ماهیت نرم قطعه را با نمونه بازشده تطبیق دهید.

4. طول، عرض، ضخامت، فرم دو سر، تعداد و شکل شیارها و حالت نشستن قطعه را اندازه‌گیری و عکاسی کنید.

5. قطعه سفید کد 2568080 یا هر اسپیسر عمومی را بدون تأیید نقشه مونتاژ جایگزین نکنید.

6. اگر کد روی خود قطعه خوانا نیست، عکس محل نصب و قطعات مجاور را همراه نمونه برای تطبیق ارسال کنید.


نشانه‌های نیاز به بازدید یا تعویض


• ترک، پارگی، بریدگی لبه‌ها یا جداشدن بخشی از سطح نرم

• لهیدگی دائمی، تخت‌شدن نامتقارن یا کاهش محسوس ضخامت

• سخت و براق شدن سطح، خشک‌شدگی یا از دست رفتن انعطاف نسبت به نمونه سالم

• تورم، چسبندگی یا تغییر شکل پس از تماس با روغن، حلال یا مواد پاک‌کننده نامناسب

• بیرون‌زدگی از نشیمن، جابه‌جایی قطعه یا باقی‌ماندن ذرات سیاه اطراف محل نصب

• تغییر فاصله یا تماس اجزای نگهدارنده گریپر پس از مونتاژ


توجه: خطای انتقال پود، رهاشدن نخ، توقف‌های تکراری یا تغییر کیفیت لبه پارچه می‌تواند با این ناحیه مرتبط باشد، اما هیچ‌کدام به‌تنهایی اثبات نمی‌کند که اسپیسر معیوب است. تیغه فشار و نگهدارنده، Falcon، تنظیم بازشدن گریپر، نوار راپیر و زمان‌بندی انتقال نیز باید کنترل شوند.

راهنمای نصب، نگهداری و ایمنی


1. ماشین را طبق دستورالعمل ایمنی کارخانه متوقف، بی‌برق و در برابر راه‌اندازی ناخواسته قفل کنید. گریپر و نوار باید کاملاً بی‌حرکت باشند.

2. پیش از بازکردن مونتاژ، جهت قطعه، عمق نشستن و وضعیت اجزای مجاور را با عکس و علامت‌گذاری ثبت کنید.

3. قطعه قدیمی را بدون خراش‌دادن نشیمن خارج کنید. نشیمن را با روش سازگار با مواد گریپر تمیز و کاملاً خشک کنید.

4. اسپیسر جدید را بدون کشیدن، بریدن، سنباده‌زدن یا فشردن اجباری در همان جهت قرار دهید. لبه‌ها نباید تاخورده یا بیرون‌زده باشند.

5. از چسب، گریس، روغن یا حلال استفاده نکنید مگر آنکه دفترچه سرویس همان نسخه گریپر صراحتاً آن را خواسته باشد؛ این مواد می‌توانند نرمی یا ابعاد قطعه را تغییر دهند.

6. قطعات گریپر را مطابق ترتیب و تنظیمات ثبت‌شده مونتاژ کنید. برای پیچ‌های ظریف فقط گشتاور و روش قفل‌کردن اعلام‌شده در دفترچه همان ماشین ملاک است.

7. پس از مونتاژ، حرکت گریپر را ابتدا دستی و سپس با سرعت کم بررسی کنید. نبود برخورد، نشستن کامل قطعه و پایداری گرفتن و تحویل پود باید تأیید شود.

8. پس از شروع تولید، ناحیه گریپر را در بازدید اولیه دوباره کنترل کنید تا جابه‌جایی، لهیدگی یا بیرون‌زدگی زودهنگام دیده شود.


چگونه مصرف قطعه و توقف دستگاه را کاهش دهیم؟


• اسپیسر مشکی 2568086 و اسپیسر سفید 2568080 را در قفسه‌های جدا و با برچسب واضح نگهداری کنید.

• هنگام هر سرویس گریپر، علت خرابی را ثبت کنید؛ آلودگی، تنظیم نادرست یا فشار نامتقارن ممکن است قطعه جدید را سریعاً خراب کند.

• بازدید اسپیسر را با کنترل تیغه فشار، تیغه نگهدارنده و محل نشستن Falcon هم‌زمان انجام دهید.

• برای بیرون‌آوردن قطعه از ابزار تیز استفاده نکنید و نشیمن را نخراشید؛ آسیب نشیمن می‌تواند باعث تعویض‌های تکراری شود.

• قطعه بازشده را تا پایان تطبیق نگه دارید تا رنگ، ابعاد و فرم با نمونه جدید مقایسه شود.


اطلاعات لازم برای استعلام و سفارش

برای جلوگیری از ارسال قطعه اشتباه، هنگام استعلام این اطلاعات را ارائه کنید: کد 2568086، نام اسپیسر نرم مشکی گریپر چپ، مدل و شماره سریال ماشین، شماره یا عکس گریپر کامل، تصویر قطعه بازشده از دو سمت، اندازه‌های طول/عرض/ضخامت و عکس محل نصب. اگر دستگاه لئوناردو است، تأیید کد در Parts Book همان ماشین یا تطبیق با مونتاژ موجود ضروری است.

پرسش‌های متداول

کد اصلی این Spacer چیست؟
برای قطعه نرم مشکی نشان‌داده‌شده در مجموعه گریپر چپ، کد ثبت‌شده در جدول 07014 برابر 2568086 است.

آیا 2568080 جایگزین 2568086 است؟
خیر، جایگزینی مستقیم تأیید نشده است. کد 2568080 برای نسخه سفید همان موقعیت ثبت شده و تفاوت رنگ و مشخصه قطعه باید جدی گرفته شود.

آیا این قطعه روی واماتکس لئوناردو نصب می‌شود؟
سازگاری با لئوناردو محتمل است، اما برای این کد باید نسخه گریپر و Parts Book همان دستگاه کنترل شود. ثبت قطعی موجود مربوط به P1001 ES است.

آیا می‌توان اسپیسر را با لاستیک عمومی ساخت؟
بدون مشخصات معتبر سختی، ابعاد و سازگاری مواد توصیه نمی‌شود. تغییر جزئی در ضخامت یا نرمی می‌تواند وضعیت اجزای نگهدارنده گریپر را عوض کند.

چه زمانی تعویض لازم است؟
وقتی ترک، لهیدگی دائمی، سخت‌شدن، تورم، بیرون‌زدگی یا کاهش ابعاد مشاهده شود، قطعه باید همراه کل مونتاژ گریپر ارزیابی و در صورت تأیید تعویض شود.

منبع فنی

Vamatex، دفترچه قطعات یدکی 0703250 M – P 1001 es Spare Parts Manual، تاریخ 01/07/2000، جدول 07014 «PINZA PORTANTE / LEFT-HAND RAPIER»، موقعیت 3، کد 2568086. اصول توقف، کنترل و مونتاژ گریپر با دفترچه کاربری و نگهداری Vamatex Leonardo، ویرایش 10-07-2003، بخش‌های تنظیم و بازدید گریپر تطبیق داده شده است.
