برد الکترونیکی BARC با کد کامل A5053463-00 برای ماشینهای Picanol مجهز به همین برد عرضه میشود. پیش از سفارش باید کد ویرایش، آرایش سوکتها، محل سوراخهای نصب، مدل و شماره سریال ماشین با eSPC پیکانول تطبیق داده شود.
توضيحات و نقد و بررسی برد الکترونیکی BARC پیکانول کد A5053463-00
برد الکترونیکی BARC پیکانول کد A5053463-00 یک برد مدار چاپی چندکاناله با سوکتهای متعدد است که در مجموعه الکترونیکی ماشین بافندگی Picanol مجهز به همین کد بهکار میرود. برای سفارش، مشاهده عبارت کامل A5053463-00 و BARC روی برد کافی نیست؛ مدل، شماره سریال ماشین، آرایش سوکتها و رکورد همان قطعه در eSPC پیکانول نیز باید تطبیق داده شود.
| مشخصه | اطلاعات |
|---|---|
| نام فارسی | برد الکترونیکی BARC پیکانول کد A5053463-00 |
| نام انگلیسی | Picanol BARC Electronic Board A5053463-00 |
| کد کامل قابل مشاهده | A5053463-00 |
| کد پایه | A5053463 |
| نوع قطعه | برد مدار چاپی الکترونیکی (PCB) با نشان BARC |
| ماشین سازگار | ماشین Picanol دارای همین کد، ویرایش و پیکربندی؛ مدل دقیق باید با eSPC و شماره سریال تأیید شود. |
| کارکرد عمومی | اتصال چندمسیره به مجموعه کنترل الکترونیکی؛ وظیفه دقیق کانالها باید از راهنمای همان ماشین خوانده شود. |
| معیار اصلی سفارش | کد A5053463-00، عبارت BARC، ویرایش، آرایش سوکتها، مدل و سریال ماشین و نتیجه eSPC |
برد BARC پیکانول A5053463-00 چیست؟

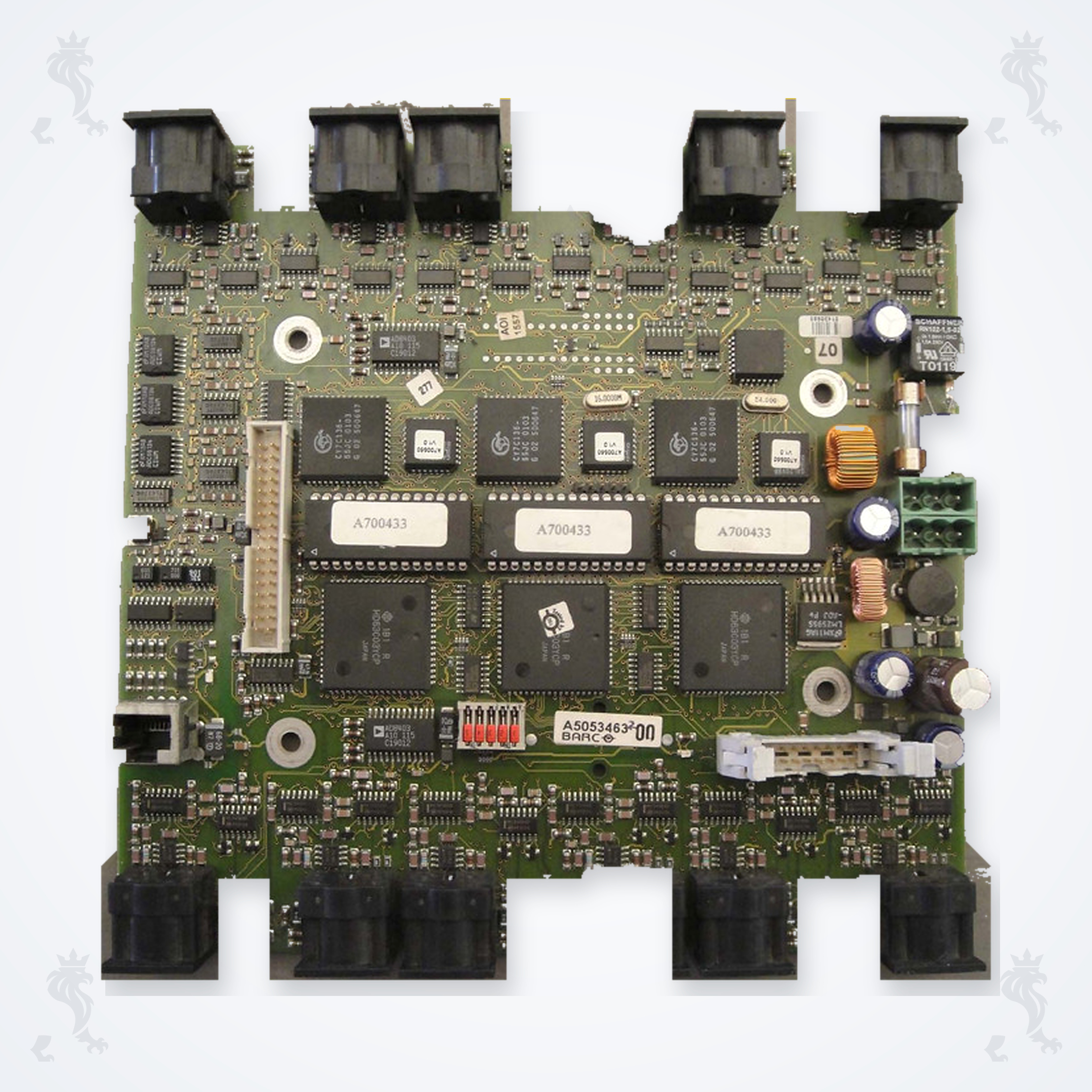

این قطعه یک برد مدار چاپی صنعتی با چندین مدار مجتمع، اجزای تغذیه و حفاظت، فیوز و مجموعهای از کانکتورهای چندپین است. روی نمونه تصویری، برچسب A5053463-00 و عبارت BARC خوانده میشود. پسوند -00 بخشی از شناسه قابل مشاهده است و هنگام استعلام نباید حذف شود.
ظاهر برد، تعداد سوکتها یا شباهت آن به کارتهای دیگر برای تعیین مدل ماشین کافی نیست. تعیین جایگاه دقیق، وظیفه هر کانال، قطعات جایگزینشده و محدوده شماره سریال باید از eSPC و راهنمای رسمی همان ماشین انجام شود.
نقش برد در مجموعه الکترونیکی ماشین
برد BARC از طریق سوکتهای متعدد به سیمکشی و واحدهای مجاور متصل میشود و بخشی از تبادل یا پردازش سیگنالهای الکترونیکی ماشین را برعهده دارد. نوع دقیق ورودیها و خروجیها، ترتیب سوکتها و ارتباط آن با سایر ماژولها به پیکربندی ماشین وابسته است؛ به همین دلیل نباید تنها بر اساس عکس، نقش اختصاصی یا مدل سازگار برای آن تعیین کرد.
سازگاری با ماشینهای Picanol
| ماشین یا پیکربندی | وضعیت | کنترل پیش از سفارش |
|---|---|---|
| ماشین Picanol دارای برد A5053463-00 BARC | قابل تطبیق با کد کامل | تأیید در eSPC، مدل، سریال، ویرایش و سوکتها |
| هر مدل Picanol بدون مشاهده رکورد قطعه | جایگزینی مستقیم تأیید نشده است | ارسال تصویر برد قبلی و خروجی eSPC همان ماشین |
شناسایی و تطبیق نسخه صحیح
- کد کامل A5053463-00 و عبارت BARC روی برچسب بررسی شود؛ کد پایه A5053463 بهتنهایی جایگزین ویرایش کامل نیست.
- تعداد و محل کانکتورهای مشکی بالا و پایین، سوکت سفید عمودی، سوکت سفید افقی، ترمینال سبز، محل فیوز و سوراخهای نصب با برد قبلی مقایسه شود.
- برچسبهای برنامه یا حافظه، وضعیت قطعات سوکتی و هر شماره ویرایش دیگر ثبت شود؛ جابهجایی قطعات برنامهپذیر فقط طبق دستورالعمل رسمی انجام شود.
- مدل دقیق ماشین، شماره سریال و در صورت وجود شماره مجموعه یا موقعیت قطعه در eSPC همراه سفارش ارسال شود.
نشانههای نیاز به بررسی
توقف یا خطای متناوب، قطع ارتباط یک کانال، سوختن فیوز، داغشدگی موضعی، تغییر رنگ، بوی سوختگی، خوردگی کنتاکتها، لقشدن سوکت یا بادکردگی خازن میتواند بررسی برد را ضروری کند؛ اما هیچیک از این نشانهها بهتنهایی خرابی برد را ثابت نمیکند.
پیش از تعویض، تغذیه ورودی، فیوز، سیمکشی، اتصال زمین، سوکتها، رطوبت و آلودگی، ماژولهای مجاور و سابقه خطا بررسی شود. تعویض برد بدون یافتن علت اضافهولتاژ، اتصال کوتاه یا خرابی بار متصل ممکن است موجب تکرار آسیب شود.
نصب، نگهداری و ایمنی
- ماشین را طبق روش رسمی متوقف و همه منابع انرژی را ایزوله کنید؛ تخلیه مدار و زمان انتظار اعلامشده در راهنمای ماشین رعایت شود.
- از حفاظت ESD، دستبند و سطح کار مناسب استفاده کنید و برد را از لبهها بگیرید؛ پایه آیسیها و مسیرهای مسی لمس نشوند.
- پیش از جداکردن، محل و جهت تمام سوکتها عکسبرداری و برچسبگذاری شود. کانکتور با فشار، خمکردن یا ابزار نامناسب خارج نشود.
- برد، قطعات حافظه یا فیوز با نمونه دارای مشخصات نامعلوم جایگزین نشود. هر مقدار الکتریکی، روش پروگرام یا آزمون باید از راهنمای رسمی همان ماشین گرفته شود.
- پس از نصب، بازرسی ظاهری و کنترل اتصالها انجام شود و راهاندازی مطابق رویه سرویس Picanol صورت گیرد.
اطلاعات لازم برای استعلام و سفارش
برای بررسی سریعتر، تصویر واضح از نمای جلو و پشت برد، برچسب A5053463-00، تمام کانکتورها، مدل و شماره سریال ماشین، موقعیت قطعه در eSPC، شرح خطا و عکس سوکتهای سیمکشی ارسال شود. اگر برد قبلاً تعمیر شده است، محل تعمیر و قطعات تعویضشده نیز اعلام شود.
پرسشهای متداول
آیا A5053463 و A5053463-00 یکسان هستند؟
A5053463 کد پایه است؛ برای سفارش باید پسوند -00 و همه نشانههای ویرایش روی برد و eSPC بررسی شود.
این برد برای کدام مدل Picanol است؟
مدل دقیق از منبع عمومی رسمی قابل اثبات نیست و باید با کد کامل در eSPC همان ماشین و شماره سریال آن تأیید شود.
آیا شباهت سوکتها برای جایگزینی کافی است؟
خیر. آرایش ظاهری فقط کنترل تکمیلی است؛ کد، ویرایش، برنامه، پیکربندی و محدودیت سریال باید منطبق باشد.
آیا سوختن فیوز خرابی برد را ثابت میکند؟
خیر. اتصال کوتاه در بار یا سیمکشی، تغذیه نامناسب و خرابی قطعات مجاور نیز باید قبل از تعویض برد بررسی شود.
برای استعلام چه تصاویری لازم است؟
نمای کامل دو طرف برد، تصویر نزدیک از کد و ویرایش، سوکتها، آثار آسیب و پلاک مدل و سریال ماشین ارسال شود.
استعلام از فاراتکس پارتس
برای تطبیق برد BARC کد A5053463-00، تصاویر برد قبلی، مدل و سریال ماشین Picanol، کدهای روی PCB و نتیجه eSPC را برای کارشناسان فاراتکس پارتس ارسال کنید تا ریسک سفارش و نصب نسخه ناسازگار کاهش یابد.
منابع فنی رسمی
- Picanol — PicConnect Leaflet، ویرایش EN 15.05.2024: معرفی مسیر رسمی Spare Parts Catalog (eSPC)، راهنماهای ماشین و نگهداری پیشگیرانه.
- Picanol PicConnect: مرجع رسمی کنترل کد قطعه، پیکربندی ماشین و اسناد اختصاصی مشتری.
منابع عمومی بالا مسیر رسمی تأیید را مشخص میکنند و اثباتکننده سازگاری A5053463-00 با یک مدل معین نیستند. سازگاری نهایی باید از رکورد دقیق eSPC یا راهنمای رسمی همان ماشین استخراج شود.
