برد تغذیه SUPD-1 PH300F پیکانول کد BE154153

برد SUPD-1 PH300F پیکانول BE154153 چیست؟

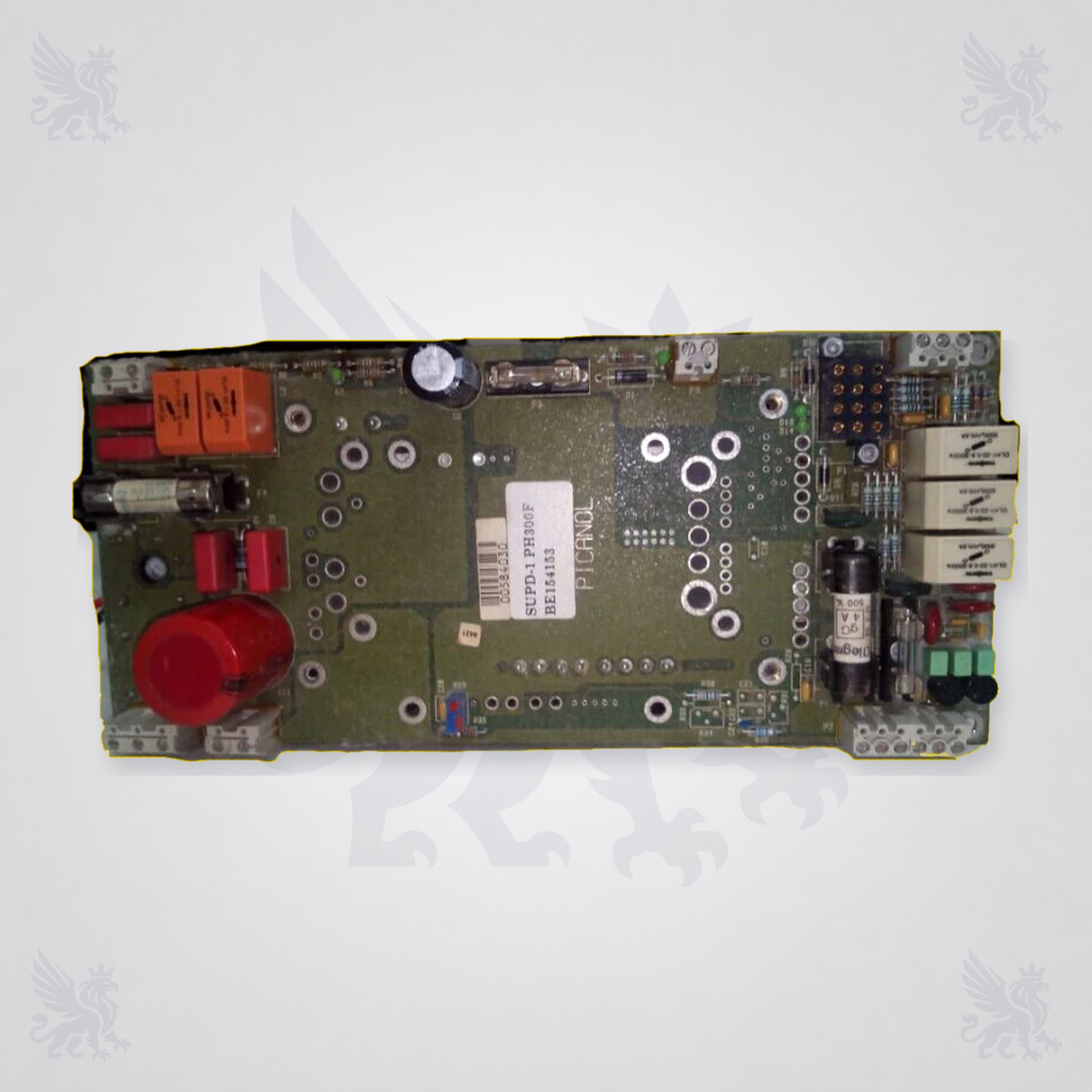

این قطعه یک PCB صنعتی شامل رله‌ها، فیوزها، خازن‌ها، ترمینال‌ها، کانکتورها و مدارهای حفاظتی و واسط است. شناسه قابل خواندن روی برچسب نمونه SUPD-1 PH300F و کد فنی آن BE154153 است. این دو عبارت باید بدون حذف فاصله، خط تیره یا رقم هنگام استعلام ثبت شوند.

در مرکز برد محل نصب یک مجموعه مجزا با عنوان PH300F دیده می‌شود، اما این ماژول در تصویر محصول حضور ندارد. بنابراین سفارش‌دهنده باید روشن کند که برد خالی مطابق تصویر نیاز دارد یا مجموعه کامل همراه ماژول، متعلقات نصب و هر رابط حرارتی لازم. عکس محصول به‌تنهایی درباره محتویات بسته یا قابلیت جایگزینی نسخه‌های دیگر تصمیم‌ساز نیست.

نقش برد در مجموعه تغذیه ماشین

برد SUPD-1 در زنجیره تغذیه الکتریکی قرار می‌گیرد و اجزای قابل مشاهده آن نشان می‌دهند که توزیع مسیرهای برق، سوئیچ‌کردن توسط رله، حفاظت فیوزی و اتصال بخش‌های مجاور در این مجموعه اهمیت دارد. مسیر دقیق ورودی و خروجی، ولتاژها، ترتیب تحریک رله‌ها و مصرف‌کننده‌های متصل به اجرای ماشین وابسته است و فقط باید از نقشه و راهنمای همان شماره سریال استخراج شود.

برد با منبع ورودی، حفاظت بالادست، سیم‌کشی، اتصال زمین، کانکتورها، بارهای پایین‌دست، تهویه تابلو و ماژول PH300F مجاور است. خرابی هر یک از این بخش‌ها می‌تواند نشانه‌ای شبیه خرابی برد ایجاد کند یا پس از نصب، به برد جایگزین آسیب بزند. عیب‌یابی باید کل زنجیره انرژی را دربر بگیرد.

سازگاری با ماشین‌های Picanol

شناسایی نسخه صحیح و محدوده تحویل

• کد BE154153 و شناسه SUPD-1 PH300F روی برچسب، چاپ PCB و رکورد eSPC با هم تطبیق داده شوند.
• هر شماره ویرایش، تاریخ، بارکد، پسوند یا برچسب تعمیر جداگانه ثبت شود؛ نزدیک‌بودن کدها نشان‌دهنده هم‌ارزی نیست.
• تعداد و محل ترمینال‌ها، فیوزها، رله‌ها، خازن‌ها، کانکتور چندپین، نقاط نصب و ابعاد برد با نمونه قبلی مقایسه شود.
• مشخص شود ماژول PH300F، پیچ‌ها، فاصله‌دهنده‌ها، رابط حرارتی یا سیم‌کشی جانبی باید همراه برد باشد یا از مجموعه قبلی منتقل می‌شود.
• تصویر واضح از هر دو سمت برد قبلی، محل نصب در تابلو، مدل کامل ماشین و شماره سریال همراه استعلام ارسال شود.
• هیچ ماژول، فیوز یا رله‌ای بر پایه شکل ظاهری منتقل نشود؛ کد، جهت نصب و دستورالعمل رسمی باید کنترل شود.

نشانه‌های نیاز به بررسی و عیب‌یابی

پیش از تعویض برد، وضعیت منبع ورودی، فیوز و حفاظت بالادست، اتصال کوتاه یا اضافه‌بار پایین‌دست، زمین حفاظتی، کابل‌ها، سوکت‌ها، جریان هوای تابلو و نشانه‌های آسیب در ماژول PH300F بررسی شود. اگر علت اصلی رفع نشود، برد جایگزین نیز ممکن است بلافاصله یا پس از مدت کوتاهی آسیب ببیند.

فیوز سوخته نباید با ظرفیت یا مشخصات حدسی جایگزین شود. پل‌زدن فیوز، اتصال مستقیم کنتاکت رله یا تغذیه آزمایشی خارج از روش رسمی می‌تواند حفاظت طراحی‌شده را حذف کند و به اپراتور، برد و دیگر اجزای ماشین آسیب برساند.

نصب، نگهداری و ایمنی

• ماشین را طبق روش رسمی متوقف کنید، تمام منابع انرژی را ایزوله و قفل‌گذاری کنید و زمان تخلیه مدار DC و خازن‌ها را دقیقاً مطابق راهنمای همان ماشین رعایت کنید.
• نبود ولتاژ باید با ابزار، نقاط اندازه‌گیری و روش مجاز تأیید شود. مقدار ولتاژ، زمان انتظار یا ترتیب تست از روی تجربه عمومی یا ظاهر برد تعیین نشود.
• از حفاظت ESD، دست‌بند و سطح کار مناسب استفاده کنید؛ برد از لبه‌ها گرفته شود و پایه قطعات، مسیرهای مسی و کانکتورها لمس نشوند.
• پیش از جداسازی، از مسیر سیم‌ها و جهت همه سوکت‌ها عکس بگیرید و برچسب‌گذاری کنید. کشیدن سیم، اهرم‌کردن سوکت یا خم‌کردن PCB مجاز نیست.
• مقاومت عایقی سیم‌کشی با برد یا ماژول الکترونیکی متصل اندازه‌گیری نشود، مگر آنکه راهنمای رسمی روش ایمن آن را صریحاً مشخص کرده باشد.
• نصب ماژول PH300F، انتخاب رابط حرارتی و بستن اتصالات فقط با قطعه و گشتاور اعلام‌شده در دستورالعمل دقیق انجام شود؛ عدد عمومی برای این برد ارائه نمی‌شود.
• برای تمیزکاری تنها از روش و ماده تأییدشده در دفترچه سرویس استفاده شود. حلال نامعلوم، هوای آلوده کارگاهی و برس مولد الکتریسیته ساکن می‌تواند آسیب ایجاد کند.
• پس از نصب، جهت کانکتورها، اتصال زمین، فیوزها، مهار مکانیکی، نبود اتصال کوتاه در بار و وضعیت تهویه کنترل و سپس آزمون عملکرد مطابق رویه سرویس Picanol انجام شود.

برنامه نگهداری پیشنهادی

بازرسی این برد باید در برنامه نگهداری پیشگیرانه همان ماشین قرار گیرد. در هر بازدید، تمیزی محفظه، گردش هوا، آثار رطوبت و گردوغبار، سفتی مکانیکی کانکتورها، تغییر رنگ، وضعیت خازن‌ها، فیوزها، رله‌ها و نشانه‌های حرارتی ثبت شود. فاصله بازرسی و روش اندازه‌گیری باید از برنامه رسمی ماشین و شرایط واقعی سالن گرفته شود؛ برای BE154153 یک بازه عمومی و ثابت قابل اعلام نیست.

ثبت تاریخ توقف، کد خطا، وضعیت بار، شرایط محیطی و نتیجه تست اجزای بالادست و پایین‌دست به تشخیص روند خرابی کمک می‌کند. سامانه رسمی PicConnect دسترسی به eSPC و راهنماهای ماشین و همچنین طراحی، اجرا و پایش فعالیت‌های نگهداری پیشگیرانه را معرفی می‌کند.

اطلاعات لازم برای استعلام و سفارش

برای تطبیق سریع‌تر، تصویر واضح از دو سمت برد، برچسب BE154153، عبارت SUPD-1 PH300F، تمام کانکتورها، جای ماژول، محل نصب در تابلو، مدل و شماره سریال ماشین، موقعیت قطعه در eSPC، کد خطا و شرح رفتار ماشین ارسال شود. همچنین مشخص کنید برد به‌تنهایی یا مجموعه همراه ماژول PH300F موردنیاز است.

پرسش‌های متداول

استعلام از فاراتکس پارتس

برای استعلام برد SUPD-1 PH300F کد BE154153، تصاویر برد قبلی، مدل و شماره سریال ماشین Picanol، کدهای کامل، نسخه سخت‌افزار، وضعیت کانکتورها، نیاز به ماژول PH300F و نتیجه eSPC را برای کارشناسان فاراتکس پارتس ارسال کنید تا ریسک سفارش یا نصب نسخه ناسازگار کاهش یابد.

منابع فنی رسمی

• Picanol — PicConnect Leaflet، ویرایش EN 15.05.2024: معرفی eSPC، راهنماهای ماشین و امکان طراحی و پایش نگهداری پیشگیرانه.
• Picanol PicConnect: مسیر رسمی دسترسی مشتری به کاتالوگ قطعات، اسناد ماشین و اطلاعات اختصاصی پیکربندی.
• Picanol — Technical Fabrics Brochure: توضیح اهمیت قطعات اصلی، آموزش و نگهداری برای حفظ عملکرد ماشین.

منابع رسمی عمومی بالا مسیر صحیح تأیید قطعه و نگهداری را مشخص می‌کنند، اما اثبات‌کننده سازگاری BE154153 با مدل خاصی از Picanol نیستند. سازگاری نهایی باید از صفحه دقیق eSPC یا راهنمای رسمی همان ماشین استخراج شود.
