برد الکترونیکی SPU-2 پیکانول کد BE93064

مشخصات فنی و اطلاعات شناسایی

برد SPU-2 BE93064 چیست؟

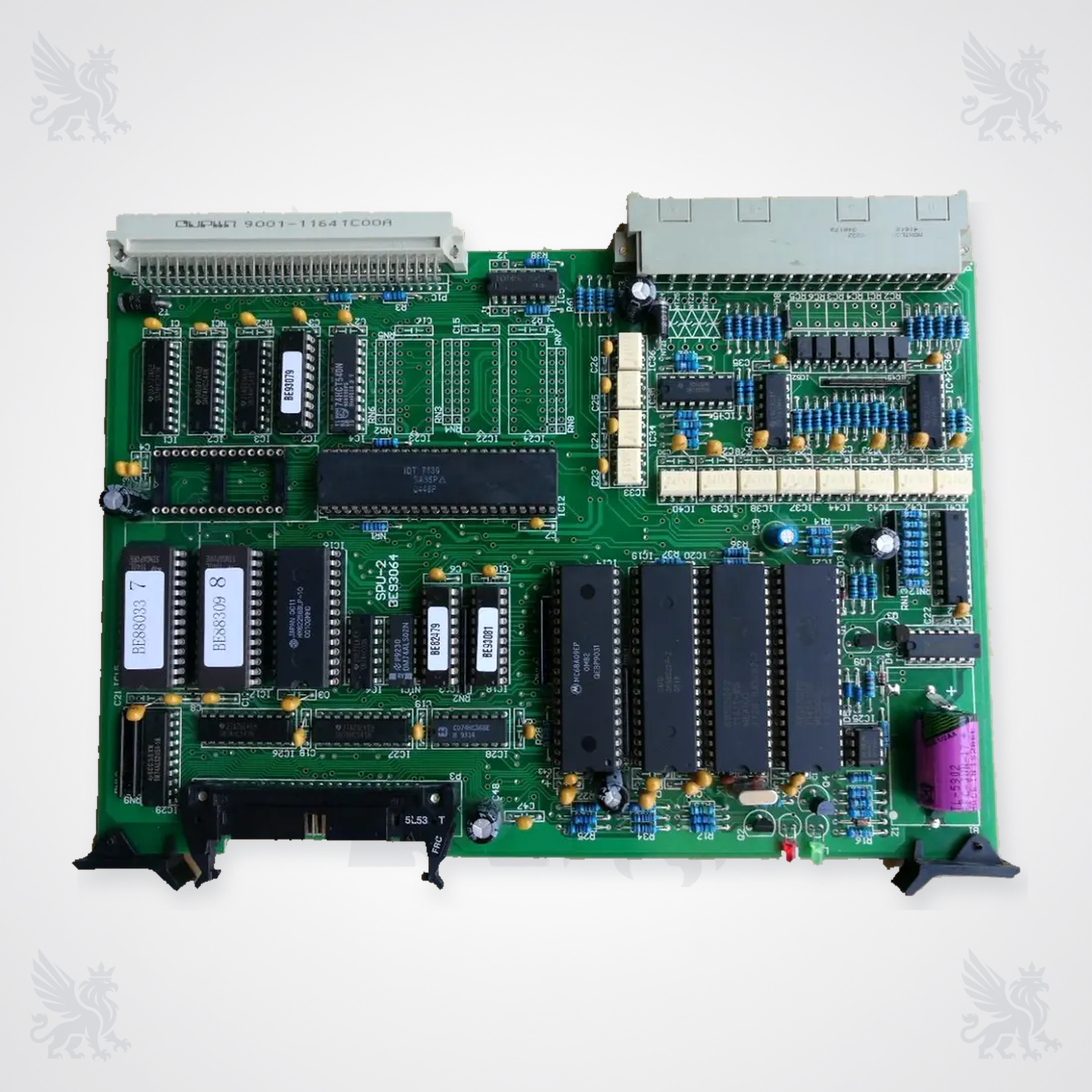

این قطعه یک برد مدار چاپی مونتاژشده با چند گروه مدار مجتمع، حافظه، قطعات پسیو و کانکتورهای چندپین است. نام SPU-2 و کد BE93064 شناسه‌های اصلی برای تفکیک آن از نسخه‌های دیگر خانواده SPU هستند. وجود برچسب روی حافظه‌ها یا شماره‌های داخلی دیگر به معنی کد سفارش مستقل نیست؛ هنگام خرید باید کد اصلی برد، ریویژن و مشخصات ماشین در کنار هم بررسی شوند.

از آنجا که بردهای الکترونیکی قدیمی ممکن است در طول عمر ماشین با نسخه اصلاحی یا برنامه متفاوت عرضه شده باشند، تطبیق فقط با عکس یا ابعاد می‌تواند خطا ایجاد کند. تصویر کانکتورها، نمای کامل PCB و تمام نوشته‌های خوانا باید در پرونده استعلام ثبت شود.

کاربرد و اهمیت برد در ماشین بافندگی

بردهای پلاگین در شبکه الکترونیکی ماشین، سیگنال‌ها و داده‌های مرتبط با کنترل را میان بخش‌های مختلف منتقل یا پردازش می‌کنند. در صورت بروز عیب، نتیجه می‌تواند از خطای متناوب تا توقف ماشین متفاوت باشد. بااین‌حال پیام خطا همیشه به معنای خرابی خود PCB نیست؛ افت تغذیه، ارت نامناسب، اتصال اکسیدشده، کابل آسیب‌دیده یا بار معیوب نیز ممکن است علامت مشابه ایجاد کند.

رویکرد حرفه‌ای این است که شرایط بروز خطا، دمای محیط، زمان کارکرد تا وقوع مشکل، وضعیت چراغ‌ها و تعمیرات اخیر ثبت شود. این سابقه، تعویض آزمون‌وخطایی قطعات گران‌قیمت را کاهش می‌دهد.

سازگاری و انتخاب صحیح

پیکانول در بروشور رسمی PicConnect، کاتالوگ قطعات eSPC، دفترچه‌های ماشین و پیکربندی ماشین را در میان ابزارهای دیجیتال خود معرفی می‌کند. برای BE93064 نیز مرجع نهایی باید پرونده همان شماره سریال باشد. عنوان عمومی SPU-2 یا شباهت مکانیکی نمی‌تواند تفاوت برنامه، ریویژن یا تخصیص کانکتورها را رد کند.


• کد BE93064 و عنوان SPU-2 را روی برد موجود کنترل کنید.

• ریویژن PCB و همه پسوندهای درج‌شده را یادداشت کنید.

• آرایش کانکتورها، کلیدهای مکانیکی و نقاط نصب را مقایسه کنید.

• شماره سریال و پیکربندی ماشین را در eSPC یا Parts Book تطبیق دهید.

• در صورت وجود اختلاف ظاهری یا اطلاعات ناقص، پیش از نصب تأیید فنی بگیرید.


نشانه‌های احتمالی خرابی


• راه‌اندازی نامطمئن، توقف یا ریست متناوب؛

• خطای وابسته به دما، لرزش یا مدت کار ماشین؛

• تغییر رنگ حرارتی، بوی غیرعادی یا آسیب ظاهری قطعات؛

• خوردگی، آلودگی یا شل‌شدن کانکتورها؛

• ترک لحیم، پایه خم‌شده یا شکستگی لبه برد.


این علائم باید همراه با اندازه‌گیری‌ها و مراحل عیب‌یابی مندرج در دفترچه همان ماشین ارزیابی شوند. تعویض برد بدون بررسی علت اصلی، ممکن است فقط برای مدت کوتاه علامت را پنهان کند.

راهنمای عیب‌یابی و تعویض ایمن


1. ماشین را طبق دستورالعمل رسمی همان مدل متوقف کنید و همه منابع انرژی را ایزوله نگه دارید.

2. زمان انتظار برای تخلیه انرژی را فقط از دفترچه همان ماشین بگیرید؛ از عدد عمومی استفاده نکنید.

3. بند و سطح کار ESD به‌کار ببرید و پیش از بازکردن اتصالات، عکس و برچسب تهیه کنید.

4. تغذیه، ارت، کابل‌ها، فیوزها، کانکتورها و بارهای مرتبط را طبق نقشه رسمی بررسی کنید.

5. کد، ریویژن، جهت نصب و وضعیت پایه‌های برد جایگزین را پیش از جاگذاری کنترل کنید.

6. پس از راه‌اندازی کنترل‌شده، خطاها و نتیجه آزمون را ثبت و عملکرد ماشین را پایش کنید.


حفاظت‌ها نباید بای‌پس شوند. تست برقدار، پروگرام حافظه، تغییر جامپر و تعمیر در سطح قطعه تنها باید توسط تکنسین واجد صلاحیت و با دسترسی به نقشه و دفترچه معتبر انجام شود.

نگهداری پیشگیرانه

سلامت محفظه الکترونیک، جریان هوای مجاز، تمیزی فیلترها، نبود رطوبت و محکم‌بودن کانکتورها باید در برنامه نگهداری ماشین دیده شود. گردوغبار رسانا، روغن یا رطوبت می‌تواند مقاومت سطحی را تغییر دهد و خوردگی ایجاد کند. پاک‌سازی PCB با ماده یا فشار هوای نامشخص توصیه نمی‌شود؛ روش دقیق باید از دفترچه سرویس همان مدل گرفته شود.

PicConnect در بسته‌های رسمی خود امکان نگهداری پیشگیرانه و Logbook را معرفی می‌کند. ثبت تاریخ بازدید، کد BE93064، علت اقدام، قطعه جایگزین و نتیجه آزمون کمک می‌کند الگوهای تکرارشونده سریع‌تر شناسایی شوند و موجودی قطعات نیز هدفمندتر مدیریت شود.

مزیت تأمین تخصصی از فارا تکس

برای بردهای الکترونیکی، شناسایی صحیح از خود خرید مهم‌تر است. فارا تکس کد، ریویژن، چیدمان کانکتورها، وضعیت ظاهری و اطلاعات ماشین را پیش از استعلام نهایی بررسی می‌کند. در حمل نیز استفاده از بسته‌بندی ضدالکتریسیته ساکن، تثبیت مکانیکی و محافظت از پایه‌ها و کانکتورها ضروری است.

پرسش‌های متداول

آیا BE93064 همان SPU-2 است؟

در این محصول، عنوان SPU-2 همراه با کد BE93064 شناخته می‌شود و نوشته آن روی PCB نیز دیده می‌شود. ریویژن و برچسب‌های دیگر همچنان باید ثبت شوند.

آیا می‌توان SPU-3 BE82480 را به‌جای آن نصب کرد؟

خیر؛ جایگزینی مستقیم در منابع عمومی رسمی پیکانول تأیید نشده است. فقط مستندات همان شماره سریال می‌تواند جایگزین مجاز را مشخص کند.

برای تطبیق قطعه چه چیزهایی ارسال شود؟

تصویر واضح دو طرف برد، کد و ریویژن، نمای کانکتورها، شماره سریال و مدل ماشین و شرح دقیق خطا ارسال شود.

آیا تعمیر برد بدون بررسی ماشین کافی است؟

خیر. ایراد تغذیه، ارت، کابل یا بار متصل می‌تواند دوباره به برد تعمیرشده یا جایگزین آسیب بزند؛ مدار پیرامونی باید طبق دفترچه بررسی شود.

دفترچه تعمیر و نگهداری معتبر کدام است؟

دفترچه معتبر، نسخه مربوط به مدل، پیکربندی و شماره سریال همان ماشین است. پیکانول دسترسی به Machine Manuals و eSPC را در PicConnect معرفی می‌کند.

منابع فنی رسمی


• بروشور رسمی PicConnect پیکانول؛ معرفی eSPC، دفترچه ماشین، پیکربندی، نگهداری پیشگیرانه و Logbook.

• راهنمای رسمی پیکانول درباره Machine Setting Manual در BlueTouch؛ مربوط به ماشین‌های مجهز به BlueTouch.

• بخش رسمی Parts & Accessories / Weave-Up پیکانول؛ مرجع عمومی قطعات و راهکارهای ارتقای ماشین.


یادداشت پژوهش: در منابع عمومی رسمی پیکانول، نگاشت مستقیم کد BE93064 به مدل یا شماره‌سریال مشخص ماشین یافت نشد؛ بنابراین نام هیچ مدل به‌عنوان سازگاری قطعی درج نشده و تأیید eSPC یا Parts Book همان ماشین ضروری است.
