شیر پنوماتیک Pick Finding پیکانول کد BE314439

توضيحات و نقد و بررسی شیر پنوماتیک Pick Finding پیکانول کد BE314439

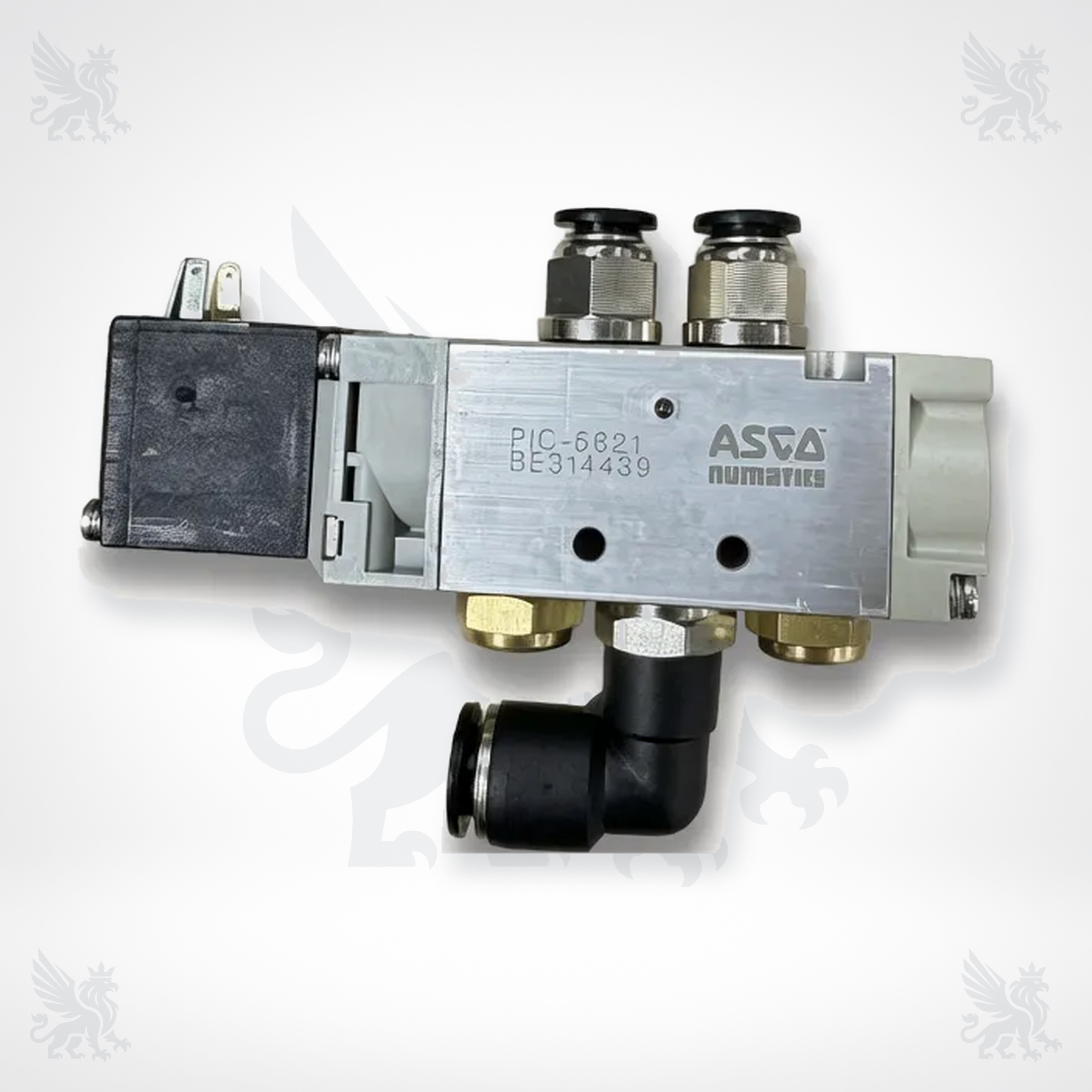

شیر پنوماتیک Pick Finding پیکانول کد BE314439 یک مجموعه شیر پنوماتیک با فرمان الکتریکی است که برای کنترل و هدایت هوای فشرده در مدار Pick Finding ماشین بافندگی به‌کار می‌رود. روی بدنه قطعه دو شناسه BE314439 و P10-6621 و همچنین نشان ASCO Numatics خوانا است.

هشدار اصلی تطبیق: شکل مشابه شیر یا یکسان‌بودن بخشی از اتصالات، سازگاری را ثابت نمی‌کند. مدل ماشین، ولتاژ بوبین، فشار کاری، وضعیت عادی شیر، آرایش مسیرها و شماره پورت‌ها از روی عکس تعیین نمی‌شود و باید با eSPC، نقشه پنوماتیک و دفترچه همان شماره ماشین تطبیق داده شود.

مشخصه	اطلاعات قابل اتکا
نام فارسی	شیر پنوماتیک برقی مدار Pick Finding پیکانول
نام انگلیسی	Picanol Pick Finding Pneumatic Solenoid Valve
کد اصلی روی بدنه	BE314439
شناسه دوم روی بدنه	P10-6621
نشان قابل مشاهده	ASCO Numatics
نوع قطعه	مجموعه شیر پنوماتیک با عملگر/فرمان الکتریکی
کاربرد فنی	کنترل مسیر هوای مدار Pick Finding طبق پیکربندی همان ماشین
ولتاژ، فشار و دبی	در منبع رسمی عمومی برای BE314439 تأیید نشده است؛ از روی ظاهر حدس زده نشود
ماشین سازگار	فقط ماشینی که BE314439 در eSPC یا Parts Book همان شماره ماشین ثبت شده باشد
معیار سفارش	هر دو کد، مشخصات بوبین، تعداد و آرایش پورت‌ها، نوع اتصالات، جهت نصب، مدل و شماره ماشین

شیر پنوماتیک پیکانول BE314439 چیست؟

این قطعه از یک بدنه چندپورتی، بخش فرمان الکتریکی، اتصالات پنوماتیک و مجموعه رابط نصب تشکیل شده است. نقش آن دریافت فرمان کنترل و تغییر یا هدایت مسیر هوای فشرده در توالی تعریف‌شده دستگاه است. وجود دو کد BE314439 و P10-6621 روی همان بدنه، مهم‌ترین نشانه برای شناسایی نسخه صحیح محسوب می‌شود.

عبارت Pick Finding به فرایند یافتن و مدیریت وضعیت پود/چرخه بافت برای ادامه کنترل‌شده کار مربوط است. پیکربندی واقعی این مدار می‌تواند با نسل کنترل، اجرای ماشین و گزینه‌های نصب‌شده تفاوت داشته باشد؛ به همین دلیل نباید عملکرد دقیق هر پورت یا وضعیت داخلی شیر را فقط از شکل ظاهری استنباط کرد.

نقش شیر در مدار Pick Finding

در یک مدار پنوماتیک کنترل‌شده، شیر فرمان الکتریکی را به تغییر مسیر هوا تبدیل می‌کند. در کاربرد Pick Finding، زمان‌بندی و هدایت صحیح هوا باید با منطق کنترل ماشین هماهنگ باشد تا توالی بازیابی یا آماده‌سازی چرخه به‌درستی انجام شود. تأخیر در سوئیچ‌کردن، نشتی یا گرفتگی مسیر می‌تواند باعث عملکرد نامنظم این توالی شود؛ اما این علائم به‌تنهایی خرابی شیر را ثابت نمی‌کنند.

دریافت فرمان الکتریکی از مدار کنترل مرتبط
هدایت یا قطع‌و‌وصل هوای فشرده طبق نقشه پنوماتیک همان ماشین
همکاری با شیلنگ‌ها، اتصالات، عملگرها و سنسورهای مدار Pick Finding
نیاز به هماهنگی دقیق میان ولتاژ بوبین، فشار مجاز، آرایش پورت و منطق کنترل

مرز فنی: این صفحه هیچ آرایش داخلی مانند 5/2 یا 5/3، حالت Normally Open/Closed، ولتاژ، فشار یا دبی مشخصی را برای BE314439 اعلام نمی‌کند؛ این موارد باید از صفحه رسمی قطعه و نقشه همان ماشین خوانده شوند.

ماشین‌های سازگار با BE314439

مدل دقیق و فهرست کامل ماشین‌های سازگار با BE314439 در منابع رسمی عمومی پیکانول یافت نشد. بنابراین عبارت «قطعه پیکانول» یا وجود سامانه Pick Finding در یک مدل، به‌تنهایی مجوز نصب این شیر نیست. مبنای قطعی باید eSPC یا Parts Book متصل به شماره سریال همان ماشین باشد.

گروه ماشین/سامانه	وضعیت سازگاری	کنترل الزامی
ماشین پیکانول دارای مدار پنوماتیک Pick Finding	سازگاری فقط در صورت ثبت BE314439 برای همان ماشین	eSPC، شماره ماشین و نقشه پنوماتیک
ماشین با شیر ظاهراً مشابه	تأیید نشده است	کد کامل، ولتاژ بوبین، پورت‌ها، اتصالات و جهت نصب
کدهای جانشین یا revision دیگر	زنجیره جایگزینی عمومی تأیید نشده است	یادداشت رسمی supersession در eSPC همان ماشین

نام مدل باید همراه با شماره ماشین، سال ساخت، نسل کنترل و گزینه‌های نصب‌شده بررسی شود. ممکن است دو ماشین هم‌نام، اجرای پنوماتیکی یا کد قطعه متفاوتی داشته باشند.

روش تشخیص نسخه صحیح شیر

هر دو نوشته BE314439 و P10-6621 را با قطعه بازشده و صفحه eSPC مقایسه کنید.
برچسب یا حک بوبین را از نظر ولتاژ، فرکانس، توان و revision ثبت کنید؛ این اطلاعات در نمای فعلی خوانا نیست.
تعداد پورت‌ها، رزوه یا فیتینگ هر پورت، قطر شیلنگ و محل زانویی را با عکس مرجع تطبیق دهید.
جهت قرارگیری بخش الکتریکی، پیچ‌های نصب، خروجی‌ها و هر پلاگ یا صداخفه‌کن را ثبت کنید.
مدل کامل و شماره سریال ماشین و صفحه نقشه پنوماتیک مدار Pick Finding را ضمیمه سفارش کنید.
اگر در eSPC کد جدیدی جایگزین BE314439 شده است، فقط زنجیره رسمی جانشینی همان ماشین ملاک باشد.

نشان ASCO Numatics روی بدنه برای تشخیص سازنده زیرمجموعه مفید است، اما به‌تنهایی مشخصات داخلی یا سازگاری با یک ماشین پیکانول را تعیین نمی‌کند. تطبیق نهایی باید بر مبنای کد پیکانول و پیکربندی کامل انجام شود.

علائم خرابی و عیب‌یابی اصولی

نشتی مداوم هوا، سوئیچ‌نشدن، عملکرد کند یا متناوب Pick Finding، صدای تحریک بدون تغییر جریان، گرم‌شدن غیرعادی بوبین و توقف یا آلارم تکرارشونده از نشانه‌های نیاز به بررسی هستند. هرکدام می‌تواند از شیر، بوبین، کابل، فرمان کنترل، فشار نامناسب، گرفتگی شیلنگ یا نشتی در بخش دیگری از مدار ناشی شود.

نشانه	موارد قابل بررسی
نشتی هوا در حالت توقف	فیتینگ، شیلنگ، آب‌بندی، آلودگی نشیمن و وضعیت فرمان شیر
بوبین عمل می‌کند ولی جریان تغییر نمی‌کند	گیر مکانیکی، گرفتگی پورت، فشار تغذیه، نصب شیلنگ و آسیب داخلی
هیچ صدای تحریک وجود ندارد	فرمان کنترل، کابل و سوکت، ولتاژ واقعی، مقاومت بوبین و اینترلاک‌ها
عملکرد کند یا متناوب	کیفیت هوای فشرده، افت فشار، نشتی، شیلنگ خم‌شده، آلودگی و زمان‌بندی کنترل

ایمنی: پیش از بازکردن اتصال یا اندازه‌گیری بوبین، ماشین را طبق روش قفل و برچسب‌گذاری ایمن کنید، برق مرتبط را جدا سازید، مدار پنوماتیک را تخلیه کنید و نبود فشار ذخیره‌شده را کنترل کنید.

بازکردن، نصب و نگهداری

قبل از بازکردن شیر، هر شیلنگ، فیتینگ و سوکت با برچسب و عکس ثبت شود. تغییر مسیر شیلنگ‌ها یا جابه‌جایی پورت‌ها می‌تواند منطق مدار را مختل کند. اتصالات با ابزار مناسب و بدون واردکردن تنش به بدنه باز شوند و هیچ پورت بازی در معرض گردوغبار، روغن یا رطوبت قرار نگیرد.

برای تمیزکاری از ابزار فلزی، حلال نامشخص، روانکار تأییدنشده یا دمیدن هوای پرفشار به داخل پورت باز استفاده نشود. کیفیت و خشکی هوای فشرده، فیلترها، شیلنگ‌ها، صداخفه‌کن‌ها و نشتی اتصالات اطراف کنترل شوند؛ آلودگی مدار می‌تواند شیر سالم را نیز دچار گیرکردن یا عملکرد کند کند.

پس از نصب، ابتدا جهت شیلنگ‌ها و سوکت، سفتی مکانیکی و نبود تماس یا کشش را بازبینی کنید. مدار را مطابق دفترچه به‌آرامی تحت فشار قرار دهید، نشتی را بررسی کنید و آزمون عملکرد Pick Finding را در وضعیت کنترل‌شده انجام دهید. مقدار فشار، سرعت آزمون و روش تحریک باید از دفترچه همان ماشین گرفته شود.

اطلاعات لازم برای سفارش از فراتکس پارتس

برای استعلام دقیق، عکس واضح تمام وجوه شیر و حک‌های BE314439 و P10-6621، تصویر کامل برچسب بوبین، تعداد و موقعیت پورت‌ها، نوع و قطر اتصالات، جهت زانویی، سوکت یا پایه برق، محل نصب روی ماشین و عکس شیر قبلی ارسال شود.

مدل کامل، شماره سریال ماشین، نسل کنترل، صفحه eSPC یا Parts Book و بخش مربوط از نقشه پنوماتیک Pick Finding نیز لازم است. اگر صفحه رسمی کد جانشین معرفی می‌کند، تصویر همان زنجیره جایگزینی ارسال شود. فراتکس پارتس اطلاعات را برای تطبیق بررسی می‌کند، اما تأیید نهایی باید با رکورد رسمی همان ماشین انجام شود.

پرسش‌های متداول

کد کامل این شیر چیست؟

کد BE314439 و شناسه P10-6621 روی بدنه خوانا هستند. برای سفارش، هر دو شناسه همراه با مشخصات بوبین و عکس پورت‌ها ارسال شوند.

این قطعه برای کدام مدل پیکانول مناسب است؟

مدل دقیق در منابع رسمی عمومی برای همین کد تأیید نشد. سازگاری فقط وقتی قطعی است که BE314439 در eSPC یا Parts Book شماره سریال همان ماشین ثبت شده باشد.

ولتاژ بوبین و فشار کاری چقدر است؟

این مقادیر از نمای موجود خوانا نیستند و منبع رسمی عمومی برای آن‌ها یافت نشد. برچسب بوبین، eSPC و دفترچه پنوماتیک همان ماشین ملاک است.

آیا صدای کلیک بوبین خرابی شیر را رد می‌کند؟

خیر. ممکن است بوبین تحریک شود اما مسیر داخلی گیر کرده، پورت مسدود یا فشار و شیلنگ نامناسب باشد. تغییر واقعی جریان باید طبق روش ایمن بررسی شود.

آیا می‌توان شیر مشابه را جایگزین کرد؟

شباهت ظاهری کافی نیست. کد، ولتاژ، عملکرد داخلی، پورت‌بندی، دبی، فشار، اتصالات و زنجیره رسمی جایگزینی باید یکسان و برای همان ماشین تأیید شده باشند.

استعلام شیر پنوماتیک پیکانول BE314439 از فراتکس پارتس

عکس کدهای روی بدنه و بوبین، پورت‌ها، محل نصب، مدل و شماره ماشین و صفحه eSPC را ارسال کنید تا تطبیق فنی پیش از سفارش انجام شود.

منابع فنی رسمی پیکانول

Picanol — PicConnect leaflet؛ معرفی eSPC، دفترچه‌های ماشین، پیکربندی ماشین و برنامه‌های نگهداری در مسیر رسمی مشتریان.
Picanol — PicConnect portal؛ مسیر رسمی دسترسی به اطلاعات ماشین، کاتالوگ قطعات و اسناد فنی مرتبط با شماره ماشین.
Picanol — Machines & Features؛ مرجع رسمی قابلیت‌ها و سامانه‌های ماشین‌های پیکانول.
Picanol — Contact & Service؛ مسیر رسمی دریافت پشتیبانی و تأیید فنی برای اطلاعاتی که در منابع عمومی منتشر نشده‌اند.

یادداشت پژوهش: کدهای BE314439 و P10-6621 از نوشته خوانای خود قطعه ثبت شده‌اند. صفحه رسمی عمومی پیکانول که مدل ماشین، ولتاژ، فشار، آرایش پورت یا زنجیره جایگزینی همین کد را اعلام کند یافت نشد؛ بنابراین این اطلاعات فقط با eSPC و دفترچه همان شماره ماشین تأیید می‌شوند. هیچ فروشگاه یا منبع تجاری در فهرست منابع منتشرشده استفاده نشده است.
