صفحهکلید ممبران پنل کنترل Vamatex با کد مرجع 2686008 رابط فرمان اپراتور با پنل کنترل ماشین بافندگی است. عدد 2686008 روی برچسب فلت قطعه دیده میشود و شکل پنل، آرایش کلیدها و مسیر فلت باید پیش از سفارش با قطعه موجود تطبیق داده شود. در جستوجوی کاتالوگ رسمی Itema برای K88 و Leonardo، این کد نتیجهای نداشت؛ بنابراین جایگزینی مستقیم بدون بررسی Parts Book، مدل و سریال دستگاه تأیید نشده است.
| مشخصه | اطلاعات |
|---|
| نام فارسی | صفحهکلید ممبران پنل کنترل Vamatex با کد مرجع 2686008 |
| نام انگلیسی | Vamatex Control Panel Membrane Keypad, Reference Code 2686008 |
| کد درجشده | 2686008 |
| کد پایه | همان 2686008؛ پسوند OEM مستقلی در منبع رسمی تأیید نشد |
| نوع قطعه | صفحهکلید ممبران / روکش کلیددار پنل اپراتوری با کابل فلت |
| ماشین تأییدشده | موردی برای تطبیق مستقیم کد 2686008 در Parts Book رسمی یافت نشد |
| کارکرد عمومی | دریافت فرمان فشاری اپراتور و انتقال اتصال کلیدها از طریق فلت به مجموعه کنترل |
| معیار تطبیق سفارش | کد روی فلت، فرم بیضی پنل، پنجره مرکزی، تعداد و چیدمان کلیدها، ابعاد و جهت فلت، مدل و سریال ماشین و صفحه Parts Book |
صفحهکلید ممبران Vamatex با کد 2686008 چیست؟

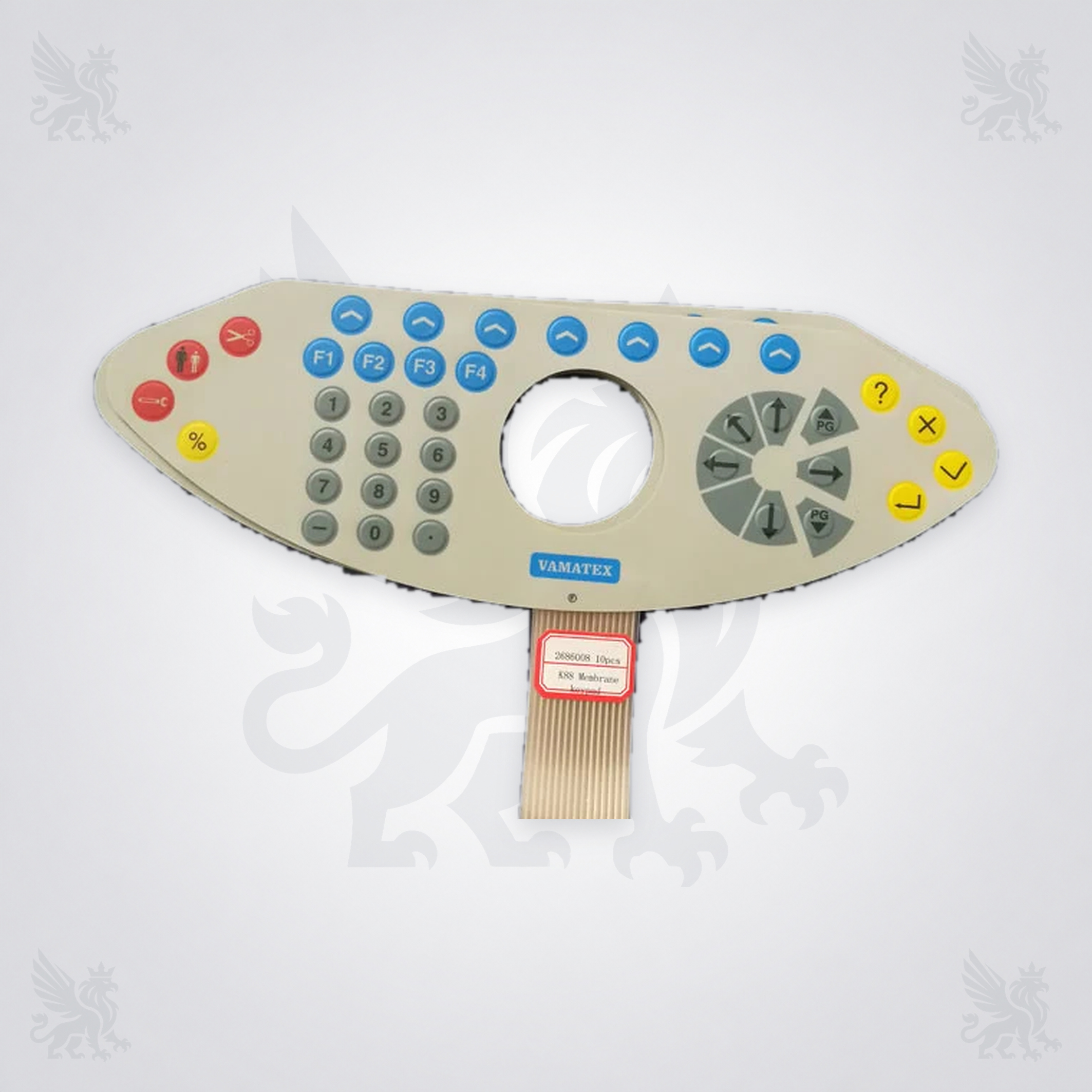

این قطعه یک رابط کلیدی تخت برای پنل اپراتوری است. علائم و کلیدهای رنگی روی روکش ممبران، محل فرمانهای کاربر را مشخص میکنند و کابل فلت زیر پنل مسیر اتصال آن را به مجموعه الکترونیکی فراهم میکند. قطعه مصور دارای بدنه بیضی، پنجره دایرهای مرکزی، کلیدهای عددی و عملکردی و برچسبی با عبارت 2686008 و K88 Membrane است.
نقش قطعه در سیستم کنترل ماشین
صفحهکلید ممبران بین اپراتور و برد پنل قرار میگیرد. فشار هر کلید باید از مسیر داخلی ممبران و کابل فلت به ورودی متناظر در برد کنترل برسد. عملکرد صحیح این رابط به سلامت لایه کلید، فلت، سوکت، برد مجاور و مونتاژ درست پنل وابسته است؛ خرابی هر یک از این بخشها میتواند علامتی مشابه ایجاد کند.
سازگاری با ماشینهای Vamatex
| مدل | وضعیت | کنترل پیش از سفارش |
|---|
| Vamatex K88 | روی برچسب قطعه ذکر شده؛ جایگزینی مستقیم در کاتالوگ رسمی تأیید نشد | کد Parts Book، سریال، فرم پنل، چیدمان کلیدها و فلت |
| Vamatex Leonardo | در منابع بازار مطرح است؛ جایگزینی مستقیم در کاتالوگ رسمی تأیید نشد | صفحه Parts Book، نسخه پنل، سریال، محل پنجره و کانکتور فلت |
نتیجه عملی: برای K88 و Leonardo باید تطبیق موردی انجام شود و صرف شباهت ظاهری یا تکرار عدد 2686008 در بازار برای تأیید جایگزینی مستقیم کافی نیست.
روش شناسایی نسخه صحیح
- عدد روی فلت را کامل بخوانید؛ عبارت 10pcs روی برچسب تصویر، تعداد بستهبندی است و پسوند کد فنی محسوب نمیشود.
- فرم محیطی پنل، پنجره دایرهای وسط، تعداد کلیدها، رنگ و جای هر نماد را با قطعه بازشده مقایسه کنید.
- عرض، طول، جهت خروج و محل تماسهای کابل فلت و همچنین نوع سوکت برد را بررسی کنید.
- مدل کامل، شماره سریال ماشین، نسخه کنسول و صفحه مربوط در Parts Book همان دستگاه را ثبت کنید.
- اگر چاپ یا لیبل قبلی ناخواناست، از نمای روبهرو، پشت پنل، فلت و سوکت عکس واضح تهیه کنید و از حدسزدن کد خودداری کنید.
نشانههای نیاز به بازرسی
پاسخ ندادن یک کلید، عملکرد متناوب، ثبت همزمان چند فرمان یا نیاز به فشار غیرعادی میتواند بررسی صفحهکلید را ضروری کند؛ اما این نشانهها بهتنهایی خرابی ممبران را ثابت نمیکنند. کابل فلت، سوکت، آلودگی، برد کنترل و تغذیه پنل نیز باید بررسی شوند.
برای کاهش تعویض غیرضروری، ابتدا اتصالات و سوابق خطا را بررسی کنید، سپس پیوستگی و عملکرد کلیدها را طبق روش مجاز سازنده بسنجید. ریشه خرابی در قطعات مجاور یا شرایط نصب نامناسب میتواند باعث تکرار مشکل پس از تعویض شود.
نصب، نگهداری و ایمنی
- پیش از بازکردن پنل، ماشین و انرژی الکتریکی را مطابق دستورالعمل ایمنی دستگاه ایزوله و قفلگذاری کنید.
- جهت نصب، مسیر فلت و موقعیت سوکت را پیش از جداسازی با عکس ثبت کنید.
- فلت را تا نکنید، سوراخ نکنید و با کشش یا فشار اجباری وارد سوکت نکنید.
- سطوح تماس، نشیمن پنل، گیرهها و قطعات مجاور را از نظر آلودگی، خوردگی و آسیب مکانیکی بررسی کنید.
- برای تمیزکاری از روش و ماده مجاز سازنده استفاده کنید و از حلالی که چاپ یا لایه ممبران را تخریب میکند بپرهیزید.
- پس از نصب، ابتدا کنترل ایمن، حرکت دستی یا حالت کند مجاز و سپس آزمون تولید انجام شود؛ مقادیر خاص فقط از راهنمای همان نسخه ماشین برداشته شود.
اطلاعات لازم برای استعلام و سفارش از فراتکس پارتس
- عکس واضح نمای روبهرو و پشت صفحهکلید، فلت، سوکت و همه برچسبها
- کد درجشده، مدل کامل ماشین، شماره سریال و نسخه پنل یا کنسول
- ابعاد کلی پنل، اندازه پنجره مرکزی، عرض فلت و تعداد مسیرهای اتصال
- شماره صفحه و ردیف قطعه در Parts Book مربوط به همان ماشین
- شرح علامت خرابی و نتیجه بررسی سوکت، فلت و برد مجاور
پرسشهای متداول
آیا 2686008 کد OEM قطعه است؟
این عدد روی برچسب فلت قطعه دیده میشود، اما در جستوجوی Parts Book رسمی Itema برای K88 و Leonardo نتیجهای نداشت؛ بنابراین در این صفحه بهعنوان کد مرجع درجشده معرفی شده است.
آیا این ممبران مستقیماً روی Vamatex K88 نصب میشود؟
ذکر K88 روی برچسب بهتنهایی برای تأیید کافی نیست. کد Parts Book، سریال، چیدمان کلیدها، پنجره و فلت باید با قطعه موجود تطبیق داده شوند.
آیا برای Vamatex Leonardo نیز مناسب است؟
کاربرد Leonardo در منابع بازار مطرح شده، ولی جایگزینی مستقیم در کاتالوگ رسمی تأیید نشد. سفارش باید با اطلاعات دقیق ماشین و صفحه Parts Book انجام شود.
کار نکردن کلیدها همیشه به معنی خرابی ممبران است؟
خیر. فلت، سوکت، برد، آلودگی یا مشکل تغذیه پنل میتوانند علامت مشابه ایجاد کنند و باید پیش از تعویض قطعه بررسی شوند.
استعلام فنی از فراتکس پارتس: برای بررسی تطبیق این صفحهکلید، عکسهای روبهرو و پشت قطعه، تصویر کد و فلت، مدل کامل و سریال ماشین و صفحه Parts Book را ارسال کنید تا پیش از سفارش، نسخه مناسب کنترل شود.
