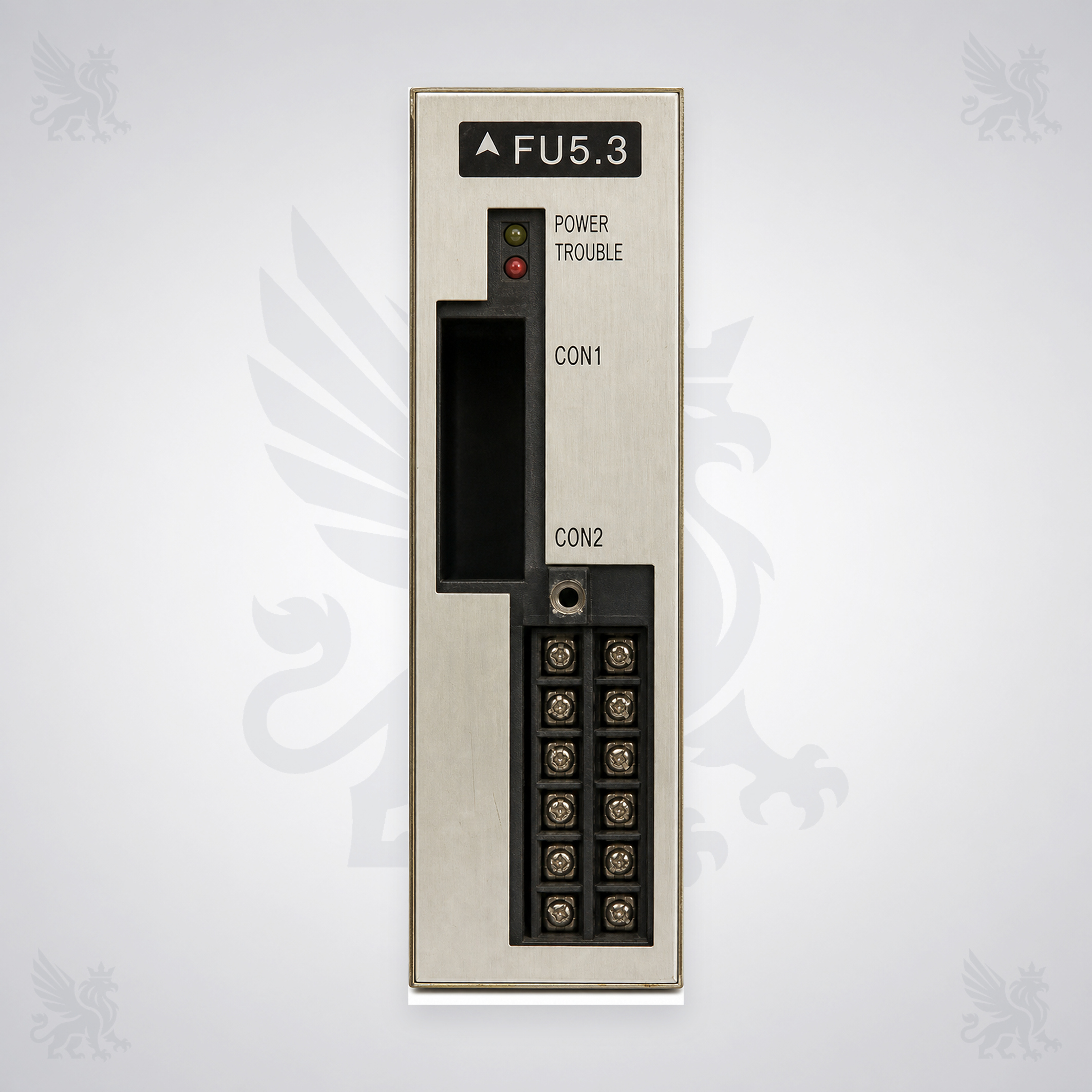

یونیت فیلر پود FU5.3 تسوداکوما یک ماژول الکترونیکی مرتبط با سامانه تشخیص پود در ماشینهای بافندگی ایرجت است. روی پنل نمونه، شناسه FU5.3، چراغهای POWER و TROUBLE و اتصالهای CON1 و CON2 دیده میشود. بهدلیل اختلاف شماره قطعه میان منابع، سفارش باید با عکس نمونه نصبشده، شماره Parts Book و اطلاعات پلاک ماشین کنترل شود.
هشدار درباره کد قطعه: صفحه مرجع تصویری، مدل 625724-71 را درج کرده است؛ درحالیکه سوابق واردات ژاپن برای عبارت دقیق FU5.3 / FEELER UNIT 5.3 کد 625767-71 را نشان میدهند. مدرک رسمی عمومی برای یکسانبودن یا جایگزینی مستقیم این دو کد پیدا نشد؛ بنابراین هیچیک نباید بدون تطبیق فنی بهجای دیگری سفارش داده شود.
| مشخصه | مقدار یا وضعیت |
|---|
| نام فارسی | یونیت فیلر پود FU5.3 تسوداکوما |
| نام انگلیسی | Tsudakoma FU5.3 Weft Feeler Unit |
| شناسه روی پنل | FU5.3 |
| کد صفحه مرجع | 625724-71 |
| کد ثبتشده در سوابق FU5.3 | 625767-71 |
| نوع قطعه | ماژول الکترونیکی / Feeler Unit سامانه تشخیص پود |
| کاربری تأییدشده | قطعه یدکی ماشین بافندگی ایرجت بدون ماکو |
| نشانگرهای قابل مشاهده | POWER / TROUBLE |
| اتصالهای قابل مشاهده | CON1 / CON2 |
| معیار سفارش | تطبیق FU5.3، کد کامل، شکل پنل، سوکتها، Parts Book، مدل و شماره سریال ماشین |
یونیت FU5.3 چه کاری انجام میدهد؟
در ماشین بافندگی ایرجت، عبور صحیح نخ پود در انتهای مسیر باید کنترل شود تا ماشین در صورت نرسیدن، دیررسیدن یا وضعیت غیرعادی پود متوقف شود. تسوداکوما در اطلاعات رسمی بخش قطعات ایرجت، از فیلرهای H1 و H2 و اهمیت تشخیص H2 نام میبرد. عنوان ثبتشده برای FU5.3 نیز «Feeler Unit 5.3» است؛ بنابراین این قطعه با مدار تشخیص پود و پردازش وضعیت فیلرها ارتباط دارد. بااینحال نقشه داخلی یا راهنمای سرویس عمومی که نقش دقیق هر پایه FU5.3 را مشخص کند در دسترس پیدا نشد و اتصالها نباید بر اساس حدس سیمبندی شوند.
فیلر H1 و H2 در سامانه تشخیص پود
در آرایشهای دو فیلر، هدهای H1 و H2 در ناحیه دریافت پود بهکار میروند. مستند رسمی تسوداکوما توضیح میدهد که در برخی کیتهای تبدیل ایرجت، فیلرهای استاندارد H1 و H2 با چیدمان جانبی قابل استفادهاند و تشخیص H2 برای بعضی پارچهها اهمیت ویژه دارد. این اطلاعات وجود چنین معماریای را تأیید میکند، اما بهتنهایی ثابت نمیکند که هر نسخه FU5.3 با هر هد H1/H2 یا هر مدل ماشین سازگار است. کد هد، نوع کابل، روش سنجش بازتابی یا عبوری و نسخه کنترل باید از Parts Book همان ماشین خوانده شود.
سازگاری با ماشینهای تسوداکوما
| خانواده یا مدل | وضعیت | کنترل لازم |
|---|
| ماشینهای بافندگی ایرجت بدون ماکو TSUDAKOMA | کاربری عمومی FU5.3 در این گروه از سوابق قطعه تأیید میشود | بررسی FU5.3، کد OEM، پنل، کانکتورها و Parts Book |
| ZA / ZAX / ZAX-N / ZAX9100 | جایگزینی مستقیم تأیید نشده است | مدل، سریال، سال ساخت و شماره Parts Book همان ماشین ملاک است |
| نسخههای FU5، FU4.2، FCU5 یا واحدهای مشابه | معادل مستقیم FU5.3 محسوب نمیشوند | پسوند مدل، پینآرایی، ولتاژ و عملکرد مدار باید جداگانه کنترل شود |
شباهت ظاهری پنل یا یکسانبودن نام عمومی «Feeler Unit» برای اثبات سازگاری کافی نیست. خود شرکت تسوداکوما برای سفارش قطعه توصیه میکند اطلاعات پلاک ماشین و مدارک مربوط به همان دستگاه بررسی شود و یادآور میشود که امکان نصب بعضی قطعات یا کیتها به سال و مدل ماشین وابسته است.
راهنمای تشخیص نسخه صحیح
- نوشته FU5.3 و جهت فلش کنار آن را با پنل نمونه نصبشده تطبیق دهید.
- جای چراغهای POWER و TROUBLE و شکل پنجره نشانگرها را کنترل کنید.
- آرایش CON1 و CON2، تعداد ترمینالها، جهت نصب و محل پیچ نگهدارنده را مقایسه کنید.
- از برچسب کناری یا پشت ماژول عکس واضح بگیرید؛ کد کامل و پسوند آن مهمتر از نام عمومی FU5.3 است.
- شماره قطعه موجود در Parts Book، مدل ماشین، سال ساخت و شماره سریال را همراه استعلام ارسال کنید.
علائم خرابی احتمالی و عیبیابی
روشننشدن POWER، فعالشدن TROUBLE، توقفهای کاذب پود، بیتوجهی ماشین به پود نرسیده یا عملکرد ناپایدار سامانه میتواند نیاز به بررسی مدار فیلر را نشان دهد؛ اما هیچکدام بهتنهایی خرابی FU5.3 را ثابت نمیکند. آلودگی سطح فیلر، تنظیم نامناسب، قطعی یا نویز کابل، شلشدن ترمینال، خرابی هد H1/H2، اختلال تغذیه، زمانبندی نامناسب پود یا اشکال در سیمکشی نیز میتواند علائم مشابه ایجاد کند.
ترتیب پیشنهادی بررسی: ابتدا کد خطا و وضعیت چراغها ثبت شود؛ سپس تمیزی و موقعیت هد فیلر، سلامت کابل و ترمینال، تغذیه و اتصال زمین کنترل گردد. پس از مقایسه با تنظیمات و نقشه همان ماشین، خود یونیت با تجهیزات مناسب آزمایش شود. تعویض آزمایشی بدون یافتن علت اصلی ممکن است قطعه سالم جایگزین را نیز در معرض آسیب قرار دهد.
نکات نگهداری سامانه فیلر پود
- الیاف، گردوغبار و روغن اطراف هدهای فیلر را با روش توصیهشده در دفترچه همان ماشین پاک کنید؛ سطح اپتیکی نباید خراشیده شود.
- کابل فیلر را از نقاط داغ، لبه تیز و مسیرهای دارای لرزش شدید دور نگه دارید و از خم تند یا کشش روی سوکت جلوگیری کنید.
- پیش از تغییر هر تنظیم حساسیت یا زمانبندی، مقدار اولیه را ثبت کنید تا امکان بازگشت وجود داشته باشد.
- داخل تابلو باید خشک، تمیز و دارای تهویه مناسب باشد؛ تجمع پرز و گرما عمر قطعات الکترونیکی را کاهش میدهد.
- اگر TROUBLE تکرار میشود، فقط یونیت را تعویض نکنید؛ هد، کابل، تغذیه، اتصال زمین و شرایط عبور پود را نیز بررسی کنید.
نصب و جابهجایی ایمن
- ماشین را طبق روش ایمن کارخانه متوقف، برق اصلی را قطع و انرژی باقیمانده را تخلیه کنید.
- پیش از بازکردن سیمها، از CON1 و CON2 و ترتیب تمام ترمینالها عکس واضح بگیرید و آنها را برچسبگذاری کنید.
- ماژول را با رعایت حفاظت ESD و از بدنه نگه دارید؛ به ترمینالها، چراغها و اجزای داخلی فشار وارد نکنید.
- هیچ پایهای را بر اساس ظاهر یا شباهت به مدل دیگر جابهجا نکنید؛ نقشه برق همان ماشین ملاک است.
- پس از نصب، اتصالات دوباره کنترل و آزمون اولیه در شرایط ایمن، دور پایین و تحت نظر تکنسین انجام شود.
چکلیست استعلام از فراتکس پارتس
- عکس واضح روبهرو، پشت و برچسب جانبی یونیت FU5.3.
- هر دو کد مشاهدهشده روی قطعه، بستهبندی یا Parts Book؛ بهویژه 625724-71 یا 625767-71.
- مدل کامل ماشین TSUDAKOMA، شماره سریال، سال ساخت و نوع سیستم فیلر.
- کد هدهای H1/H2 و کابلهای مرتبط در صورت نیاز به بررسی مجموعه.
- شرح ایراد، وضعیت POWER/TROUBLE و نتیجه کنترل کابل، تغذیه و هد فیلر.
پرسشهای متداول
آیا FU5.3 همان هد فیلر است؟
خیر. FU5.3 یک یونیت الکترونیکی است، درحالیکه H1 و H2 به هدهای فیلر نزدیک مسیر پود اشاره دارند. کد هر بخش باید جداگانه تطبیق شود.
کد صحیح FU5.3 کدام است؟
صفحه مرجع 625724-71 را نوشته، اما سوابق تجاری دقیق FU5.3 کد 625767-71 را ثبت کردهاند. بهدلیل نبود سند رسمی عمومی برای رفع این اختلاف، کد روی قطعه و Parts Book ماشین باید ملاک نهایی باشد.
آیا FU5.3 برای همه ماشینهای ZAX مناسب است؟
خیر. کاربری آن در ماشینهای ایرجت تسوداکوما گزارش شده، اما جایگزینی مستقیم برای ZA، ZAX، ZAX-N یا ZAX9100 بدون Parts Book تأیید نشده است.
چراغ TROUBLE الزاماً به معنی خرابی یونیت است؟
نه. اشکال هد فیلر، کابل، ترمینال، تغذیه، تنظیم یا زمانبندی پود نیز میتواند وضعیت خطا ایجاد کند و عیبیابی مرحلهای لازم است.
برای استعلام چه اطلاعاتی لازم است؟
عکس همه برچسبها، کد کامل، آرایش CON1/CON2، مدل و سریال ماشین، شماره Parts Book و شرح خطا بیشترین اهمیت را دارد.
برای استعلام یونیت فیلر پود FU5.3 تسوداکوما از فراتکس پارتس، تصویر واضح قطعه و برچسبها، کد Parts Book، مدل و شماره سریال ماشین و شرح ایراد را ارسال کنید. بهعلت اختلاف کدهای 625724-71 و 625767-71، تأیید فنی پیش از سفارش ضروری است.
