ماژول نمایشگر VFD تسوداکوما با کد 669807AA برای خانواده قدیمی ماشینهای بافندگی ZA205i و ZA209i بهکار میرود. پیش از سفارش، کد کامل، نشان M204LD01AA، ابعاد قاب، نوع سوکت، کابل فلت، سیم ارت، ریویژن برد و مشخصات پلاک ماشین را تطبیق دهید.
توضيحات و نقد و بررسی ماژول نمایشگر VFD تسوداکوما کد 669807AA
ماژول نمایشگر تسوداکوما 669807AA یکی از اجزای رابط اپراتور در نسلهای قدیمی ماشینهای بافندگی ایرجت سری ZA است. این مجموعه با نمایش اطلاعات و پیامهای کنترلی، ارتباط میان اپراتور و کنترلر دستگاه را ممکن میکند. برای خرید یا جایگزینی صحیح، تنها عبارت «نمایشگر تسوداکوما» کافی نیست؛ کد کامل قطعه، کد روی خود ماژول، فرم قاب، کانکتورها، کابل فلت، سیمکشی، ریویژن برد و مشخصات پلاک ماشین باید همزمان بررسی شوند.
| نام فارسی | ماژول نمایشگر VFD تسوداکوما کد 669807AA |
|---|---|
| نام انگلیسی | Tsudakoma 669807AA VFD Display Module |
| کد فنی اصلی | 669807AA |
| کد مرتبط روی نمایشگر | M204LD01AA — نیازمند تطبیق مستقیم با قطعه بازشده |
| کاربرد | نمایش متنی اطلاعات، تنظیمات و پیامهای رابط اپراتور ماشین بافندگی |
| سازگاری پایه | TSUDAKOMA ZA205i و ZA209i؛ پس از کنترل کد، ریویژن، سال ساخت و مشخصات پلاک ماشین |
| نوع مجموعه قابل مشاهده | ماژول نمایشگر، قاب فلزی، برد راهانداز، سیمهای تغذیه و ارت، کانکتورها و کابل فلت رابط |
نمایشگر 669807AA تسوداکوما چیست؟

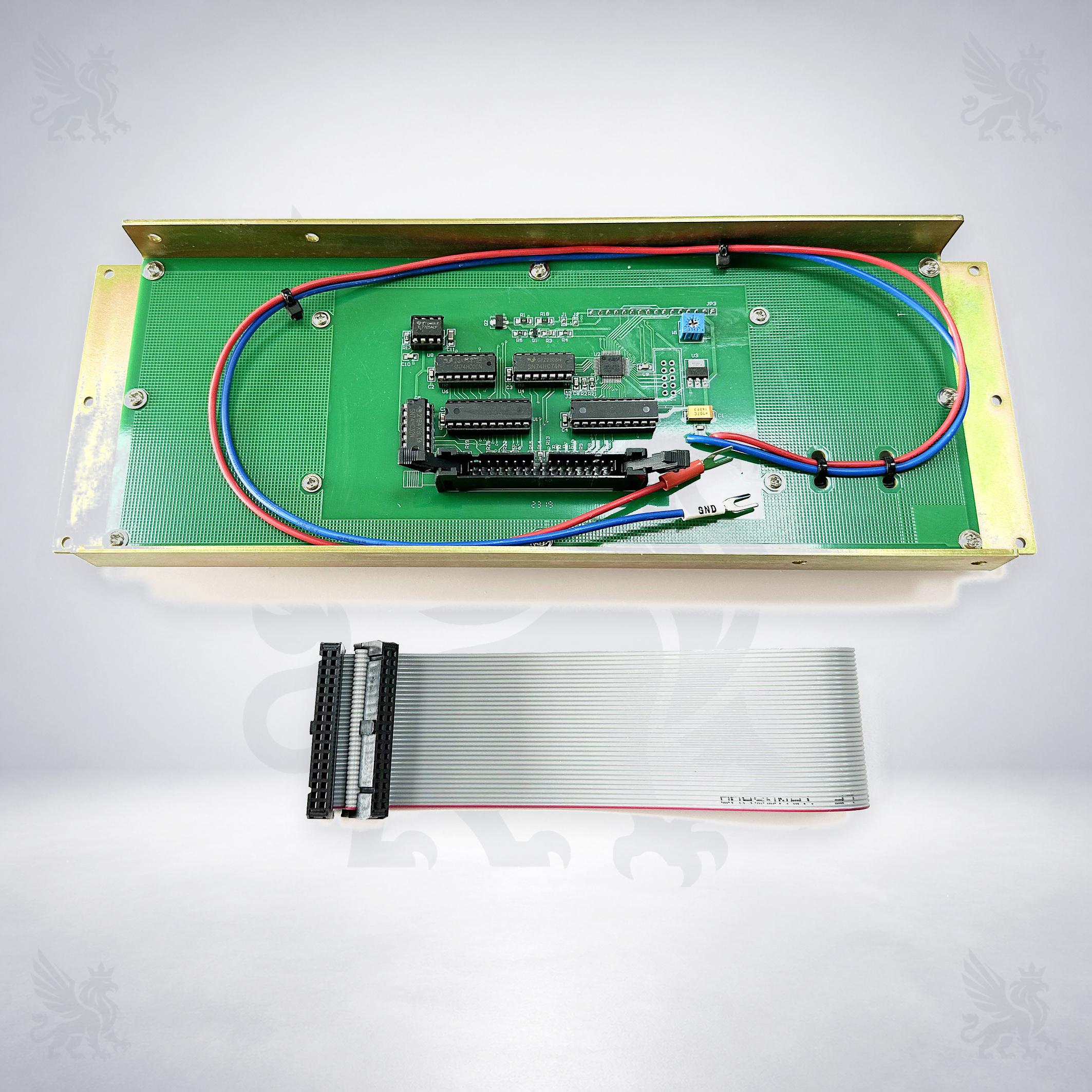

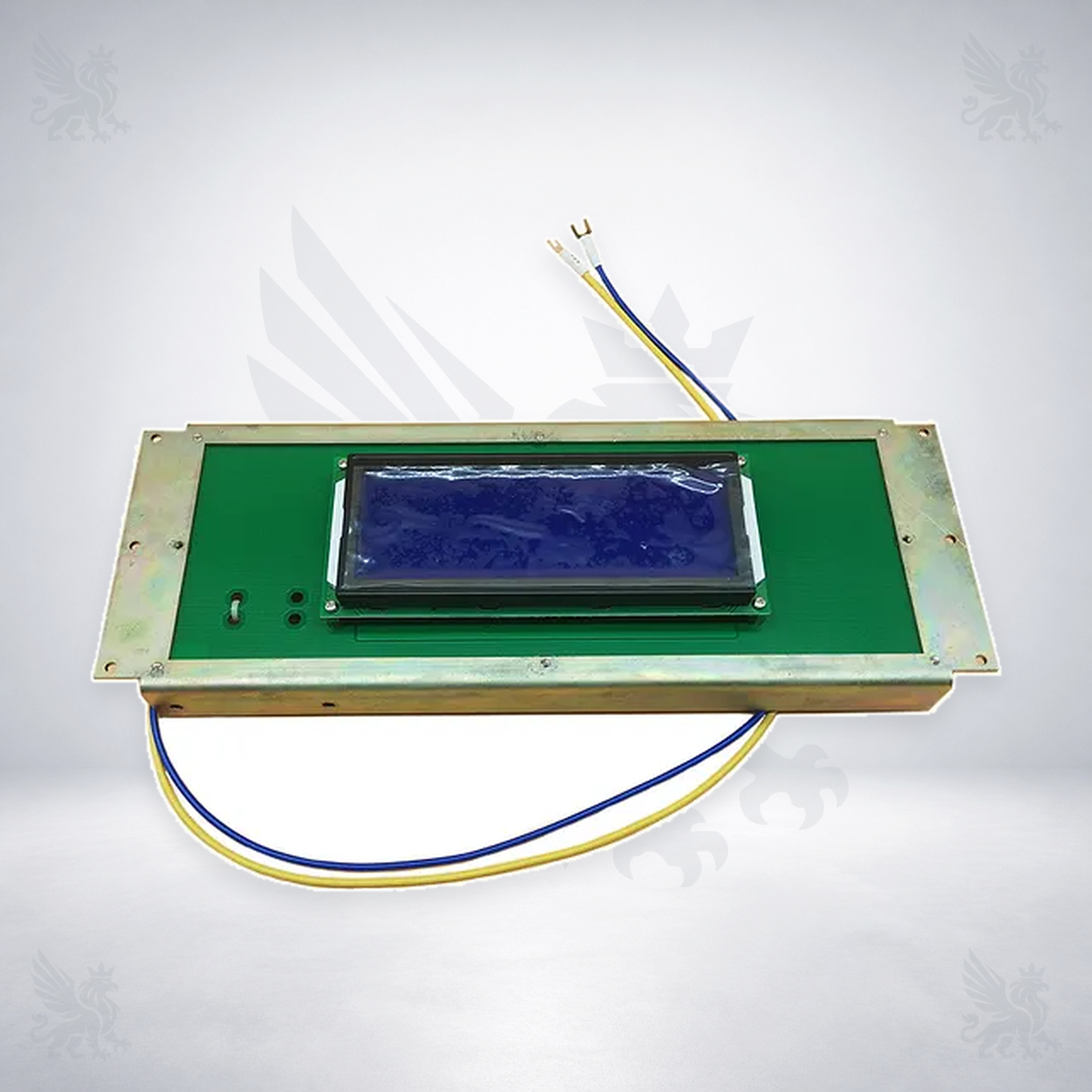

کد 669807AA به مجموعه نمایشگر مورد استفاده در برخی ماشینهای ایرجت قدیمی تسوداکوما اشاره دارد. در تصاویر فنی این مجموعه، یک نمایشگر متنی در قاب فلزی، برد الکترونیکی پشت آن، سیمهای تغذیه و اتصال زمین، کانکتورهای رابط و کابل فلت دیده میشود. وظیفه این قطعه، نمایش دادههایی است که کنترلر دستگاه برای اپراتور آماده میکند؛ بنابراین خرابی صفحه الزاماً به معنی خرابی خود لامپ یا شیشه نمایشگر نیست و ممکن است از تغذیه، زمین، کابل فلت، کانکتور، برد راهانداز یا کنترلر اصلی ناشی شود.
تاریخ رسمی تسوداکوما نشان میدهد تولید ZA205i و توسعه کنترلر i-Board در سال 1987 آغاز شد و تولید ZA209i در سال 1989 شروع شد. این سابقه، جایگاه این نمایشگر را در نسل رابطهای اپراتوری ماشینهای سری ZA روشن میکند؛ بااینحال برای تعیین قطعه دقیق هر ماشین، Parts Book همان مدل و شماره سریال مرجع نهایی است.
مشخصات فنی قابل استناد M204LD01AA
کد M204LD01AA در فهرست تخصصی ماژولهای VFD بهصورت یک نمایشگر متنی 20 کاراکتر در 4 خط با ماتریس کاراکتری 5×7 معرفی شده است. ابعاد گزارششده برای خود این ماژول 290×100×40 میلیمتر است. این دادهها برای شناسایی نوع نمایشگر و مقایسه قطعه بازشده بسیار مفیدند، اما بهتنهایی جایگزینی مستقیم کل مجموعه 669807AA را تضمین نمیکنند؛ زیرا قاب، برد رابط، ولتاژها، توالی تغذیه، پینآرایی، کابل و ریویژن ماشین نیز باید منطبق باشند.
نکته شناسایی: رنگ سیمها یا ظاهر عمومی قاب را معیار اصلی نگیرید. کد حکشده روی نمایشگر، شماره قطعه 669807AA، نوع و جهت سوکت، تعداد رشتههای کابل فلت، محل پیچها و ریویژن PCB ارزش تطبیقی بیشتری دارند.
سازگاری با مدلهای ماشین بافندگی
| مدل دستگاه | وضعیت تطبیق | اقدام پیش از سفارش |
|---|---|---|
| TSUDAKOMA ZA205 / ZA205i | سازگاری پایه گزارش شده است. | کد کامل، ریویژن برد، کابل، سوکت و مشخصات پلاک ماشین کنترل شود. |
| TSUDAKOMA ZA209 / ZA209i | سازگاری پایه گزارش شده است. | سال ساخت، شماره سریال، نوع i-Board و قطعه بازشده تطبیق داده شود. |
| TSUDAKOMA ZA203 | در فهرستهای قطعه با این کد مرتبط شده، اما برای همه نسخهها قطعی نیست. | فقط پس از تطبیق Parts Book یا عکس واضح کد و کانکتور قطعه قدیمی سفارش شود. |
| ZAX، ZAX-E، ZAX-N، ZAX9100 | جایگزینی مستقیم تأیید نشده است. | از تعمیم ظاهری خودداری و کد اختصاصی نمایشگر همان مدل بررسی شود. |
در نامگذاری بازار، پسوند i گاهی حذف میشود و ZA205i یا ZA209i به شکل کوتاه ZA205 و ZA209 نوشته میشوند. این تفاوت نوشتاری نباید جای بررسی پلاک دستگاه را بگیرد. وبسایت رسمی تسوداکوما نیز تأکید میکند که هنگام سفارش قطعه یا کیت اصلاحی، اطلاعات پلاک ماشین ارائه شود و بعضی اقلام برای همه سالهای ساخت و مدلها قابل استفاده نیستند.
نقش نمایشگر در رابط i-Board
i-Board رابط تنظیم و مشاهده اطلاعات ماشین است. در مستندات رسمی قطعات تسوداکوما نمونهای از تنظیم زمانبندی کاتر برقی روی i-Board ذکر شده است. این موضوع نشان میدهد صفحه و کلیدهای پنل صرفاً یک نشانگر ساده نیستند و بخشی از مسیر مشاهده یا ورود پارامترهای عملیاتیاند. در نتیجه تعویض نمایشگر باید با حفظ صحیح کابلها، اتصال زمین و ارتباط آن با برد کنترل انجام شود.
ماژول 669807AA معمولاً داده را از برد کنترل دریافت میکند؛ خود نمایشگر مسئول تولید منطق بافت، زمانبندی نازل یا فرمان موتور نیست. اگر اطلاعات ناقص یا اشتباه دیده میشود، مسیر عیبیابی باید از نمایشگر تا کابل و کنترلر ادامه یابد و با تعویض حدسی قطعه متوقف نشود.
علائم خرابی و مسیر عیبیابی
| علامت مشاهدهشده | علتهای محتمل | بررسی پیشنهادی |
|---|---|---|
| صفحه کاملاً خاموش | قطع تغذیه، زمین نامناسب، سوکت شل، کابل آسیبدیده، خرابی برد راهانداز یا خود VFD | تغذیه و زمین طبق نقشه همان ماشین، سلامت فیوز و نشستن کامل کانکتورها بررسی شود. |
| نور یا کاراکتر کمرنگ | پیری نمایشگر، افت تغذیه، آلودگی پنجره، ایراد در مدار راهانداز | ظاهر صفحه، اتصالات و مقادیر مجاز منبع تغذیه براساس نقشه سرویس کنترل شود. |
| کاراکترهای ناقص یا تصادفی | کابل فلت، اکسیدشدگی سوکت، نویز، اتصال زمین یا مسیر داده | کابل از نظر تاخوردگی، شکستگی، جهت نصب و قفل کانکتور بررسی شود. |
| قطع و وصل با لرزش یا گرما | اتصال متناوب، لحیم ترکخورده، سوکت شل یا تنش مکانیکی قاب | بازرسی چشمی تخصصی، کنترل مهار کابل و تست در شرایط کنترلشده انجام شود. |
| نمایش درست ولی عملکرد کلیدها نادرست | مشکل ممبران یا برد کلیدها، کابل رابط یا ورودی کنترلر | نمایشگر و بخش کلیدها جداگانه بررسی شوند؛ تعویض نمایشگر ممکن است مشکل را حل نکند. |
راهنمای ایمن بازکردن و نصب
- ماشین را ایمن و بیبرق کنید. قطع انرژی باید مطابق روش ایمنی کارخانه و دستورالعمل همان ماشین انجام شود.
- الکتریسیته ساکن را کنترل کنید. برد VFD و آیسیهای آن به ESD حساساند؛ از میز و بند ضدالکتریسیته ساکن استفاده شود.
- پیش از جداسازی عکس بگیرید. جهت کابل فلت، مسیر سیمها، محل اتصال GND، بستها و وضعیت کانکتورها ثبت شود.
- کابل را از رشتهها نکشید. قفل یا بدنه سوکت آزاد شود و کابل فلت بدون پیچاندن و تاخوردگی شدید جدا گردد.
- قاب و فاصلهدهندهها حفظ شوند. فشار نامتقارن روی شیشه یا بدنه نمایشگر میتواند موجب آسیب مکانیکی شود.
- پس از نصب، تست کنترلشده انجام دهید. ابتدا اتصالات، ارت و نبود جسم خارجی بررسی و سپس عملکرد نمایش، منوها و کلیدهای مرتبط در شرایط ایمن آزمایش شود.
هشدار: هیچ ولتاژ، پینآرایی یا ترتیب سیمی را از روی رنگ سیم حدس نزنید. برای اندازهگیری و تعمیر، نقشه برق و دفترچه سرویس مربوط به مدل، سال ساخت و ریویژن همان ماشین ملاک است.
چکلیست تطبیق پیش از خرید
- عکس واضح از کد 669807AA و هر شماره روی نمایشگر یا PCB
- کنترل وجود یا عدم وجود نشان M204LD01AA روی ماژول بازشده
- مدل کامل دستگاه، سال ساخت و شماره سریال از روی پلاک ماشین
- ابعاد قاب، فاصله سوراخهای نصب و جهت قرارگیری صفحه
- تعداد، شکل، کلید مکانیکی و جهت کانکتورها
- تعداد رشتهها، جهت نوار قرمز و طول کابل فلت
- محل سیم زمین و نوع سرسیم آن
- ریویژن برد، تفاوت سیمکشی و هرگونه اصلاح قبلی دستگاه
- شرح دقیق علامت خرابی و وضعیت روشنشدن صفحه
نگهداری پیشگیرانه نمایشگر
برای افزایش پایداری این قطعه، محفظه پنل باید از گردوغبار رسانا، روغن، رطوبت و میعان دور بماند. مسیر تهویه پنل بسته نشود، مهار کابلها کنترل شود و اتصالات زمین بهصورت دورهای بازبینی شوند. روی پنجره نمایش یا برد از حلال تهاجمی، اسپری مستقیم یا هوای فشرده آلوده به روغن استفاده نشود. پاکسازی باید با روش مناسب تجهیزات الکترونیکی و پس از قطع کامل انرژی انجام شود.
در بازدید دورهای، تغییر رنگ ناشی از گرما، بوی غیرعادی، خوردگی، ترک کابل فلت، شلشدن پیچهای قاب و تغییر شدت روشنایی ثبت شود. ثبت روند علائم کمک میکند بین خرابی خود نمایشگر، مدار راهانداز و مشکل تغذیه تمایز دقیقتری ایجاد شود.
پرسشهای متداول
آیا 669807AA برای همه دستگاههای Tsudakoma ZA مناسب است؟
خیر. سازگاری پایه آن با ZA205i و ZA209i گزارش شده است، اما مدل، سال ساخت، ریویژن، کابل و Parts Book باید بررسی شوند. برای ZA203 نیز تأیید قطعه بازشده یا کاتالوگ لازم است.
آیا M204LD01AA همان 669807AA است؟
M204LD01AA کد مرتبط با ماژول VFD داخل این خانواده نمایشگر است و برای شناسایی اهمیت دارد، اما 669807AA میتواند به مجموعه کامل شامل قاب، برد و کابلها اشاره کند. تطبیق فیزیکی و الکتریکی ضروری است.
خاموشی صفحه حتماً به معنی خرابی نمایشگر است؟
خیر. تغذیه، اتصال زمین، کانکتور، کابل فلت، برد راهانداز و کنترلر نیز میتوانند صفحه را خاموش کنند. عیبیابی مرحلهای از تعویض غیرضروری جلوگیری میکند.
آیا رنگ سیمها برای تطبیق قطعه کافی است؟
خیر. رنگ سیم در تولید یا تعمیر ممکن است تغییر کند. کد فنی، پینآرایی، نوع کانکتور، کابل فلت، ابعاد و ریویژن برد معیارهای مطمئنتری هستند.
برای استعلام چه تصاویری ارسال شود؟
یک عکس روبهرو، یک عکس کامل از پشت برد، نمای نزدیک کدها و ریویژن، عکس کانکتورها و کابل فلت، و تصویر پلاک مشخصات ماشین ارسال شود.
استعلام ماژول نمایشگر تسوداکوما 669807AA
برای دریافت پیشنهاد دقیق از فراتکس پارتس، کد 669807AA را همراه تصاویر قطعه بازشده، کد M204LD01AA در صورت وجود، مدل کامل ماشین، شماره سریال، سال ساخت و شرح خرابی ارسال کنید. این اطلاعات زمان تطبیق را کاهش میدهد و ریسک سفارش نسخه نامناسب را کم میکند.
