برد CNBP-MB تسوداکوما با کد روی لیبل 627D30، یک بکپلین چنداسلات برای اتصال ماژولهای رک کنترل است. پیش از سفارش باید کد، نوشته ZA6-BPF، آرایش کانکتورهای FU/WCU/DCU، ریویژن و مشخصات پلاک ماشین با Parts Book همان دستگاه تطبیق داده شود.
توضيحات و نقد و بررسی برد بکپلین CNBP-MB تسوداکوما کد 627D30

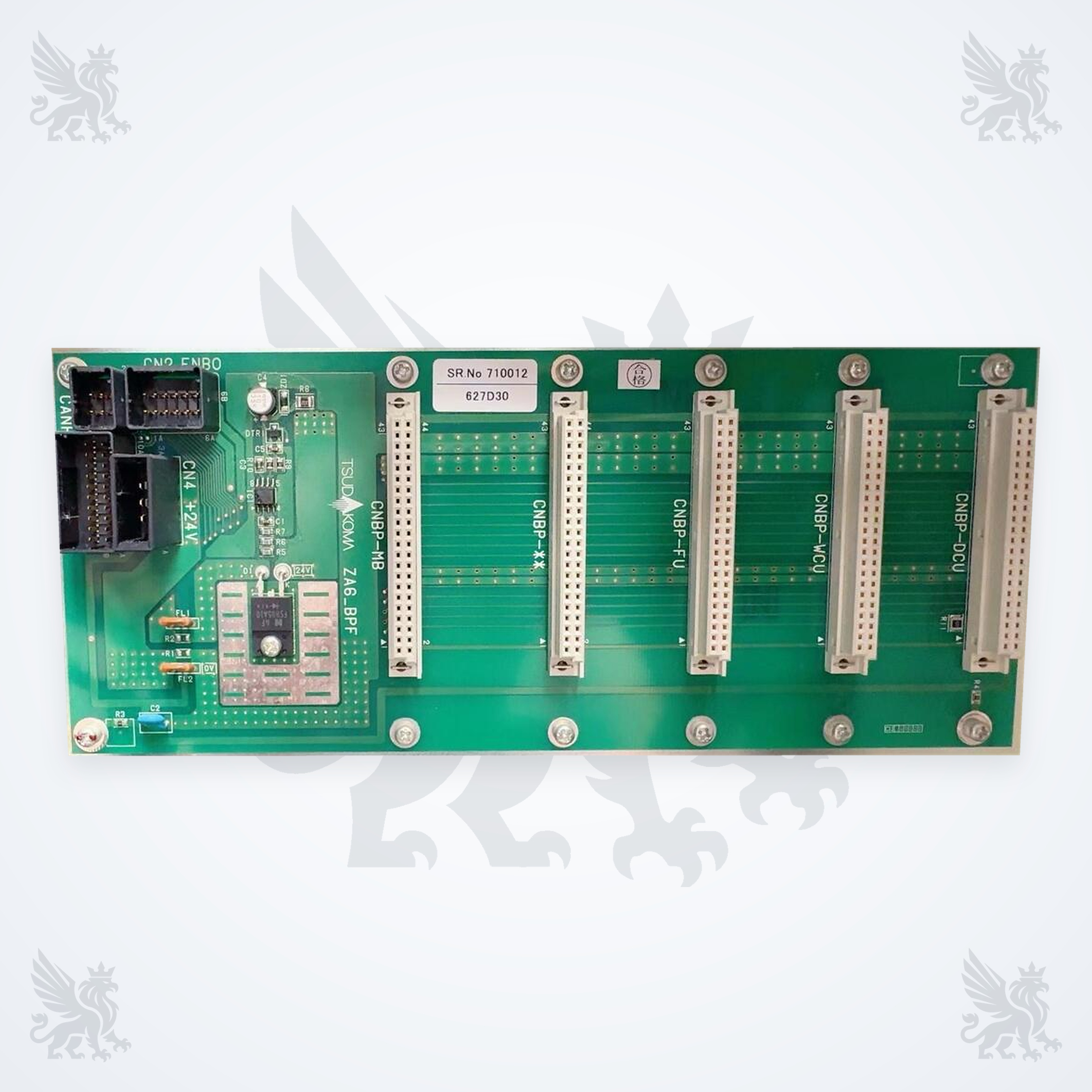

برد بکپلین CNBP-MB تسوداکوما کد 627D30 یک برد چنداسلات برای برقراری اتصال الکتریکی میان ماژولهای رک کنترل ماشین بافندگی است. روی نمونه تصویری، کد 627D30، شناسه CNBP-MB، نوشته ZA6-BPF و محل اتصال ماژولهایی مانند FU، WCU و DCU دیده میشود. خرید این قطعه باید بر اساس کد و چیدمان دقیق کانکتورها انجام شود، نه صرفاً شباهت ظاهری یا نام «Bottom Board».
| مشخصه | مقدار یا وضعیت |
|---|---|
| نام فارسی | برد بکپلین CNBP-MB تسوداکوما کد 627D30 |
| نام انگلیسی | TSUDAKOMA CNBP-MB Backplane / Bottom Board 627D30 |
| کد روی لیبل | 627D30 |
| شناسه سیلک برد | CNBP-MB / ZA6-BPF |
| نوع قطعه | برد بکپلین، برد زیرین یا برد اتصال ماژولهای رک کنترل |
| نوشتههای قابل مشاهده کانکتورها | CNBP-FU، CNBP-WCU، CNBP-DCU، CN1، CN2، CN4 +24V |
| سازگاری قابل اتکا | فقط ماشین TSUDAKOMA دارای CNBP-MB 627D30 با آرایش سوکت، ریویژن و ارجاع Parts Book یکسان |
| کد نزدیک بازار | 627D30AA — جایگزینی مستقیم با 627D30 تأیید نشده است |
| معیار نهایی سفارش | کد کامل، ریویژن، آرایش اسلاتها، کانکتورهای چپ، مدل، سال ساخت و شماره سریال ماشین |
نکته مهم سازگاری: برای کد دقیق 627D30، Parts Book یا Service Manual عمومی و رسمی پیدا نشد. خود TSUDAKOMA نیز در راهنمای سفارش قطعات توصیه میکند مشخصات پلاک ماشین برای تطبیق ارائه شود. بنابراین انتساب این برد به یک مدل یا سال ساخت مشخص، بدون Parts Book همان دستگاه قابل اتکا نیست.
برد CNBP-MB 627D30 چیست؟
این مجموعه یک برد مدار چاپی عریض با چند کانکتور عمودی همشکل است که ماژولهای رک کنترل روی آن قرار میگیرند. مسیرهای مسی موازی میان اسلاتها، سوکتهای چندپین و نامهای چاپشده برای ماژولهای مختلف، نقش آن را بهعنوان بکپلین یا برد اتصال نشان میدهند. واژه Bottom Board نیز در بازار برای همین گروه از بردها استفاده میشود.
در سمت چپ برد، کانکتورهای مشکی، نوشته CN4 +24V و یک مدار کوچک شامل قطعات حفاظتی یا رابط دیده میشود. این مشاهده فقط برای شناسایی ظاهری مفید است؛ از روی عکس نمیتوان پینآرایی، جریان مجاز، مسیرهای دقیق تغذیه یا روش تست را تعیین کرد. درج +24V روی یک کانکتور نیز بهتنهایی مشخصات کامل تغذیه کل مجموعه نیست.
نقش بکپلین در رک کنترل
بکپلین، بستر مشترک اتصال چند برد یا ماژول است. در ساختار CNBP-MB، کانکتورهای اختصاصی با نوشتههایی مانند CNBP-FU، CNBP-WCU و CNBP-DCU نشان میدهند هر اسلات برای یک خانواده ماژول یا مسیر مشخص در نظر گرفته شده است. استنباط فنی از ساختار برد این است که سیگنالها و بخشی از مسیرهای تغذیه میان ماژولهای نصبشده و اتصالات سمت چپ توزیع میشوند؛ عملکرد دقیق هر پایه فقط باید از نقشه رسمی استخراج شود.
خرابی یک اتصال در بکپلین میتواند علامتی شبیه خرابی خود ماژول ایجاد کند. به همین دلیل، هنگام ازکارافتادن چند واحد یا بروز خطای متناوب، بررسی سوکت، لحیم، مسیر، تغذیه و اتصال زمین در کنار ماژول مربوط اهمیت دارد. تعویض حدسی برد یا ماژول بدون ثبت خطا ممکن است تشخیص را دشوارتر کند.
راهنمای شناسایی و تطبیق پیش از خرید
- کد 627D30 را روی لیبل قطعه بازشده و صفحه مربوط در Parts Book تطبیق دهید.
- نوشتههای CNBP-MB و ZA6-BPF را با برد موجود مقایسه کنید.
- تعداد اسلاتهای سفید، فاصله آنها، محل کلیدهای مکانیکی و پیچهای نگهدارنده را بررسی کنید.
- کانکتورهای مشکی سمت چپ و نوشتههای CN1، CN2 و CN4 +24V باید از نظر شکل و جهت یکسان باشند.
- نام اسلاتهای FU، WCU و DCU و ترتیب آنها را با رک ماشین تطبیق دهید.
- همه حروف پسوند، ریویژن PCB، برچسب تعمیر یا شماره اصلاح فنی را جداگانه ثبت کنید.
- مدل، سال ساخت و شماره سریال پلاک ماشین را همراه تصویر واضح برد ارسال کنید.
| شناسه | وضعیت | اقدام لازم |
|---|---|---|
| 627D30 / CNBP-MB | شناسه هدف و کد خوانا روی لیبل تصویر | با برد بازشده و Parts Book همان سریال تطبیق داده شود |
| ZA6-BPF | نوشته سیلک قابل مشاهده روی PCB | بهعنوان نشانه کمکی شناسایی ثبت شود، نه تنها معیار سفارش |
| 627D30AA | شناسه نزدیک دیدهشده در بازار؛ روی لیبل تصویر حاضر AA دیده نمیشود | معادلبودن فقط با سند رسمی یا تأیید بر اساس سریال ماشین پذیرفته شود |
| CNBP-FU / WCU / DCU | نوشته اسلاتهای قابل مشاهده | ترتیب، کلید مکانیکی و ماژولهای نصبشده مقایسه شوند |
علائم احتمالی و مسیر عیبیابی
| علامت | علتهای قابل بررسی | بررسی پیشنهادی |
|---|---|---|
| ازکارافتادن همزمان چند ماژول رک | تغذیه مشترک، کانکتور ورودی، مسیر بکپلین، زمین یا اتصال رک | کد خطا و تغذیهها فقط طبق نقشه همان ماشین بررسی شوند |
| خطای متناوب با لرزش یا گرمشدن تابلو | پین شل، اکسیدشدگی، لحیم ترکخورده، تاببرداشتن PCB یا تهویه نامناسب | وضعیت سوکتها، دما و زمان وقوع خطا مستند شود |
| یک ماژول پس از جابهجایی اسلات کار نمیکند | اختصاصیبودن اسلات، کلید مکانیکی، خرابی ماژول یا کنتاکت | ماژولها بدون دستور رسمی میان اسلاتها جابهجا نشوند |
| داغی، تغییر رنگ یا بوی غیرعادی | اتصال کوتاه ماژول، تماس ضعیف، اضافهجریان، آلودگی رسانا یا خرابی مسیر | ماشین ایمن و برد توسط تعمیرکار الکترونیک صنعتی بررسی شود |
| خطای ارتباط یا فرمان در یک بخش | ماژول مربوط، کابل، بکپلین، تغذیه یا فرمان بالادست | کل زنجیره بررسی و از تعویض حدسی یک قطعه خودداری شود |
این علائم خرابی CNBP-MB را بهتنهایی اثبات نمیکنند. ماژولهای متصل، منبع تغذیه، سیمکشی، اتصال زمین و حتی آلودگی داخل تابلو میتوانند نشانه مشابه بسازند. نتیجه تست باید با نقشه و روش سرویس همان ماشین مقایسه شود.
نصب و نگهداری ایمن
- ماشین را بیبرق و ایمن کنید. قفلگذاری و تخلیه انرژی طبق دستورالعمل کارخانه انجام شود.
- از حفاظت ESD استفاده کنید. برد در کیسه آنتیاستاتیک و با دستبند و سطح کار مناسب جابهجا شود.
- قبل از بازکردن مستندسازی کنید. از ترتیب ماژولها، کانکتورها، سیمها، پیچها و جهت نصب عکس واضح بگیرید.
- ماژولها را از بدنه بگیرید. فشار، اهرمکردن یا کشیدن از روی قطعات و کانکتورها میتواند به پینها آسیب بزند.
- پینها و سوکتها را بررسی کنید. خمشدگی، فرورفتگی کنتاکت، خوردگی، گردوغبار و آثار حرارت باید پیش از نصب برطرف یا ارزیابی شوند.
- پیچها یکنواخت بسته شوند. فشار نامتقارن ممکن است PCB را تاب دهد و تماس اسلاتها را مختل کند.
- راهاندازی کنترلشده انجام شود. پس از نصب، آلارمها و وضعیت ماژولها در حالت ایمن یا طبق دستور رسمی بررسی شوند.
هشدار: پینآرایی و جریان مجاز از روی تصویر قابل تشخیص نیست. اتصال مستقیم منبع 24 ولت، پلزدن پایهها، تست زنده با پروب نامناسب یا نصب ماژول در اسلاتی با نام متفاوت میتواند به CNBP-MB و بردهای متصل آسیب بزند.
- تابلو را از پرز نساجی، گردوغبار رسانا، رطوبت و بخار روغن پاک نگه دارید.
- برای پاکسازی از اسپری ناشناخته، حلال قوی یا هوای فشرده روغنی استفاده نکنید.
- برد یدکی را روی هم نگذارید و از واردشدن فشار به کانکتورهای بلند جلوگیری کنید.
- بازرسی دورهای سوکتها و ثبت دمای تابلو به تشخیص خطاهای متناوب کمک میکند.
اطلاعات لازم برای استعلام دقیق
- عکس خوانا از لیبل 627D30 و نوشتههای CNBP-MB / ZA6-BPF
- عکس کامل از سمت قطعات و در صورت امکان سمت لحیم برد
- تصویر نزدیک از کانکتورهای CN1، CN2، CN4 و همه اسلاتها
- مدل کامل ماشین، سال ساخت و شماره سریال پلاک
- شماره صفحه یا تصویر قطعه در Parts Book همان ماشین
- کد ماژولهای FU، WCU و DCU نصبشده روی رک
- شرح آلارم، زمان وقوع، سابقه تعمیر و نتیجه بررسی تغذیه و اتصالات
پرسشهای متداول
آیا 627D30 همان 627D30AA است؟
مدرک عمومی رسمی برای معادلبودن مستقیم پیدا نشد و روی لیبل تصویر حاضر فقط 627D30 دیده میشود. پسوند AA باید با Parts Book و سریال ماشین تأیید شود.
CNBP-MB چه نوع بردی است؟
ساختار و نوشتههای روی PCB نشان میدهند این قطعه بکپلین یا برد زیرین رک کنترل است که اسلاتهای چند ماژول را به هم متصل میکند.
آیا مشاهده +24V برای تست برد کافی است؟
خیر. این نوشته فقط کنار یک کانکتور دیده میشود و مشخصات کامل تغذیه، قطبیت، جریان و پینآرایی را تعیین نمیکند. تست باید طبق نقشه همان ماشین انجام شود.
آیا میتوان ماژولها را میان اسلاتها جابهجا کرد؟
بدون دستور رسمی خیر. اسلاتها نامگذاری و احتمالاً کلیدگذاری شدهاند و جابهجایی نادرست ممکن است باعث خطا یا آسیب شود.
برای استعلام سریع چه مدارکی لازم است؟
عکس کد و ریویژن، نمای کامل برد و کانکتورها، کد ماژولهای رک، پلاک ماشین، شماره سریال و صفحه Parts Book را ارسال کنید.
استعلام CNBP-MB 627D30 از فراتکس پارتس
برای خرید یا استعلام برد بکپلین CNBP-MB تسوداکوما 627D30، عکسهای خوانا از قطعه بازشده، ماژولهای نصبشده و پلاک ماشین را برای فراتکس پارتس ارسال کنید. تطبیق کد، ریویژن، ترتیب اسلاتها و سریال دستگاه، احتمال انتخاب نسخه نامناسب را کاهش میدهد.
منابع فنی معتبر
- راهنمای رسمی سفارش قطعات TSUDAKOMA — ضرورت ارائه مشخصات پلاک ماشین و درخواست Parts Catalog برای تطبیق صحیح.
- بخش رسمی اطلاعات قطعات ماشینهای Air Jet Loom تسوداکوما — مرجع عمومی قطعات و کیتهای فنی.
- مرکز رسمی دانلود TSUDAKOMA — کاتالوگهای عمومی ماشینآلات نساجی و نقشههای منتشرشده.
- وبسایت رسمی بخش ماشینآلات نساجی TSUDAKOMA — معرفی محصولات، خدمات و اطلاعات قطعات.
یادداشت پژوهش: هویت 627D30، CNBP-MB، ZA6-BPF و نام اسلاتها از خوانش مستقیم نوشتههای تصویر محصول به دست آمده است. Parts Book یا Service Manual عمومی برای کد دقیق 627D30 پیدا نشد؛ بنابراین مدل ماشین، پینآرایی، جریانها و معادلبودن 627D30AA عمداً قطعی اعلام نشدهاند.
