برد انکودر فیدر پود تسوداکوما کد 627956-70

توضيحات و نقد و بررسی برد انکودر فیدر پود تسوداکوما کد 627956-70

برد انکودر فیدر پود تسوداکوما کد 627956-70 یک مجموعه سنسور/انکودر دارای PCB، کابل و کانکتور است که در بازار با عنوان‌های Weft Feeder Encoder Board، Weft Storage Encoder و FDP Pulse Encoder شناخته می‌شود. کد 627956-70 باید روی لیبل خود قطعه خوانده شود و پیش از سفارش، نوع کابل، تعداد رشته‌ها، شکل سوکت، جهت نصب و Parts Book همان ماشین تطبیق داده شوند.

مشخصه	مقدار یا وضعیت
نام فارسی	برد انکودر فیدر پود تسوداکوما کد 627956-70
نام انگلیسی	TSUDAKOMA Weft Feeder / FDP Pulse Encoder Board 627956-70
کد کامل روی لیبل	627956-70
نوع قطعه	برد سنسور/انکودر پالس همراه کابل و کانکتور
کاربرد عمومی	دریافت بازخورد پالس در بخش اندازه‌گیری، ذخیره یا آزادسازی پود سیستم FDP
مدل‌های نیازمند تطبیق	TSUDAKOMA ZAX-N، ZAX-E — تأیید نهایی فقط با Parts Book و سریال ماشین
مدل‌های ذکرشده در منابع ثانویه	ZAX، ZAX9100 — جایگزینی مستقیم تأیید نشده است
معیار نهایی سفارش	کد کامل، ریویژن، هندسه PCB، نوع کابل، تعداد سیم، سوکت، محل پیچ و پلاک ماشین

وضعیت سازگاری: کد 627956-70 در تصاویر و منابع قطعه خوانا است، اما جدول رسمی و عمومی Parts Book که این کد را مستقیماً به ZAX-N یا ZAX-E متصل کند پیدا نشد. بنابراین نام مدل‌ها برای جست‌وجو و بررسی فنی درج شده‌اند و جایگزینی مستقیم باید با Parts Book همان شماره سریال تأیید شود.

برد انکودر فیدر پود 627956-70 چیست؟

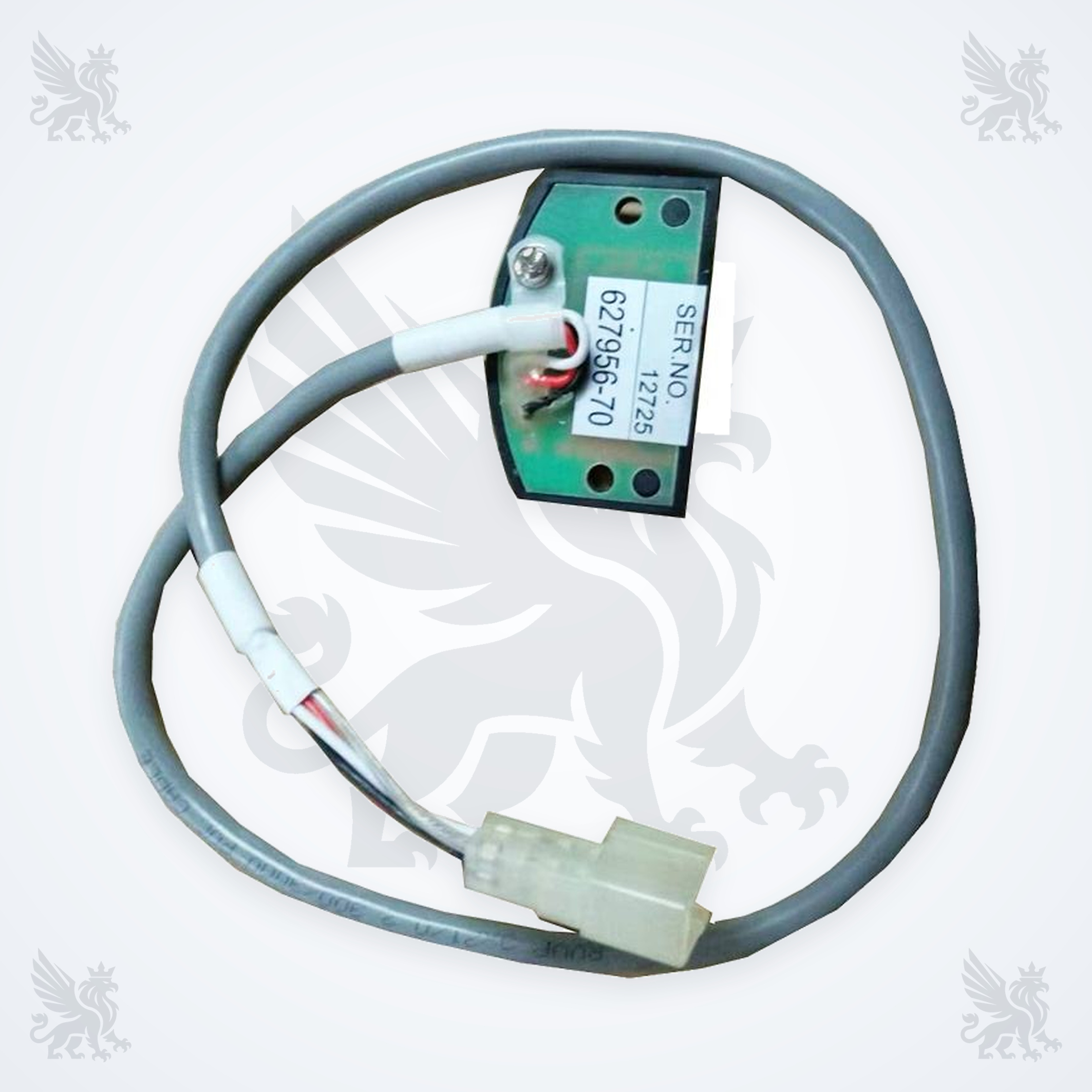

این قطعه یک برد کوچک حسگر است که به کابل چندرشته و کانکتور پلاستیکی متصل شده و با پیچ در موقعیت مکانیکی مشخص نصب می‌شود. عبارت‌های تجاری FDP Pulse Encoder و Weft Storage Encoder نشان می‌دهند وظیفه آن با دریافت پالس یا بازخورد موقعیت در سامانه فیدر و ذخیره پود مرتبط است. کد سفارش قابل اتکا، عدد کامل 627956-70 روی لیبل است.

شماره SER.NO. روی هر نمونه، شماره سریال همان قطعه است و نباید با کد فنی اشتباه شود. رنگ کابل یا شماره سریال نیز ممکن است میان تولیدها متفاوت باشد؛ بااین‌حال هر اختلاف در تعداد رشته، نوع کانکتور، محل سوراخ‌ها یا شکل صفحه نگهدارنده باید پیش از سفارش بررسی شود.

نقش انکودر در سامانه FDP و تغذیه پود

در سامانه‌های Free Drum Pooling، مقدار مشخصی از نخ پود روی درام ذخیره و در زمان مناسب آزاد می‌شود. کاتالوگ‌های رسمی TSUDAKOMA توضیح می‌دهند که FDP برای ذخیره و آزادسازی پایدار پود به کار می‌رود و در نسل‌های جدید، پالس آزادسازی شناسایی‌شده توسط سنسور FDP برای کنترل زمان‌بندی استفاده می‌شود.

این توضیح، نقش عمومی سنسور و پالس در خانواده FDP را روشن می‌کند؛ اما مشخصات پالس، ولتاژ، پین‌آرایی یا ارتباط دقیق کد 627956-70 با نسل‌های جدید FDP-AIV را ثابت نمی‌کند. برای تست الکتریکی باید نقشه سرویس و ریویژن همان ماشین مبنا باشد.

جدول سازگاری و وضعیت تأیید

ماشین یا خانواده	وضعیت	کنترل پیش از سفارش
TSUDAKOMA ZAX-N	در عنوان و منابع قطعه ذکر شده؛ مدرک OEM عمومی کد-به-مدل پیدا نشد	Parts Book، سریال ماشین، سوکت، کابل و محل نصب تطبیق داده شود
TSUDAKOMA ZAX-E	در عنوان و منابع قطعه ذکر شده؛ نیازمند تأیید رسمی همان ماشین	کد کامل، ریویژن، تعداد سیم و صفحه Parts Book کنترل شود
TSUDAKOMA ZAX	ذکرشده در منابع ثانویه؛ جایگزینی مستقیم تأیید نشده است	فقط در صورت درج 627956-70 در Parts Book همان سریال سفارش شود
TSUDAKOMA ZAX9100	ادعای ثانویه؛ مدرک رسمی برای این کد پیدا نشد	بر اساس نام خانواده یا شباهت ظاهری خرید نشود
ZAX001neo / ZW8200 و FDP-AIV	منابع رسمی نقش FDP را توضیح می‌دهند، نه سازگاری 627956-70	این کد برای نسل‌های جدید بدون Parts Book معادل فرض نشود

راهنمای شناسایی نسخه صحیح

لیبل باید کد کامل 627956-70 را بدون حذف خط تیره یا پسوند نشان دهد.
شکل PCB، تعداد و محل سوراخ‌های نصب، قاب یا صفحه پشتی و محل پیچ را مقایسه کنید.
تعداد رشته‌های کابل، رنگ‌بندی داخلی، نوع روکش و مسیر خروج کابل را ثبت کنید.
شکل کانکتور، تعداد خانه‌ها، کلید مکانیکی و جهت زبانه قفل را بررسی کنید.
کابل بریده، سوکت تبدیل‌شده یا لحیم تعمیرشده می‌تواند قطعه را از وضعیت استاندارد خارج کند.
شماره سریال قطعه را به‌عنوان مدرک نمونه ثبت کنید، اما آن را جایگزین کد 627956-70 ندانید.
تصاویری با کدهایی مانند 627H75-10 متعلق به این شناسه نیستند و نباید در سفارش 627956-70 مبنا قرار گیرند.

نشانه‌های نیاز به بازرسی و عیب‌یابی

علامت	موارد قابل بررسی	اقدام پیشنهادی
خطای پالس یا نبود بازخورد فیدر	سنسور، فاصله یا موقعیت نصب، کابل، کانکتور، تغذیه و برد دریافت‌کننده	کد آلارم و سیگنال‌ها طبق Service Manual همان ماشین بررسی شوند
آزادسازی یا ذخیره نامنظم پود	مکانیزم FDP، نخ، درام، موتور، سنسور، کابل یا تنظیمات	کل زنجیره مکانیکی و الکتریکی بررسی و از تعویض حدسی خودداری شود
خطای متناوب با لرزش	پارگی داخلی کابل، سوکت شل، لحیم ترک‌خورده یا بست نامناسب	کابل در حالت بی‌برق و بدون کشش بازرسی و زمان خطا ثبت شود
آسیب ظاهری یا آلودگی	روغن، پرز، رطوبت، خوردگی، پین خم‌شده یا روکش ترک‌خورده	قطعه ایمن‌سازی و توسط تعمیرکار برق صنعتی بررسی شود
خطا پس از تعویض قطعه	کد یا ریویژن اشتباه، جهت نصب، کانکتور، فاصله حسگر یا تنظیم ماشین	قطعه جدید و قبلی از نظر هندسه و Parts Book دوباره مقایسه شوند

هشدار عیب‌یابی: ناپایداری پود یا خطای فیدر به‌تنهایی خرابی برد انکودر را ثابت نمی‌کند. مکانیزم درام، موتور، کابل، سوکت، تغذیه، تنظیمات و برد کنترل می‌توانند علامت مشابه ایجاد کنند.

نصب، نگهداری و ایمنی

ماشین را بی‌برق و قفل‌گذاری کنید. همه انرژی‌ها مطابق دستورالعمل کارخانه ایزوله شوند.
از حفاظت ESD استفاده کنید. PCB و کانکتور با دست‌بند و بسته‌بندی آنتی‌استاتیک جابه‌جا شوند.
جهت و فاصله نصب را ثبت کنید. پیش از بازکردن از محل پیچ، مسیر کابل و فاصله قطعه نسبت به بخش متحرک عکس بگیرید.
کابل را نکشید. جداسازی فقط از بدنه کانکتور انجام شود و کابل از لبه تیز یا قطعه متحرک عبور نکند.
سوکت و پین‌ها را بررسی کنید. خوردگی، شلی، آلودگی و خم‌شدگی پین می‌تواند پالس متناوب ایجاد کند.
مقدار تنظیم را حدس نزنید. فاصله حسگر، ولتاژ و روش تست فقط از Service Manual همان مدل و ریویژن استخراج شوند.
راه‌اندازی کنترل‌شده باشد. پس از نصب، ماشین ابتدا طبق روش رسمی در وضعیت ایمن یا سرعت پایین آزمایش شود.

هشدار: پین‌آرایی، ولتاژ کاری، نوع خروجی و فاصله مجاز از روی تصویر قابل تعیین نیست. تزریق ولتاژ، اتصال کوتاه پایه‌ها یا اندازه‌گیری زنده با پروب نامناسب می‌تواند به سنسور و برد کنترل آسیب بزند.

برد و سوکت را از روغن، پرز نساجی، رطوبت و مواد شوینده تهاجمی دور نگه دارید.
کابل یدکی را با شعاع خم مناسب و بدون فشار روی محل ورود به PCB نگهداری کنید.
برای پاک‌سازی از هوای فشرده روغنی، برس زبر یا حلال ناشناخته استفاده نکنید.
تاریخ تعویض، کد آلارم، تنظیمات و علت ریشه‌ای خرابی در سوابق ماشین ثبت شود.

اطلاعات لازم برای استعلام فراتکس پارتس

عکس واضح از لیبل کامل 627956-70 و شماره سریال قطعه
عکس از هر دو سمت PCB، کابل کامل، محل ورود سیم و کانکتور
مدل دقیق ماشین، سال ساخت و شماره سریال پلاک
شماره صفحه یا تصویر قطعه در Parts Book همان ماشین
تعداد رشته‌ها، رنگ سیم‌ها و شکل زبانه سوکت
کد آلارم، زمان وقوع خطا و نتیجه بررسی موتور، درام و کابل

پرسش‌های متداول

آیا 627956-70 برای ZAX-N و ZAX-E مناسب است؟

این دو مدل در منابع قطعه ذکر شده‌اند، اما مدرک OEM عمومی کد-به-مدل پیدا نشد. Parts Book، سریال ماشین و مشخصات اتصال باید تأیید شوند.

آیا این قطعه همان FDP Sensor است؟

در بازار با عنوان FDP Pulse Encoder و Weft Storage Encoder شناخته می‌شود. نقش دقیق و نوع سیگنال باید از مدارک همان ماشین تعیین شود.

آیا 627H75-10 جایگزین 627956-70 است؟

خیر؛ این دو کد متفاوت‌اند و هیچ مدرک رسمی برای جایگزینی مستقیم پیدا نشد. تصویر یا قطعه دارای 627H75-10 نباید به‌عنوان 627956-70 سفارش داده شود.

تفاوت رنگ کابل اهمیت دارد؟

رنگ به‌تنهایی معیار کافی نیست. کد، تعداد رشته، سوکت، طول و مسیر کابل، محل سوراخ‌ها و Parts Book باید هم‌زمان مقایسه شوند.

برای استعلام سریع چه چیزی ارسال شود؟

عکس کد، PCB، کابل و کانکتور، پلاک ماشین، مدل، سریال، Parts Book و شرح آلارم را برای فراتکس پارتس ارسال کنید.

استعلام برد انکودر 627956-70 از فراتکس پارتس

برای خرید یا استعلام برد انکودر فیدر پود تسوداکوما 627956-70، تصاویر خوانا از کد، کابل، کانکتور و محل نصب را همراه مدل و شماره سریال ماشین برای فراتکس پارتس ارسال کنید. تطبیق مستند، خطر انتخاب کد یا نسخه اتصال نامناسب را کاهش می‌دهد.

منابع فنی معتبر

راهنمای رسمی سفارش قطعات TSUDAKOMA — ضرورت ارائه اطلاعات پلاک و درخواست Parts Catalog برای تطبیق قطعه.
کاتالوگ رسمی ZAX001neo Plus — توضیح سامانه FDP-AIV، ذخیره و آزادسازی پود و حسگرهای مرتبط.
کاتالوگ رسمی ZW8200 — توضیح استفاده کنترلی از پالس آزادسازی شناسایی‌شده توسط FDP Sensor.
مرکز رسمی دانلود TSUDAKOMA — دسترسی به کاتالوگ‌ها و نقشه‌های عمومی ماشین‌آلات نساجی.

یادداشت پژوهش: کد 627956-70 از لیبل خوانای قطعه استخراج شده است. کاتالوگ‌های رسمی بالا نقش عمومی FDP و FDP Sensor را توضیح می‌دهند، اما Parts Book یا Service Manual عمومی که این کد را مستقیماً به ZAX-N، ZAX-E، ZAX یا ZAX9100 متصل کند پیدا نشد؛ بنابراین سازگاری و مقادیر الکتریکی قطعی اعلام نشده‌اند.
