کلید هوای پنوماتیک تسوداکوما کد 617364

کلید هوای پنوماتیک تسوداکوما 617364 چیست؟

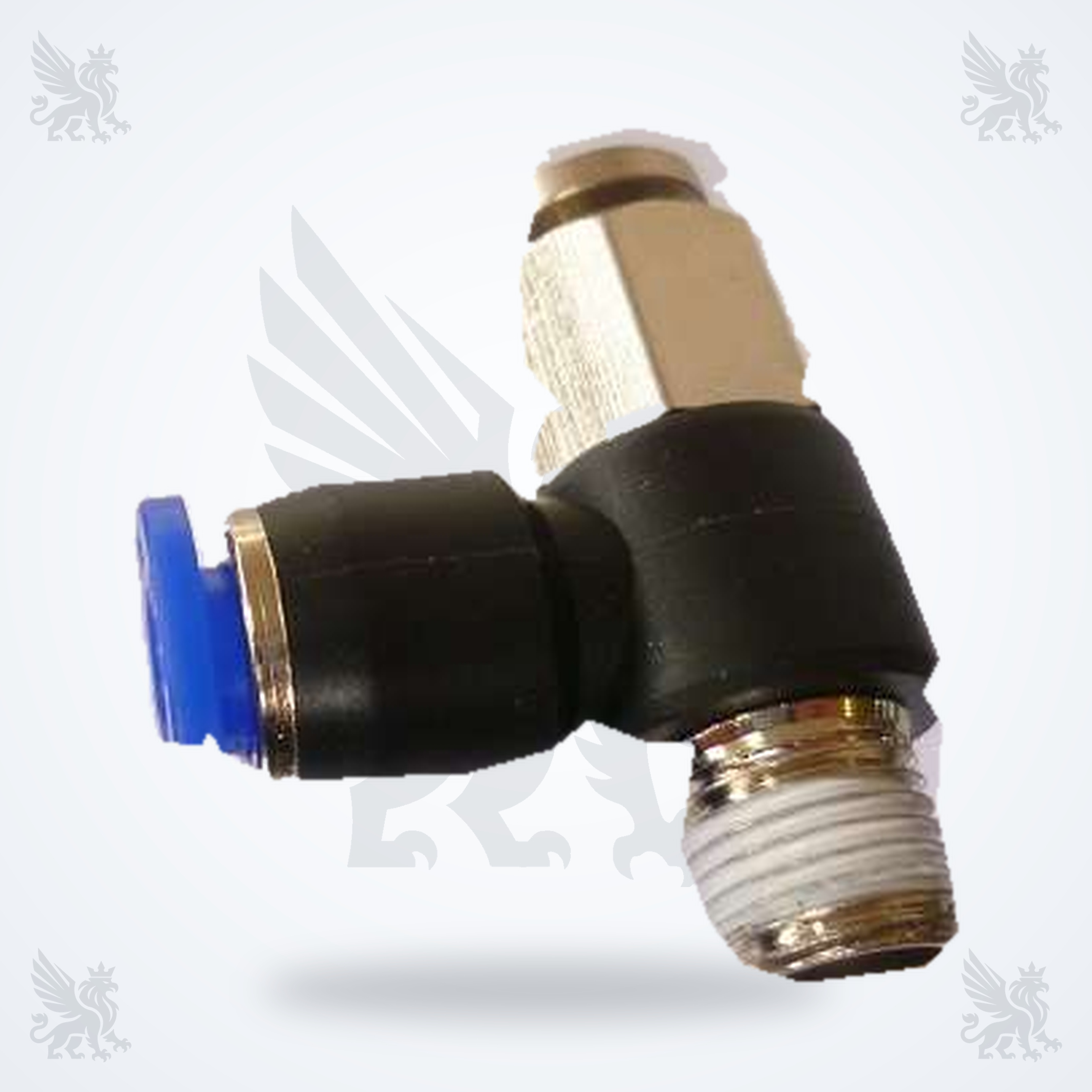

کد 617364 در منابع بازار با عنوان Air Switch ثبت شده است. قطعه قابل مشاهده یک مجموعه پنوماتیک فشرده با آرایش زانویی است. حلقه آبی برای اتصال سریع لوله، بخش رزوه‌ای برای نصب روی پورت مقابل و قسمت شش‌گوش برای درگیری ابزار یا اتصال مکانیکی طراحی شده است.

از روی تصویر نمی‌توان نوع رزوه، قطر اسمی لوله، فشار کاری، جهت جریان، مشخصات آب‌بندی یا عملکرد داخلی را قطعی تعیین کرد. عبارت Air Switch نیز به‌تنهایی ثابت نمی‌کند که قطعه از نظر عملکرد با هر شیر کنترل دبی، اتصال زانویی یا کلید پنوماتیک مشابه قابل تعویض است.

نقش قطعه در مدار هوای ماشین بافندگی

ماشین ایرجت برای بخش‌های مختلف پرتاب پود، فرمان‌دهی، عملگرها و تجهیزات کمکی از هوای فشرده استفاده می‌کند. قطعه 617364 باید در همان موقعیت تعریف‌شده در نقشه پنوماتیک و Parts Book نصب شود تا مسیر لوله، جهت پورت‌ها و آب‌بندی اتصال مطابق طراحی ماشین باقی بماند.

عملکرد نامناسب در این نقطه می‌تواند به شکل نشتی، افت فشار موضعی، قطع‌و‌وصل نامنظم هوا یا شل‌شدن لوله دیده شود؛ بااین‌حال همین علائم ممکن است از لوله، اتصال مجاور، اورینگ، رگلاتور، شیر برقی، آلودگی مدار یا فشار تغذیه ایجاد شوند.

جدول سازگاری و وضعیت تأیید

راهنمای شناسایی نسخه صحیح 617364


• کد کامل 617364 باید در Parts Book یا سوابق فنی همان ماشین تأیید شود.

• قطعه مبنای این صفحه، نمونه سمت راست تصویر مرجع است؛ قطعه دوم یا کد 617363 معادل خودکار آن محسوب نمی‌شود.

• اندازه، استاندارد و گام رزوه اتصال پایینی اندازه‌گیری و با قطعه قبلی مقایسه شود.

• قطر خارجی لوله، عمق ورود لوله و شکل حلقه آزادکننده آبی بررسی شوند.

• زاویه بدنه، جهت خروج پورت جانبی و طول قسمت شش‌گوش با فضای نصب تطبیق داده شوند.

• وجود نوار آب‌بندی روی نمونه مصرف‌شده، مشخصات رزوه یا روش آب‌بندی کارخانه را به‌تنهایی ثابت نمی‌کند.

• قطعه‌ای با ترک بدنه، رزوه خورده، حلقه شکسته یا تغییر شکل پورت نباید مبنای اندازه‌گیری نهایی باشد.


نشانه‌های نیاز به بازرسی و عیب‌یابی

نصب، نگهداری و ایمنی


1. ماشین را متوقف و انرژی‌ها را ایزوله کنید. برق و هوای فشرده طبق دستورالعمل کارخانه قفل‌گذاری شوند.

2. مدار را کاملاً بی‌فشار کنید. بازکردن فیتینگ تحت فشار می‌تواند موجب پرتاب قطعه یا لوله شود.

3. جهت نصب را ثبت کنید. پیش از بازکردن، از مسیر لوله، زاویه بدنه و محل پورت‌ها عکس بگیرید.

4. رزوه را مجبور نکنید. استاندارد رزوه باید قبل از نصب تأیید شود؛ رزوه مشابه از نظر ظاهر لزوماً همسان نیست.

5. روش آب‌بندی را از راهنمای همان ماشین بگیرید. نوار یا ماده آب‌بندی اضافی نباید وارد مسیر هوا شود.

6. لوله را صاف و بدون خراش ببرید. لوله تا عمق صحیح وارد شود و تحت کشش یا خم تند قرار نگیرد.

7. پس از نصب آزمون کنترل‌شده انجام دهید. مدار ابتدا در شرایط ایمن از نظر نشتی و عملکرد بررسی شود.



• حلقه اتصال سریع، سطح لوله و رزوه‌ها را تمیز و عاری از پرز، روغن نامناسب و ذرات آب‌بندی نگه دارید.

• برای آزادکردن لوله، حلقه آبی را یکنواخت فشار دهید و لوله را با کشش جانبی خارج نکنید.

• از سوراخ‌کاری، تراش‌دادن رزوه یا گرم‌کردن بدنه برای تطبیق اجباری خودداری کنید.

• علت ریشه‌ای نشتی و بار جانبی لوله ثبت شود تا خرابی قطعه جایگزین تکرار نشود.


اطلاعات لازم برای استعلام فراتکس پارتس


• عکس واضح از قطعه قبلی از چهار جهت و تصویر کامل محل نصب

• کد 617364 در Parts Book یا شماره صفحه کاتالوگ قطعات

• مدل دقیق، سال ساخت و شماره سریال ماشین TSUDAKOMA

• قطر خارجی لوله، نوع و اندازه رزوه و جهت پورت‌ها

• ابعاد قسمت شش‌گوش و فاصله‌های مؤثر نصب

• شرح نشتی یا خطا و نتیجه بررسی لوله، رگلاتور و شیرهای مجاور


پرسش‌های متداول

استعلام کلید هوای 617364 از فراتکس پارتس

برای خرید یا استعلام کلید هوای پنوماتیک تسوداکوما کد 617364، تصویر نمونه قبلی و محل نصب را همراه مدل، سریال ماشین، صفحه Parts Book، قطر لوله و مشخصات رزوه برای فراتکس پارتس ارسال کنید. تطبیق مستند از سفارش اتصال مشابه اما ناسازگار جلوگیری می‌کند.

منابع فنی معتبر


• راهنمای رسمی سفارش قطعات TSUDAKOMA — ارائه اطلاعات پلاک و استفاده از Parts Catalog برای شناسایی قطعه.

• مرکز رسمی دانلود TSUDAKOMA — دسترسی به کاتالوگ‌های عمومی ماشین‌های نساجی.

• کاتالوگ رسمی ZAX001neo Plus — مرجع معرفی یک خانواده ماشین ایرجت؛ این کاتالوگ سازگاری کد 617364 را تأیید نمی‌کند.


یادداشت پژوهش: عنوان Air Switch و کد 617364 در منابع قطعه و سوابق تجاری مرتبط با قطعات ماشین‌های ایرجت TSUDAKOMA تکرار شده‌اند. در منابع عمومی TSUDAKOMA، Parts Book یا Service Manual دارای تطبیق مستقیم کد 617364 با مدل مشخص پیدا نشد؛ بنابراین مدل، فشار، رزوه، قطر لوله و جایگزینی قطعی اعلام نشده‌اند.
