برد TSUDAKOMA DCU6 با شماره کامل 625865-70 بخشی از سامانه کنترل الگوی دابی در ماشین‌های جت هوا ZAX-N و ZAX9100 مجهز به Control Box Type 6 است. برای سفارش، کد کامل، نوشته DCU6، آرایش کانکتورها، مدل و سریال ماشین و صفحه Parts Book باید هم‌زمان با برد قبلی تطبیق داده شوند.

مشخصه	اطلاعات فنی
نام فارسی	برد کنترل دابی DCU6 تسوداکوما کد 625865-70
نام انگلیسی	TSUDAKOMA DCU6 Dobby Control Board 625865-70
کد کامل	625865-70
شناسه مجموعه	DCU6 — Dobby Control Unit
نوع قطعه	برد الکترونیکی کنترل الگوی دابی
ماشین‌های تأییدشده	TSUDAKOMA ZAX-N / ZAX9100 — Control Box Type 6
کارکرد عمومی	مدیریت و اجرای داده الگوی دابی و ارتباط با اجزای مرتبط در سامانه کنترل ماشین
معیار اصلی سفارش	تطبیق هم‌زمان 625865-70، DCU6، کانکتورها، ریل نصب، مدل، سریال و Parts Book

برد کنترل دابی DCU6 کد 625865-70 چیست؟

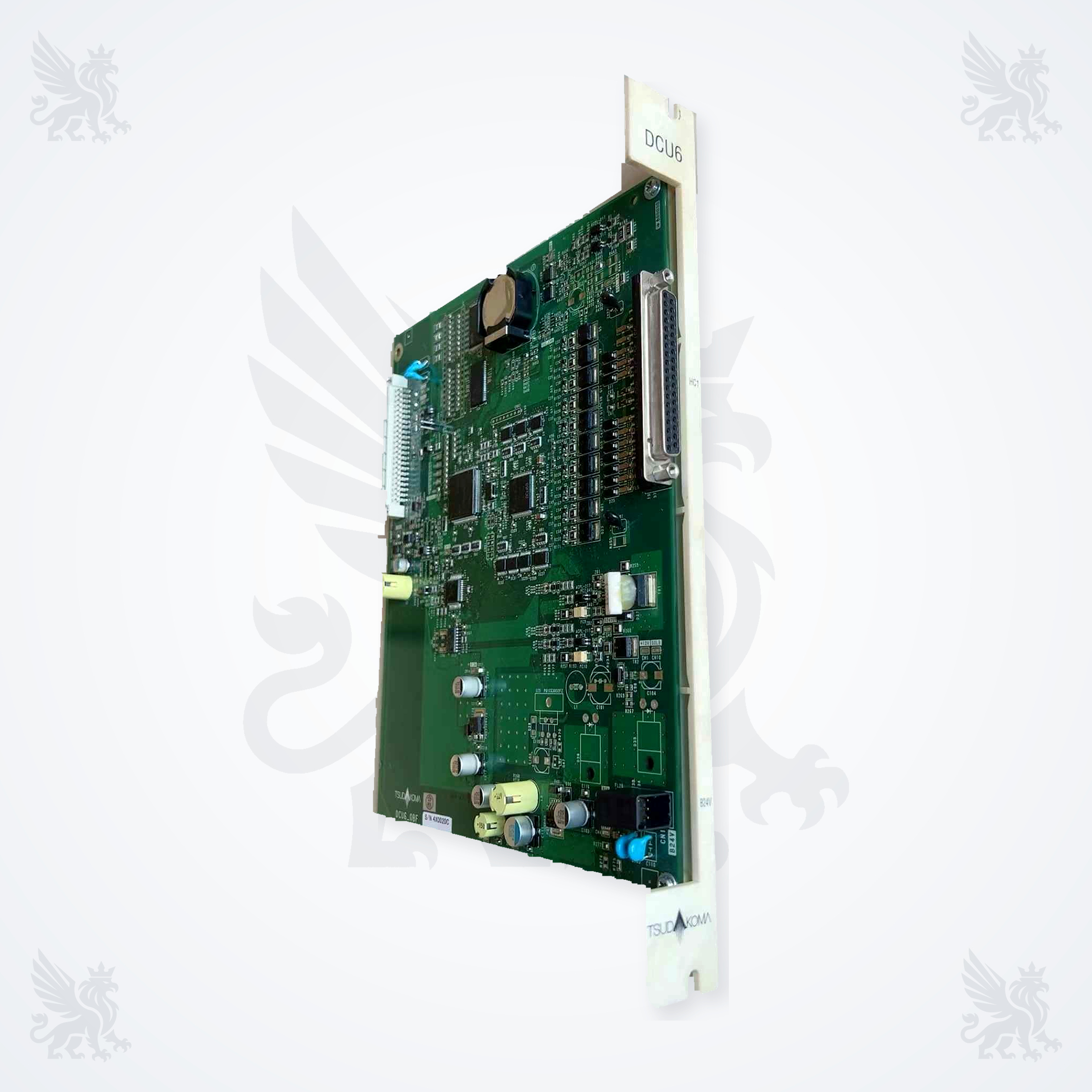

عبارت DCU6 به نسل ششم واحد کنترل دابی یا Dobby Control Unit در سامانه‌های کنترل جت‌لوم تسوداکوما اشاره دارد. قطعه حاضر یک برد رک‌مونت با ریل‌های سفید، کانکتورهای چندپین، مدارهای مجتمع، اجزای رابط و باتری نصب‌شده روی برد است و کد سفارش آن باید به‌صورت کامل 625865-70 خوانده شود.

راهنمای نگهداری رسمی TSUDAKOMA Pattern Writer، DCU6 را برای ماشین‌های ZAX-N و ZAX9100 دارای Control Box Type 6 معرفی می‌کند. بنابراین عبارت عمومی «برد تسوداکوما» برای تشخیص کافی نیست و مدل ماشین، نوع کنترل‌باکس و کد کامل برد باید با هم کنترل شوند.

نقش DCU6 در سامانه کنترل دابی ماشین

DCU6 در مسیر مدیریت داده‌های الگوی دابی قرار می‌گیرد؛ یعنی داده‌ای که ترتیب بالا و پایین رفتن قاب‌های ورد را برای تشکیل دهانه بافت مشخص می‌کند. عملکرد صحیح این بخش به هماهنگی با کنترل اصلی ماشین، رابط اپراتور، مسیر انتقال داده الگو، کانکتورها و عملگر دابی وابسته است. خرابی یا اتصال نامطمئن در هر یک از این بخش‌های مجاور می‌تواند علامتی مشابه نقص برد ایجاد کند.

در مستند Pattern Writer Ver. 6.9، قالب داده DCU5/DCU6 برای نگهداری حداکثر 16 الگو با مجموع 10,000 پیک تعریف شده است. این عدد ویژگی مدیریت داده الگو در آن سامانه است و به‌تنهایی معیار ظرفیت سخت‌افزار، سلامت برد یا سازگاری یک برد جایگزین نیست.

دریافت و اجرای داده الگوی دابی در چارچوب کنترل ماشین
ارتباط با مسیرهای رابط، کانکتورها و اجزای مجاور کنترل‌باکس
حفظ ارتباط منطقی میان الگوی بافت و فرمان‌های بخش دابی
کار در کنار سازوکار انتقال داده تعریف‌شده برای DCU6 در مستندات همان ماشین

سازگاری با ماشین‌های TSUDAKOMA

مدل ماشین یا خانواده	وضعیت	کنترل قبل از سفارش
TSUDAKOMA ZAX-N	تأیید برای DCU6 در Control Box Type 6	ثبت 625865-70 در Parts Book، مدل و سریال ماشین و تطبیق کانکتورها
TSUDAKOMA ZAX9100	تأیید برای DCU6 در Control Box Type 6	ثبت 625865-70 در Parts Book، نوع کنترل‌باکس و عکس برد قبلی
TSUDAKOMA ZAX-E	جایگزینی مستقیم تأیید نشده است	راهنمای Pattern Writer این خانواده را با DCU5 تفکیک می‌کند؛ فقط Parts Book همان ماشین ملاک است
DCU4 / DCU5 / DCU6.2 / suffix variants	جایگزینی مستقیم تأیید نشده است	کد کامل، ریویژن، چیدمان سوکت‌ها، ریل و مستند قطعات باید جداگانه بررسی شود

هشدار سازگاری: شباهت ظاهری بردهای DCU و وجود نام مشترک TSUDAKOMA اثبات‌کننده قابلیت جایگزینی نیست. حتی تغییر پسوند کد، آرایش کانکتورها، ریویژن نرم‌افزار یا نوع کنترل‌باکس می‌تواند مانع نصب صحیح شود.

چگونه نسخه صحیح 625865-70 را شناسایی کنیم؟

کد کامل: عدد 625865-70 را بدون حذف «-70» از روی برد، لیبل یا Parts Book ثبت کنید.
شناسه DCU6: نوشته DCU6 روی ریل و نوشته‌های چاپی PCB باید با برد خارج‌شده از ماشین مقایسه شوند.
هندسه و کانکتورها: کانکتور D-sub، سوکت سفید چندپین، ریل‌های بالا و پایین، محل پیچ‌ها و جهت نصب را از هر دو سمت بررسی کنید.
مدل و سریال: مدل دقیق ZAX-N یا ZAX9100، نوع Control Box و سریال پلاک ماشین را ارسال کنید.
Parts Book: شماره صفحه یا موقعیت قطعه در Parts Book همان ماشین معتبرترین مرجع سفارش است.

کدهای 625865-70A، DCU6.2 یا هر پسوند دیگری نباید بدون سند Parts Book به 625865-70 تبدیل یا معادل‌سازی شوند.

نشانه‌هایی که بررسی DCU6 را ضروری می‌کنند

بارگذاری نشدن یا خوانده نشدن الگوی دابی
توقف یا رفتار نامنظم قاب‌های ورد مطابق الگوی انتخابی
خطای ارتباطی در مسیر انتقال داده الگو، کارت حافظه، Navi یا TLM
راه‌اندازی ناپایدار پس از گرم‌شدن کنترل‌باکس یا لرزش ماشین
آسیب دیدگی، اکسیدشدگی، آلودگی، لق‌شدن سوکت یا تغییر ظاهری در اجزای برد

نکته عیب‌یابی: این علائم به‌تنهایی خرابی DCU6 را اثبات نمی‌کنند. منبع تغذیه، زمین و شیلد، کانکتورها، کابل‌ها، داده الگو، تنظیمات ماشین، کنترل اصلی و عملگر دابی باید پیش از تعویض برد بررسی شوند.

نصب، نگهداری و نکات ایمنی

قبل از باز کردن کنترل‌باکس، ماشین را متوقف و تمام منابع انرژی را طبق دستورالعمل کارخانه ایزوله و قفل‌گذاری کنید.
برای جلوگیری از تخلیه الکترواستاتیک، از تجهیزات ESD مناسب استفاده کنید و برد را فقط از لبه‌ها و ریل نگه دارید.
پیش از جدا کردن سوکت‌ها از آرایش کابل‌ها، جهت نصب و شماره کانکتورها عکس واضح تهیه کنید.
کانکتور D-sub و سوکت چندپین را با فشار جانبی، خم‌کردن یا جابه‌جایی اجباری نصب نکنید.
تعویض باتری، انتقال داده و تنظیمات الگو فقط بر اساس Manual و ریویژن همان ماشین انجام شود تا اطلاعات عملیاتی از بین نرود.
پس از نصب، اتصال زمین، قفل‌شدن ریل، نشستن کامل سوکت‌ها و نبود ابزار یا سیم آزاد در کنترل‌باکس را کنترل کنید.
آزمایش اولیه را با حرکت دستی یا Slow Jog و سپس سرعت پایین انجام دهید و قبل از تولید، تطابق الگوی دابی با طرح انتخابی را بررسی کنید.

ثبت سابقه خطا، شرایط محیطی کنترل‌باکس، علت خرابی قبلی و نتایج تست اجزای مجاور، از تعویض تکراری برد و مصرف غیرضروری قطعات جلوگیری می‌کند. انبارش نیز باید در بسته‌بندی ضدالکتریسیته ساکن، محیط خشک و دور از ضربه انجام شود.

اطلاعات لازم برای استعلام از فراتکس پارتس

عکس روبه‌رو و پشت برد با وضوح کافی
عکس نزدیک از کد 625865-70، نوشته DCU6 و تمام لیبل‌های سریال
مدل دقیق ماشین: ZAX-N یا ZAX9100
سریال کامل ماشین و مشخصات Control Box Type 6
شماره صفحه یا موقعیت قطعه در Parts Book
شرح خطا، زمان بروز، اقدامات عیب‌یابی و نتیجه بررسی کانکتورها و تغذیه

پرسش‌های متداول

آیا 625865-70 همان DCU6 است؟

در قطعه حاضر، DCU6 شناسه مجموعه و 625865-70 کد کامل برد است. برای سفارش باید هر دو عبارت همراه عکس و Parts Book تطبیق داده شوند.

این برد روی چه ماشین‌هایی استفاده می‌شود؟

راهنمای TSUDAKOMA، DCU6 را برای ZAX-N و ZAX9100 مجهز به Control Box Type 6 معرفی می‌کند. کد 625865-70 باید در Parts Book همان ماشین نیز ثبت شده باشد.

آیا DCU6 با DCU5 یا DCU6.2 قابل جایگزینی است؟

جایگزینی مستقیم تأیید نشده است. تفاوت کد، ریویژن، کانکتورها، داده الگو و نوع کنترل‌باکس باید با Parts Book و Manual اختصاصی ماشین بررسی شود.

خطای الگوی دابی حتماً به معنی خرابی برد است؟

خیر. داده الگو، کارت یا مسیر انتقال داده، کانکتورها، تغذیه، زمین، کنترل اصلی و عملگر دابی می‌توانند علائم مشابه ایجاد کنند و باید مرحله‌به‌مرحله آزمایش شوند.

برای استعلام سریع چه عکس‌هایی لازم است؟

عکس کامل دو سمت برد، نمای نزدیک کد 625865-70 و DCU6، کانکتورها، لیبل سریال و پلاک مدل و سریال ماشین بیشترین کمک را به تطبیق فنی می‌کنند.

استعلام برد DCU6 از فراتکس پارتس

برای بررسی موجودی و تطبیق TSUDAKOMA DCU6 625865-70، عکس برد قبلی، کد کامل، مدل و سریال ماشین، نوع کنترل‌باکس و صفحه Parts Book را برای کارشناسان فراتکس پارتس ارسال کنید.
