چرخ‌دنده مرکب 70 دندانه تسوداکوما کد 652290BB

توضيحات و نقد و بررسی چرخ‌دنده مرکب 70 دندانه تسوداکوما کد 652290BB

چرخ‌دنده مرکب 70 دندانه تسوداکوما کد 652290BB

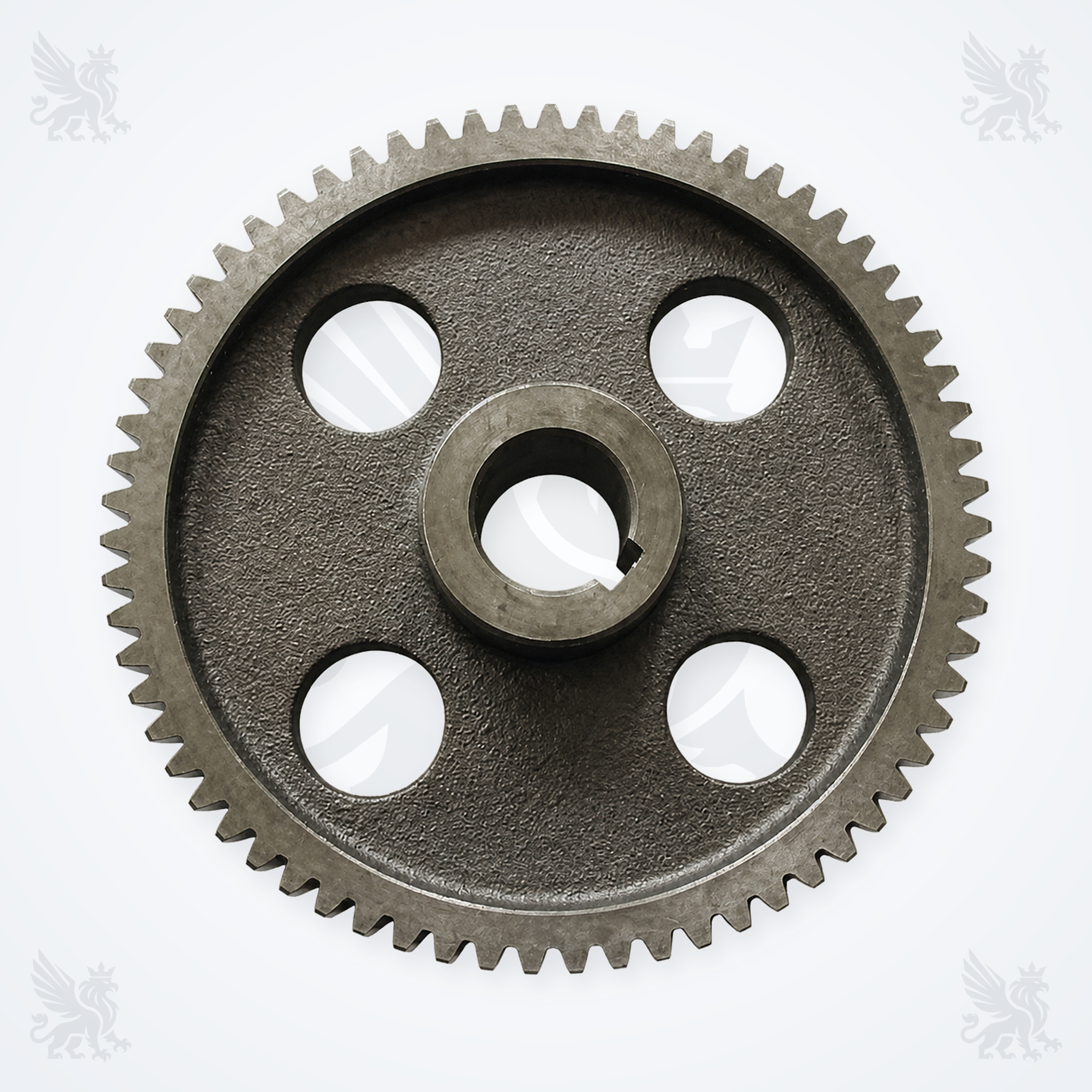

چرخ‌دنده TSUDAKOMA 652290BB در صفحه محصول با مشخصه 70T معرفی شده و در دو سابقه تجاری مستقل با عنوان Compound Gear برای قطعات ماشین بافندگی تسوداکوما ثبت شده است. تصویر قطعه یک چرخ‌دنده دندانه‌بیرونی با چهار سوراخ سبک‌کننده، توپی مرکزی و سوراخ محور دارای شیار خار را نشان می‌دهد. این ساختار برای انتقال حرکت دورانی و گشتاور در مجموعه مکانیکی به‌کار می‌رود؛ اما محل دقیق نصب و نسبت انتقال باید از روی Parts Book همان ماشین تعیین شود.

مشخصات فنی و شناسنامه قطعه

نام فارسی	چرخ‌دنده مرکب 70 دندانه تسوداکوما کد 652290BB
نام انگلیسی	TSUDAKOMA 70-Tooth Compound Gear 652290BB
کد قطعه	652290BB
مشخصه تعداد دندانه	70T؛ بر اساس عنوان صفحه محصول، نیازمند کنترل نهایی هنگام سفارش
عنوان ثبت‌شده در سوابق تجاری	COMPOUND GEAR — P/NO. 652290BB
ویژگی‌های قابل مشاهده	دندانه بیرونی مستقیم، چهار سوراخ سبک‌کننده، توپی مرکزی و شیار خار
کاربرد ثبت‌شده	TSUDAKOMA ZAX Navy، پیکربندی 340-2C-C6&B16؛ نیازمند تأیید Parts Book
ابعاد، مدول، ضخامت و جنس	در منابع عمومی معتبر اعلام نشده؛ تطبیق با نقشه، نمونه یا کاتالوگ قطعه ضروری است

هشدار سازگاری: ثبت کد 652290BB برای یک پیکربندی ZAX Navy، به‌تنهایی سازگاری آن را با همه ماشین‌های ZAX یا مدل‌های ZA، ZAX-E، ZAX-N و ZAX9100 ثابت نمی‌کند. تسوداکوما هنگام سفارش قطعه، ارائه اطلاعات پلاک ماشین و مراجعه به کاتالوگ قطعات را توصیه می‌کند.

وظیفه چرخ‌دنده 652290BB

وظیفه عمومی این قطعه انتقال حرکت دورانی و گشتاور میان اجزای مکانیکی درگیر است. دندانه‌های محیطی با چرخ‌دنده مقابل مش می‌شوند و شیار خارِ توپی، موقعیت زاویه‌ای و انتقال گشتاور میان چرخ‌دنده و محور را ممکن می‌کند. چهار سوراخ روی بدنه نیز بخشی از طراحی قابل مشاهده قطعه است. محل دقیق مجموعه، جهت چرخش، لقی مجاز و روش روان‌کاری از روی عکس یا منابع عمومی قابل تعیین نیست و باید از دستورالعمل همان ماشین استخراج شود.

نکات کلیدی برای سفارش صحیح

کد 652290BB روی Parts Book یا سابقه قطعه بازشده کنترل شود.
مشخصه 70T با شمارش دندانه‌های نمونه و کد سفارش تطبیق داده شود.
قطر بیرونی، قطر و عمق سوراخ محور، ابعاد شیار خار، ضخامت چرخ‌دنده و موقعیت توپی اندازه‌گیری شود.
مدل کامل، عرض کار، سال ساخت و شماره سریال از پلاک ماشین ثبت شود.
عکس واضح از هر دو روی قطعه، لبه دندانه‌ها و مجموعه نصب برای کارشناسی ارسال شود.
کدهای نزدیک یا ظاهر مشابه بدون تطبیق ابعادی و Parts Book جایگزین مستقیم محسوب نشوند.

علائم احتمالی فرسودگی یا خرابی

لب‌پریدگی، ترک، خوردگی یا پیتینگ روی سطح دندانه‌ها
سایش نامتقارن پهنای دندانه که می‌تواند نشانه هم‌راستایی نامناسب باشد
افزایش لقی، ضربه یا صدای تکرارشونده در هر دور مکانیزم
آسیب شیار خار، گشادشدگی سوراخ محور یا حرکت نسبی میان توپی و محور
گرم‌شدن غیرعادی مجموعه مجاور، لرزش یا تغییرات دوره‌ای در حرکت

این نشانه‌ها به‌تنهایی خرابی چرخ‌دنده را ثابت نمی‌کنند؛ چرخ‌دنده مقابل، خار، محور، بوش یا یاتاقان، هم‌راستایی و وضعیت روان‌کاری نیز باید هم‌زمان بررسی شوند.

راهنمای نصب و نگهداری

ماشین را متوقف، انرژی‌ها را ایزوله و روش قفل و برچسب‌گذاری واحد نگهداری را اجرا کنید.
پیش از بازکردن، موقعیت چرخ‌دنده، خار، فاصله‌گذارها و سمت نصب را ثبت و علامت‌گذاری کنید.
محور، خار، شیار خار، چرخ‌دنده مقابل و یاتاقان‌های مجاور را از نظر سایش و لقی بازرسی کنید.
قطعه را بدون ضربه مستقیم نصب کنید و از ابزار و روش مونتاژ توصیه‌شده سازنده استفاده نمایید.
لقی دندانه، هم‌راستایی، گشتاور بست‌ها و نوع/مقدار روان‌کار را فقط طبق دستورالعمل سرویس ماشین تنظیم کنید.
پس از مونتاژ، مکانیزم را ابتدا دستی و سپس در دور کم آزمایش کنید و صدا، تماس دندانه و دمای مجموعه را پایش نمایید.

چرا تطبیق Parts Book مهم است؟

تسوداکوما اعلام می‌کند بعضی قطعات و کیت‌های اصلاحی برای همه سال‌های ساخت و همه مدل‌ها قابل استفاده نیستند. بنابراین تطبیق صرفاً با نام «ZAX» یا ظاهر چرخ‌دنده کافی نیست. برای استعلام فراتکس پارتس، کد 652290BB، تصویر نمونه، تعداد دندانه، اندازه‌های کلیدی و اطلاعات کامل پلاک ماشین را ارسال کنید تا ریسک سفارش قطعه نامنطبق کاهش یابد.
