ماژول کنترل ELO5T تسوداکوما کد 625775-73A؛ مرجع 625775-74

توضيحات و نقد و بررسی ماژول کنترل ELO5T تسوداکوما کد 625775-73A؛ مرجع 625775-74

ماژول کنترل ELO5T تسوداکوما کد 625775-73A؛ مرجع 625775-74

ماژول ELO5T با کد ثبت‌شده 625775-73A یک مجموعه الکترونیکی مرتبط با سامانه Electronic Let-Off در ماشین بافندگی ایرجت تسوداکوما است. مرجع 625775-74 در کنار این کد دیده می‌شود، اما جایگزینی مستقیم دو Revision بدون کنترل Parts Book، برچسب کامل، آرایش کانکتورها و شماره سریال ماشین تأیید نشده است.

نام فارسی	ماژول کنترل ELO5T تسوداکوما کد 625775-73A؛ مرجع 625775-74
نام انگلیسی	TSUDAKOMA ELO5T Control Module 625775-73A / Reference 625775-74
کد کامل	ELO5T / 625775-73A / 625775-74
کد دارای سابقه مستقل	ELO5T — 625775-73A
نوع قطعه	ماژول کنترل/درایو الکترونیکی سامانه ELO
سامانه ماشین	Electronic Let-Off؛ کنترل رهاسازی الکترونیکی نخ تار از چله
ماشین سازگار	ماشین ایرجت TSUDAKOMA مجهز به ELO5T؛ مدل ZAX نیازمند تأیید Parts Book

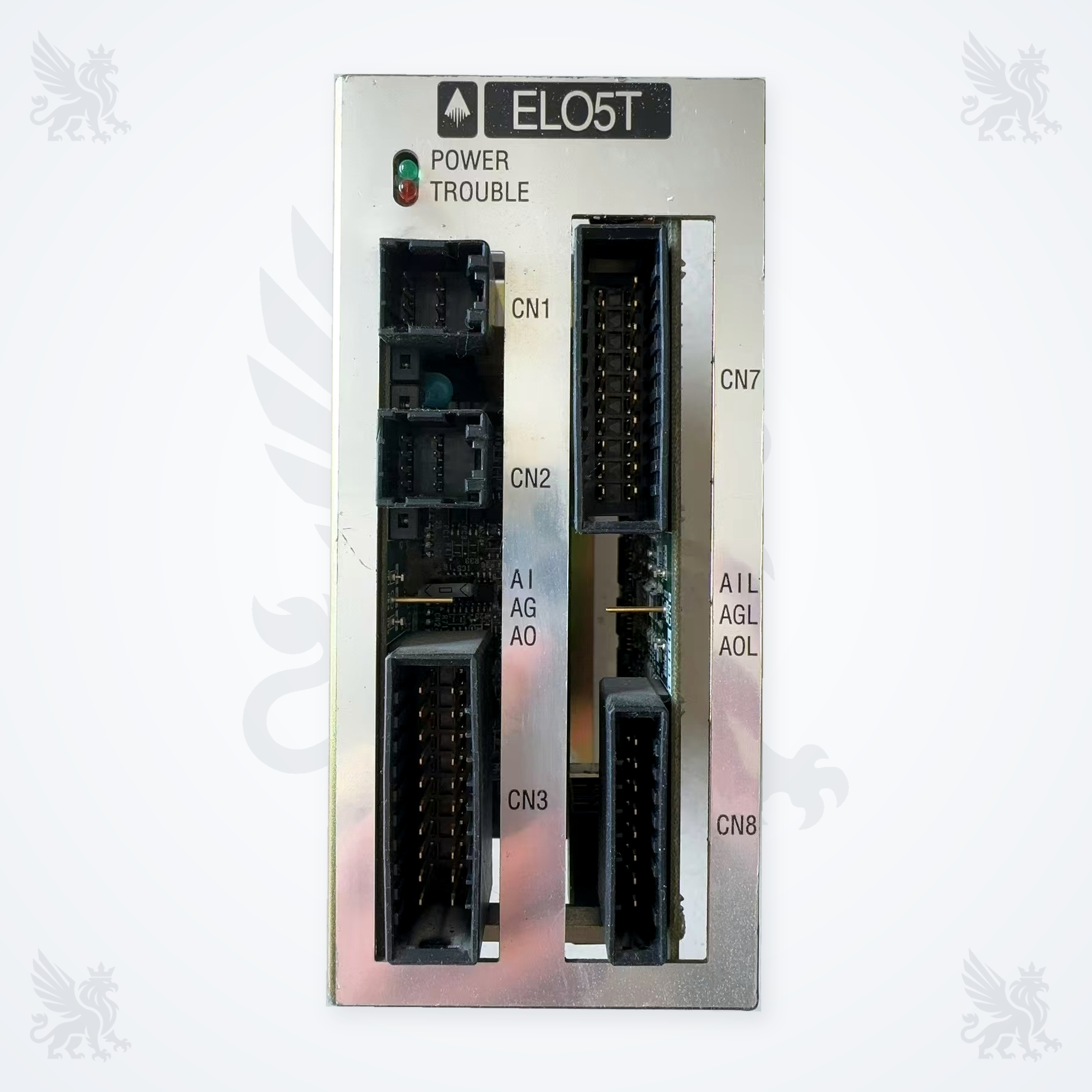

نقاط شناسایی ظاهری	پنل ELO5T، چراغ‌های POWER/TROUBLE و کانکتورهای CN1، CN2، CN3، CN7 و CN8
معیار سفارش	کد و Revision کامل، آرایش کانکتورها، شماره سریال ماشین، Parts Book و عکس دو سمت ماژول

ماژول ELO5T کد 625775-73A چیست؟

در کاتالوگ رسمی تسوداکوما، ELO مخفف Electronic Let-Off است؛ سامانه‌ای که بازشدن کنترل‌شده نخ تار از چله را مدیریت می‌کند. ELO5T یک ماژول الکترونیکی دارای نشانگر وضعیت، کانکتورهای چندپین، مدارهای کنترلی و بخش توان/خنک‌کاری است. از روی تصویر نمی‌توان ولتاژ، جریان، ترتیب پایه‌ها یا عملکرد دقیق هر کانکتور را تعیین کرد؛ این داده‌ها باید از نقشه برق و دستورالعمل همان Revision گرفته شوند.

تفکیک مهم ELO و ETU: طبق مشخصات رسمی تسوداکوما، ELO به Electronic Let-Off و ETU به Electronic Take-up اشاره دارد. چون روی پنل این قطعه عبارت ELO5T دیده می‌شود، استفاده از عنوان «ETU» بدون سند Parts Book می‌تواند باعث اشتباه در سفارش شود.

نقش ماژول در سامانه رهاسازی تار

سامانه Let-Off وظیفه دارد چرخش چله و آزادشدن تار را با شرایط بافت هماهنگ کند تا کشش تار در محدوده تنظیم‌شده باقی بماند. در این معماری، ماژول کنترل با اجزایی مانند مدار کنترل اصلی، حسگر یا زنجیره اندازه‌گیری کشش، عملگر/موتور رهاسازی و کابل‌کشی مرتبط است. خرابی هر جزء مجاور می‌تواند علائمی مشابه خرابی ELO5T ایجاد کند؛ بنابراین تعویض برد باید پس از بررسی کامل مسیر سیگنال، تغذیه، موتور و مکانیک Let-Off انجام شود.

جدول سازگاری و وضعیت شواهد

مدل/مرجع	وضعیت	کنترل پیش از سفارش
TSUDAKOMA air-jet loom / ELO5T / 625775-73A	کد در سابقه قطعه ماشین ایرجت ثبت شده است	تأیید Parts Book و برچسب کامل همان ماشین
TSUDAKOMA ZAX	نیازمند تأیید Parts Book؛ جایگزینی مستقیم تأیید نشده است	مدل کامل ZAX، سال ساخت، شماره سریال و Revision برق
625775-74 ↔ 625775-73A	هم‌ارزی مستقیم تأیید نشده است	مقایسه برچسب، PCB، کانکتورها، Keying و Parts Book
ZAX-E / ZAX-N / ZAX9100 / ZAX9200i / ZAX001neo	سازگاری منتشرنشده و تأییدنشده	وجود دقیق ELO5T و همان کد در کاتالوگ قطعات مدل

روش شناسایی Revision و قطعه صحیح

عبارت ELO5T و کد کامل شامل پسوند 625775-73A یا 625775-74 از روی برچسب واقعی ثبت شود.
موقعیت چراغ‌های سبز/قرمز POWER و TROUBLE با نمونه مقایسه شود.
تعداد، ابعاد، Keying و محل کانکتورهای CN1، CN2، CN3، CN7 و CN8 کنترل شود.
نوشته‌های AI/AG/AO و AIL/AGL/AOL، جهت نصب پنل و محل ریل‌های فلزی تطبیق داده شود.
عکس پشت ماژول، کدهای PCB، برچسب سریال و هر Revision چاپ‌شده ذخیره و ارسال شود.
مدل کامل ماشین، عرض کار، سال ساخت و شماره سریال از پلاک دستگاه برداشته شود.

نشانه‌هایی که نیاز به بازرسی ELO5T را مطرح می‌کنند

روشن‌نشدن نشانگر POWER با وجود تغذیه تأییدشده در ورودی
فعال‌شدن نشانگر TROUBLE یا ثبت آلارم مرتبط با Let-Off در کنترل ماشین
نوسان کشش تار، رهاسازی نامنظم چله یا تغییر رفتار در شروع و توقف
قطع‌و‌وصل شدن عملکرد با تکان کابل یا کانکتور
تغییر رنگ، بوی سوختگی، داغ‌شدن غیرعادی، خوردگی یا آسیب پین‌ها

این علائم به‌تنهایی خرابی ماژول را اثبات نمی‌کنند. تغذیه، فیوزها، کابل‌ها، کانکتورها، حسگر کشش، موتور/عملگر Let-Off، مکانیک چله و تنظیمات ماشین باید هم‌زمان بررسی شوند.

راهنمای نصب، نگهداری و ایمنی

ماشین را متوقف کنید، منابع برق و انرژی مکانیکی را ایزوله و روش Lockout/Tagout کارخانه را اجرا نمایید.
زمان تخلیه مدار و آزمون بی‌برقی را مطابق دستورالعمل همان ماشین رعایت کنید؛ به خاموش‌شدن چراغ‌ها اکتفا نکنید.
پیش از جداسازی، از همه کانکتورها عکس بگیرید، سوکت‌ها را برچسب‌گذاری و جهت نصب ماژول را ثبت کنید.
با رعایت حفاظت ESD، سوکت را از بدنه آن جدا کنید و کابل یا پین‌ها را نکشید و خم نکنید.
پین‌ها، آثار حرارت، خوردگی، لحیم‌های آسیب‌دیده، گردوغبار رسانا، پیچ‌ها و مسیر تهویه/هیت‌سینک بررسی شوند.
از سوراخ‌کاری، تغییر Keying سوکت، جابه‌جایی اجباری کانکتور یا تنظیم پارامتر بدون نسخه صحیح Manual خودداری کنید.
پس از نصب، تست طبق روش سرویس سازنده انجام و ماشین ابتدا در Jog یا سرعت پایین راه‌اندازی شود؛ کشش تار و آلارم‌ها پیش از تولید پایدار بررسی شوند.

اطلاعات لازم برای استعلام از فراتکس پارتس

عکس واضح نمای جلو و پشت ماژول و تمام برچسب‌های کد/Revision
کد کامل ELO5T، 625775-73A یا 625775-74 بدون حذف پسوند
مدل کامل، عرض کار، سال ساخت و شماره سریال ماشین TSUDAKOMA
شماره صفحه یا تصویر Parts Book و نقشه برق مرتبط
شرح آلارم، وضعیت چراغ POWER/TROUBLE و نتیجه بررسی تغذیه و کابل‌ها

پرسش‌های متداول

آیا ELO5T همان ETU است؟

خیر. در اصطلاح رسمی تسوداکوما، ELO سامانه Electronic Let-Off و ETU سامانه Electronic Take-up است. تطبیق عنوان قطعه باید بر اساس Parts Book انجام شود.

آیا 625775-74 جایگزین مستقیم 625775-73A است؟

هم‌ارزی مستقیم تأیید نشده است. کد کامل، Revision، کانکتورها، PCB و کاتالوگ قطعات همان شماره سریال باید مقایسه شوند.

آیا این ماژول برای همه مدل‌های ZAX مناسب است؟

خیر؛ اشتراک نام خانواده ZAX سازگاری را ثابت نمی‌کند. وجود دقیق ELO5T و همان کد باید در Parts Book مدل بررسی شود.

روشن‌شدن چراغ TROUBLE یعنی برد خراب است؟

نه لزوماً. خطای تغذیه، کابل، حسگر، موتور Let-Off، تنظیمات یا مکانیک مجموعه نیز می‌تواند وضعیت Trouble ایجاد کند.

استعلام فنی و سفارش

برای بررسی موجودی و تطبیق ماژول ELO5T، تصاویر دو سمت قطعه، کد و Revision کامل، مدل ماشین، شماره سریال و صفحه Parts Book را برای کارشناسان فراتکس پارتس ارسال کنید. این اطلاعات احتمال سفارش Revision نامنطبق و خرابی تکراری را کاهش می‌دهد.
