پنل کنترل دابی تسوداکوما ZAX مدل DCC-P کد 669491-

پنل کنترل دابی DCC-P کد 669491- چیست؟

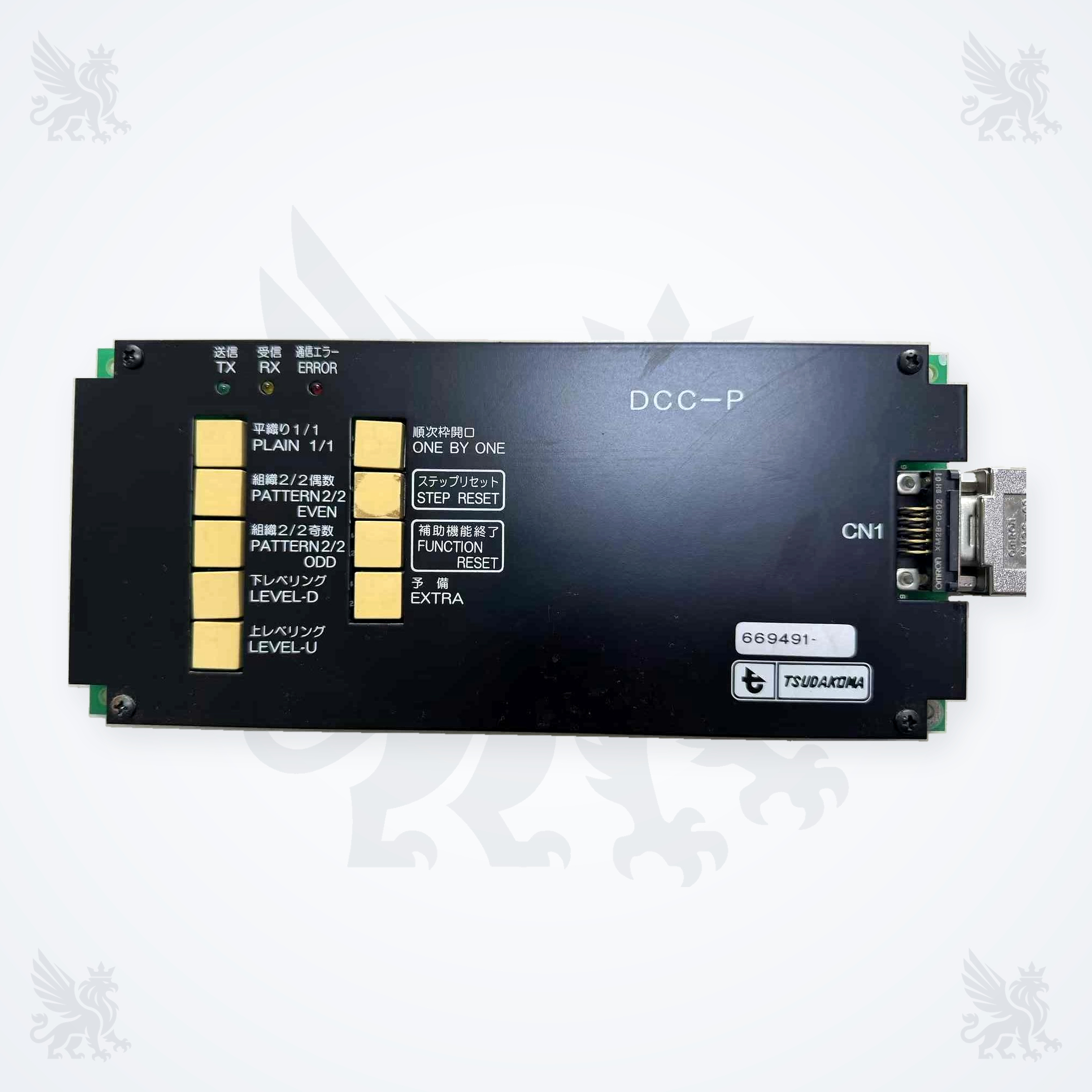

DCC-P پنل کنترل محلی دابی در مجموعه الکتریکی ماشین بافندگی ایرجت ZAX است. کاربر یا تکنسین با کلیدهای آن می‌تواند حالت‌های پایه الگو را انتخاب کند، وردها را برای تنظیم و سرویس بالا یا پایین ببرد، حرکت ترتیبی وردها را اجرا کند و داده الگو یا عملکرد کمکی را به نقطه تعریف‌شده بازگرداند. صفحه مشکی، ۹ کلید کرم‌رنگ، سه چراغ وضعیت، رابط CN1 و نوشته دو‌زبانه از شاخص‌های شناسایی این نمونه هستند.

نقش DCC-P در سیستم دابی و ارتباط با اجزای مجاور

پنل از طریق CN1 با سامانه کنترل ماشین ارتباط دارد. طبق دفترچه B368-1، چراغ TX هنگام فشردن کلیدهای 1 تا 8 روشن می‌شود و سپس خاموش می‌گردد؛ RX هنگام برقرار بودن اتصال DCC-P با ماشین روشن است و ERROR زمانی روشن می‌شود که پنل نتواند با ماشین ارتباط برقرار کند. اجرای واقعی فرمان به کابل، کانکتور، Gi-board، کنترلر ماشین، مدار تغذیه و مجموعه دابی وابسته است؛ بنابراین خرابی ارتباط یا عدم حرکت وردها نباید فقط به پنل نسبت داده شود.

جدول سازگاری پنل DCC-P

شناسایی نسخه صحیح و جلوگیری از سفارش اشتباه


• نوشته‌های DCC-P، 669491-، CN1 و لوگوی TSUDAKOMA با نمونه تطبیق داده شوند.

• خط تیره پایانی کد حذف نشود و بخش پسوند یا Revision از Parts Book استعلام گردد.

• تعداد و آرایش ۹ کلید، سه چراغ TX/RX/ERROR، چهار پیچ و شکل بریدگی سمت CN1 مقایسه شود.

• مدل، شماره ماشین و ماه ساخت از پلاک دستگاه ثبت شود؛ تسوداکوما این اطلاعات را برای سفارش قطعه درخواست می‌کند.

• پیکربندی Gi-board، نوع سیستم دابی، زبان پنل و نقشه کابل CN1 بررسی شود.

• از پشت پنل، PCB، کانکتور و هر برچسب Revision عکس واضح تهیه شود.


نشانه‌های نیاز به بازرسی و عیب‌یابی


• خاموش‌ماندن RX هنگام اتصال پنل به ماشین یا روشن‌ماندن ERROR

• عدم واکنش TX هنگام فشردن کلیدهای عملکردی یا واکنش نامنظم کلیدها

• اجرا نشدن LEVEL-D/U یا ONE BY ONE با وجود شرایط مجاز سرویس

• بازگشت نادرست به اولین پیک پس از STEP RESET یا باقی‌ماندن عملکرد پس از FUNCTION RESET

• آلودگی، اکسیدشدگی، لق‌شدن CN1، شکستگی سوکت، آسیب سیم یا نفوذ رطوبت


نصب، نگهداری و ایمنی


1. تعمیرات الکتریکی فقط توسط فرد واجد صلاحیت انجام شود. کلید اصلی ماشین را خاموش، انرژی‌ها را ایزوله و تابلوی «در حال تعمیر» نصب کنید.

2. قبل از بازکردن، از جهت نصب، اتصال CN1، مسیر کابل، پشت پنل و برچسب‌ها عکس بگیرید و شماره کابل را ثبت کنید.

3. کانکتور را از بدنه خود سوکت بگیرید؛ از کشیدن کابل، خم‌کردن پین‌ها، سوراخ‌کاری یا اعمال فشار به PCB خودداری کنید.

4. سطح پنل و اطراف کلیدها را خشک و بدون پرز تمیز کنید. از مایع یا حلالی که وارد کلیدها و کانکتور شود استفاده نشود.

5. پس از نصب، پیوستگی اتصال، وضعیت TX/RX/ERROR و عملکرد هر کلید را در حالت سرویس و طبق دفترچه همان ماشین کنترل کنید.

6. هنگام آزمایش، تنها یک نفر مسئول کار با کلیدها باشد، دست‌ها خشک باشند و هیچ فرد یا ابزار در محدوده خطر ورد و دابی قرار نگیرد.


اطلاعات لازم برای استعلام از فراتکس پارتس


• عکس واضح نمای جلو، پشت PCB، CN1 و تمام برچسب‌های DCC-P و 669491-

• مدل کامل ماشین TSUDAKOMA، شماره ماشین و ماه ساخت از روی پلاک

• نام و شماره Parts Book یا دفترچه B368-1 و مشخصات Gi-board

• وضعیت چراغ‌های TX، RX و ERROR و شرح دقیق کلیدی که پاسخ نمی‌دهد

• عکس کابل و سوکت مقابل، تعداد پین‌ها و سوابق تعمیر یا تعویض قبلی


پرسش‌های متداول

استعلام فنی و سفارش از فراتکس پارتس

برای استعلام پنل کنترل دابی DCC-P کد 669491-، عکس نمای جلو و پشت، کد کامل، مدل و شماره ماشین، ماه ساخت، Parts Book، مشخصات Gi-board و وضعیت چراغ‌های ارتباطی را برای کارشناسان فراتکس پارتس ارسال کنید. این اطلاعات از سفارش پنل با Revision یا رابط نامنطبق جلوگیری می‌کند.

منابع فنی رسمی


• TSUDAKOMA ZAX Air Jet Loom Maintenance Manual — Electrical Adjustment — B368-1، بخش 2.4 DCC-P: نام و عملکرد کلیدها و چراغ‌های ارتباطی

• TSUDAKOMA B368-1، بخش Outline of Electrical Components: معرفی DCC-P به‌عنوان Dobby control panel

• راهنمای رسمی TSUDAKOMA برای سفارش قطعات، ارائه اطلاعات پلاک و دریافت Parts Catalog

• فرم رسمی TSUDAKOMA برای استعلام قطعات ماشین‌آلات نساجی

• بخش رسمی ماشین‌آلات نساجی TSUDAKOMA


یادداشت تحریریه: کاربرد و عملکرد DCC-P از دفترچه OEM کد B368-1 استخراج شده است. سازگاری با نسل‌های دیگر ZAX و بخش تکمیلی کد پس از خط تیره در منبع رسمی عمومی تأیید نشد و عمداً حدس زده نشده است.
