مجموعه انکودر شفت سوداکوما Tamagawa FA-CODER کد 625915AB

انکودر سوداکوما 625915AB چیست؟

انکودر دوار حسگری است که جابه‌جایی زاویه‌ای شفت را به سیگنال الکتریکی تبدیل می‌کند. Tamagawa Seiki در معرفی رسمی FA-CODER، انکودرها را حسگرهای اندازه‌گیری دورانی معرفی می‌کند و توضیح می‌دهد که نوع افزایشی، پالس‌هایی متناسب با حرکت و سرعت چرخش تولید می‌کند. با این حال نوع خروجی، تعداد پالس، ولتاژ و پین‌آوت این سفارش خاص در منبع رسمی عمومی پیدا نشد؛ بنابراین این مقادیر نباید از روی ظاهر یا کد پایه حدس زده شوند.

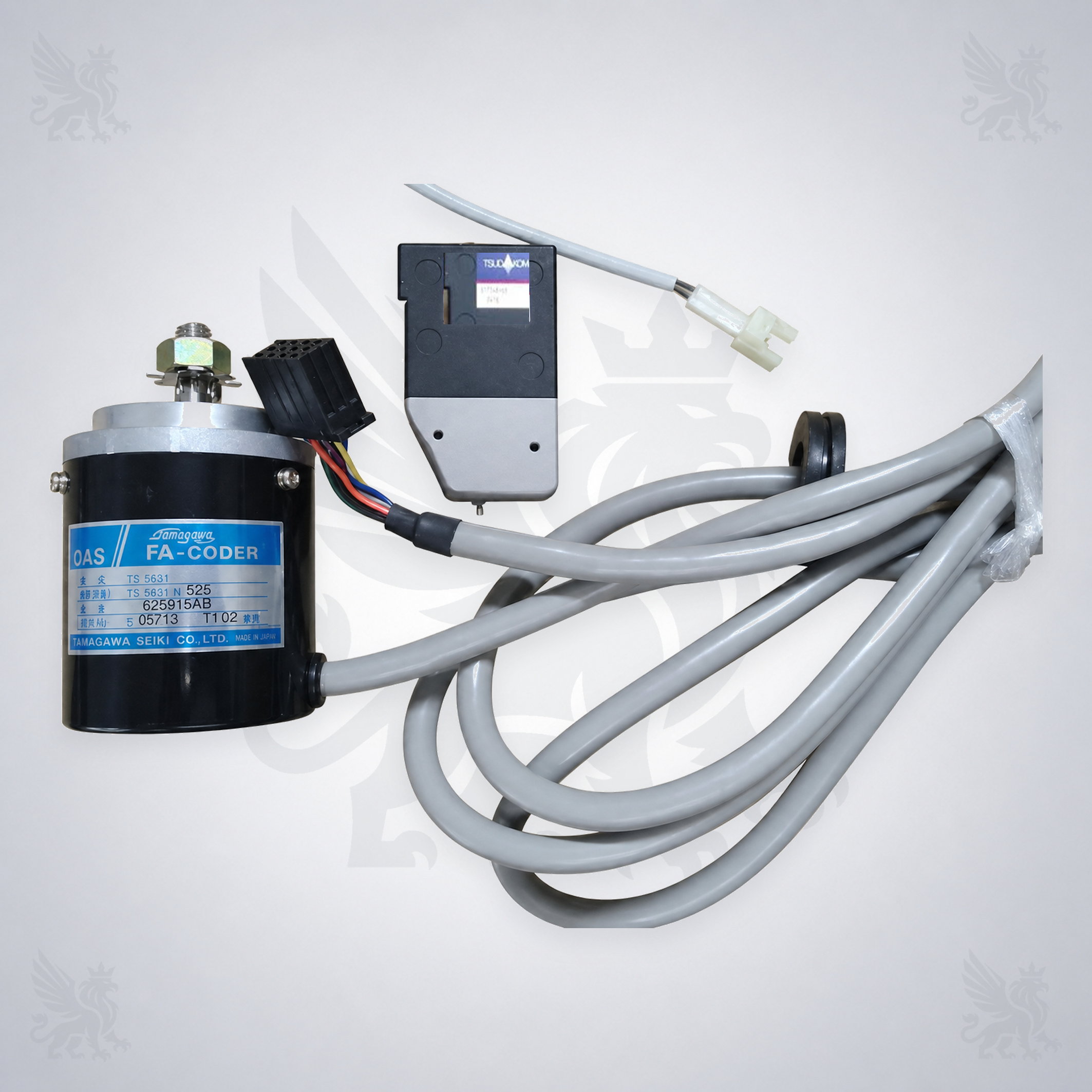

در تصویر مرجع کد 625915AB و مدل TS5631N525 روی پلاک انکودر خوانده می‌شود. ماژول و دسته‌سیم نیز در تصویر حضور دارند؛ موجودی و اقلام همراه باید هنگام استعلام به‌صورت جداگانه تأیید شود.

نقش قطعه در سیستم ماشین بافندگی

این قطعه حرکت شفت متصل را برای سامانه کنترل قابل اندازه‌گیری می‌کند تا کنترلر بتواند موقعیت یا سرعت مکانیزم را پایش کند. عملکرد صحیح آن به هم‌راستایی شفت و کوپلینگ، سلامت یاتاقان‌های مجاور، اتصال مکانیکی بدون بار اضافی، کابل سالم، سوکت بدون خوردگی و مسیر سیم‌کشی کم‌نویز وابسته است. خرابی در یکی از این اجزای مجاور می‌تواند علائمی شبیه خرابی خود انکودر ایجاد کند.

جدول سازگاری و وضعیت تأیید

روش شناسایی نسخه صحیح


• کد کامل 625915AB با حفظ پسوند AB از روی Parts Book یا سابقه فنی ماشین کنترل شود.

• مدل روی پلاک TS5631N525 با نمونه بازشده مقایسه شود؛ شباهت نام FA-CODER کافی نیست.

• قطر، طول و فرم انتهای شفت، محل خار یا چرخ‌دنده، قطر فلنج و آرایش سوراخ‌های نصب بررسی شود.

• تعداد خانه‌ها و پین‌های سوکت، رنگ‌بندی سیم‌ها، طول و مسیر کابل و وجود ماژول رابط ثبت شود.

• جهت نصب، محل عبور کابل و هر فاصله‌گذار یا بست پیش از بازکردن عکس‌برداری شود.

• مدل کامل، عرض کار، سال ساخت و شماره سریال ماشین از روی پلاک دستگاه ارسال شود.


نشانه‌هایی که بازرسی انکودر را ضروری می‌کنند


• خطای تکرارشونده موقعیت یا سرعت، ناپایداری سیگنال و توقف نامنظم در یک موقعیت دورانی

• تغییر رفتار با حرکت‌دادن کابل یا سوکت، قطعی لحظه‌ای و آثار خوردگی یا شل‌شدن کانکتور

• صدای غیرعادی، لقی شفت، گیرکردن مکانیکی یا آثار ضربه در فلنج و کوپلینگ

• افزایش خطا پس از سرویس مکانیکی، تعویض کوپلینگ یا جابه‌جایی مسیر کابل قدرت


نکات نصب، نگهداری و ایمنی


1. ماشین را متوقف و انرژی‌های الکتریکی و مکانیکی را طبق روش قفل و برچسب‌گذاری واحد نگهداری ایزوله کنید.

2. پیش از بازکردن، جهت انکودر، وضعیت شفت، کوپلینگ، بست‌ها، سوکت و مسیر کابل را ثبت کنید.

3. طبق راهنمای رسمی Tamagawa، به شفت ضربه وارد نکنید و کوپلینگ را دقیقاً هم‌راستا کنید؛ بار بیش از حد می‌تواند به دیسک یا یاتاقان آسیب بزند.

4. کوپلینگ صلب یا نصب تحت تنش را بدون تأیید دستورالعمل ماشین به‌کار نبرید و درپوش انکودر را باز نکنید.

5. کابل را از له‌شدگی، کشش، خم تند، تماس با لبه برنده و مجاورت نامناسب با کابل‌های قدرت محافظت کنید.

6. اتصال شیلد و ارت، پین‌آوت و ولتاژ را فقط از نقشه و دستورالعمل همان نسخه کنترل کنید؛ هیچ مقدار الکتریکی از روی ظاهر حدس زده نشود.

7. پس از نصب، مکانیزم ابتدا دستی و سپس با حرکت آهسته آزمایش شود و صحت جهت، نبود گیر مکانیکی و پایداری بازخورد بررسی گردد.


اطلاعات لازم برای استعلام از فراتکس پارتس

برای کاهش ریسک سفارش نامنطبق، این موارد را ارسال کنید:


• عکس واضح پلاک انکودر و ماژول، نمای کامل کابل، هر دو سوکت، شفت و فلنج

• کد کامل 625915AB و تمام نوشته‌های پلاک، بدون حذف پسوند یا فاصله

• مدل، سال ساخت، عرض کار و شماره سریال ماشین سوداکوما

• شماره آیتم و صفحه مربوط در Parts Book یا عکس همان صفحه

• شرح خطا، زمان وقوع، تعمیرات اخیر و نتیجه کنترل کابل و کوپلینگ


پرسش‌های متداول

منابع فنی


• راهنمای رسمی TSUDAKOMA برای سفارش قطعات و دریافت Parts Catalog

• صفحه رسمی Rotary Encoders و FA-CODER شرکت TAMAGAWA SEIKI

• کاتالوگ رسمی Rotary Encoders شرکت TAMAGAWA SEIKI؛ نکات نصب، هم‌راستایی، بار شفت و سیم‌کشی


یادداشت راستی‌آزمایی: کد 625915AB و مدل TS5631N525 از پلاک تصویر مرجع خوانده شده‌اند. مشخصات منتشرنشده مانند ولتاژ، تعداد پالس، پین‌آوت و سازگاری قطعی با مدل‌های ماشین عمداً حدس زده نشده‌اند.
