| مشخصه | اطلاعات قابل اتکا |
|---|---|
| نام فارسی | بوبین دستگاه لنو سوداکوما کد 620205-75 با پین 620395 |
| نام انگلیسی | TSUDAKOMA Leno Bobbin 620205-75 with Leno Device Pin 620395 |
| کد بوبین | 620205-75 |
| کد پین مرتبط | 620395 |
| نوع قطعه | بوبین لنو با فلنج، بدنه مرکزی، بخش محیطی دندانهدار و بوش مرکزی قابل مشاهده |
| وظیفه عمومی | نگهداری و هدایت نخ در مجموعه لنو و چرخش کنترلشده روی محور یا پین مرتبط |
| سازگاری قطعی | در منابع رسمی عمومی برای کدهای دقیق منتشر نشده است |
| جنس، ابعاد و تلرانس | اعلام نشده؛ اندازهگیری نمونه و مراجعه به Parts Book ضروری است |
| معیار سفارش | کد کامل، پسوند 75، قطر فلنج، عرض بوبین، قطر بوش، فرم بخش محیطی، سمت نصب و شماره سریال ماشین |

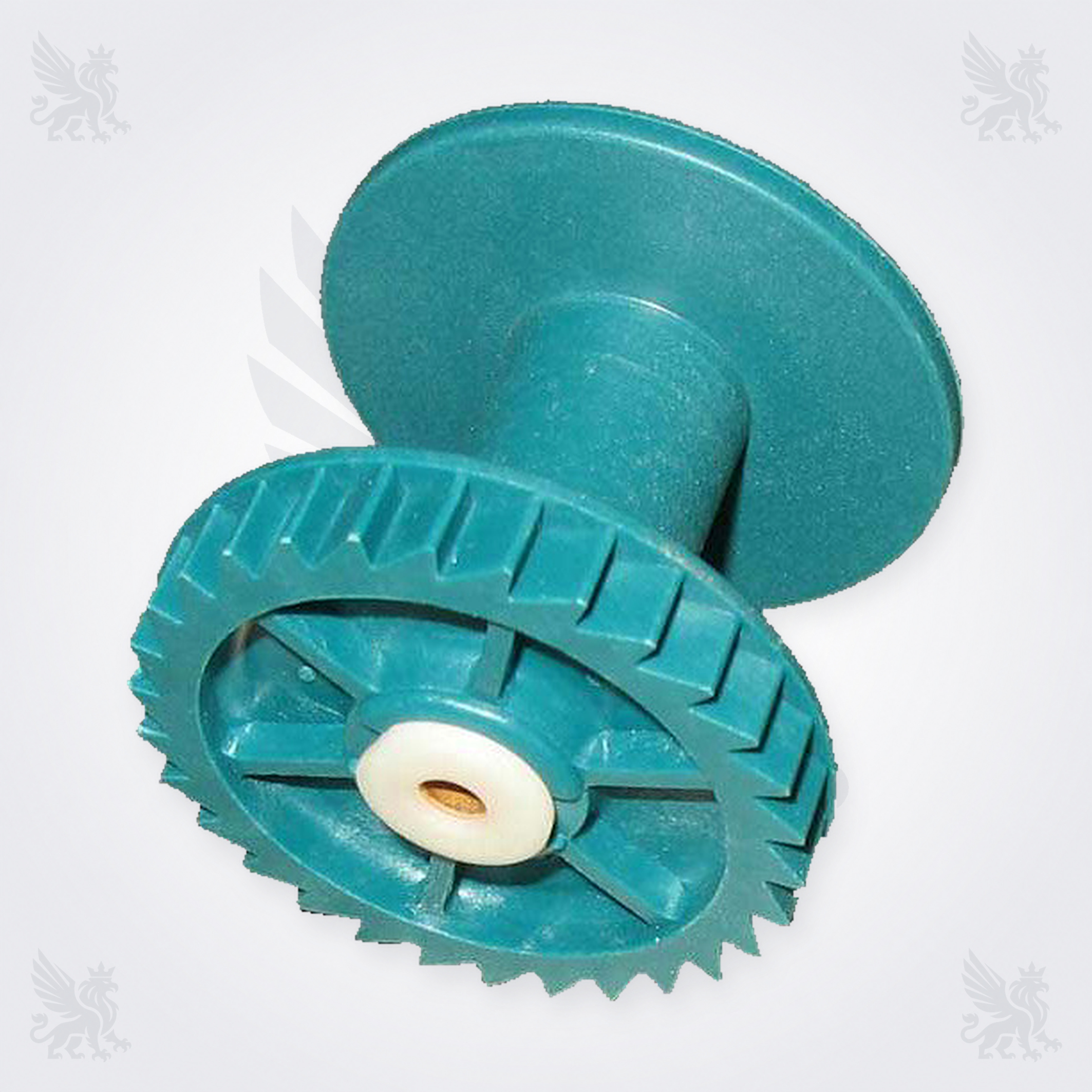

بوبین لنو قطعهای قرقرهمانند در مجموعه ایجادکننده لبه بافت است که نخ لنو را نگهداری میکند و هنگام کار مکانیزم، مسیر خروج نخ را حفظ مینماید. تصویر محصول یک بوبین فلنجدار با بدنه مرکزی، تقویتکنندههای شعاعی، محیط دندانهدار و بوش مرکزی را نشان میدهد. کد 620395 در منابع کاتالوگی به پین دستگاه لنو نسبت داده شده است؛ بااینحال، صفحه مرجع مشخص نمیکند که پین بهصورت مجزا یا داخل مجموعه عرضه میشود. وضعیت اقلام همراه باید پیش از سفارش تأیید شود.
مکانیزم لنو با درگیرکردن و پیچاندن نخهای کناره، به شکلگیری لبه پایدار پارچه کمک میکند. بوبین باید بدون گیرکردن روی محل خود حرکت کند و نخ را بدون بریدگی، پرزدهی یا تغییر ناگهانی کشش عبور دهد. پین، بوش، نگهدارنده بوبین، راهنمای نخ و قطعات محرک مجاور باید بهعنوان یک مجموعه بررسی شوند.
سوداکوما در توضیحات رسمی فناوری لنو سیارهای به سرعت دورانی زیاد و انتقال ارتعاش ماشین به نگهدارنده بوبین اشاره میکند. این اطلاعات اهمیت کنترل ترک، بالانس و لقی مجموعه را نشان میدهد، اما جنس یا مشخصات ابعادی کدهای 620205-75 و 620395 را تعیین نمیکند.
| کد | مدلهای ثبتشده در منابع کاتالوگی | وضعیت انتشار | کنترل پیش از سفارش |
|---|---|---|---|
| 620205-75 | ZA103 / ZA203 / ZA209 / ZAX | نیازمند تأیید Parts Book | پسوند 75، قطر بوش، ابعاد فلنج و فرم محیط بوبین |
| 620395 | ZA205 / ZA209 / ZAX | نیازمند تأیید Parts Book | قطر و طول پین، محل نصب و تطبیق با بوش نمونه |
| مدلهای جدیدتر یا پسوندهای دیگر | ZAX-E / ZAX-N / ZAX9100 / ZAX9200 / ZAX001neo / ZW | جایگزینی مستقیم تأیید نشده است | کد دقیق در Parts Book همان شماره سریال بررسی شود |
این علائم بهتنهایی خرابی بوبین را ثابت نمیکنند. پین، بوش، نگهدارنده، راهنمای نخ، قطعات محرک، کشش نخ و همراستایی مجموعه باید همزمان بررسی شوند. ادامه کار با قطعه ترکخورده یا خارج از بالانس میتواند لرزش و آسیب ثانویه را افزایش دهد.
خیر. 620205-75 به بوبین لنو و 620395 به پین مرتبط دستگاه لنو نسبت داده شده است. هنگام استعلام مشخص کنید کدام قطعه یا مجموعه کامل مورد نیاز است.
خیر. ارتباطهایی برای برخی مدلها در منابع کاتالوگی ثبت شده، اما سازگاری نهایی باید با کد کامل، Parts Book و شماره سریال همان ماشین تأیید شود.
خیر. قطر بوش، عرض بوبین، ابعاد فلنج، فرم محیط، جهت نصب و پین مرتبط میتوانند متفاوت باشند؛ اندازهگیری و تطبیق کد ضروری است.
خیر. لقی پین یا بوش، خرابی نگهدارنده، نصب نادرست، آلودگی، کشش نامناسب نخ یا سایش قطعات محرک نیز میتواند لرزش ایجاد کند.
برای بررسی دقیق، کد 620205-75، کد پین 620395، عکس دو سمت قطعه، ابعاد بوش و فلنج، مدل و شماره سریال ماشین را ارسال کنید. کارشناسی بر پایه این اطلاعات، خطر سفارش بوبین یا پین نامنطبق را کاهش میدهد.
یادداشت تحریریه: منابع رسمی بالا فناوری و روش سفارش قطعات را توضیح میدهند، اما کدهای دقیق 620205-75 و 620395 در اسناد رسمی عمومی قابل جستوجو یافت نشدند. نسبت کدها به مدلهای جدول از منابع کاتالوگی برای راهنمای تحقیق استخراج شده و باید پیش از سفارش با Parts Book همان ماشین تأیید شود.
