قطعه 620344 با عنوان TSUDAKOMA Shaft برای ماشین بافندگی سوداکوما معرفی شده است. تصویر مرجع دو قطعه یا فرم مرتبط را نشان میدهد: قطعه بالایی دارای بدنه پلهای و دو سوراخ عرضی است و قطعه پایینی علاوه بر بدنه پلهای، یک سوراخ عرضی و شیار طولی ماشینکاریشده دارد. مدل دقیق ماشین و محل نصب این کد در منابع عمومی رسمی اعلام نشده و تطبیق نهایی باید با Parts Book و نمونه بازشده انجام شود.
| نام فارسی | شفت مکانیکی سوداکوما کد 620344 |
|---|---|
| نام انگلیسی | TSUDAKOMA Mechanical Shaft 620344 |
| کد فنی | 620344 |
| نوع قطعه | شفت استوانهای پلهای با سوراخها و شیارهای ماشینکاریشده |
| ماشین سازگار | ماشینهای بافندگی سوداکوما؛ مدل و سال ساخت دقیق نیازمند Parts Book |

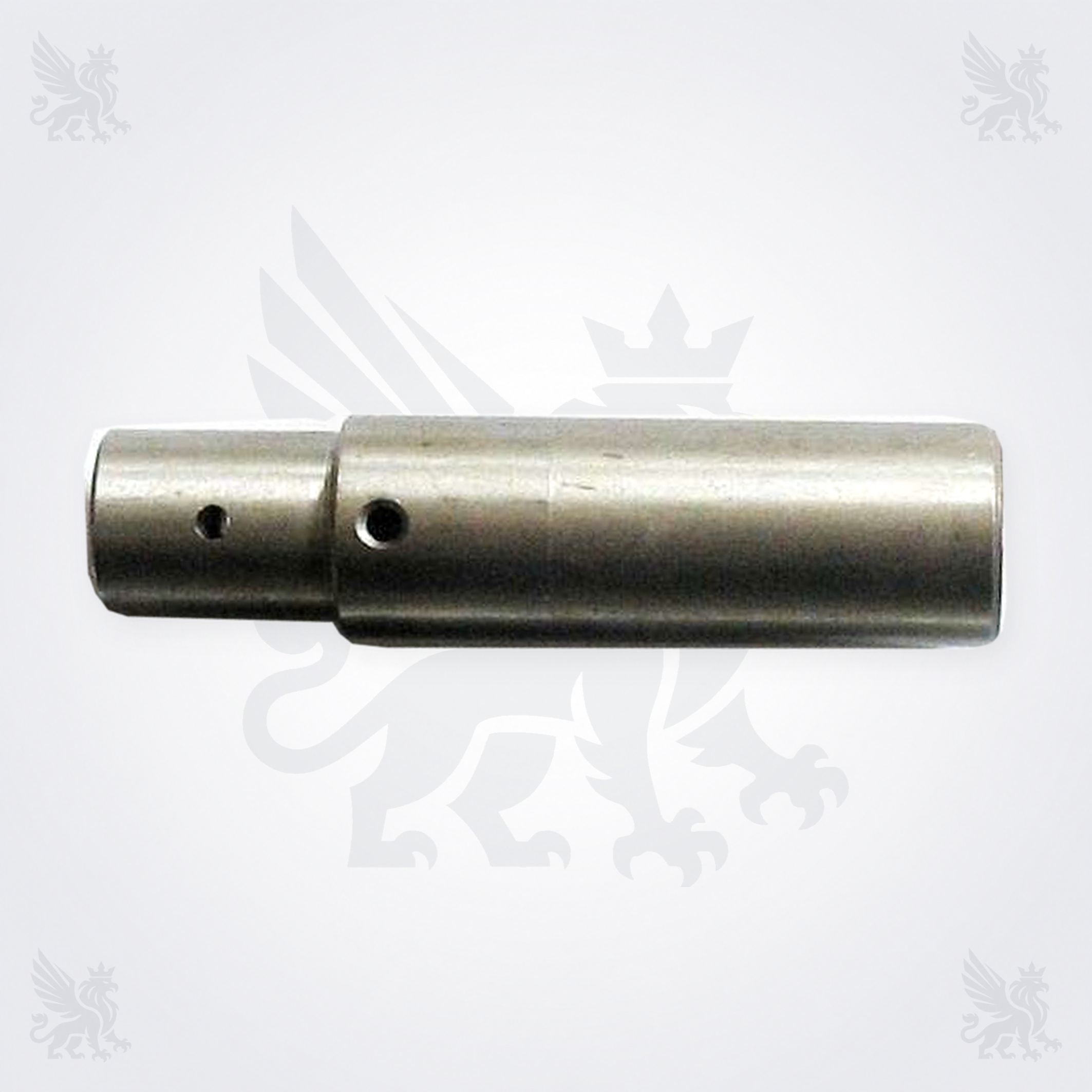

| قطعه بالایی در تصویر | بدنه پلهای با دو سوراخ عرضی در دو قطر متفاوت |

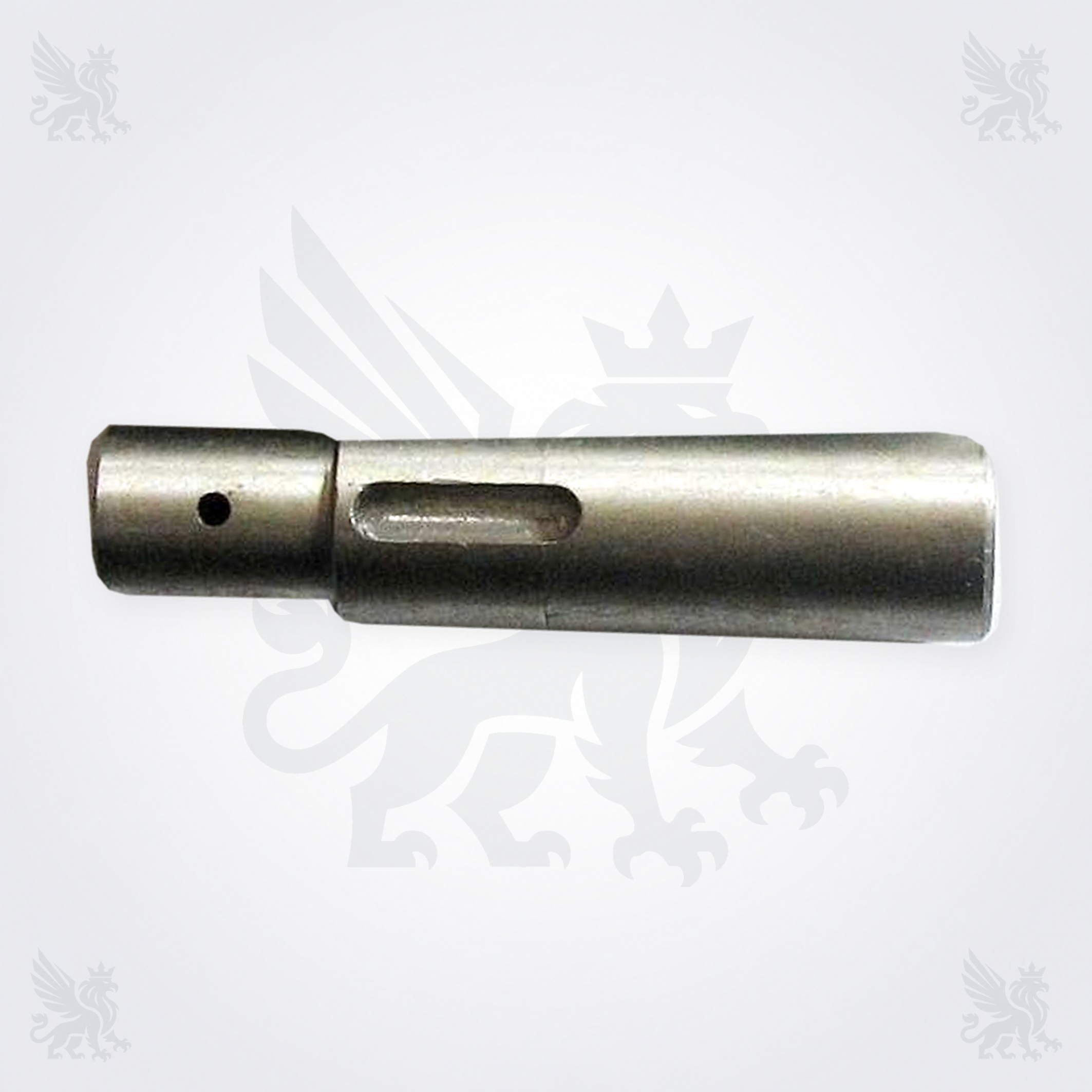

| قطعه پایینی در تصویر | بدنه پلهای با یک سوراخ عرضی و یک شیار طولی روی قطر بزرگتر |
| ابعاد، جنس و سختی | در منابع عمومی رسمی اعلام نشده؛ اندازهگیری و تطبیق فنی ضروری است |
| معیار اصلی سفارش | کد 620344، طول، قطرهای پلهای، موقعیت سوراخها، ابعاد شیار، سمت نصب و شماره سریال ماشین |
شفت یک عضو استوانهای دقیق است که بسته به محل نصب میتواند برای نگهداری، هممحورکردن، هدایت یا انتقال حرکت میان اجزای مکانیکی بهکار رود. فرم پلهای 620344 امکان قرارگیری در نشیمنهایی با قطر متفاوت را فراهم میکند و سوراخها یا شیار روی بدنه برای درگیری با پین، بست، خار یا عضو متصل طراحی میشوند. چون نقشه انفجاری عمومی این کد پیدا نشد، نقش اختصاصی هر سوراخ و شیار نباید فقط از روی عکس تعیین شود.
| ویژگی | قطعه بالایی | قطعه پایینی |
|---|---|---|
| ساختار بدنه | استوانه پلهای با قطر کوچک و بزرگ | استوانه پلهای با قطر کوچک و بزرگ |
| سوراخ عرضی قابل مشاهده | دو سوراخ در دو بخش بدنه | یک سوراخ روی بخش باریک |
| شیار طولی | در نمای منتشرشده دیده نمیشود | یک شیار کشیده روی بخش قطور |
| نکته سفارش | تعداد و فاصله سوراخها کنترل شود | طول، عرض، عمق و جهت شیار کنترل شود |
در یک مجموعه ماشین بافندگی، عملکرد صحیح شفت به همراستایی با بوش یا یاتاقان، فیت صحیح قطرها، موقعیت دقیق پین یا خار و سلامت قطعات متصل وابسته است. سایش قطر نشیمن، تغییر موقعیت سوراخ یا شیار و تاببرداشتن محور میتواند باعث لقی، ضربه یا حرکت نامنظم مجموعه شود.
| ماشین یا خانواده | وضعیت | کنترل پیش از سفارش |
|---|---|---|
| ماشین بافندگی سوداکوما | برند و کاربرد کلی ثبتشده است | کد 620344 و Parts Book همان ماشین |
| مدل و سال ساخت مشخص | در منابع عمومی برای این کد تأیید نشده است | پلاک، شماره سریال، محل نصب و نقشه انفجاری |
| شفت ظاهراً مشابه | جایگزینی مستقیم تأیید نشده است | تمام قطرها، طولها، سوراخها، شیار و جهت نصب |
صفحه مرجع هر دو را زیر یک کد نشان میدهد، اما درباره بستهبندی یا فروش جفتی توضیح رسمی ندارد. هنگام سفارش باید قطعه بالایی، پایینی یا نیاز به هر دو صریحاً اعلام شود.
قطعه بالایی دو سوراخ عرضی قابل مشاهده دارد؛ قطعه پایینی یک سوراخ عرضی و یک شیار طولی روی بخش قطور دارد.
خیر. کاربرد کلی برای ماشین بافندگی سوداکوما ثبت شده، اما مدل و سال ساخت دقیق در منبع عمومی رسمی مشخص نشده است و باید از Parts Book استخراج شود.
خیر. علاوه بر قطر و طول، موقعیت سوراخ، ابعاد شیار، فیت نشیمن، جهت نصب و سازگاری با اجزای مجاور باید یکسان باشد.
یادداشت راستیآزمایی: عنوان Shaft و کد 620344 از صفحه مرجع محصول استخراج شد. جستوجوی کد کامل در منابع عمومی، مدل دقیق ماشین، نقشه نصب، جنس، سختی و اندازههای فنی را مشخص نکرد؛ بنابراین این موارد حدس زده نشدهاند. راهنمای رسمی سازنده نیز برای سفارش قطعات، ارائه اطلاعات پلاک ماشین و درخواست Parts Catalog را توصیه میکند.
