سروو موتور یاسکاوا TMC مدل USASEM-08TF12-D با شناسه 627118B یک موتور AC سروو صنعتی با دو مجموعه کابل و کانکتور مجزا است. کد خواندهشده از پلاک واقعی موتور USASEM-08TF12-D است؛ عبارت USAREM-08TF12-C درجشده در عنوان مرجع با پلاک یکسان نیست. بنابراین سفارش باید بر پایه پلاک موتور، شماره سریال، مشخصات مکانیکی، نوع کانکتورها و مدل سرووپک انجام شود و جایگزینی مستقیم دو کد تأیید نشده است.
| مشخصه | اطلاعات |
|---|
| نام فارسی | سروو موتور یاسکاوا TMC |
| نام انگلیسی | YASKAWA TMC AC Servo Motor USASEM-08TF12-D |
| کد خواندهشده از پلاک | USASEM-08TF12-D |
| شناسه TMC برای استعلام | 627118B — نیازمند تأیید در مستندات ماشین |
| کد متفاوت در عنوان مرجع | USAREM-08TF12-C — با پلاک واقعی یکسان نیست |
| سازنده روی پلاک | YASKAWA ELECTRIC |
| نوع قطعه | AC Servo Motor / سروو موتور جریان متناوب |
| اتصالات قابل مشاهده | یک کانکتور چندپین آبی داخل قاب فلزی و یک کانکتور ششکنتاکت روشن |
| کارکرد عمومی | ایجاد حرکت کنترلشده در همکاری با سرووپک و مدار بازخورد متناسب |
| وضعیت سازگاری | ماشین مشخص تأیید نشده؛ جایگزینی مستقیم تنها با شباهت ظاهری یا شناسه 627118B مجاز نیست |
| معیار اصلی سفارش | پلاک کامل، شماره سریال، مدل سرووپک، ابعاد و جهت شفت، پایه نصب، کابلها، کانکتورها و محل نصب TMC |
سروو موتور یاسکاوا USASEM-08TF12-D چیست؟

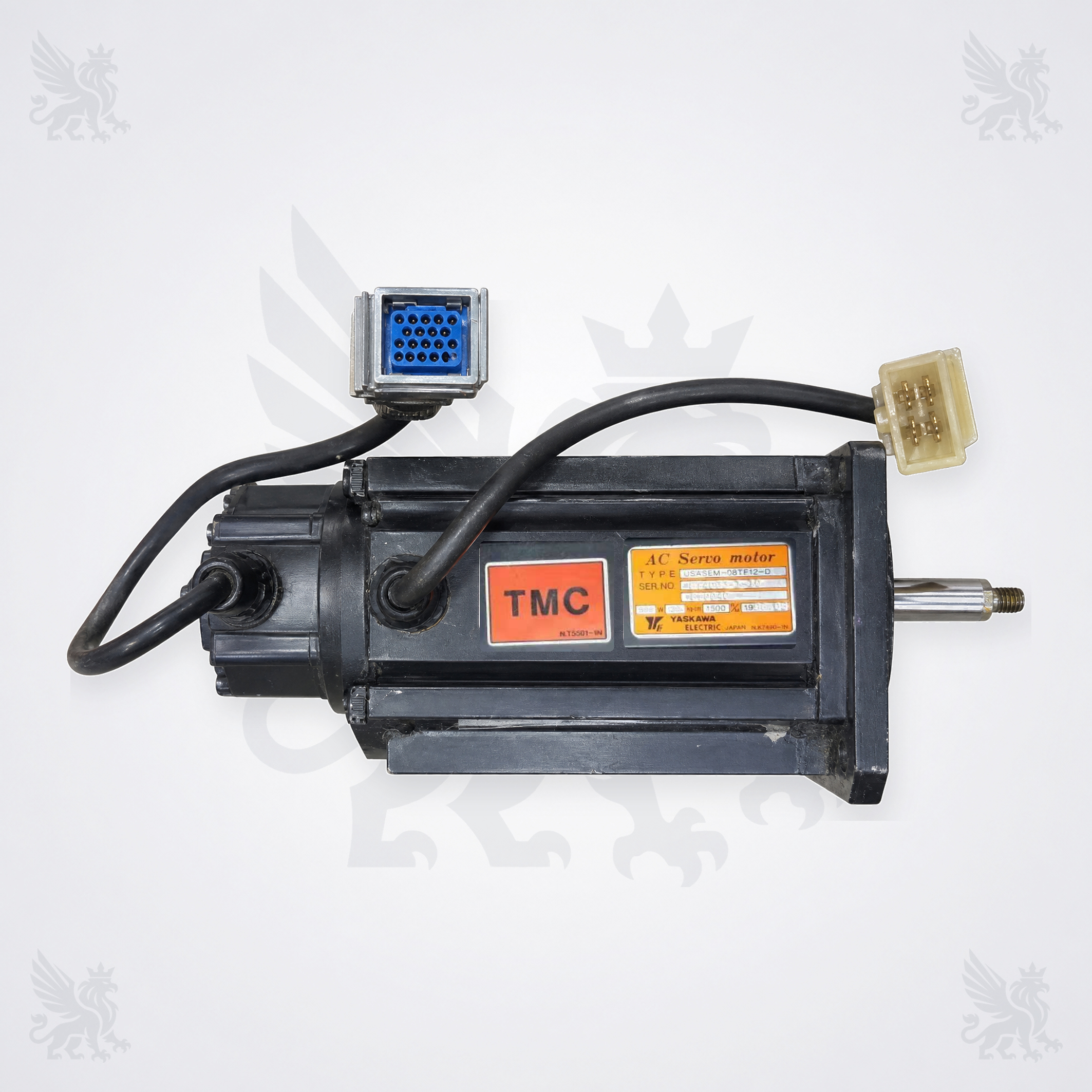

این قطعه یک سروو موتور AC از خانواده USASEM یاسکاوا است. سروو موتور در کنار سرووپک و مدار بازخورد، حرکت کنترلشده محور را ایجاد میکند. روی نمونه، پلاک نارنجی یاسکاوا، نشان TMC، شفت خروجی، فلنج نصب، دو خروجی کابل و دو کانکتور متفاوت دیده میشود. اسناد رسمی یاسکاوا خانواده USASEM را در مجموعه موتورهای سروو معرفی میکنند، اما برای پسوند سفارشی 08TF12-D و کاربرد TMC باید پلاک و مستندات همان ماشین ملاک قرار گیرند.
- کد اصلی قابل خواندن روی پلاک: USASEM-08TF12-D؛
- سازنده ثبتشده روی پلاک: YASKAWA ELECTRIC؛
- نشان کاربردی قابل مشاهده: TMC؛
- شناسه مورد استفاده برای استعلام: 627118B؛
- دو مجموعه کابل و کانکتور که باید از نظر شکل، تعداد کنتاکت و سیمبندی تطبیق داده شوند.
نقش موتور در سامانه سروو و اجزای مرتبط
سروو موتور بهتنهایی یک جایگزین مستقل نیست. عملکرد آن به سرووپک سازگار، کابل قدرت، مسیر بازخورد، تنظیمات کنترل، کوپلینگ و بار مکانیکی محور وابسته است. سرووپک فرمان حرکت را به موتور میرساند و اطلاعات بازخورد برای کنترل موقعیت یا سرعت به سیستم بازمیگردد. به همین دلیل خرابی کابل، کانکتور، کوپلینگ، تغذیه یا خود سرووپک میتواند علامتی شبیه خرابی موتور ایجاد کند.
جدول سازگاری و وضعیت تأیید
| سامانه / کد | وضعیت | کنترل پیش از سفارش |
|---|
| YASKAWA USASEM Series | خانواده موتور در اسناد رسمی تأیید شده است | پسوند کامل، سرووپک و مشخصات پلاک همان موتور بررسی شود |
| USASEM-08TF12-D | روی پلاک نمونه تأیید شده است | شماره سریال، شفت، پایه، کابلها و کانکتورها با قطعه موجود یکسان باشند |
| TMC / 627118B | شناسه استعلام؛ سازگاری ماشینی تأیید نشده است | Parts Book، نقشه برق، پلاک ماشین و محل نصب TMC ارائه شود |
| USAREM-08TF12-C | با پلاک تصویر مغایرت دارد | جایگزینی مستقیم تأیید نشده؛ دو خانواده و دو پسوند متفاوت در نظر گرفته شوند |
هشدار تطبیق کد: پلاک موتور USASEM-08TF12-D است، نه USAREM-08TF12-C. تفاوت حروف خانواده و پسوند میتواند به تفاوت مشخصات، بازخورد، شفت، سیمبندی یا سرووپک مربوط باشد. بدون مستندات فنی ماشین، این دو کد نباید جایگزین مستقیم فرض شوند.
روش شناسایی نسخه صحیح
شباهت بدنه موتورهای سروو برای انتخاب قطعه کافی نیست. عکس واضح از پلاک باید بدون بازنویسی یا حدس خوانده شود و سپس مشخصات مکانیکی و الکتریکی قابل مشاهده با موتور موجود مقایسه شوند.
- کد کامل USASEM-08TF12-D همراه با تمام حروف و خط تیرهها؛
- شماره سریال روی پلاک و هر کد درجشده روی برچسب TMC؛
- قطر، طول، رزوه و جهت شفت و وجود یا نبودن خار؛
- ابعاد فلنج، فاصله سوراخهای نصب و جهت قرارگیری موتور؛
- تعداد کابلها، محل خروج آنها و شکل دقیق هر دو کانکتور؛
- مدل کامل سرووپک، کد کابلها، نقشه برق و محل نصب در ماشین؛
- مدل، سال ساخت و شماره سریال ماشین و صفحه مرتبط Parts Book.
نشانههای نیاز به بررسی موتور و سامانه سروو
آلارم سرووپک، حرکت ناپایدار، صدای غیرعادی، داغشدن، توقف محور، خطای بازخورد یا آسیب کانکتور میتواند نیاز به بررسی ایجاد کند. این نشانهها بهتنهایی خرابی موتور را ثابت نمیکنند و باید کل زنجیره کنترل و انتقال حرکت بررسی شود.
- کد و تاریخچه آلارم سرووپک پیش از قطع برق ثبت شود.
- کابلهای قدرت و بازخورد، قفل کانکتورها، خمشدگی و آلودگی بررسی شوند.
- شفت، کوپلینگ، یاتاقانهای محور و گیر مکانیکی بار بازدید شوند.
- آسیب حرارتی، تغییر رنگ، بوی سوختگی یا ورود روغن و رطوبت ثبت شود.
- آزمایشهای الکتریکی فقط طبق دستورالعمل همان موتور و سرووپک انجام شوند.
نصب، نگهداری و ایمنی
- برق اصلی و انرژیهای مکانیکی ماشین پیش از کار ایزوله و سرووپک تخلیه شود.
- از وضعیت نصب، جهت شفت، مسیر کابلها و محل هر کانکتور عکس گرفته شود.
- موتور با ابزار و مهار متناسب وزن آن جابهجا شود و از گرفتن کابلها خودداری شود.
- برای جا زدن کوپلینگ به شفت ضربه وارد نشود و هممحوری مطابق دستورالعمل ماشین کنترل شود.
- کابلها تحت کشش، پیچش یا شعاع خمش نامناسب قرار نگیرند و کانکتورها با فشار اجباری متصل نشوند.
- مقادیر گشتاور پیچ، پارامتر درایو و سیمبندی فقط از دفترچه همان نسخه استخراج شوند.
- پس از نصب، محور ابتدا در حالت مجاز سرویس یا حرکت آهسته و بدون بار تولیدی کنترل شود.
اطلاعات لازم برای استعلام از فراتکس پارتس
- عکس واضح و مستقیم از پلاک یاسکاوا و برچسب TMC؛
- کد پلاک USASEM-08TF12-D و شماره سریال کامل؛
- شناسه 627118B همراه با مدرک محل درج آن در ماشین؛
- عکس هر دو کانکتور از روبهرو و نمای کامل کابلها؛
- مدل سرووپک، عکس پلاک ماشین، شماره سریال و صفحه Parts Book؛
- شرح آلارم، جهت محور، نوع اتصال شفت و ابعاد محل نصب.
پرسشهای متداول
کد صحیح موتور داخل تصویر چیست؟
کد قابل خواندن روی پلاک واقعی USASEM-08TF12-D است. این کد باید مبنای اصلی شناسایی باشد.
آیا USAREM-08TF12-C جایگزین این موتور است؟
جایگزینی مستقیم تأیید نشده است. نام خانواده و پسوند با پلاک موتور تفاوت دارد و باید مشخصات کامل دو نسخه بررسی شود.
آیا 627118B کد سازنده یاسکاوا است؟
در پلاک قابل مشاهده، کد 627118B ثبت نشده است؛ بنابراین در این محتوا فقط بهعنوان شناسه TMC برای استعلام نگه داشته میشود و نیازمند مدرک ماشین است.
آیا شباهت کانکتورها برای خرید کافی است؟
خیر. کد پلاک، شماره سریال، سرووپک، سیمبندی، شفت، فلنج و محل نصب باید علاوه بر کانکتورها تطبیق داده شوند.
آلارم سرووپک به معنی خرابی موتور است؟
همیشه خیر. کابل، کانکتور، مدار بازخورد، تنظیمات، تغذیه و گیر مکانیکی محور نیز میتوانند آلارم یا توقف ایجاد کنند.
برای استعلام سروو موتور یاسکاوا TMC مدل USASEM-08TF12-D، عکس پلاک، شماره سریال، شناسه 627118B، مدل سرووپک، تصاویر کانکتورها و پلاک ماشین را برای کارشناسان فراتکس پارتس ارسال کنید تا اختلاف کد و سازگاری فنی پیش از سفارش بررسی شود.
