برد کنترل زمان‌بندی پودگذاری SVU3.2 سوداکوما کد 627501-69

برد SVU3.2 سوداکوما 627501-69 چیست؟

SVU3.2 یک واحد کنترل الکترونیکی در بخش پودگذاری ماشین ایرجت ZAX است. دفترچه تعمیر و نگهداری الکتریکی سوداکوما، این واحد را در بخش SVU3.2/AJC-2 معرفی می‌کند و ارتباط آن با Gi-board، سیگنال زاویه میل‌لنگ و شیرهای برقی پودگذاری را توضیح می‌دهد. برد با استفاده از اطلاعات زاویه‌ای انکودر، زمان‌های کنترلی لازم را تولید می‌کند تا اجرای فرمان‌ها با سرعت و سیکل کاری ماشین هماهنگ باشد.

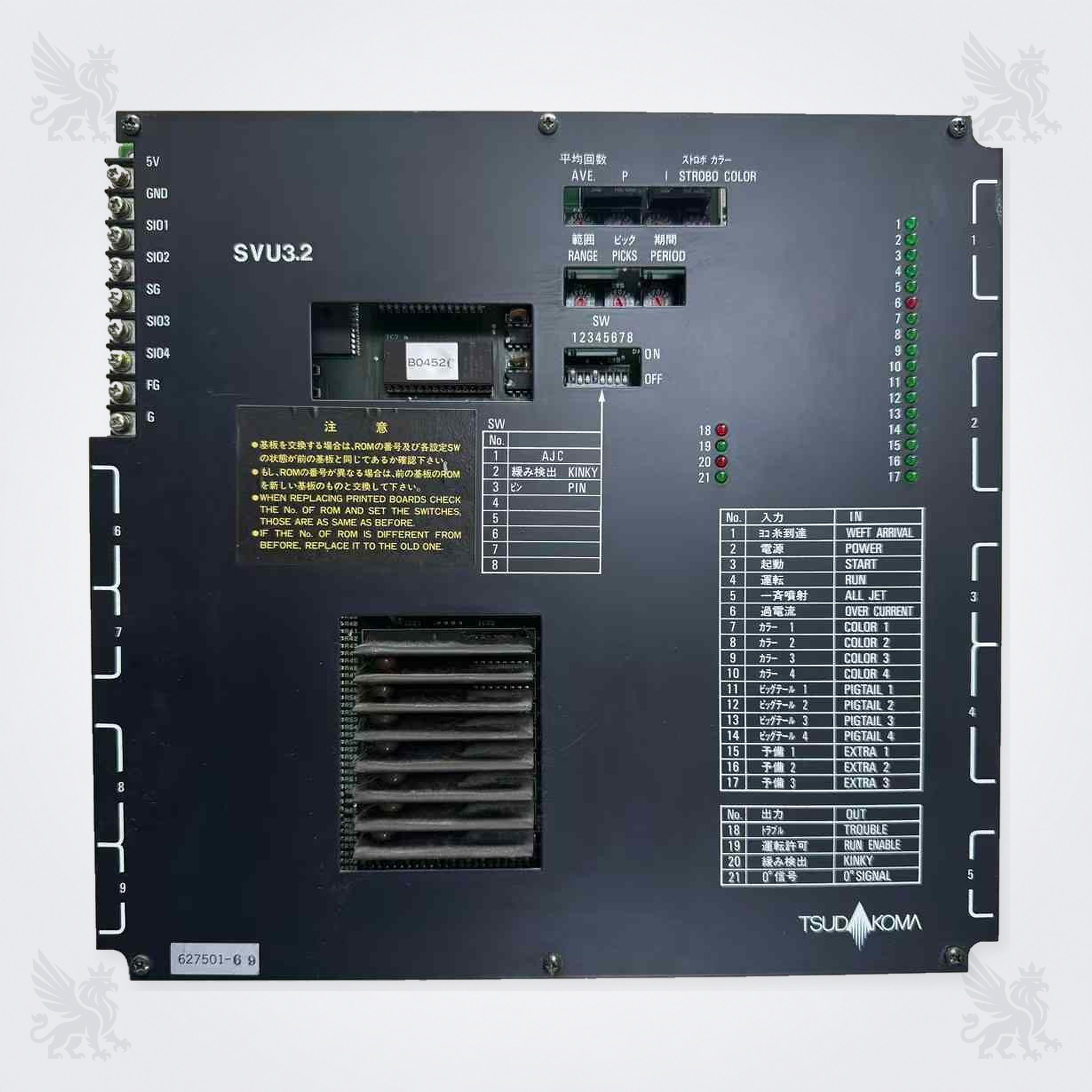

روی پنل واقعی این قطعه، ورودی‌های WEFT ARRIVAL، POWER، START، RUN، ALL JET، OVER CURRENT، COLOR 1–4، PIGTAIL 1–4 و EXTRA 1–3 و خروجی‌های TROUBLE، RUN ENABLE، KINKY و 0° SIGNAL دیده می‌شوند. این نوشته‌ها برای شناسایی مسیرهای عیب‌یابی مفیدند، اما به‌تنهایی مجوز تغییر تنظیم یا سیم‌بندی نیستند.

نقش برد در سامانه پودگذاری و ارتباط با اجزای مجاور

برد SVU3.2 در زنجیره‌ای کار می‌کند که شامل Gi-board، سیگنال زاویه میل‌لنگ از انکودر، شیرهای برقی، هوک‌پین، نازل‌های اصلی و کمکی، ورودی حسگر رسیدن پود و مدارهای حفاظتی است. تعداد و نوع نازل‌ها به مشخصات واقعی ماشین بستگی دارد و نباید برای همه دستگاه‌ها یکسان فرض شود.


• تولید سیگنال‌های زمان‌بندی برای روشن و خاموش شدن شیرهای برقی بخش پودگذاری

• هماهنگ‌سازی فرمان‌ها با زاویه میل‌لنگ و سرعت کار ماشین

• دریافت و نمایش وضعیت‌هایی مانند رسیدن پود، Start، Run، All Jet و Over Current

• ارائه خروجی‌های Trouble، Run Enable، Kinky و سیگنال صفر درجه برای پایش و عیب‌یابی

• پشتیبانی از تنظیمات AJC، تشخیص شلی پود و Strobe Color مطابق پیکربندی و دفترچه همان ماشین


جدول سازگاری برد 627501-69

روش شناسایی نسخه صحیح پیش از خرید


1. برچسب کد 627501-69 و نوشته SVU3.2 روی پنل خوانده و عکاسی شود.

2. شماره یا برچسب ROM داخل پنجره برد ثبت شود؛ دفترچه نیز بر کنترل شماره ROM هنگام تعویض تأکید می‌کند.

3. وضعیت هشت کلید SW/DIP، کنترل‌های RANGE، PICKS، PERIOD، AVE. و STROBO COLOR پیش از بازکردن ثبت شود.

4. ترتیب سیم‌های ترمینال‌های 5V، GND، SI01 تا SI04، SG، FG و G و شماره کانکتورهای جانبی عکس‌برداری شود.

5. مدل دقیق ماشین، شماره سریال، ماه و سال ساخت، عرض کار و پیکربندی تابلو/Gi-board از پلاک و مدارک ماشین استخراج شود.

6. کد و موقعیت قطعه در Parts Book همان ماشین با نمونه بازشده تطبیق داده شود.


نشانه‌هایی که بررسی برد یا مدارهای مرتبط را ضروری می‌کنند


• نبودن یا ناهماهنگی سیگنال‌های زمان‌بندی شیرهای برقی پودگذاری

• عمل‌نکردن برخی خروجی‌ها در Valve Test یا تفاوت نتیجه تست با مدار سالم

• خاموش‌ماندن یا الگوی غیرعادی LEDهای ورودی و خروجی هنگام وجود فرمان واقعی

• خطای مکرر Trouble یا نبود Run Enable بدون علت مکانیکی مشخص

• عملکرد نادرست تشخیص شلی پود، Kinky یا ورودی Weft Arrival

• نبودن 0° SIGNAL با وجود چرخش صحیح و سالم‌بودن مسیر انکودر

• داغی موضعی، بوی سوختگی، خوردگی، شل‌شدن ترمینال یا آثار اتصال کوتاه


راهنمای نصب، نگهداری و ایمنی


1. کار فقط توسط تکنسین برق واجد صلاحیت و پس از توقف ماشین، قطع کلید اصلی و اجرای قفل و برچسب‌گذاری انجام شود.

2. هیچ کانکتور یا سیمی در حالت برق‌دار جدا و وصل نشود و الزامات تخلیه الکتریسیته ساکن رعایت شود.

3. پیش از بازکردن برد، از همه کانکتورها، سیم‌ها، شماره ROM، کلیدها و پیچ‌های تنظیم عکس واضح تهیه شود.

4. برای نظافت از روش خشک، ملایم و مناسب تجهیزات الکترونیکی استفاده شود؛ حلال، رطوبت، هوای پرفشار نزدیک و تماس مستقیم با قطعات برد مناسب نیست.

5. سوکت‌ها، ترمینال‌ها، مسیر زمین، آثار گرما، پرز نساجی، خوردگی و شل‌شدگی سیم‌ها بررسی شوند.

6. پس از تعویض، ROM و همه تنظیمات باید مطابق نسخه قبلی و دستورالعمل ماشین بازگردانده شوند؛ تنظیم RANGE، PICKS، PERIOD یا AJC بدون مبنای فنی انجام نشود.

7. کاورها و حفاظ‌ها دوباره نصب و سپس تست‌های مجاز دفترچه، ابتدا در شرایط کنترل‌شده و دور پایین، اجرا شوند.

8. از تست عایقی با مِگِر روی مدار الکترونیکی متصل خودداری شود، مگر آنکه دستورالعمل رسمی ماشین روش مشخصی ارائه کرده باشد.


اطلاعات لازم برای استعلام از فراتکس پارتس


• عکس واضح نمای کامل پنل و برچسب کد 627501-69

• عکس خوانا از شماره ROM و وضعیت SW/DIP و پیچ‌های تنظیم

• مدل کامل، شماره سریال، ماه و سال ساخت و عرض کار ماشین ZAX

• عکس پلاک دستگاه، تابلو کنترل، Gi-board و کانکتورهای متصل

• صفحه یا موقعیت قطعه در Parts Book و شرح خطا یا رفتار ماشین

• نتیجه بررسی تغذیه، انکودر، سیم‌کشی، شیرهای برقی و LEDهای ورودی/خروجی توسط تکنسین


پرسش‌های متداول

منابع فنی و روش راستی‌آزمایی


• دفترچه رسمی TSUDAKOMA ZAX Air Jet Loom Maintenance Manual – Electrical Adjustment, B368-1, July 2002؛ بخش 3 با عنوان FILLING INSERTION SECTION (SVU3.2/AJC-2).

• راهنمای رسمی سوداکوما برای سفارش قطعات و دریافت Parts Catalog

• صفحه رسمی ماشین‌آلات نساجی TSUDAKOMA

• بخش رسمی دانلود کاتالوگ‌های TSUDAKOMA

• تماس رسمی با بخش ماشین‌آلات نساجی TSUDAKOMA


یادداشت تحریریه: کد 627501-69 و علائم روی پنل از تصویر واقعی قطعه خوانده شده‌اند. سازگاری‌های منتشرنشده، شماره‌های الکتریکی و تنظیمات ماشین‌ویژه عمداً حدس زده نشده‌اند؛ مرجع نهایی Parts Book، پلاک و مدارک همان ماشین است.
